Основы гидравлики и теплотехники Гидравлика
1. Общие сведения по гидравлике. Понятие об «идеальной» жидкости. Физические свойства жидкостей
2. Гидростатическое давление. Основное уравнение гидростатики
Основное уравнение гидростатики
3. Гидродинамика Поток жидкости и его параметры. Виды и режимы течения жидкости.
Режимы движения вязких жидкостей
Уравнение Бернулли для идеальной жидкости
Уравнение Бернулли для реальной жидкости
Потери напора на местные сопротивления
Внезапное расширение трубопровода
Внезапное сужение трубопровода
Постепенное расширение трубопровода
Постепенное сужение трубопровода
Плавный поворот трубы круглого поперечного сечения (закругленное колено, отвод)
4. Гидравлический расчет простых трубопроводов
4.1 Простой трубопровод постоянного сечения
4.2 Соединения простых трубопроводов
Рисунок 3.3 ─ Труба с переменным диаметром при постоянном расходе
Расход
жидкости через трубу в любом ее сечении
постоянен, т.е.
откуда
Таким образом, если течение в трубе является сплошным и неразрывным, то уравнение неразрывности примет вид:
(3.5)
Уравнение Бернулли для идеальной жидкости
Уравнение Даниила Бернулли, полученное в 1738 г., является фундаментальным уравнением гидродинамики. Оно дает связь между давлением р, средней скоростью υ и пьезометрической высотой z в различных сечениях потока и выражает закон сохранения энергии движущейся жидкости. С помощью этого уравнения решается большой круг задач.
Рассмотрим трубопровод переменного диаметра, расположенный в пространстве под углом β (рисунок 3.4).
Выберем произвольно на рассматриваемом участке трубопровода два сечения: сечение 1-1 и сечение 2-2. Вверх по трубопроводу от первого сечения ко второму движется жидкость, расход которой равен Q.
Для
измерения давления жидкости применяют
пьезометры
─ тонкостенные стеклянные трубки, в
которых жидкость поднимается на высоту
.
В каждом сечении установлены пьезометры,
в которых уровень жидкости поднимается
на разные высоты.
Рисунок 3.4 ─ Схема к выводу уравнения Бернулли для
идеальной жидкости
Кроме пьезометров в каждом сечении 1-1 и 2-2 установлена трубка, загнутый конец которой направлен навстречу потоку жидкости, которая называется трубка Пито. Жидкость в трубках Пито также поднимается на разные уровни, если отсчитывать их от пьезометрической линии.
Пьезометрическую линию можно построить следующим образом. Если между сечением 1-1 и 2-2 поставить несколько таких же пьезометров и через показания уровней жидкости в них провести кривую, то мы получим ломаную линию (рисунок 3.4).
Однако высота уровней в трубках Пито относительно произвольной горизонтальной прямой 0-0, называемой плоскостью сравнения, будет одинакова.
Если через показания уровней жидкости в трубках Пито провести линию, то она будет горизонтальна, и будет отражать уровень полной энергии трубопровода.

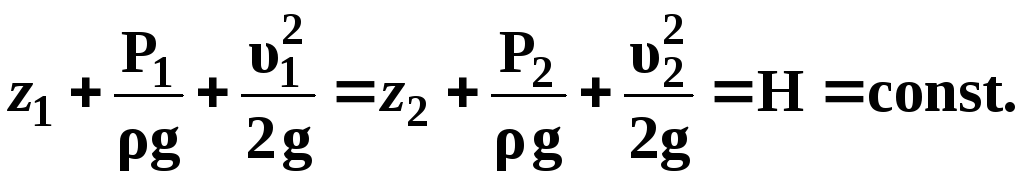

Для двух произвольных сечений 1-1 и 2-2 потока идеальной жидкости уравнение Бернулли имеет следующий вид:
(3.6)
Так как сечения 1-1 и 2-2 взяты произвольно, то полученное уравнение можно переписать иначе:
(3.7)
и прочитать так: сумма трех членов уравнения Бернулли для любого сечения потока идеальной жидкости есть величина постоянная.
С энергетической точки зрения каждый член уравнения представляет собой определенные виды энергии:
и
─ удельные энергии положения,
характеризующие потенциальную энергию
в сечениях1-1
и 2-2;
и
─ удельные энергии давления, характеризующие
потенциальную энергию давления в тех
же сечениях;
и
─ удельные кинетические энергии в тех
же сечениях.
Следовательно, согласно уравнению Бернулли, полная удельная энергия идеальной жидкости в любом сечении постоянна.
Уравнение
Бернулли можно истолковать и чисто
геометрически. Дело в том, что каждый
член уравнения имеет линейную размерность.
Глядя на рисунок 3.6, можно заметить, что
и
─ геометрические высоты сечений1-1
и 2-2
над плоскостью сравнения;
и
─
пьезометрические высоты;

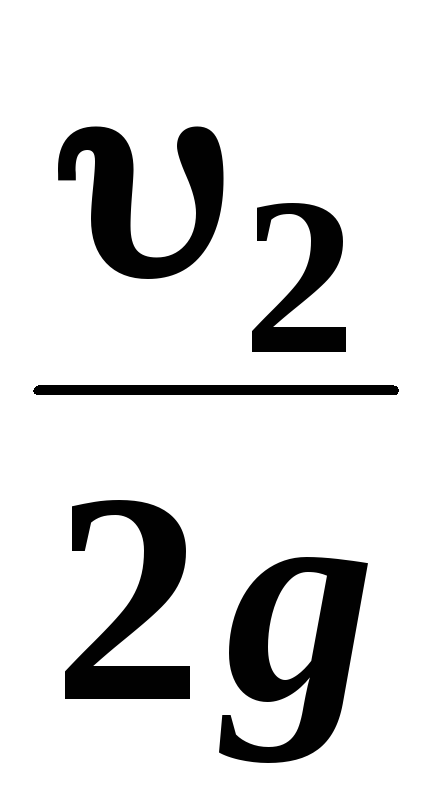

и
─ скоростные высоты в указанных сечениях.
В этом случае уравнение Бернулли можно прочитать так: сумма геометрической, пьезометрической и скоростной высоты для идеальной жидкости есть величина постоянная.
Уравнение Бернулли для реальной жидкости
При движении реальной жидкости, вследствие её вязкости, действуют гидравлические сопротивления, на преодоление которых затрачивается энергия. Эта энергия превращается в теплоту и рассеивается в дальнейшем движущей жидкостью.
Уравнение Бернулли для струйки реальной жидкости имеет вид
(3.8)
где
─ потери напора на участке длиной
вдоль оси струйки между двумя сечениями.

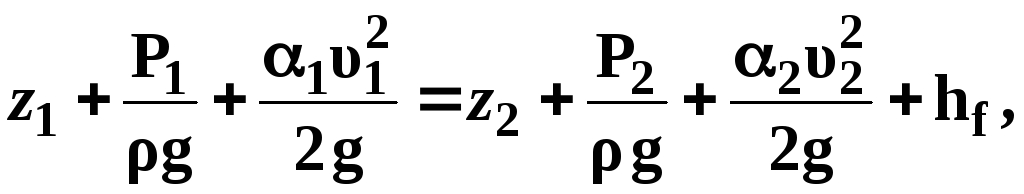

Уравнение Бернулли для потока реальной жидкости имеет вид:
(3.9)
где
─ коэффициенты Кориолиса, учитывающие
различие скоростей в разных точках
сечения потока реальной жидкости.
На
практике
:

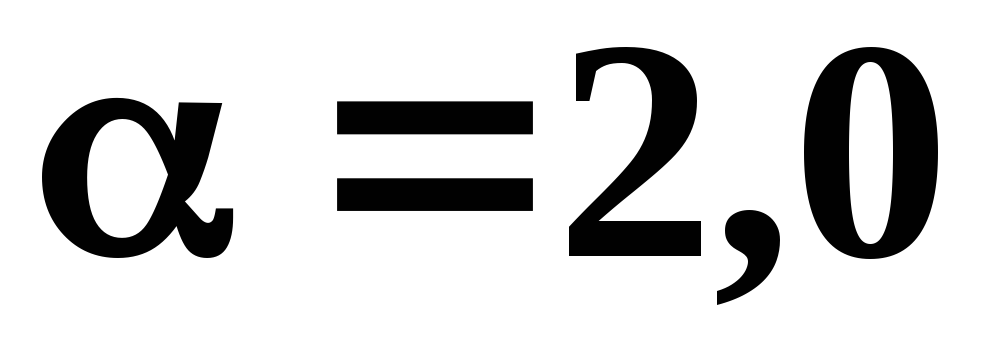

для ламинарного режима течения жидкости
в круглых трубах
;

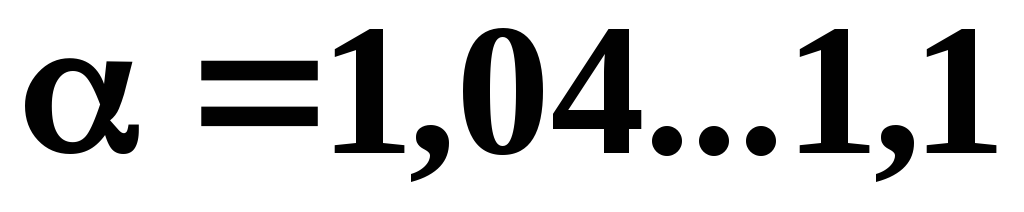

для турбулентного режима
.
С
помощью уравнения Бернулли решается
большинство задач практической
гидравлики. Для этого выбирают два
сечения по длине потока, таким образом,
чтобы для одного из них были известны
величины
,
а для другого сечения одна или величины
подлежали определению. При двух
неизвестных для второго сечения
используют уравнение постоянства
расхода жидкостиυ1ω
1
= υ2ω2.
Гидравлические сопротивления
Движущийся поток жидкости на своем пути преодолевает силы трения жидкости о стенки трубы или канала и различные местные сопротивления, вследствие чего возникают потери удельной энергии. Потери напора различают двух видов:
-
потери по длине потока
;
-
потери на преодоление местных сопротивлений
.
Полные потери напора равны сумме всех потерь
(3.10)
Потери напора по длине
При равномерном движении в трубах потери напора по длине, как при турбулентном, так и при ламинарном движении определяются для круглых труб по формуле Дарси
(3.11)
а для труб любой другой формы сечения по формуле
(3.12)
В некоторых случаях также используют формулу
(3.13)
Потери
давления на трение по длине
,
Па, определяются по формуле
(3.14)
где
─ длина участка трубы или канала, м;
─эквивалентный
диаметр, м;
─средняя
скорость течения, м/с;
─гидравлический
радиус трубы, м;
─коэффициент
гидравлического трения;

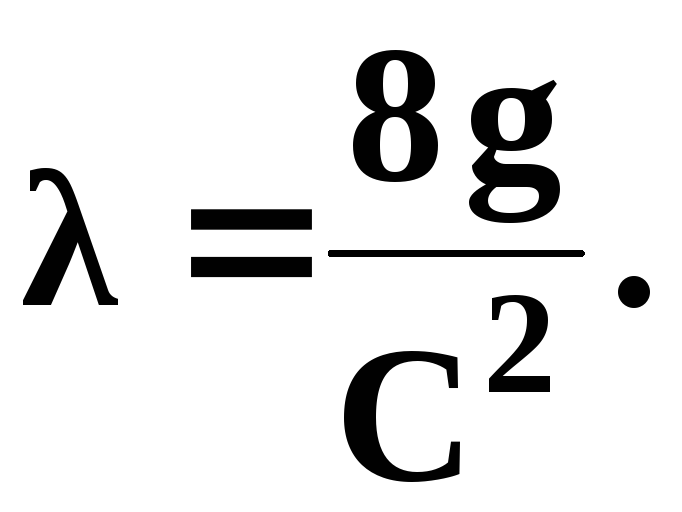

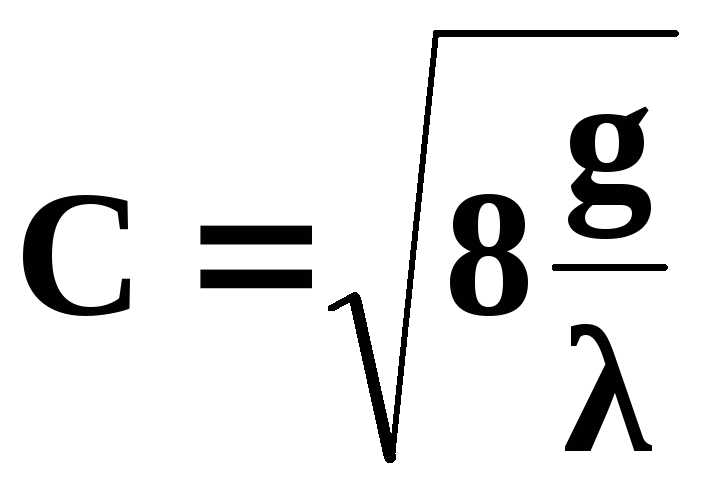

─коэффициент
Шези, связанный с коэффициентом
гидравлического трения зависимостями
;
![]()
В зависимости от режима движения применяются различные формулы для определения коэффициента гидравлического трения.

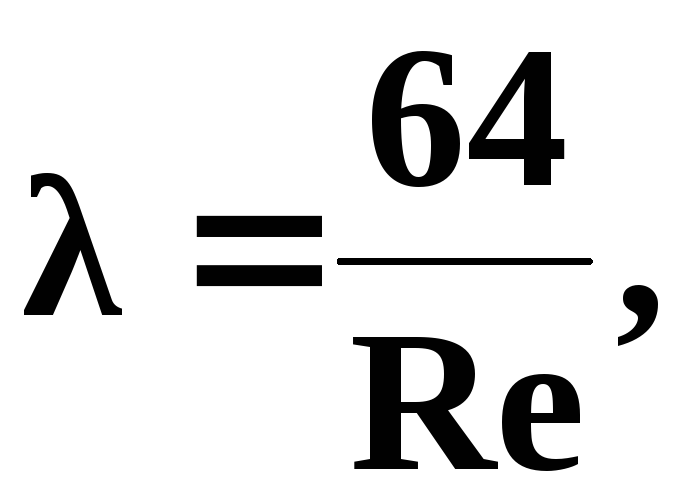

При ламинарном движении по трубам круглого сечения коэффициент гидравлического трения определяется по формуле
(3.15)
а для труб любой формы сечения
(3.16)
где А ─ коэффициент, численное значение которого зависит от формы поперечного сечения трубы.
