, (4.22)

где – суммарное реактивное напряжение, В;

– суммарное реактивное сопротивление, Ом;

– полное сопротивление цепи, Ом.

а б в

Рисунок 4.6 – Последовательное соединение резистора и конденсатора

Закон Ома для действующих значений тока и напряжения

, (4.23)

в комплексной форме

I = , (4.24)

где – комплекс полного сопротивления.

Угол сдвига фаз определяется из треугольника сопротивления (рисунок 4.7, в)

(4.25)

Активная мощность, потребляемая цепью

(4.26)

Сдвиг между током и напряжением зависит от соотношения реактивных сопротивлений, так если xL > xC , нагрузка носит активно-индуктивный характер (0 <  < 90°). В случае равенства индуктивного и емкостного сопротивлений цепи xL = xC угол  = 0, напряжение и ток совпадают по фазе. Такой режим называется резонансным

(4.27)

Из выражения (4.27) следует, что резонанс напряжений можно получить, изменяя частоту напряжения сети , индуктивность L или емкость С.


а

б в

Рисунок 4.7 – Последовательное соединение реальной катушки и конденсатора

При резонансе входное сопротивление цепи чисто активное и минимальное по величине .

Ток имеет максимальную величину, так как ограничен минимальным сопротивлением

(4.28)

Напряжение на индуктивности UL и на емкости UC равны по величине и могут значительно превышать входное напряжение. Резонанс в рассматриваемой цепи называется резонансом напряжений.

Рабочее задание

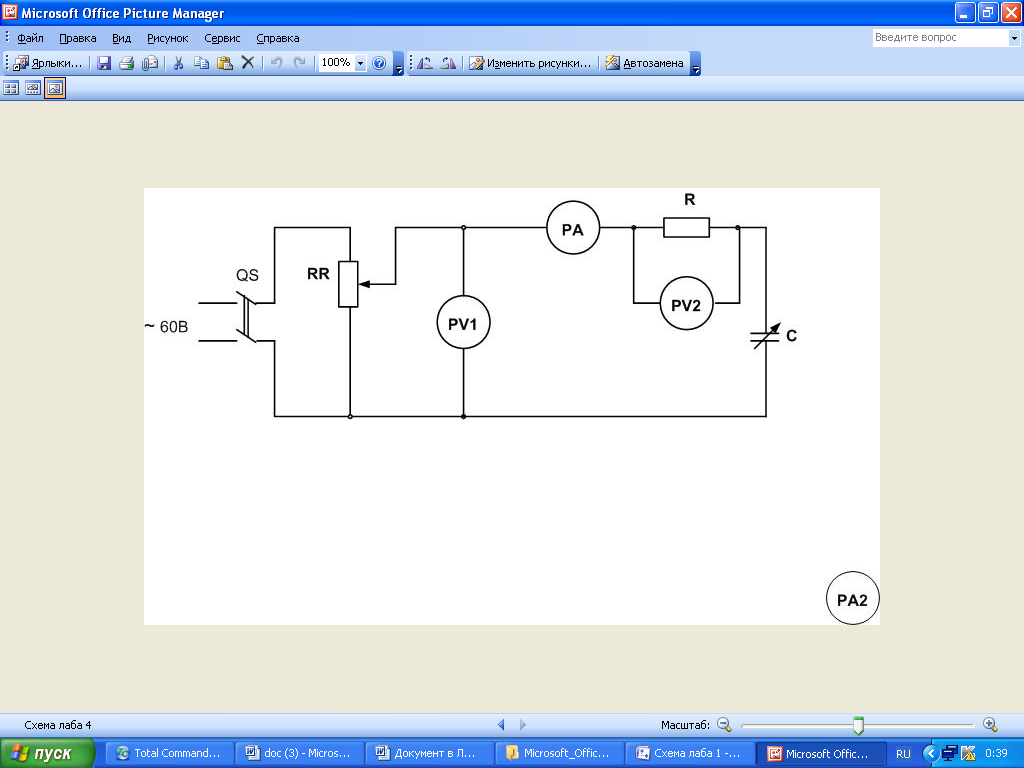

  1. Собрать электрическую цепь (рисунок 4.8), состоящую из последовательно соединенных резистора и конденсатора. Произвести измерения тока, напряжения и мощности. Данные измерений занести в таблицу 4.1.

Рис. 4.8

Таблица 4.1

Замеры

№ опыта

1

2

3

4

5

6

7

8

9

10

U, В





















UR, В





















I, мА





















Расчеты

Z, Ом





















Uc, В





















R, Ом





















XC, Ом





















C, мкФ





















cosφ





















φ, град





















P, Вт





















Q, Вар





















S, ВА






















Расчетные формулы

Z = U∙103/ I; UC = √ U2- Uc2 ; R= UR∙103 / I; XC=√ Z2- R2 или XC = Uс∙103 / I; С=106 /(314∙ XC); cosφ = R / Z; P= I2∙R/106; Q = I2∙ XC /106; S = U∙ I / 103

Проверка cosφ = P / S

По данным таблицы 4.1 построить векторные диаграммы напряжений относительно вектора тока, треугольников сопротивлений и мощностей. Построить графики зависимости Р=f(C); Xc=f(C); Q=f(C); S=f(C); cosφ =f(C), сделать выводы.

Контрольные вопросы

  1. Что такое активное сопротивление и как оно измеряется?

  2. Что такое индуктивное и емкостное сопротивление и от чего они зависят?

  3. Записать выражение закона Ома для цепи с последовательным соединением конденсатора и индуктивной катушки. Чему равны полное сопротивление цепи и коэффициент мощности ?

  4. Как определить емкость конденсатора?
