Основы теории управления

Лекция 12

Нелинейные системы


background image

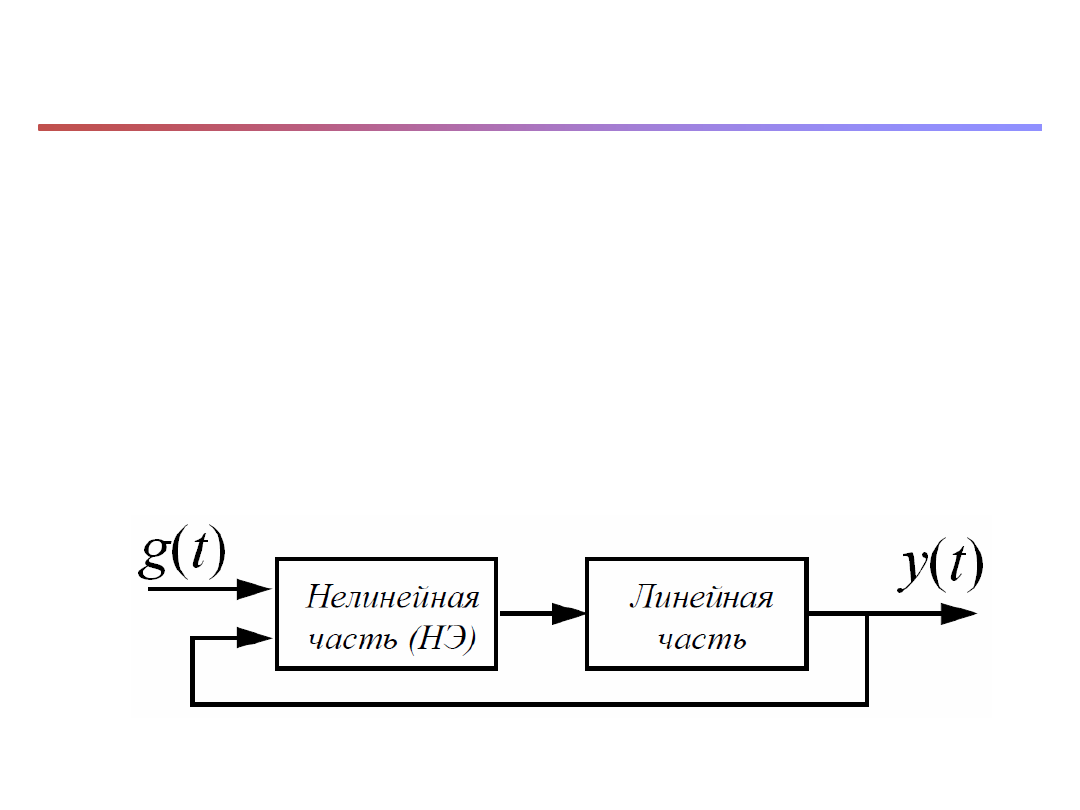

Нелинейные САУ

Нелинейным элементом (звеном) называется
устройство, процессы в котором описываются
нелинейными математическими моделями.



Нелинейной системой называется такая система, в
которой присутствует хотя бы одно нелинейное
звено.


background image

Математическое описание нелинейных САУ

Динамические  характеристики  нелинейных  звеньев  и
систем  описываются  нелинейными  обыкновенными
дифференциальными уравнениями.

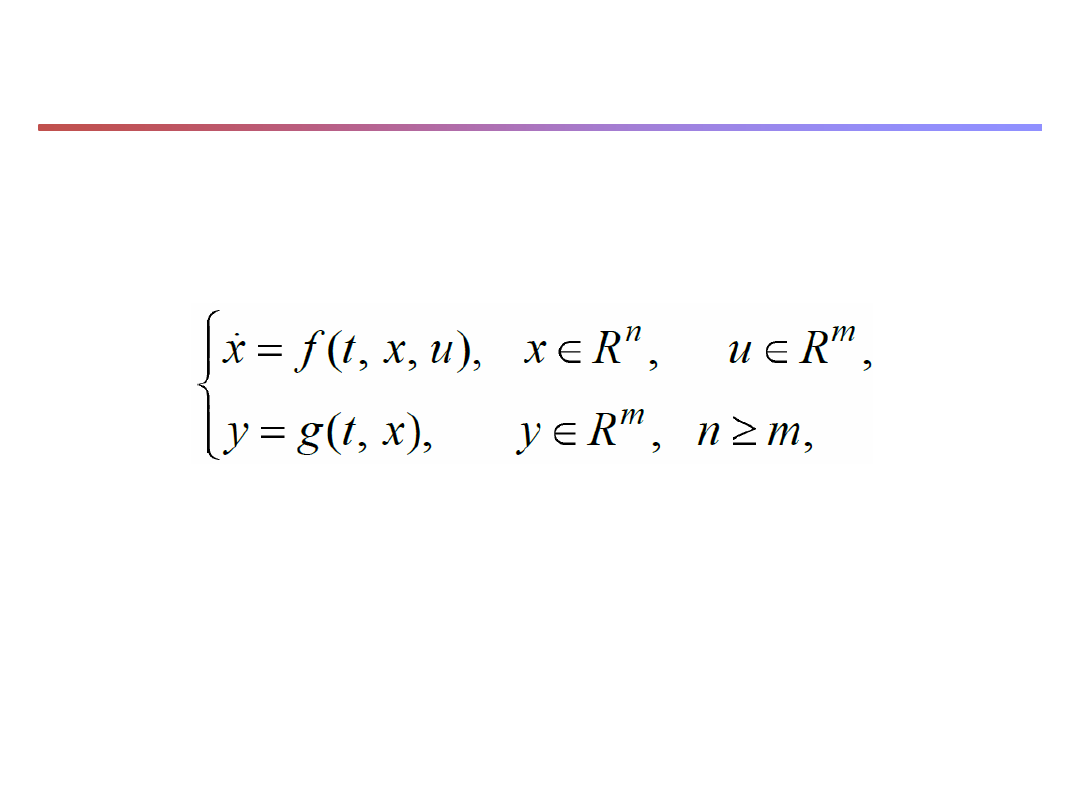

где  x  –  вектор  состояния,  u  –  управление,
y

– выход, f и g  - нелинейные вектор-функции.


background image

Математическое описание нелинейных САУ

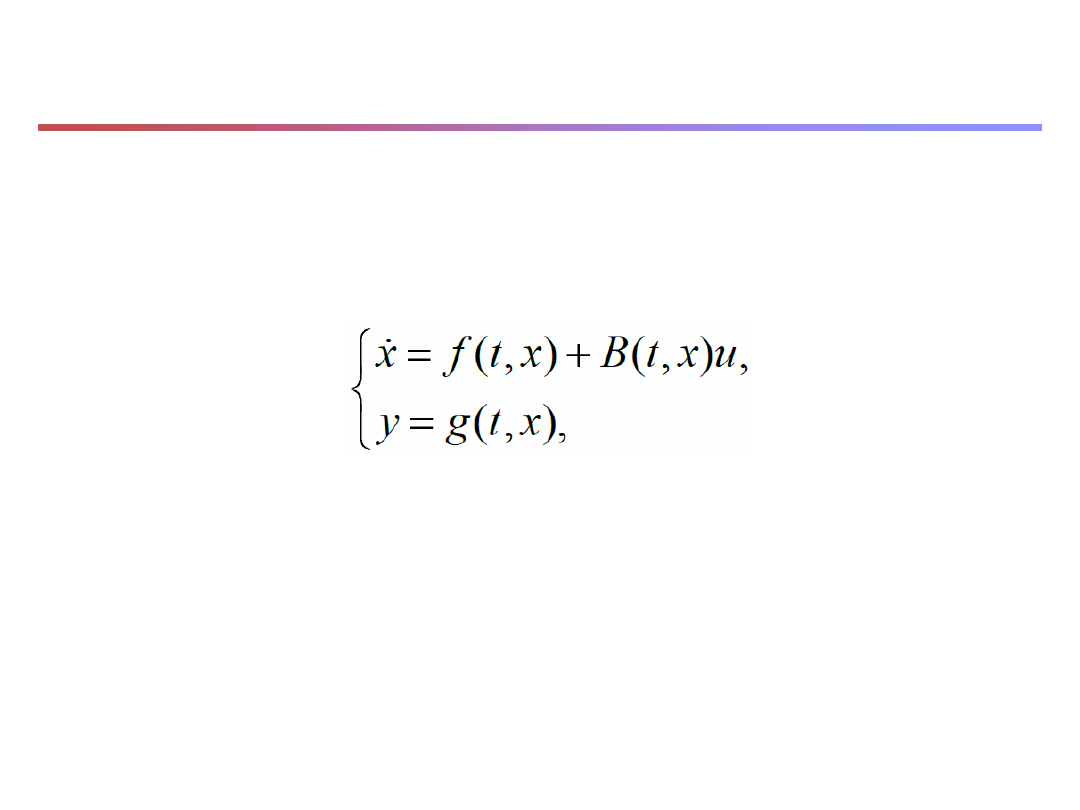

В  частном  случае  управляющее  воздействие  может
входить  в  уравнение  состояния  в  виде  суммы  с
нелинейными коэффициентами:

где  B  –  матрица  нелинейных  коэффициентов  размера
n x m



Такие

системы

называются

нелинейными

нестационарными

системами

с

аддитивным

управлением.


background image

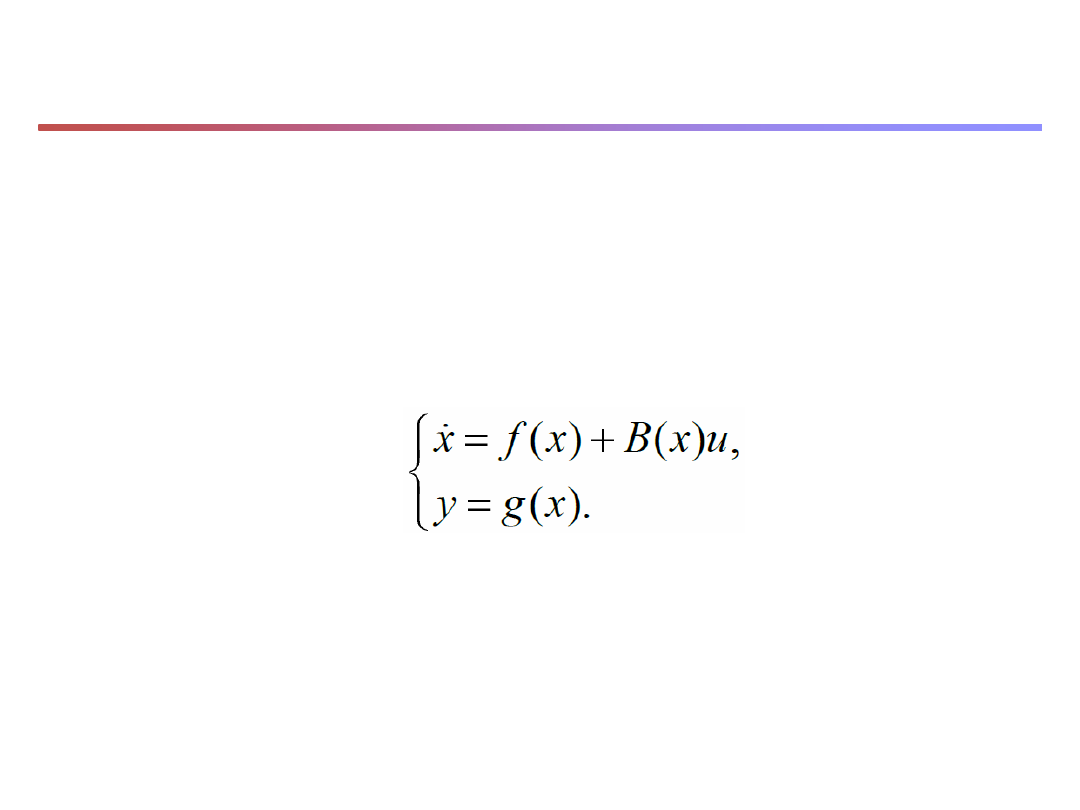

Математическое описание нелинейных САУ

Если  параметры  системы  с  течением  временем  не
меняются  и  возмущающие  воздействия  пренебрежимо
малы,  то  она  называется  нелинейной  стационарной
системой:
