Введение
Темой своей курсовой я выбрала «Проектирование», так как эта тема мне ближе. Исходя из этого, решила разработать проект летней террасы для кафе в моем родном городе – Витебске. Размеры террасы я брала 8 на 15 метров. Изначально я делала черновой вариант террасы, без определенных размеров и критериев. Затем, учитывая размеры предполагаемой террасы, выбрала комфортабельную, эргономически правильно подобранную и довольно-таки бюджетную по материалу мебель. И сделала 3д модель террасы более точную. Расставила световое освещение и примерный декор террасы.
1 Наброски интерьера
Черновой вариант я делала в SketchUp и обрабатывала в Lumion. (Рис.1-7)
1.
2.
Рис.1,2 черновой вариант террасы к магазину-кулинарии «Мясная Лавка»
2 Работа над размерами и материалами мебели
3.
4.
5.
Рис. 3,4,5 черновой вариант террасы к магазину-кулинарии «Мясная Лавка»
6.
7.
Рис. 6 и 7 примеры чернового варианта террасы к магазину-кулинарии «Мясная Лавка»
3 Антропометрические данные.
Некоторые антропометрические данные фигуры человека в покое, движении и в процессе эксплуатации мебели.

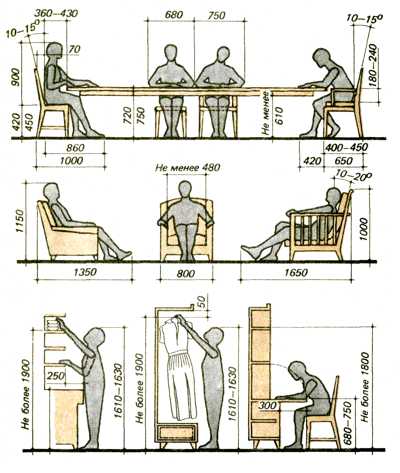

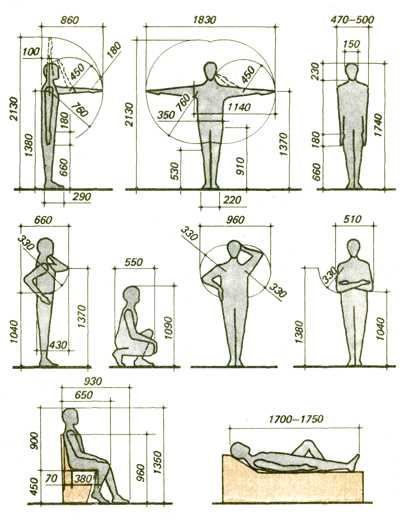

Рисунок 8 и 9 – антропометрические показатели
Комфортабельность изделий-опор обусловлена размерами, человеческого тела. Кроме того, учитывают взаимосвязь размеров различных изделий, правильный выбор их отдельных параметров. Так, высота сиденья стула от пола зависит от высоты стола: при высоте стола 720—780 мм удобен стул с высотой сиденья 420—480 мм, высота стола для выполнения машинописных работ может быть уменьшена до 680 мм.
Ширина сидений в наиболее широкой части стульев — не менее 360 мм, рабочих кресел — 400 мм. Если стулья и рабочие кресла изготовлены со спинками, имеющими кривизну, то радиус кривизны поясничных (высотой не более 320 мм) спинок — 220 мм, обычных (высотой более 320 мм) спинок — 450 мм.
Рабочие поверхности письменного стола в плане должны быть не менее 800 X 500 мм, секретера — не менее 700 X 400 мм. Минимальная ширина (глубина) откидной двери секретера 250 мм. Расстояние для ног человека (между ножками или тумбами письменного стола) не менее 520 мм.
Размер одного посадочного места обеденного стола по фронту 500—600 мм, по глубине — минимум 325 мм. Размеры крышек обеденных столов определяются количеством посадочных мест.
При разработке проектов обеденных столов необходимо, чтобы в столах с прямоугольной крышкой расстояние между ножками стола по продольной его оси для установки двух стульев было не менее 910 мм. Столы обеденные для кухни можно изготавливать несколько меньших размеров, если площадь кухни небольшая. Размер одного посадочного места стола для кухни 500 X 300 мм
4 Предназначения и функции
Далее я решила подойти к разработке интерьера более детально. Выбрала размера столов, чтобы они гармонично вписывались в интерьер и были удобны по эргономическим показателям. Так же и со скамейками для летней террасы. Материал для скамеек и столов я выбрала дерево. Размеры столов - 0,9*2 метра, скамейки - 0,4*2 метра. Пространство, где находится бар, решила разделять на две зоны: шоу-кичен, где обязательно должна находиться бочка для приготовления пищи, размерами 2.5*1 метр, печка 1*1метр, раздаточный стол 1.2*0.6метров и стол для приготовления 0.6*0.6метров, остальная мебель выбиралась не столь точно, и возможно подлежит корректировке.
Дизайн террасы помогает также оценить наиболее выгодное зонирование торговой площади, которая будет удобна для клиентов, поэтому дизайн помещения выполняет не только визуальную, привлекающую посетителей функцию, но и практическую. Позволяет подобрать идеальную цветовую гамму, материалы, освещение и мебель, а также выполнить работу по техническому оснащению площади.
5 Для чего нужна 3D визуализация террасы
3D визуализация террасы нужна для того чтобы понимать как будет в реальной жизни смотреться собранная конструкция;
для того, чтобы понимать как впишется павильон в окружающую архитектуру; для того, чтобы начать следующий этап работы - инженерное проектирование; для этого этапа требуется утвержденный 3d-макет.
