Порядок выполнения работы

  1. Ознакомиться с работой дифференциального УПТ и описанием лабораторной установки.

  2. Подготовить установку к работе: съемные элементы установить на панели, подключить к схеме источник питания ГН2 (гнезда – Е1 и ), соеди­нить гнезда +Е2 и. Включить тумблер «Сеть». Установить напряжение пи­тания Е1 = 15 В.

  3. Произвести балансировку схемы: гнезда 1 и 4 закоротить, выход схемы (гнезда 2 и 3) подключить к измерительному прибору АВМ2; изменяя значения сопротивлений R4,R5,R6, добиться нулевого показания измерительного прибора (вольтметра).

  4. П

    Рис. 5. Схема дифференциального УПТ

    одготовить схему для снятия характеристик УПТ: подключить ис­точник входного сигнала (ГНЧ) к входу усилителя (гнезда 1 и 4), выход схе­мы (гнезда 2 и 3) подключить к осциллографу.

Рис. 6. Схема подачи синфазного сигнала

Снять амплитудно-частотную характеристику (АЧХ) усилителя , при таком значении напряжения на входе (Uвх), которое на вы­ходе не приводит к искажениям. Результаты занести в таблицу:

, Гц

20

100

200

103

2103

5103

104

5104

105

Uвых, В

KU


  1. Построить АЧХ и определить полосу пропускания усилителя.

Uвх =_____________В

  1. Снять и построить амплитудную характеристику УПТ при подаче на вход дифференциального сигнала на частотеf= 1 000 Гц (5 - 6 точек). Определить КUд.

  2. Произвести балансировку усилителя (см. пункт 3).

  3. Подать синфазный сигнал на входы УПТ (рис. 6) и снять зависи­мость . НапряжениеUвых1снимается с выхода 2 относительно,aнапряжениеUвых2 – с выхода 3 относительно. Определить КUс.

  4. Определить коэффициент ослабления синфазного сигнала по формуле:

.

Контрольная работа

Вариант задания соответствует сумме двух последних цифр учебного шифра студенческого билета.

Перед выполнением контрольной работы необходимо изучить теоретический материал.

Ответы на теоретические вопросы должны быть ясными, сформулированными самостоятельно. В процессе расчета каждого параметра необходимо сначала привести его расчетную формулу, затем подставить числовые значения и записать ответ, указывая единицы полученной величины. При расчетах сопротивлений резисторов или емкостей конденсаторов необходимо полученные значения округлять до ближайших стандартных значений. Схемы и графики выполняются карандашом с использованием чертежных инструментов в соответствии с принятыми стандартными требованиями.

Задание

Выполнить расчет усилительного каскада с общим эмиттером.

И

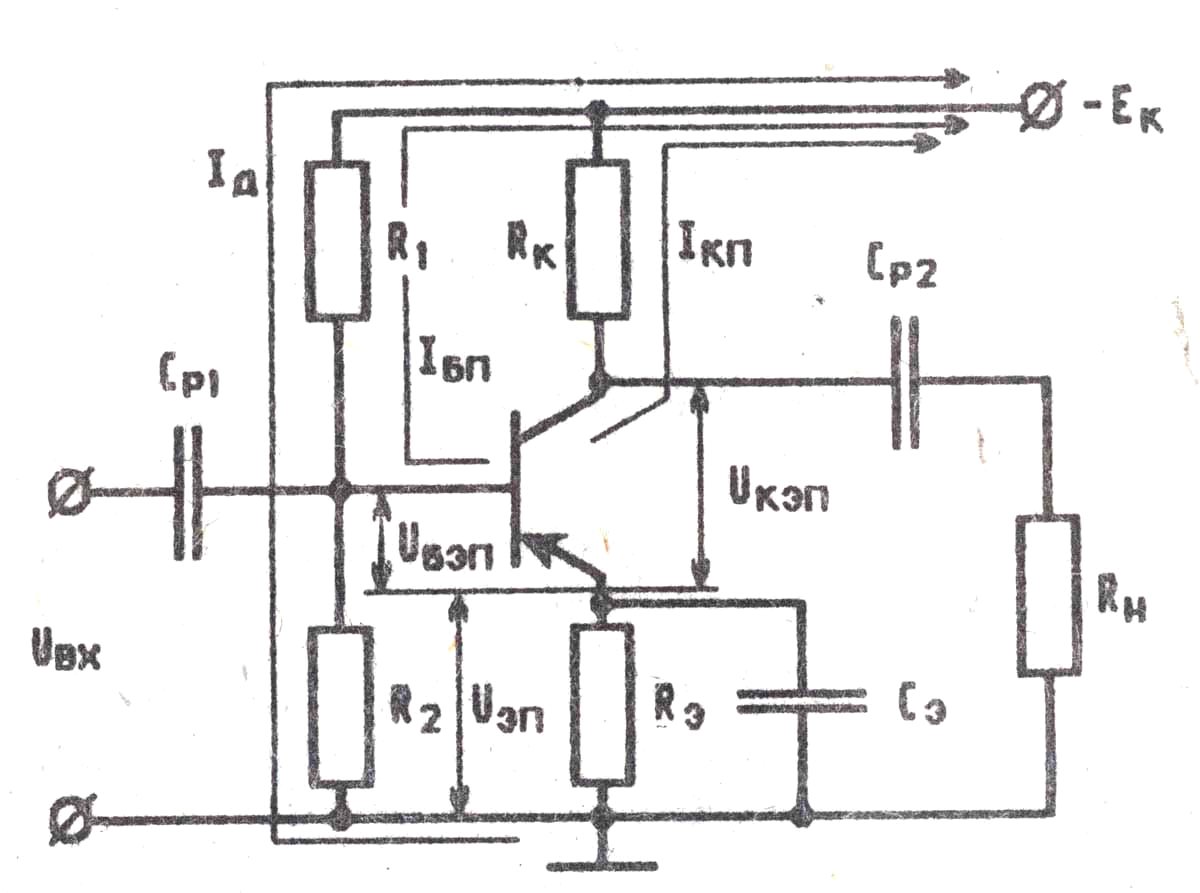

Усилительный каскад с общим эмиттером

сходные данные для расчёта:

  1. напряжение на выходе каскада ;

  2. сопротивление нагрузки ;

  3. нижняя граничная частота ;

  4. допустимое значение коэффициента частотных искажений каскада в области низких частот .


Объяснить:

  1. назначение элементов и принцип работы усилителя на транзисторе, включенного по схеме с ОЭ;

  2. причины нестабильности параметров транзисторных усилителей.

Определить:

  1. сопротивление коллекторной нагрузки ;

  2. сопротивление в цепи эмиттера ;

  3. напряжение источника питания ;

  4. тип транзистора;

  5. режим работы транзистора;

  6. сопротивления делителя напряжения и, стабилизирующие режим работы транзистора;

  7. коэффициент усиления каскада по напряжению ;

  8. коэффициент усиления каскада по току ;

  9. коэффициент усиления каскада по мощности ;

  10. входное и выходноесопротивления;

  11. ёмкости разделительных конденсаторов и;

  12. ёмкость конденсатора в цепи эмиттера .

ВАРИАНТЫ ЗАДАНИЙ

Вариант

, В

, Ом

, Гц

1

3,0

600

100

1,28

2

2,0

400

110

1,25

3

2,5

250

120

1,30

4

2,7

500

130

1,40

5

2,2

260

140

1,35

6

3,6

650

150

1,32

7

3,4

500

200

1,36

8

3,8

620

140

1,41

9

2,9

360

120

1,35

10

2,8

400

110

1,34

11

2,4

450

170

1,28

12

1,9

300

150

1,40

13

2,5

700

140

1,35

14

3,0

400

200

1,25

15

1,7

280

150

1,30

16

2,0

340

200

1,40

17

2,6

410

120

1,27

18

3,7

520

140

1,41

19

3,2

680

170

1,37



Последовательность расчета усилителя

    1. Выбирается сопротивление из следующих соображений. Коэффициенткаскада прямо пропорционален. Ос­новным требованием к усилителю напряжения является обеспечение высоких коэффи­циентов усиления, с этой точки зрениянеобходимо выбирать много больше. С другой стороны, от значениязависит тре­буемое напряжение питания каскада (). Уравнение выходной цепи каскада по постоян­ному току имеет вид:

. (1)

Из выражения (1) видно, что увеличение ведет к уве­личению требуемого, поэтомувыбирается из условия:

= (3…5) .

  1. Определяется амплитуда переменной составляющей тока коллектора:

.

  1. Задаются координаты точки покоя выходной цепи транзис­тора. Они должны удовлетворять условиям:

;

.
