Глава 3. Сегментация памяти в реальном режиме

25

"В таком случае, почему на экране мы видим набор символов (текст, предложе-

ния, слова), а не "единички-нолики"?" — спросите вы. Чтобы удовлетворить ваше
любопытство, забежим немного вперед и отметим, что всю работу по выводу само-
го  символа  (а  не  битов)  на  экран  выполняет  видеокарта  (видеоадаптер),  которая
находится в вашем компьютере. И если бы ее не было, то мы, естественно, на экра-
не ничего бы не увидели.

В ассемблере после двоичного числа всегда должен стоять символ b. Это нужно

для того, чтобы в процессе обработки нашего файла ассемблер-программа смогла
различать десятичные, шестнадцатеричные и двоичные числа. Например: 10 — это
десять, 10h — это шестнадцать, а 10b — это два. Таким образом, в регистры можно
загружать двоичные, десятичные и шестнадцатеричные числа. Например:

...
mov ax,20
mov bh,10100b
mov cl,14h
...

В результате в регистрах

ax

,

bh

 и

cl

 будет находиться одно и то же число, толь-

ко загружаем мы его, используя разные системы счисления. В компьютере же оно
будет храниться в двоичном формате (как в регистре

bh

).

Итак, подведем итог. В компьютере вся информация хранится в двоичном фор-

мате  (двоичной  системе)  примерно  в  таком  виде:  10101110  10010010  01111010
11100101  (естественно,  без  пробелов;  для  наглядности  мы  разделили  байты).  Во-
семь бит — это один байт. Один символ занимает один байт, т. е. восемь бит. По
идее, ничего сложного нет. Очень важно уяснить данную тему, т. к. мы будем по-
стоянно пользоваться двоичной системой, и вам необходимо знать ее на "отлично".
В принципе, даже если что-то не совсем понятно, то — не отчаивайтесь! Со време-
нем все станет на свои места.

3.1.1. Как перевести двоичное число в десятичное

Чтобы перевести двоичное число в десятичное, надо сложить двойки в степенях,

показатели которых соответствуют позициям единиц в двоичном числе.

Например,  возьмем  число  20.  В  двоичной  системе  оно  имеет  следующий  вид:

10100b.

Итак, начнем слева направо, считая от 4 до 0. Число в нулевой степени всегда

равно единице:

10100b = 2

4

 + 0 + 2

2

 + 0 + 0 = 16 + 8 = 20

либо

10100b = 1   16 + 0   8 + 1   4 + 0   2 + 0   1 = 16 + 0 + 4 + 0 + 0 = 20.

3.1.2. Как перевести десятичное число в двоичное

Можно делить его на два, записывая остаток справа налево:
20/2 = 10, остаток 0;
10/2 = 5, остаток 0;

Часть I. Знакомьтесь: ассемблер

26

5/2 = 2, остаток 1;
2/2 = 1, остаток 0;
1/2 = 0, остаток 1.
В результате получаем: 10100b = 20.

3.1.3. Как перевести шестнадцатеричное число
в десятичное

В шестнадцатеричной системе номер позиции цифры в числе соответствует сте-

пени, в которую надо возвести число 16:

8Ah = 8   16 + 10 (0Ah) = 138.

В настоящий момент существует множество калькуляторов, которые могут счи-

тать и переводить числа в разных системах счисления. Например, программа Каль-
кулятор  в  инженерном  виде  в  Windows.  Очень  удобен  калькулятор  и  в  DOS
Navigator. Если он у вас есть, то отпадает необходимость в ручном переводе одной
системы в другую, что, естественно, упростит работу. Однако знать этот принцип
крайне важно!

3.2.

Сегментация памяти в реальном режиме

Возьмем следующее предложение: "Изучаем сегменты памяти". Теперь давайте

посчитаем, на каком месте стоит буква "ы" в слове "сегменты" от начала предло-
жения, включая пробелы... На шестнадцатом. Подчеркнем, что мы считали от на-
чала предложения.

Теперь немного усложним задачу и разобьем предложение, как показано в при-

мере 3.1 (символом "_" обозначен пробел).

Пример 3.1

0000:    Изучаем_

0010:    сегменты_

0020:    памяти

0030:

В  слове  "Изучаем"  символ  "И"  стоит  на  нулевом  месте;  символ "з" на первом,

"у" на втором и т. д. В данном случае мы считаем буквы, начиная с нулевой пози-
ции и используя два числа. Назовем их сегментом и смещением. Тогда символ "ч"
будет иметь следующий адрес:

0000:0003

, т. е. сегмент

0000

, смещение

0003

.

В слове "сегменты" будем считать буквы, начиная с десятого сегмента, но с ну-

левого смещения. Тогда символ "н" будет иметь следующий адрес:

0010:0005

, т. е.

пятый символ, начиная с десятой позиции:

0010

 — сегмент,

0005

 — смещение.

В слове "память" считаем буквы, начиная с сегмента

0020

 и также с нулевой по-

зиции. Таким образом, символ "а" будет иметь адрес

0020:0001

, т. е. сегмент

0020

,

смещение

0001

.

Глава 3. Сегментация памяти в реальном режиме

27

Итак, мы выяснили, что для того, чтобы найти адрес нужного символа, необхо-

димы два числа: сам сегмент и смещение внутри этого сегмента. В ассемблере сег-
менты хранятся в сегментных регистрах:

cs

,

ds

,

ss

,

es

 (см. разд. 2.1.3), а смещения

могут храниться в других (но не во всех):



регистр

cs

 служит для хранения сегмента кода программы (code segment — сег-

мент кода);



регистр

ds

 — для хранения сегмента данных (data segment — сегмент данных);



регистр

ss

 — для хранения сегмента стека (stack segment — сегмент стека);



регистр

es

 — дополнительный сегментный регистр, который может хранить ад-

рес любого другого сегмента (например, видеобуфера).
Давайте попробуем загрузить в пару регистров

es:di

 сегмент и смещение буквы

"м"  в  слове  "памяти"  из  примера 3.1.  Вот  как  это  будет  выглядеть  на  ассемблере
(пример 3.2).

Пример 3.2

...
(1)    mov ax,0020
(2)    mov es,ax
(3)    mov di,2
...

Теперь в регистре

es

  находится  сегмент  с  номером  20,  а  в  регистре

di

 —  сме-

щение к букве (символу) "м" в слове "памяти". Проверьте, пожалуйста...

В этом месте стоит отметить, что загрузка числа (номера любого сегмента) на-

прямую в сегментный регистр запрещена. Поэтому мы в строке (1) сперва загрузи-
ли номер сегмента в

ax

, а в строке (2) поместили число 20 из регистра

ax

 в

es

.

mov ds,15        ;ошибка!
mov ss,34h       ;ошибка!

Когда  мы  загружаем  программу  в  память,  она  автоматически  располагается  в

первом  свободном  сегменте.  В  файлах  типа  COM  все  сегментные  регистры  по
умолчанию  инициализируются  для  этого  сегмента  (устанавливаются  значения,
равные тому сегменту, в который загружена программа). Это можно проверить при
помощи отладчика. Если, например, мы загружаем программу типа COM в память,
и компьютер находит первый свободный сегмент с номером

5674h

, то сегментные

регистры будут иметь следующие значения:

cs = 5674h
ds = 5674h
ss = 5674h
es = 5674h

Иными словами:

cs = ds = ss = es = 5674h

.

Код программы типа COM должен начинаться со смещения

100h

. Для этого мы,

собственно,  и  ставили  в  наших  прошлых  примерах  программ  оператор

org  100h

,

Часть I. Знакомьтесь: ассемблер

28

указывая ассемблеру при ассемблировании использовать смещение

100h

 от начала

сегмента,  в  который  загружена  наша  программа  (позже  мы  рассмотрим,  почему
так). Сегментные регистры, как уже упоминалось,  автоматически принимают зна-
чение того сегмента, в который загрузилась наша программа. Пара регистров

cs:ip

задает текущий адрес кода.

3.2.1. Исследование программы в отладчике

Теперь  рассмотрим,  как  все  это  происходит,  на  конкретном  примере  (лис-

тинг 3.1).

Листинг 3.1. Исследование программы в отладчике

(01) CSEG segment
(02) org 100h
(03) _start:
(04)        mov ah,9
(05)        mov dx,offset String
(06)        int 21h
(07)        int 20h
(08) String db 'Test message$'
(09) CSEG ends
(10) end _start

Итак, строки (01) и (09) описывают сегмент:

  CSEG

 (даем имя сегменту)

segment

 (оператор ассемблера, указывающий, что имя

CSEG

 — это название сегмента);

  CSEG ends

 (

END Segment

 — конец сегмента) указывает ассемблеру на конец сегмента.

Строка (02) сообщает о том, что код программы будет располагаться, начиная со

смещения

100h

. По этому адресу в память всегда загружаются программы типа COM.

Запускаем программу из листинга 3.1 под отладчиком AFD Pro. Допустим, она

загрузилась  в  свободный  сегмент

1DF1h

  (рис. 3.1).  Первая  команда  в  строке  (04)

будет располагаться по такому адресу:

1DF1h:0100h (т. е. cs = 1DF1h, а ip = 0100h)

Обратите внимание на регистры

cs

 и

ip

!

Перейдем к следующей команде. Для этого в отладчике AFD нажмите клавишу

<F1>,  в  CodeView —  <F8>,  в  другом —  посмотрите,  какая  клавиша  нужна;  будет
написано что-то вроде <F8>+<Step> или <F7>+<Trace>. Теперь вы видите, что из-
менились следующие регистры (рис. 3.2):

  ax

  =

0900h

  (точнее,

ah  =  09h

, а

al  =  0

, т. к. мы загрузили командой

mov  ah,9

число 9 в регистр

ah

, при этом не трогая

al

. Если бы

al

 был равен, скажем,

15h

,

то после выполнения данной команды в

ax

 находилось бы число

0915h

);

  ip

  =

102h

  (т. е.  указывает  на  адрес  следующей  команды).  Из  этого  можно  сде-

лать вывод, что команда

mov ah,9

 занимает 2 байта: 102h – 100h = 2.

Глава 3. Сегментация памяти в реальном режиме

29

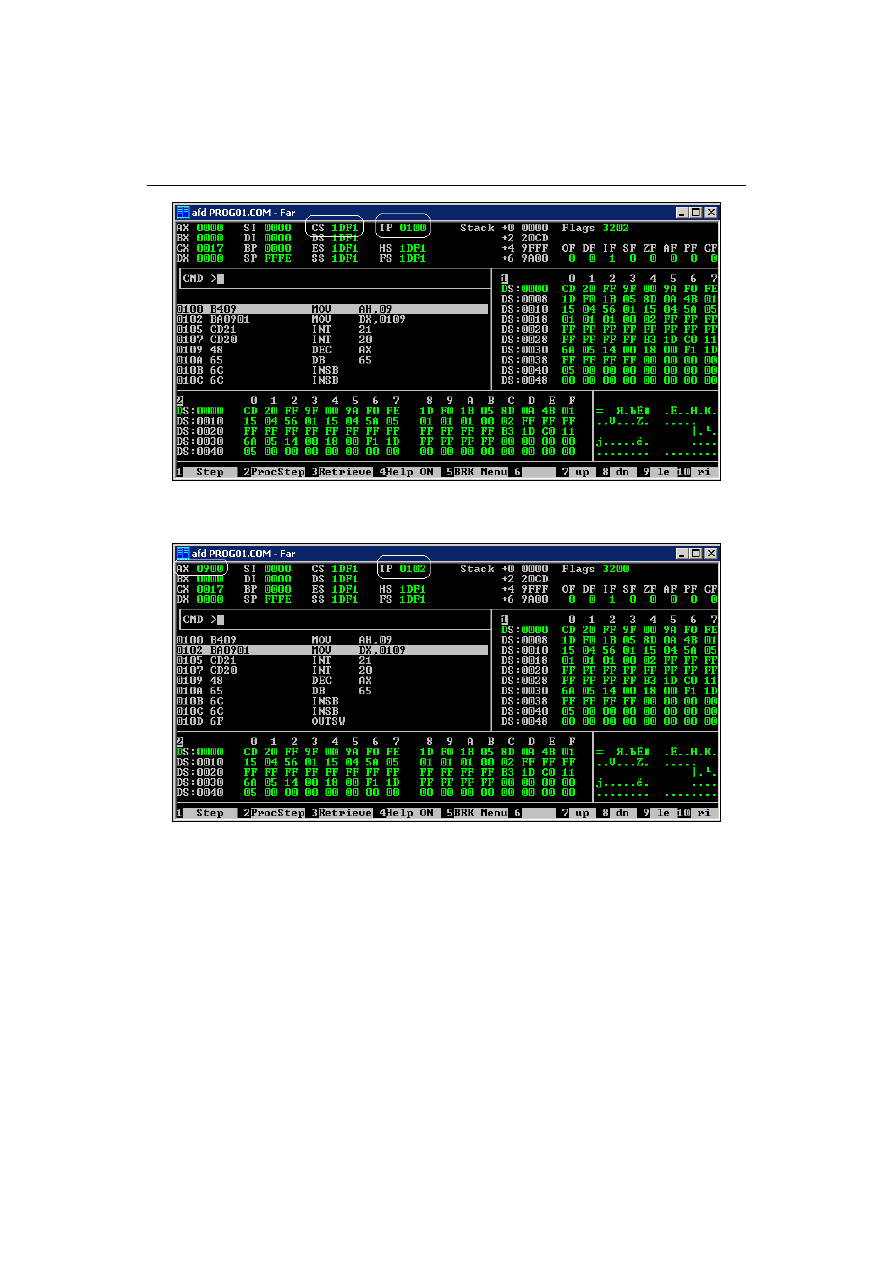

Рис. 3.1. Вид программы из листинга 3.1 в отладчике AFD Pro

Рис. 3.2. В отладчике выполнена команда mov ah,9

Следующая  команда  (нажимаем  клавишу  <F8>/<F1>)  изменяет  регистры

dx

и

ip

. Теперь

dx

 указывает на смещение строки

"Test message$"

 относительно начала

сегмента, т. е.

109h

, а

ip

 равняется

105h

 (адрес следующей команды). Нетрудно посчи-

тать, что команда

mov dx,offset String

 занимает 3 байта (105h – 102h = 3) (рис. 3.3).

Обратите внимание, что в ассемблере мы пишем:

mov dx,offset String

а в отладчике видим следующее:

mov dx,109    ;109 — шестнадцатеричное число, но CodeView и многие другие
              ;отладчики символ 'h' не ставят. Это надо иметь в виду.
