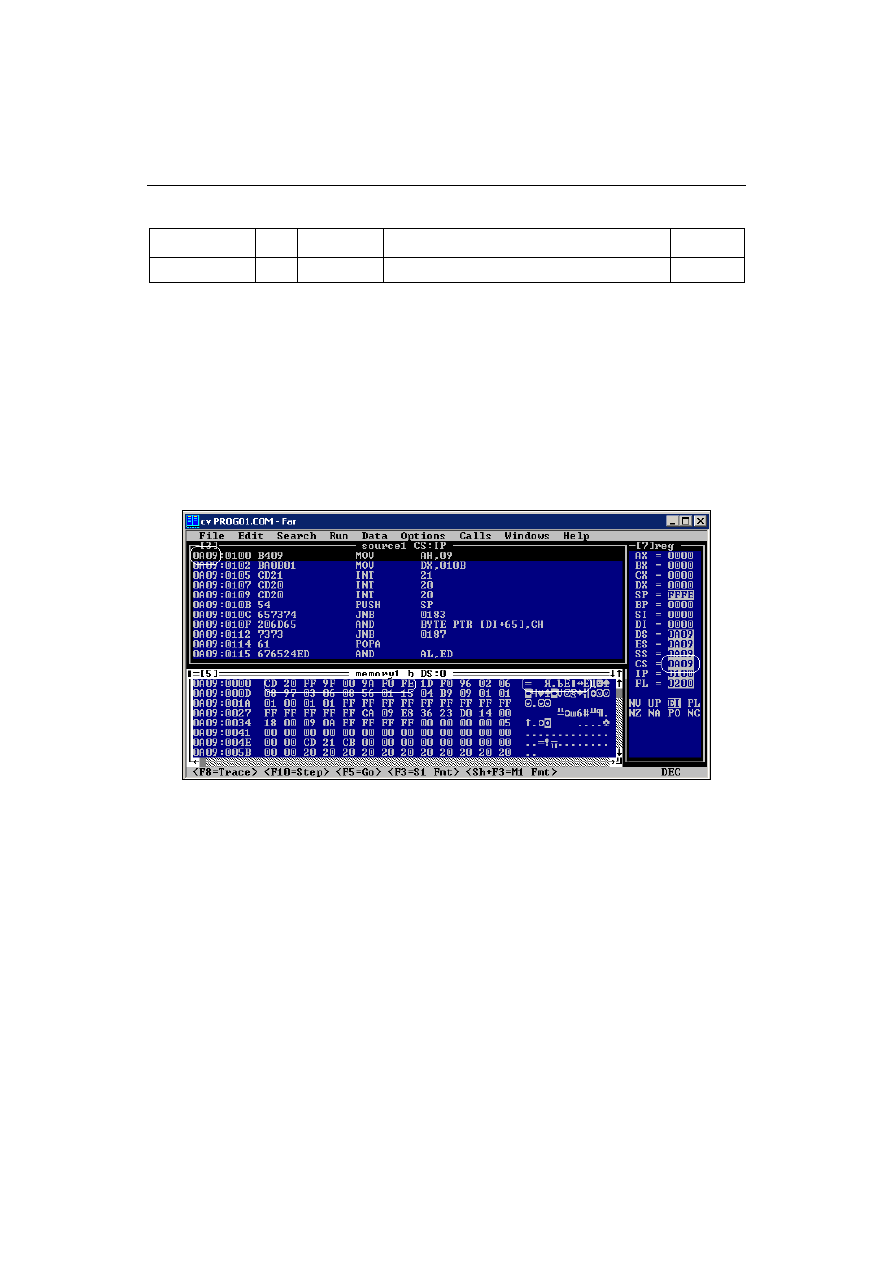

Рис. 3.3. В отладчике выполнена команда mov dx,0109

Почему так происходит? Дело в том, что в процессе обработки нашего файла, про-

грамма-ассемблер (MASM/TASM) подставляет вместо

offset String

 реальный адрес

строки с именем

String

 в памяти (ее смещение). Можно, конечно, записать сразу:

mov dx,109h

Данная программа будет работать корректно. Но для этого нам нужно высчитать

самим  этот  адрес.  Попробуйте  вставить  следующие  команды,  начиная  со  строки
(07), в листинг 3.1:

...
(07)    int 20h
(08)    int 20h
(09) String db 'Test message$'
(10) CSEG ends
(11) end _start

Просто  продублируем  команду

int  20h

  (хотя,  как  вы  уже  знаете,  выполнение

программы прекратится на строке (07)). Теперь ассемблируйте программу заново.
Запускайте  ее  под  отладчиком.  В  качестве  демонстрации  воспользуемся  отладчи-
ком  CodeView,  при  этом  программа  может  загрузиться  в  другой  сегмент, т. к. от-
ладчики  имеют  разные  размеры  и,  соответственно,  занимают  разное  количество
оперативной памяти. Пусть теперь сегмент, в который загрузилась наша програм-
ма,  будет  равен

0A09h

.  Выполняйте  шаг  за  шагом  программу  до  тех  пор,  пока  не

дойдете до загрузки смещения строки в регистр

dx

. Вы увидите, что в

dx

 загружа-

ется не 109h, а другое число. Подумайте, почему так происходит.

А  мы  пока  подробней  рассмотрим,  что  находится  в  пределах  окна  отладчика

CodeView.

В окне Memory (Память) отладчика CodeView (у AFD нечто подобное) вы уви-

дите примерно следующее (табл. 3.2 и рис. 3.4).

Глава 3. Сегментация памяти в реальном режиме

31

Таблица 3.2. Строка отладчика CodeView

1

2

3

4

0A09

:

0000

CD 20 FF 9F 00 9A F0 FE

= Я.


Рассмотрим строку отладчика:



позиция 1  (

0A09

) —  сегмент,  в  который  загрузилась  наша  программа  (может

быть любым);



позиция 2  (

0000

) —  смещение  в  данном  сегменте  (сегмент  и  смещение  отделя-

ются двоеточием (:));



позиция 3 (

CD 20 FF ... F0 FE

) — код в шестнадцатеричной системе, который

располагается, начиная с адреса

0A09:0000

;



позиция 4 (

=  Я.

) — код в ASCII (ниже рассмотрим), соответствующий шестна-

дцатеричным числам с правой стороны.

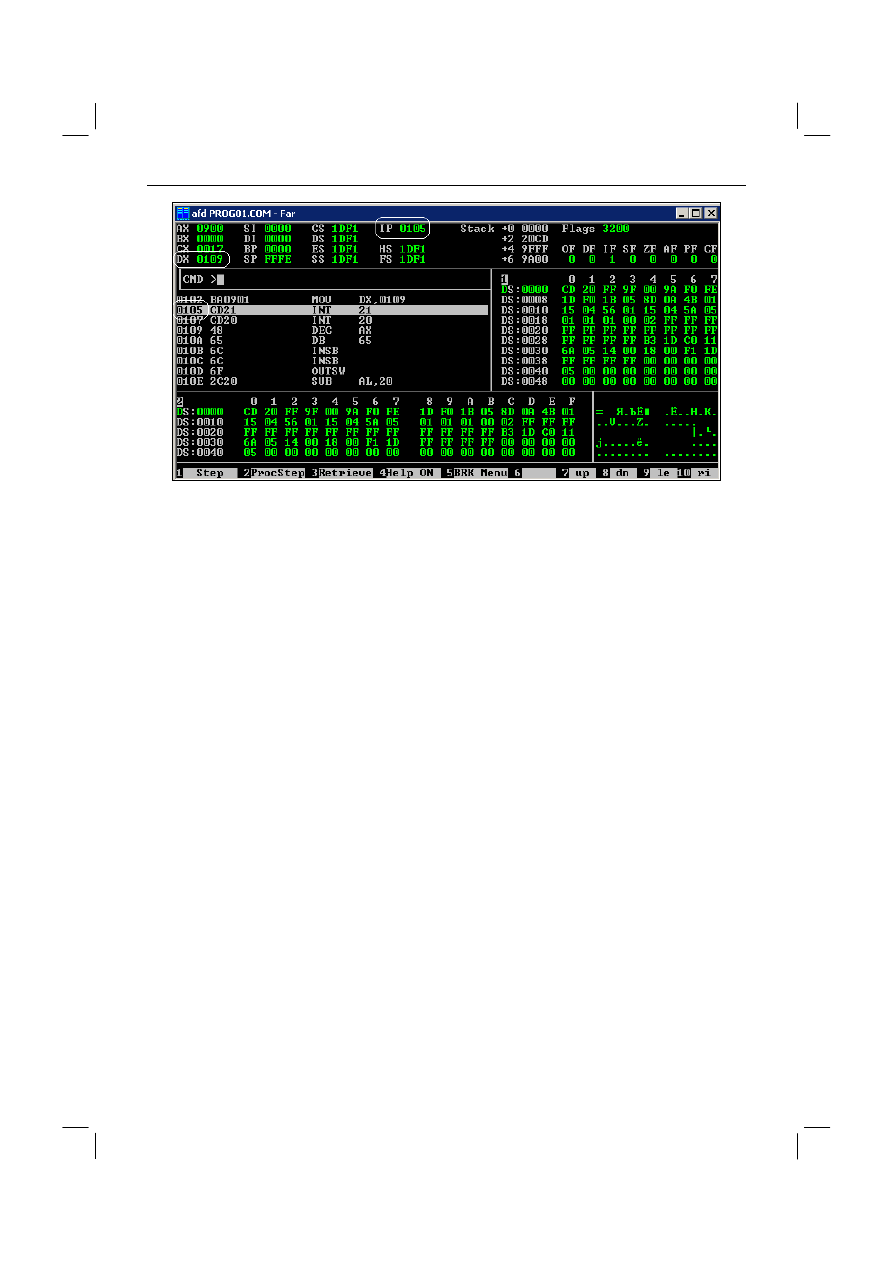

Рис. 3.4. Сегмент, смещение, шестнадцатеричный и двоичный коды программы

из листинга 3.1 в отладчике CodeView

В позиции 2 (смещение) введите значение, которое будет находиться в регистре

dx

 после выполнения строки (5). После этого в позиции 4 вы  увидите строку

Test

message$

,  а  в  позиции 3 —  коды  символов

Test  message$

  в  шестнадцатеричной

системе...  Так  вот  что  загружается  в

dx

  (рис. 3.5)!  Это  не  что  иное,  как  АДРЕС

(смещение) нашей строки в сегменте!

Итак, мы загрузили в

dx

 адрес строки в сегменте

CSEG

 (строки (01) и (09) из лис-

тинга 3.1). Теперь переходим к следующей команде:

int 21h

. Вызываем прерыва-

ние DOS с функцией

9

 (

mov ah,9

) и адресом строки в

dx

 (

mov dx,offset String

).

Как уже упоминалось раньше, при вызове прерываний в программах в

ah

 зано-

сится номер функции. Эти номера желательно запоминать (хотя бы часто исполь-

Часть I. Знакомьтесь: ассемблер

32

зуемые), чтобы постоянно не искать в справочниках, какие действия выполняет та
или иная функция.

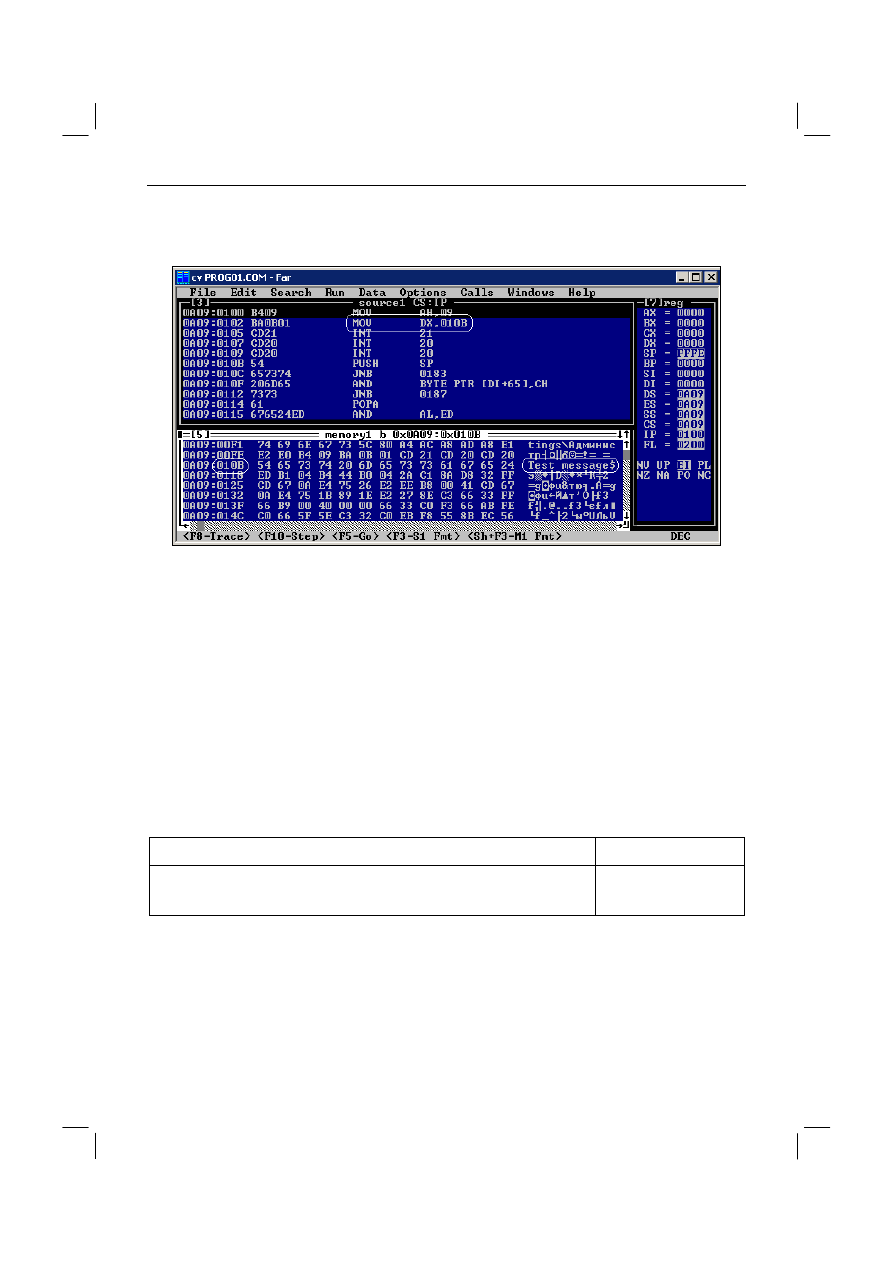

Рис. 3.5. Строка Test message$ в памяти

3.3. Наше первое прерывание

Функция

09h

  прерывания

21h

  выводит  строку  на  экран,  адрес  которой  указан

в  регистре

dx

.  Изобразим  это  в  табл. 3.3.  Далее  всегда  будем  описывать  функции

с помощью таблиц.

В столбце Вход мы указываем, в какие регистры что загружать перед вызовом

прерывания, а в столбце Выход — что возвращает функция. Сравните эту таблицу
с листингом 3.1.

Таблица 3.3. Функция

09h

прерывания

21h

— вывод строки символов

на экран в текущую позицию курсора

Вход

Выход

ah = 09h

dx

= адрес ASCII-строки символов, заканчивающийся символом $

Ничего

3.3.1. Что такое ASCII?

Вообще,  любая  строка,  состоящая  из  ASCII-символов,  называется  ASCII-

строкой. ASCII-символы — это символы от 0 до 255 в DOS, куда входят буквы рус-
ского  и  латинского  алфавитов,  цифры,  знаки  препинания  и пр.  (полный  список
ASCII-символов различных кодировок см. в приложении 3).

Глава 3. Сегментация памяти в реальном режиме

33

На  этом  мы  заканчиваем  рассматривать  сегментацию  памяти.  Если  и  остались

кое-какие пробелы, то в последующих главах мы их обязательно заполним. Наде-
емся, что вы без особого труда разобрались в данной теме. По крайней мере, уло-
вили принцип сегментации памяти.

3.4. Программа для практики

Теперь интересная программка (\003\prog03.asm) для практики, которая выводит

в левый верхний угол экрана веселую рожицу на синем фоне (листинг 3.2).

Листинг 3.2. Программа для практики

(01) CSEG segment

(02) org 100h

(03) _beg:

(04)        mov ax,0B800h

(05)        mov es,ax

(06)        mov di,0

(07)

(08)        mov ah,31

(09)        mov al,1

(10)        mov es:[di],ax

(11)

(12)        mov ah,10h

(13)        int 16h

(14)

(15)        int 20h

(16)

(17) CSEG ends

(18) end _beg

Многие операторы вы уже знаете. Поэтому рассмотрим только новые.
В данном примере для вывода символа на экран (рис. 3.6), мы используем метод

прямого отображения в видеобуфер. Что это такое — будет подробно рассмотрено
в следующих главах, т. к. эта тема заслуживает отдельного обсуждения. В строках (04)
и  (05)  загружаем  в  сегментный  регистр

es

  число

0B800h

,  которое  соответствует

сегменту дисплея в текстовом режиме (запомните его!). В строке (06) загружаем в
регистр

di

 ноль. Это будет смещение относительно сегмента

0B800h

. В строках (08)

и (09) в регистр

ah

 заносится атрибут символа (31 — ярко-белый символ на синем

фоне) и в

al

 — ASCII-код символа (01 — это "рожица").

В строке (10) заносим по адресу

0B800:0000h

 (это первый символ в первой стро-

ке дисплея — в левом верхнем углу) атрибут и ASCII-код символа (31 и 01 соответ-

Часть I. Знакомьтесь: ассемблер

34

ственно). Обратите внимание на форму записи оператора

mov

  в  строке  (10).  Квад-

ратные  скобки

[  ]

  указывают  на  то,  что  надо  загрузить  число  не  в  регистр,  а  по

адресу,  который  содержится  в  этом  регистре  (в  данном  случае,  как  уже  отмеча-
лось, — это

0B800:0000h

).

Рис. 3.6. Результат выполнения программы Prog03.com

Можете  поэкспериментировать  с  данным  примером.  Только  не  меняйте  пока

строки  (04)  и  (05).  В  качестве  сегментного  регистра  оставим

es

,  хотя  можно,  ко-

нечно, и

ds

 использовать. Более подробно метод прямого отображения в видеобу-

фер рассмотрим позже. Сейчас нам из приведенной выше программы нужно понять
только принцип сегментации на практике.

Э

Т О   И Н Т Е Р Е С Н О

Ну  и  напоследок  интересный  факт.  Вывод  символа  прямым  отображением  в  видео-
буфер является самым быстрым из всех возможных способов  вывода символов или
рисования точки на экране. Выполнение команды в строке (10) занимает 3—5 тактов.
Таким образом, на Pentium 100 МГц можно за секунду вывести 20 миллионов (!) сим-
волов или чуть меньше точек на экран!

3.5. Подведем итоги

Уважаемые читатели! Вот вы и ознакомились с частью I книги.
Итак, давайте подведем итог. В данной части мы рассмотрели следующее:



шестнадцатеричную систему счисления;



двоичную систему счисления;



некоторые регистры микропроцессоров Intel 8086/8088/80186;



основы сегментации памяти в реальном режиме;



операторы ассемблера:

org

 — с какого места отсчитывать смещение;

mov

 — загрузка данных в регистр или память (переменную);

add

 — сложение;

sub

 — вычитание;

inc

 — увеличение на единицу;

int
