Механизм обработки прерываний включает следующие шаги:

1) установление факта прерывания и его идентификация;

2) запоминание состояния прерванного процесса (счетчика команд, содержимого регистров процессора, спецификации режима и др.);

3) аппаратная передача управления подпрограмме обработки прерываний;

4) сохранение информации о прерванной программе, которую не удалось сохранить на шаге 2 с помощью действий аппаратуры, иногда большого объема информации;

5) обработка прерываний;

6) восстановление информации, относящейся к прерванному процессу;

7) возврат в прерванную программу.

Шаги 1 – 3 реализуются аппаратно, а шаги 4 –7 программно.

Главные функции механизма прерываний:

- распознавание или классификация прерываний;

- передача управления на обработку прерываний;

- корректное возвращение к прерванной программе.

2. Стадии и этапы разработки базы данных.

Этапы разработки баз данных

Как отмечалось выше, база данных является одним из основных компонентов любой информационной системы, поэтому при её проектировании преследуются те же цели, что и при проектировании автоматизированной системы управления (АСУ) предприятием, а этапы и стадии её создания практически совпадают с работами по созданию АСУ. При разработке базы данных принято выделять следующие этапы, при помощи которых осуществляется переход от предметной области к её конкретной реализации:

• изучение предметной области;

• разработка моделей предметной области;

• разработка логической модели данных;

• разработка физической модели данных;

• разработка собственно базы данных.

Изучение предметной области заключается в выявлении существенных процессов и факторов, оказывающих определяющее влияние на достижение целей внедрения информационной системы.

Модель предметной области – это записанные знания об объектах реального мира, которыми необходимо управлять наиболее рациональным образом. Эти знания могут быть представлены как в чисто текстовом виде, так и с использованием методологий структурного функционального моделирования - SADT, IDEF0, IDEF3, методологий и стандартов описания состава, структуры и взаимосвязей используемой в деятельности предприятия информации – IDEF1, DFD и соответствующих инструментальных case-средств – BPWin, AIO WIN, ProCap, ProSim, SmartER.

Логическая модель данных описывает понятия предметной области и их взаимосвязи и является прототипом будущей базы данных. Логическая модель разрабатывается в терминах информационных понятий, но без какой-либо ориентации на конкретную СУБД. Наиболее широко используемым средством разработки логических моделей баз данных являются диаграммы «сущность-связь» - Entity-Relationship (ER-диаграммы). Следует заметить, что логическая модель данных, представленная ER-диаграммами, в принципе, может быть преобразована как в реляционную модель данных, так и в иерархическую, сетевую, постреляционную.

Физическая модель данных строится на базе логической модели и описывает данные уже средствами конкретной СУБД. Отношения, разработанные на стадии логического моделирования, преобразуются в таблицы, атрибуты в столбцы, домены в типы данных, принятых в выбранной конкретной СУБД. На этапах логического и физического моделирования, как правило, используется стандарт IDEF1X и case-средства ERWin или SmartER. Указанные инструментальные средства проектирования поддерживают несколько десятков наиболее популярных СУБД. Результатом физического моделирования является генерация программного кода базы данных на соответствующем выбранной СУБД диалекте структурированного языка запросов SQL.

Несмотря на постоянно совершенствуемые возможности case-средств по автоматической генерации кода баз данных, детальное её проектирование все-таки остается работой и заботой человека. Case-средства помогают создать прототип базы данных, на котором строится её рабочая версия. Поскольку практически любая база данных кроме таблиц содержит дополнительный программный код в виде триггеров и хранимых процедур, которые пишутся на процедурных расширениях языка SQL или универсальном языке программирования, то полностью автоматизировать её создание из логической модели пока не представляется возможным, а может быть и нужным.

Хранимые процедуры, основным назначением которых является реализация бизнес процессов предметной области, – это процедуры и функции, хранящиеся непосредственно в базе данных в откомпилированном виде, которые могут запускаться непосредственно пользователем или прикладными программами, работающими с базой данных.

Триггеры – это хранимые процедуры, связанные с некоторыми событиями, происходящими во время работы базы данных. В качестве таких событий обычно выступают операции вставки, обновления и удаления строк таблиц. Если в базе данных определен некоторый триггер, то он запускается автоматически всегда при возникновении события. Важным является то, что пользователи не могут обойти триггер, независимо от того, кто из них и каким образом инициировал запускающее его событие. Основным назначением триггеров является автоматическая поддержка целостности базы данных, но они могут использоваться и для реализации достаточно сложных ограничений, накладываемых предметной областью, например, с операцией вставки нового товара в накладную может быть связан триггер, который проверяет наличие необходимого товара на складе и выполняет другие необходимые действия.

3. Дан массив типа word размерностью n. Найти сумму всех элементов не прерывающих заданного m, далее вывести на экран.

Билет 18.

1. Понятие о способах коммутации в распределенных вычислительных системах(коммутации каналов, коммутация пакетов).

Коммута́ция — процесс соединения абонентов коммуникационной сети через транзитные узлы.

В общем случае решение каждой из частных задач коммутации — определение потоков и соответствующих маршрутов, фиксация маршрутов в конфигурационных параметрах и таблицах сетевых устройств, распознавание потоков и передача данных между интерфейсами одного устройства, мультиплексирование/демультиплексирование потоков и разделение среды передачи — тесно связано с решением всех остальных. Комплекс технических решений обобщенной задачи коммутации в совокупности составляет базис любой сетевой технологии. От того, какой механизм прокладки маршрутов, продвижения данных и совместного использования каналов связи заложен в той или иной сетевой технологии, зависят ее фундаментальные свойства.

Среди множества возможных подходов к решению задачи коммутации абонентов в сетях выделяют два основополагающих: коммутация каналов (circuit switching); коммутация пакетов (packet switching).

Внешне обе эти схемы соответствуют приведенной на рис. 6.1 структуре сети, однако возможности и свойства их различны.

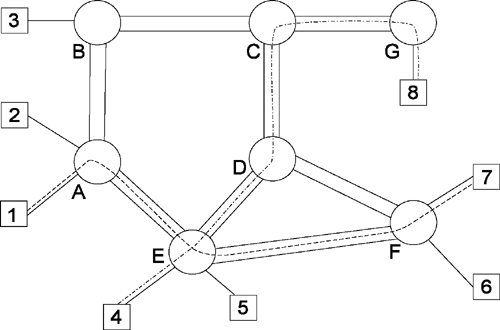

Рис. 6.1. Общая структура сети с коммутацией абонентов

Сети с коммутацией каналов имеют более богатую историю, они произошли от первых телефонных сетей. Сети с коммутацией пакетов сравнительно молоды, они появились в конце 60-х годов как результат экспериментов с первыми глобальными компьютерными сетями. Каждая из этих схем имеет свои достоинства и недостатки, но по долгосрочным прогнозам многих специалистов, будущее принадлежит технологии коммутации пакетов, как более гибкой и универсальной.

Коммутация каналов

При коммутации каналов коммутационная сеть образует между конечными узлами непрерывный составной физический канал из последовательно соединенных коммутаторами промежуточных канальных участков. Условием того, что несколько физических каналов при последовательном соединении образуют единый физический канал, является равенство скоростей передачи данных в каждом из составляющих физических каналов. Равенство скоростей означает, что коммутаторы такой сети не должны буферизовать передаваемые данные. В сети с коммутацией каналов перед передачей данных всегда необходимо выполнить процедуру установления соединения, в процессе которой и создается составной канал. И только после этого можно начинать передавать данные.

Например, если сеть, изображенная на рис. 6.1, работает по технологии коммутации каналов, то узел 1, чтобы передать данные узлу 7, сначала должен передать специальный запрос на установление соединения коммутатору A, указав адрес назначения 7. Коммутатор А должен выбрать маршрут образования составного канала, а затем передать запрос следующему коммутатору, в данном случае E. Затем коммутатор E передает запрос коммутатору F, а тот, в свою очередь, передает запрос узлу 7. Если узел 7 принимает запрос на установление соединения, он направляет по уже установленному каналу ответ исходному узлу, после чего составной канал считается скоммутированным, и узлы 1 и 7 могут обмениваться по нему данными.

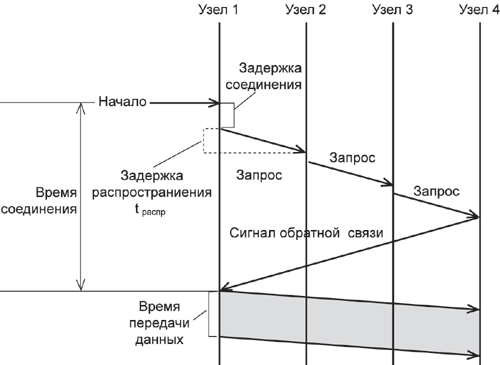

Рис. 6.2. Установление составного канала

Техника коммутации каналов имеет свои достоинства и недостатки.

Достоинства коммутации каналов

1. Постоянная и известная скорость передачи данных по установленному между конечными узлами каналу. Это дает пользователю сети возможности на основе заранее произведенной оценки необходимой для качественной передачи данных пропускной способности установить в сети канал нужной скорости.

2. Низкий и постоянный уровень задержки передачи данных через сеть. Это позволяет качественно передавать данные, чувствительные к задержкам (называемые также трафиком реального времени) — голос, видео, различную технологическую информацию.

Недостатки коммутации каналов

1. Отказ сети в обслуживании запроса на установление соединения. Такая ситуация может сложиться из-за того, что на некотором участке сети соединение нужно установить вдоль канала, через который уже проходит максимально возможное количество информационных потоков. Отказ может случиться и на конечном участке составного канала — например, если абонент способен поддерживать только одно соединение, что характерно для многих телефонных сетей. При поступлении второго вызова к уже разговаривающему абоненту сеть передает вызывающему абоненту короткие гудки — сигнал "занято".

2. Нерациональное использование пропускной способности физических каналов. Та часть пропускной способности, которая отводится составному каналу после установления соединения, предоставляется ему на все время, т.е. до тех пор, пока соединение не будет разорвано. Однако абонентам не всегда нужна пропускная способность канала во время соединения, например в телефонном разговоре могут быть паузы, еще более неравномерным во времени является взаимодействие компьютеров. Невозможность динамического перераспределения пропускной способности представляет собой принципиальное ограничение сети с коммутацией каналов, так как единицей коммутации здесь является информационный поток в целом.

3. Обязательная задержка перед передачей данных из-за фазы установления соединения.
