Лабораторная работа “Исследование тлеющего разряда”

Цель работы:

1. Ознакомиться с основными формами тлеющего разряда.

2. Исследование работы стабилизаторов тлеющего разряда.

3. Исследование работы цифро- знаковых индикаторов тлеющего разряда.

Введение.

Тлеющий разряд является самостоятельным разрядом с холодным катодом. Возникновению тлеющего разряда с холодными электродами обычно предшествует несамостоятельный разряд, поскольку в объеме газа всегда присутствует некоторое количество свободных заряженных частиц, обязанных своим происхождением какому- либо внешнему источнику ионизации. (космическое излучение, фон радиации Земли).

В установившемся режиме разряда пространство между катодом и анодом можно разбить на три основные области (рис. 1).

Протяженность катодного слоя (1) определяется давлением или, точнее, плотностью газа: она равна приблизительно трем длинам свободного пробега электрона; на этом участке, дви­гающиеся к катоду ионы приобретают за счет высо­кого градиента поля энер­гию, необходимую для вы­бивания из катода электронов. Вылетающие из ка­тода электроны также приобретают на этом учас­тке энергию и при столк­новениях с нейтральными атомами и молекулами газа совершают акты ионизации и возбуждения.

Длина области положительного столба (2) зависит от геомет­рии разрядной трубки. Падение напряжения на нем невелико. Поло­жительный столб не является обязательной составной частью раз­ряда.

Протяженность области анодного падения (3) зависит от дав­ления газа и приблизительно равна одной длине свободного пробега элек­трона. Величина и знак прианодного падения напряжения зависит от геометрии анода.

Особый интерес представляет область катодного падения напряжения. На этом отрезке разряда имеет место наиболь­ший градиент потенциала. Катодное падение напряжения составляет 100 - 180 вольт для катодов из чистых металлов и 40 - 100 волы для катодов, активированных пленками из электроположительных металлов. Катодное падение напряжения определяется в основном энергией ионов, необходимой для выбивания электронов из материа­лов катода: чем меньше работа выхода электронов из материала ка­тода, тем меньше величина катодного падения напряжения.

---

Величина катодного падения напряжения зависит также от ро­да газа, причем в довольно широких пределах (так как от рода газа зависит масса иона) и практически не зависит от давления газа.

Если сила ток через прибор не превышает некоторого значения, а именно: значения, при котором еще не вся поверхность катода участвует в электронной эмиссии (не вся покрыта свечением), то катодное падение напряжения не зависит от тока и остается постоянной (Закон Геля). Постоянство катодного падения напряжения объясняется наличием оптимальных условий обмена энергией между ионами, бомбардирующими катод, и электронами материала катода.

Катодное падение напряжения, соответствующее оптимальным условиям эмиссии с катода, принято называть нормальным катодным падением, а тлеющий разряд, с нормальным катодным падением - нор­мальным тлеющим разрядом.

Тлеющий разряд – слаботочный, при токе порядка 300 mA появляется тенденция к переходу в дуговой разряд. Поэтому приборы тлеющего разряда имеют максимальные токи в пределах до 100 mA.

Постоянство катодного падения напряжения в тлеющем разряде используется при конструировании газоразрядных стабилизаторов напряжения (стабилитронов).

Если в разряде участвует вся поверхность катода, то о уве­личением тока увеличивается и катодное падение напряжения, так как в этом случае обеспечивается большая эмиссия с единицы по­верхности катода. Такой разряд называют аномальным тлеющим.

При аномальном тлеющем разряде с увеличением тока возрастает яркость свечения на катоде и резко возрастает распыление материала катода.

Начальный участок аномально тлеющего разряда используется в цифро- знаковых индикаторах (ИН), широко применяемых в измерительной технике для отображения информации.

---

Расчет стабилизатора напряжения с лампой тлеющего разряда.

Для расчета схемы включения, изображенной на рис. 2, рассмотрим работу стабилизатора напряжения. Для этого придется воспользоваться ВАХ стабилитрона, т.к. это нелинейный элемент схемы (рис. 3).

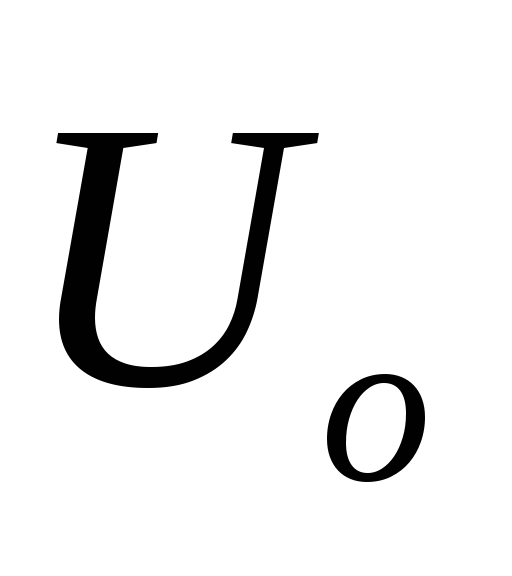

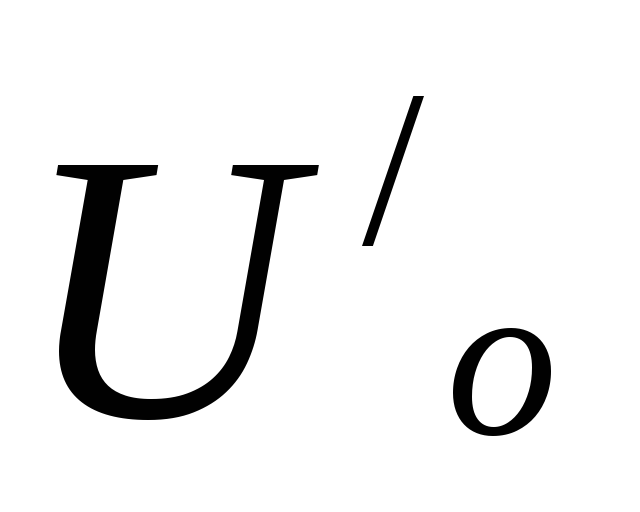

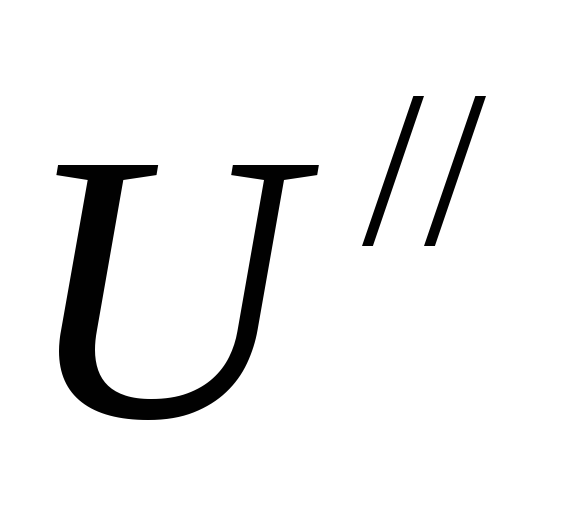

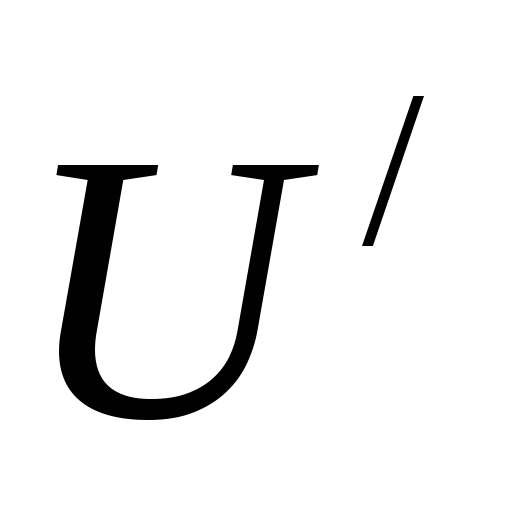

Допустим, что величина входного напряжения дана - , в этом случае прямая, проведенная через значениена оси ординат к оси абсцисс под углом(линия сопротивления) при пересечении с ВАХ дает точку устойчивого горения разряда в данном режиме. При этомбудет и на нагрузке, т.к. она подключена параллельно стабилитрону, а- значение напряжения на балластном сопротивлении, создаваемое. При изменении величины входного напряжениянапример, в сторону увеличения, до значениялиния сопротивления переместится параллельно себе самой и дает новую точку пересечения с ВАХ стабилитрона. При этомбудет незначительно отличаться от, а падение напряжения на балластном сопротивленииизменится за счет увеличения. Таким образом, при работе стабилизатора напряжения рабочая точка будет перемещаться по ВАХ. Ограничив ее движение в пределах пологой части характеристики, достаточной для качественной стабилизации напряжения, получаем значениеи, в пределах которых и будет работать стабилитрон.

---

Рассматривая схему рис. 2, можно записать:

; , отсюда

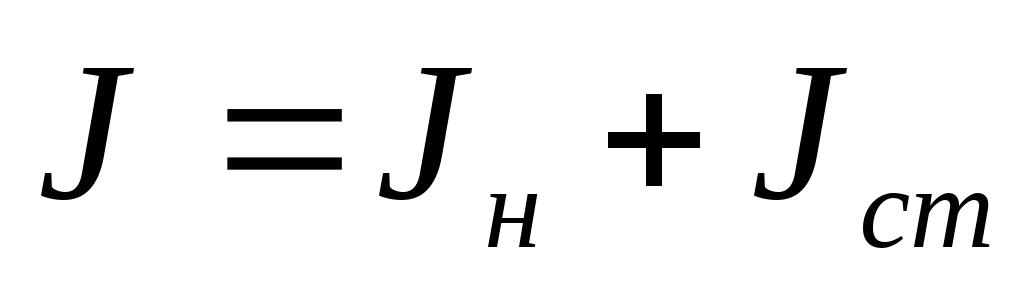

учитывая, что , можно записать:

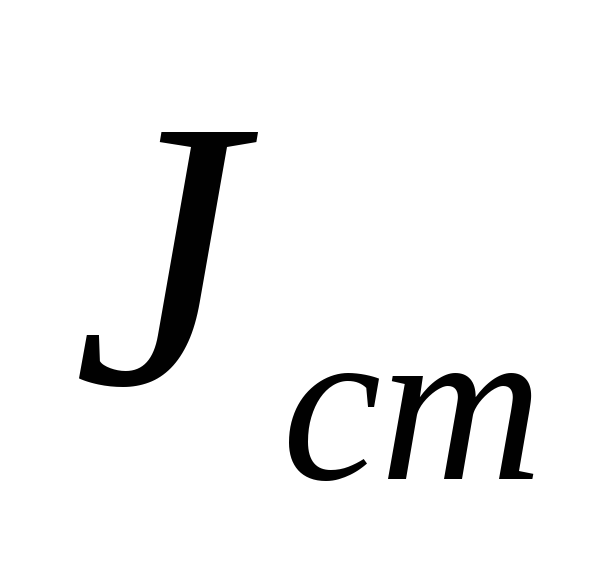

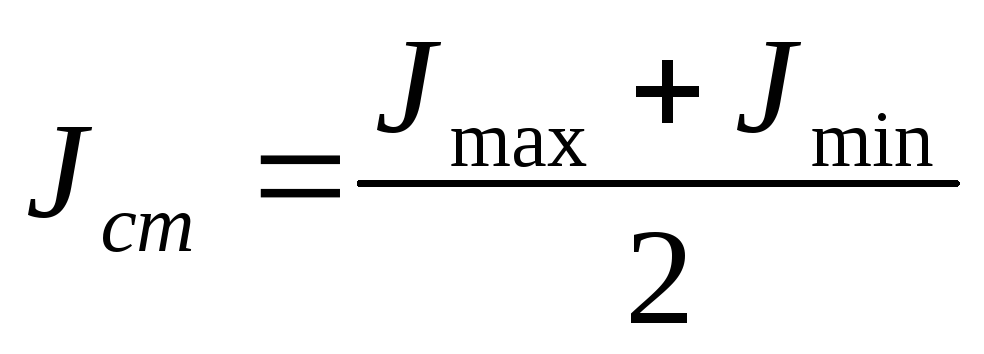

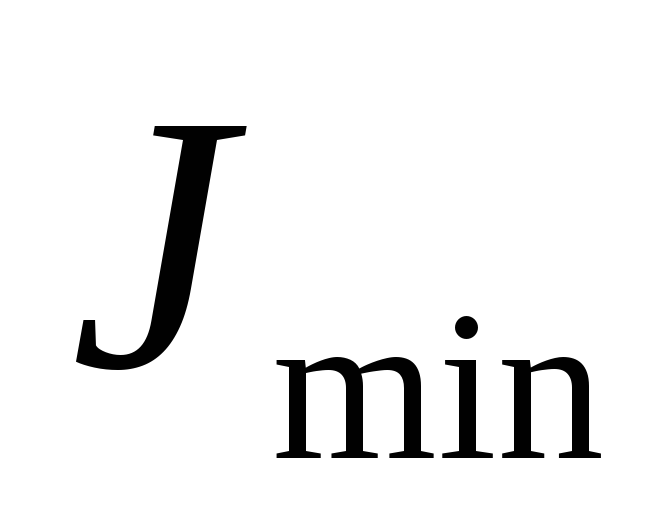

Корректная величина выбирается в зависимости от того, как изменяется входное напряжение . Если изменение одинаково как в сторону увеличения, так и в сторону уменьшения, то расчетная точка берется посередине рабочего участка ВАХ, и тогда, если же изменение входного напряжения несимметричны, то рабочая точка для расчета выбирается исходя из закона пропорциональности.

На рис. 2 приведена схема включения стабилитрона в качестве стабилизатора напряжения, где:

- номинальное значение входного напряжения;

- номинальное значение выходного стабилизированного

напряжения;

- сопротивление нагрузки;

- балластное сопротивление;

- ток в общей цепи при номинальном значении входного

напряжения;

- номинальный ток нагрузки;

- ток через стабилизатор при нормальном значении входного

напряжения.

В предлагаемой работе схема лабораторного стенда (рис. 4) позволяет проводить исследование стабилизаторов тлеющего разряда типа СГ2С, СГ3С, СГ4С, СГ2П, СГ15П, СГ16П. Балластное сопротивление и сопротивление нагрузкивыполнены так, что можно установить требуемое значение тока нагрузки и необходимую по расчету величину балластного сопротивления.

---

Цепь нагрузки точками 3 – 7 заводится на соответствующие гнезда ламповой панели стабилитрона. В цоколе стабилитронов штырьки 3 – 7 закорочены между собой перемычками. Это делается для того, чтобы в момент замены лампы, когда она вынимается из панели, нестабилизированное напряжение источника питания не могло воздействовать на нагрузку.

Знаковые индикаторы общие сведения

Цифровые и буквенные индикаторные неоновые лампы тлеющего разряда (серии ИН) нашли широкое применение в аппаратуре отоб­ражения информации, в счетно-решающих устройствах, вычислитель­ной технике: и измерительных приборах.

Отличительная особенность знаковых индикаторов тлеющего разряда состоят в том, что в одном баллоне помещается несколько катодов, а анод выполнен в виде тонкой сетки.

Форма катодов и их размеры выбираются так, чтобы создать лишь минимальное перекрытие цифр (букв), расположенных сзади. Этим же определяется порядок расположения цифр, букв, знаков, а также конструкция сетчатого анода. Свечение горящего катода имеет достаточную ширину (до 2 мм), поэтому остальные электро­да экранируют не более 20% светового потока, не ухудшая четкости индикации горящего светового знака.

Индикаторы отличаются высокой яркостью и контрастностью изображения, малой потребляемой мощностью, простотой и надежностью в работе.

Выпускаемые в настоящее вреди газоразрядные индикаторы тле­ющего разряда заполняются неоном и имеют оранжево- красный цвет свечения. В процессе эксплуатации рабочий ток не должен выхо­дить за пределы, указанные в справочных данных. При больших значениях тока возможен переход в область аномального тлеющего разряда, возрастает распыление материала катода и сокращается долговечность прибора. Снижение рабочего тока также недопусти­мо, так как в процессе работы поверхности катодов загрязняются, и для хорошего свечения всей поверхности катодов требуется несколько большее напряжение горения. Поэтому рабочий ток должен превышать значение тока индикации, (ток индикации - ток через прибор, при котором разрядное свечение полностью покрывает катоды- цифры, символы, буквы, знаки, т.е. создает надежную визу­альную индикацию).

В ряде случаев питание анода производится импульсным на­пряжением. В таком режиме длительность импульса напряжения должна быть не менее 100 мкс, при среднем токе 1 - 2 мА. С умень­шением длительности импульса резко возрастает ток индикации, что требует увеличения амплитудного значения рабочего тока. При частоте следования импульсов 20 - 50 Гц ток в импульсе может быть достаточно большим, кажущаяся яркость свечения повышается бла­годаря инерции зрения, хотя среднее значение тока оказывается ниже нормального. Благодаря этому поддерживается высокая яр­кость свечения и надежная индикация цифр (букв) катодов, в то же время долговечность индикатора не снижается.

---
