Министерство образования и науки российской федерации

федеральное государственное автономное образовательное учреждение высшего образования

«НАЦИОНАльный исследовательский

Томский политехнический университет»



РЕЛЕЙНАЯ ЗАЩИТА



ОТЧЕТ

по лабораторной работе № 2


МАКСИМАЛЬНАЯ ТОКОВАЯ НАПРАВЛЕННАЯ ЗАЩИТА КОЛЬЦЕВОЙ СЕТИ»


Выполнил

Абдуллаев Б.С.


студент гр.

5А6А


Содержание



1.Цель работы

Провести замеры максимальных рабочих

токов линий и токов трех- и двухфазного

коротких замыканий в различных точках

2. Описание сетевого участка и его режимов работы

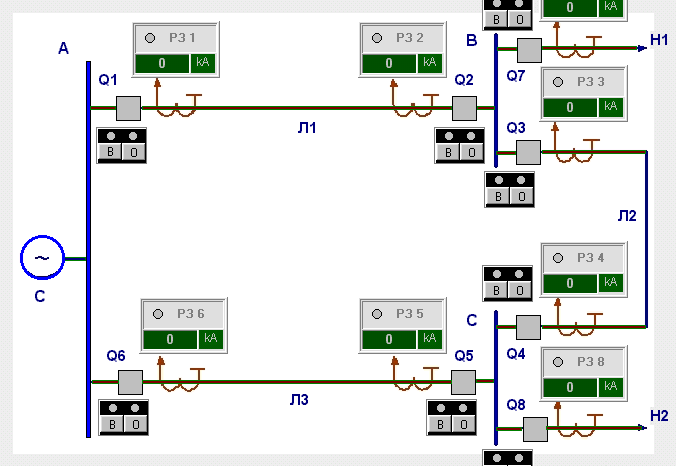

Рис.1. Схема сетевого участка




Параметры сети:


N

варианта


UНОМ,

кВ


XC,

Ом


L1,

км




L2,

км




L3,

км


I H1,

кА


t Н1,

сек


I H2,

кА


t Н2,

сек


1

6,3

2,5

15

10

12

0,04

1

0,03

1

UНОМ - номинальное напряжение, кВ;

XC - сопротивление системы, Ом;

L1 - длина первой линии, км;

L2 - длина второй линии, км;

L3 - длина третьей линии, км;

IH1 - ток первой нагрузки, А;

IH2 - ток второй нагрузки, А;

tН1 - время срабатывания защиты первой нагрузки, сек;

tН2 - время срабатывания защиты второй нагрузки, сек;





Результаты замера максимальных рабочих токов линий


Максимальные значения рабочих токов для защит, кА


1

2

3

4

5

6

7

8

0,07

-0,07

0,03

-0,03

0,07

-0,07

0,04

0,03

3. Схема защиты и принцип ее работы

-


Рис.2 Схема максимальной токовой направленной защиты:

а - цепи переменного тока; б- цепи переменного напряжения;

в - цепи оперативного постоянного тока




4. Расчет параметров защиты



Наименование параметра


Расчетное

выражение



Числовое выражение

1.Ток срабатывания защиты 1,

кА

1,2*1,2*0,07/0,8=0,126

2.Время срабатывания

защиты 1, сек

1,5+0,5=2

3.Чувствительность защиты 1

- при к.з. на защищаемой линии

(Q6 - откл)

- при дальнем резервировании

(1. все выкл. включены

2. Q6 - откл.)

0,371/0,126=2,94


0,252/0,126=2

4.Ток срабатывания защиты 2,

кА

1,2*1,2*0,07/0,8=0,126

5.Время срабатывания

защиты 2, сек

0

6.Чувствительность защиты 2

- при к.з. на защищаемой линии

(Q1 - откл)

0,182/0,126=1,444


7.Ток срабатывания защиты 3,

кА


1,2*1,2*0,03/0,8=0,054

8.Время срабатывания

защиты 3, сек

1+0,5=1,5



3.Чувствительность защиты 3

- при к.з. на защищаемой линии

(1. все выкл. включены

2. Q6 - откл.)


- при дальнем резервировании

(Q6 - откл.)




0,252/0,054=4,667


0,182/0,054=3,37




Наименование параметра


Расчетное

выражение



Числовое выражение

10.Ток срабатывания защиты 4,

кА

1,2*1,2*0,03/0,8=0,054

11.Время срабатывания

защиты 4, сек

1+0,5=1,5


12.Чувствительность защиты 4

- при к.з. на защищаемой линии

(1. все выкл. включены;

2. Q1 - откл.)


-при дальнем резервировании

(Q1 - откл.)


0,279/0,054=5,167


0,182/0,054=3,37


13.Ток срабатывания защиты 5,

кА


1,2*1,2*0,07/0,8=0,126

14.Время срабатывания

защиты 5, сек

0


15.Чувствительность защиты 5

при к.з. на защищаемой линии

(Q6 - откл.)


0,182/0,126=1,444

16.Ток срабатывания защиты 6,

кА

1,2*1,2*0,07/0,8=0,126

17.Время срабатывания

защиты 6, сек

1,5+0,5=2

18.Чувствительность защиты 6

при к.з. на защищаемой линии

( Q1 - откл.)


- при дальнем резервировании

(1. все выкл. включены

2. Q1 - откл.)

0,432/0,126=3,429


0,279/0,126=2,214

19.Ток срабатывания защиты 7,

кА

1,2*1,2*0,04/0,8=0,072

20.Время срабатывания

защиты 7, сек

1

21.Ток срабатывания защиты 8,

кА

1,2*1,2*0,03/0,8=0,054

22.Время срабатывания

защиты 8, сек

1


5. Исследование поведения защиты в аварийных режимах



Режим



Вид и место

короткого замыкания



Сработавшие

защиты


Особые

условия

Оценка

селективности

К1(3)

1,2

Нет

К2(3)

1,2

К3(3)

3,4

К4(3)

3,4

К5(3)

5,6

К6(3)

5,6

К7(3)

7

К8(3)

8

Оценка

чувствительности

К1(2)

1,2

К2(2)

1,2

К3(2)

3,4

К4(2)

3,4

К5(2)

5,6

К6(2)

5,6

К7(2)

7

К8(2)

8


Оценка

резервирования


К7(2)

1,4

Отключена защита 7

К4(2)

1,4

Отключена защита 3

К8(2)

3,6

Отключена защита 8

К3(2)

3,6

Отключена защита 4

К1(2)

1,4

Отключена защита 2

К6(2)

3,6

Отключена защита 5


6.ВЫВОДЫ


В ходе лабораторной работы были получены рабочие токи линий,

затем рассчитаны токи и время срабатывания защит, после защита

была оценена по параметрам селективности, чувствительности и

резервирования
