Регулирование  давле­

ния  происходит*следующим
образом.  При  повышении

давления  в  линии  всасы­
вания

компрессора  мем­

брана  перемещается  вверх.
Под  действием  пружины  19

движутся  вверх

упор  и

связанный  с  ним  клапан,
уменьшая  тем  самым  коли­
чество  фреона,  поступаю­
щего  в  надпоршневое  про­
странство.

Надпоршневое

давление  уменьшается  за

счет  утечки  фреона  через
уравнительный  клапан  в
выходную полость.  Под дей­
ствием  пружины  сервопор­
шень  перемещается  вверх,
проходное  сечение  будет
уменьшаться,  пока  давле­
ние  фреона  перед  компрес­
сором  не  достигнет  задан­

ной  величины.  Если давле­
ние  на  линии  всасывания
компрессора

понизится,

мембрана

переместится

вниз,  увеличивая  тем  са­
мым  давление  фреона  в
надпоршневом  пространстве.  Это  вызовет  движение  сервопоршня  вниз  и  уве­
личит  проходное  сечение  в  нем.  Давление  перед  компрессором  повысится  до

заданной  величины.

Регулировка  дросселя  производится  по  манометру  на  линии  всасывания,

компрессора.  При  вращении  регулировочного  винта  по  часовой  стрелке  под­

держиваемое  давление  увеличивается.  Для  ручного  открытия  клапана  винт

ручного  управления  необходимо  вращать  по  часовой  стрелке.  Дроссель  уста­
новлен  на  трубопроводе между  воздухоохладителем  и  компрессором  в  соответ­
ствии  со  стрелкой  на  корпусе.

Из тепло -

обменника

12

1,  5,

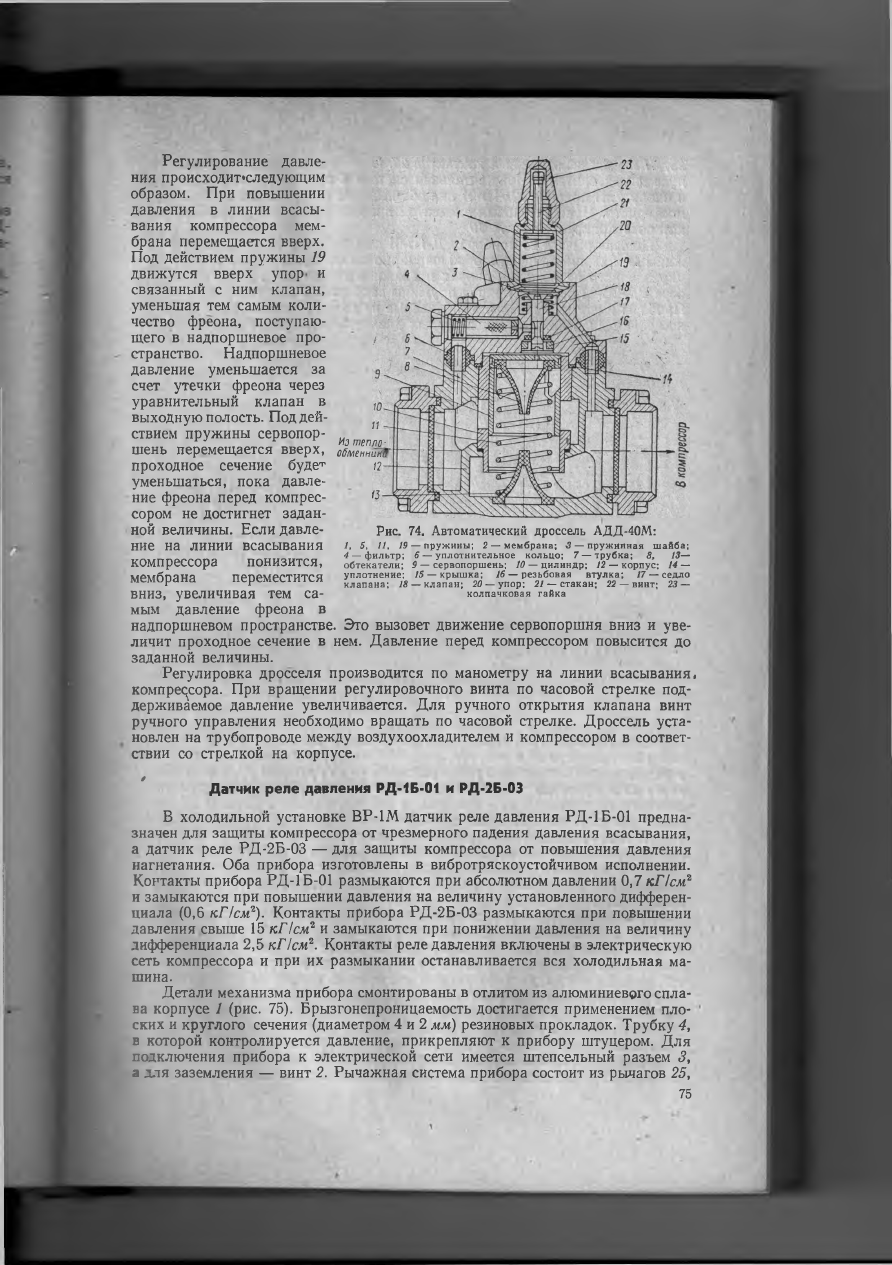

Рис.  74.  Автоматический  дроссель  АДД-40М:

11,  19

 — пружины;

2

 — мембрана;

3

— пружинная  шайба;

4 —

 фильтр;

6

 — уплотнительное  кольцо;  7 — трубка;

8,

13

—

обтекатели;

9 —

 сервопоршень;

10

 — цилиндр;

12

 — корпус;

14

 —

уплотнение;

15

 — крышка;

16

 — резьбовая

втулка;

17

 — седло

клапана;

18 —

 клапан;

20 —

 упор;

21 —

 стакан;

22 —

 винт;

23 —

колпачковая  гайка

ф

Датчик  реле  давления  РД-1Б-01  и  РД-2Б-03

В  холодильной  установке  ВР-1М датчик  реле давления  РД-1Б-01  предна­

значен для  защиты  компрессора  от чрезмерного падения  давления  всасывания,
а  датчик  реле  РД-2Б-03  — для  защиты  компрессора  от  повышения  давления

нагнетания.  Оба  прибора  изготовлены  в  вибротряскоустойчивом  исполнении.

Контакты  прибора РД-1Б-01  размыкаются  при абсолютном давлении 0,7 кГ/см2

и замыкаются  при повышении давления  на величину  установленного дифферен­

циала  (0,6 кГ/см2).  Контакты  прибора  РД-2Б-03  размыкаются  при  повышении
давления свыше  15 кГ/см2 и  замыкаются  при  понижении давления  на  величину
дифференциала 2,5 кГ1см2.  Контакты  реле давления  включены в электрическую
сеть  компрессора  и  при  их  размыкании  останавливается  вся  холодильная  ма­
шина.

Детали механизма  прибора смонтированы в отлитом из алюминиевого спла­

ва  корпусе  1  (рис.  75).  Брызгонепроницаемость  достигается  применением  пло­
ских и круглого  сечения  (диаметром 4 и 2 мм)  резиновых прокладок.  Трубку 4,
в  которой  контролируется  давление,  прикрепляют  к  прибору  штуцером.  Для

подключения  прибора  к  электрической  сети  имеется  штепсельный  разъем  3,
а для  заземления  —  винт 2.  Рычажная  система прибора  состоит из  рычагов  25,

75

26,  31  и  узла  неподвижных  контактов  23.  Она  прикреплена  к  основанию  кор­
пуса  двумя  винтами.  Чувствительная  система  6  включает  в  £ебя  пружину  8
и  опору  9.  В  приборе  РД-1Б-01  она  обеспечивает  контроль  давлений  ниже  ат­

мосферного.  Чувствительным  элементом  прибора  является  сильфон  7,  ко  дну
которого  прикреплен  шток  10.

Головка  рычага  25  прибора  РД-1Б-01  соединена  с  верхним  прицепом  пру­

жины 19,  нижний прицеп, которой шарнирно связан с ушком переключателя 22,
укрепленного  на  ножевых  опорах  подвижной  контактной  группы  24.  В  при­
боре  РД-2Б-03  верхний  прицеп  пружины  закреплен  в  шарнире  на  панели  21.
Приборы  имеют  две  шкалы,  выполненные  на  общей  пластине;  правую  12  для
настройки  диапазона  контролируемых  давлений  и  левую  14  дифференциала.

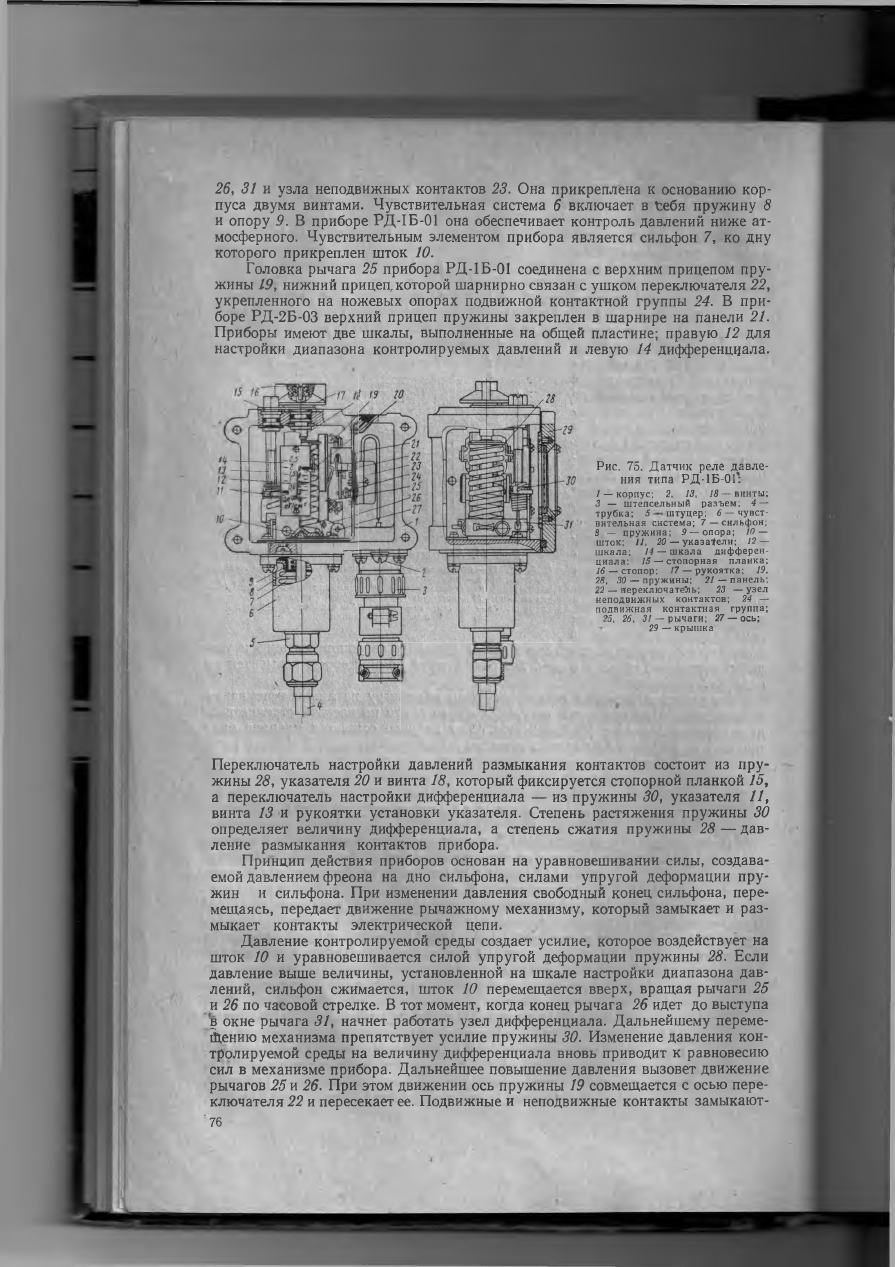

Рис.  75.  Датчик  реле  давле­

ния  типа  РД-1Б-0Г:

/ — корпус;

2,  13,

18

 — винты;

3

  —  штепсельный  разъем;

4 —

трубка;  5

штуцер;

6

 — чувст­

вительная  система;  7 — сильфон;

8

  —  пружина;

9 —

 опора;

10

 —

шток;

11,  20

 — указатели;

12

 —

шкала;

14

 — шкала  дифферен­

циала;

15

 — стопорная  планка;

16

 — стопор;

17

 — рукоятка;

19,

28,  30

 — пружины;

21

 — панель;

22 —

 переключатель;

23

  — узел

неподвижных  контактов;

24

  —

подвижная  контактная  группа;

25,  26,  31

 — рычаги;

27 —

 ось;

29

 — крышка

Переключатель  настройки  давлений  размыкания  контактов  состоит  из  пру­
жины 28,  указателя 20 и  винта  18,  который фиксируется стопорной планкой  15,
а  переключатель  настройки  дифференциала  —  из  пружины  30,  указателя  11,
винта  13  и  рукоятки  установки  указателя.  Степень  растяжения  пружины  30
определяет  величину  дифференциала,  а  степень  сжатия  пружины  28  — дав­

ление  размыкания  контактов  прибора.

Принцип  действия  приборов  основан  на  уравновешивании  силы,  создава­

емой давлением фреона  на  дно  сильфона,  силами  упругой  деформации  пру­

жин

и  сильфона.  При  изменении давления  свободный  конец  сильфона,  пере­

мещаясь,  передает движение  рычажному  механизму,  который  замыкает  и  раз­
мыкает  контакты  электрической  цепи.

Давление  контролируемой  среды  создает  усилие,  которое  воздействует  на

шток  10  и  уравновешивается  силой  упругой  деформации  пружины  28.  Если

давление  выше  величины,  установленной  на  шкале  настройки  диапазона  дав­
лений,  сильфон  сжимается,  шток  10  перемещается  вверх,  вращая  рычаги  25

и 26 по часовой стрелке.  В тот момент,  когда  конец рычага  26 идет  до выступа
в  окне  рычага  31,  начнет  работать  узел  дифференциала.  Дальнейшему  переме­
щению  механизма  препятствует  усилие  пружины 30.  Изменение давления  кон­

тролируемой  среды  на  величину  дифференциала  вновь  приводит  к  равновесию
сил  в  механизме  прибора.  Дальнейшее повышение давления  вызовет движение
рычагов 25 и 26.  При этом движении  ось пружины  19 совмещается  с осью  пере­

ключателя 22 и пересекает ее.  Подвижные и  неподвижные  контакты  замыкают -

'76

ся.  При  снижении  давления  контакты  будут  размыкаться.  Механизм  станет
двигаться  в  обратном  направлении.

Выше описана работа прибора РД-1Б, прибор РД-2Б  работает аналогично.

Различие  состоит  в  том,  что  узел  дифференциала  включается в работу при дви­
жении рычагов 25 и 26 против часовой стрелки,  при этом происходит срабатыва­
ние  контактов  на  замыкание.

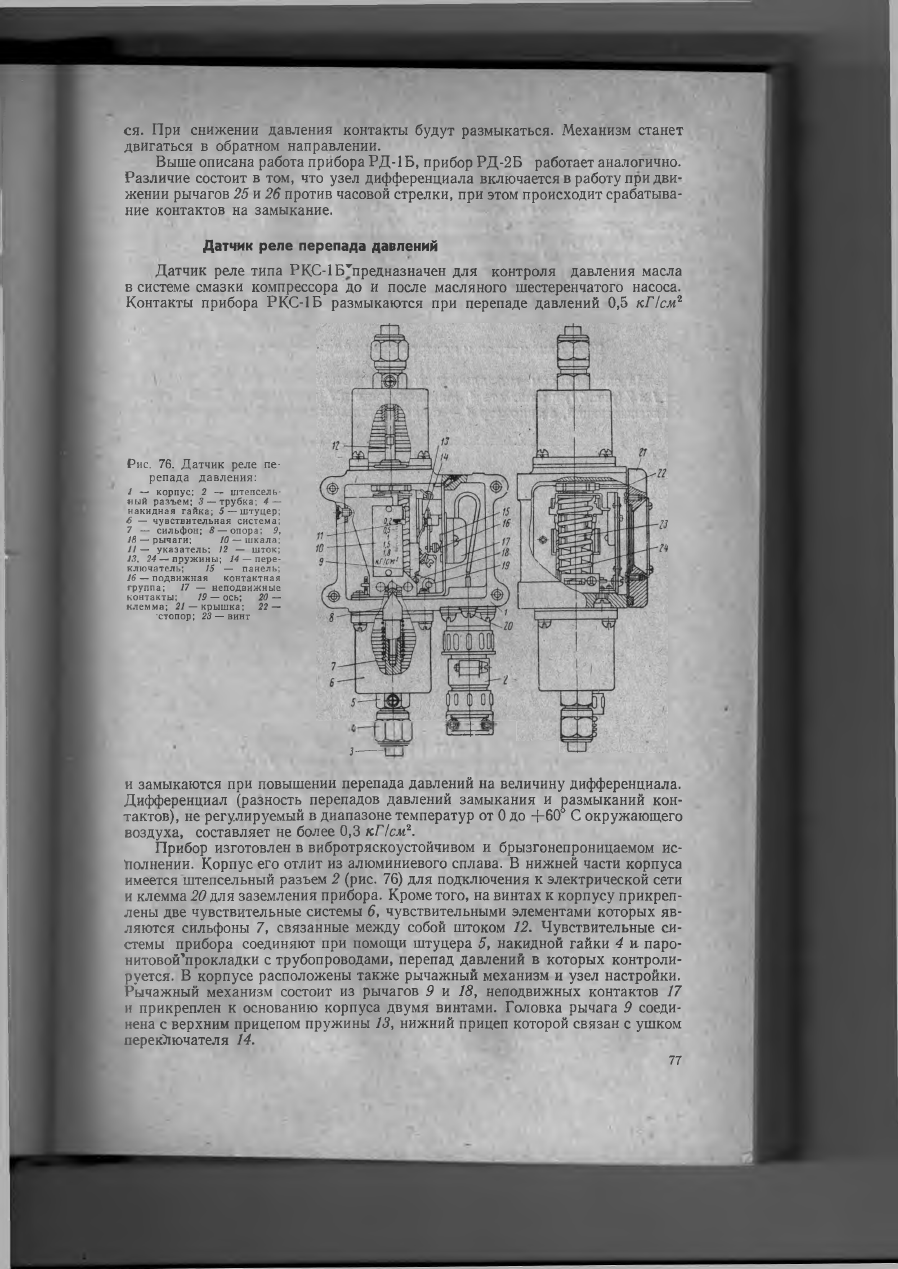

Датчик  реле  перепада  давлений

Датчик  реле  типа  РКС-1БДфедназначен  для  контроля  давления  масла

в системе  смазки  компрессора  до  и  после  масляного  шестеренчатого  насоса.

Контакты  прибора  РКС-1Б  размыкаются  при  перепаде  давлений  0,5  кГ1смг

Рис.  76.  Датчик  реле  пе­

репада  давления:

I

  —  корпус;

2  - г

  штепсель­

ный  разъем;

3

— трубка;

4 —

накидная  гайка;

5 —

 штуцер;

6   —

  чувствительная  система;

7  —  сильфон;

8

 — опора;

9,

18 —

 рычаги;

10 —

 шкала;

I I

 —  указатель;

12

  —  шток;

13,  24 —

 пружины;

14

 — пере­

ключатель;

15

  —  панель;

16 —

 подвижная

контактная

группа;

17

  —  неподвижные

контакты;

19

 — ось;

20 —

клемма;

21  —

 крышка;

22 —

•стопор;

23 —

 винт

J-----

и  замыкаются  при  повышении  перепада давлений  на  величину дифференциала.

Дифференциал  (разность  перепадов  давлений  замыкания  и  размыканий  кон­

тактов),  не регулируемый в диапазоне температур от 0 до  +60° С окружающего

воздуха,  составляет  не  более  0,3 кГ1см2.

Прибор  изготовлен в  вибротряскоустойчивом  и  брызгонепроницаемом  ис­

полнении.  Корпус его отлит  из  алюминиевого  сплава.  В  нижней  части  корпуса

имеется  штепсельный  разъем 2 (рис.  76) для  подключения  к электрической сети
и клемма 20 для заземления прибора.  Кроме того,  на винтах к корпусу прикреп­

лены  две  чувствительные  системы  6,  чувствительными  элементами  которых  яв­
ляются  сильфоны  7,  связанные  между  собой  штоком  12.  Чувствительные  си­
стемы  прибора  соединяют  при  помощи  штуцера  5,  накидной  гайки  4  и  паро-

нитовой’прокладки  с трубопроводами,  перепад  давлений  в  которых  контроли­

руется.  В  корпусе  расположены  также  рычажный  механизм  и  узел  настройки.
Рычажный  механизм  состоит  из  рычагов  9  и  18,  неподвижных  контактов  17

и  прикреплен  к  основанию  корпуса  двумя  винтами.  Головка  рычага  9  соеди­
нена с верхним  прицепом пружины  13,  нижний  прицеп  которой связан с ушком

переключателя  14.

77

Узел  настройки  включает'в себя  пружину 24,  винт 23,  указатель  11  и  шка­

лу  10.  Винт  23  от  самоотворачивания  стопорится  стопором  22.

При  работе  прибора  на  сильфоны  действует  давление,  перепад  которог»

контролируют.  Давление в  нижней  чувствительной  системе,  которая  соединена
со  стороной  нагнетания  масляного  насоса,  будет  больше,  чем  в  верхней,  сооб­

щающейся с картером компрессора.  При  заданном  перепаде  величина  этих дав­
лений  уравновешивается  усилием  пружины  24.  Контакты  прибора  в  данном
случае  замкнуты.  При  снижении  перепада  до  величины,  установленной  на
шкале,  пружина  24  поворачивает  рычаги  9  и  18  против  часовой  стрелки.  Ось
пружины  19  пересекает  ось  переключателя  14  и  происходит  размыкание  кон­

тактов.  При  повышении  перепада  давлений  на  величину  дифференциала  дви­
жение  механизмов  происходит в  обратном  порядке  и.  контакты  размыкаются.

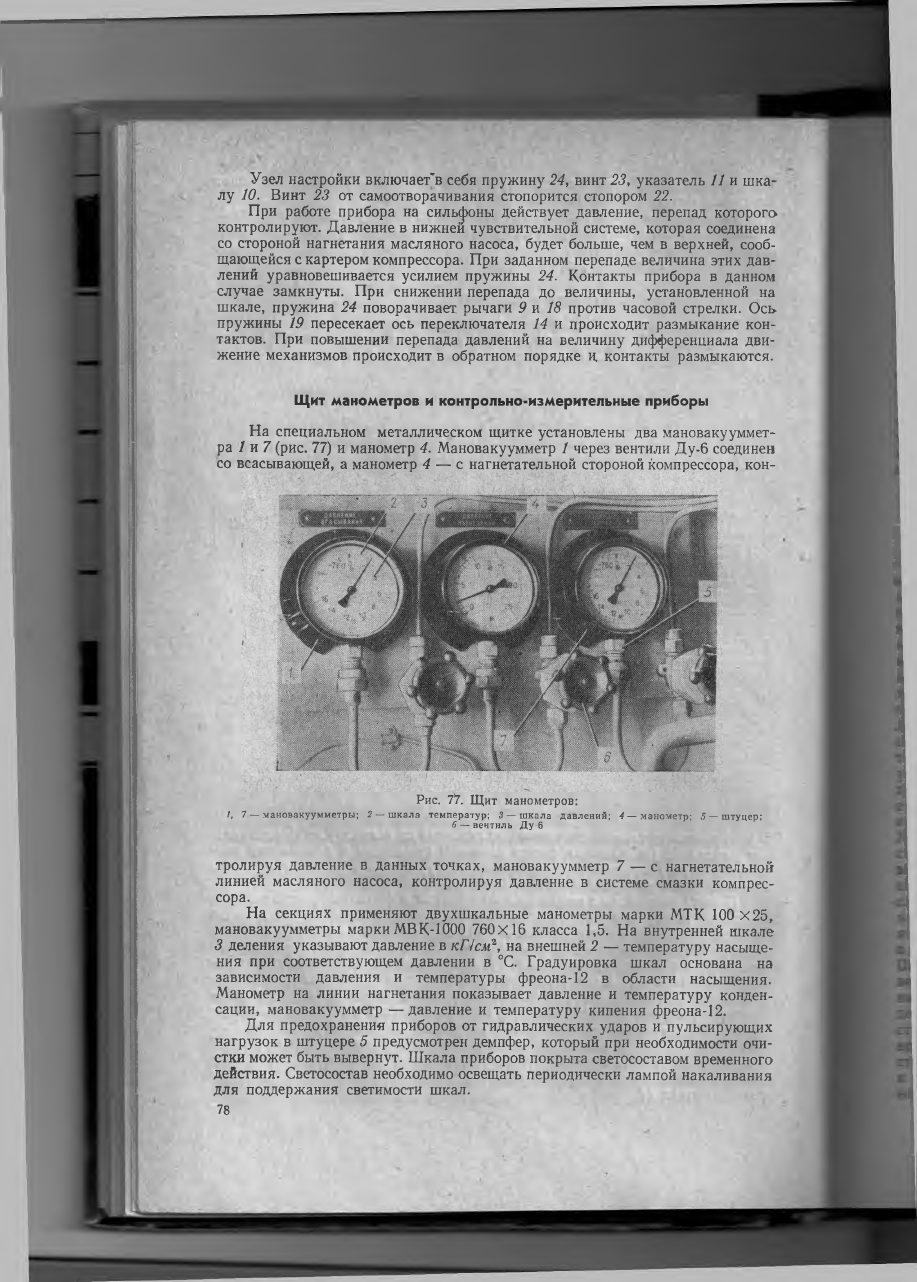

Щит  манометров  и  контрольно-измерительные  приборы

На  специальном  металлическом  щитке  установлены  два  мановакууммет-

ра  1  и  7 (рис. 77)  и манометр 4.  Мановакуумметр  1  через  вентили Ду-6 соединен
со  всасывающей,  а  манометр  4  — с  нагнетательной  стороной компрессора,  кон-

Рис.  77.  Щит  манометров:

1,

  7 — мановакуумметры;

2

 — шкала  температур;

3

 — шкала  давлений;

4 —

 манометр;  5 — штуцер;

6

 —- вентиль  Ду-6

тролируя  давление  в  данных  точках,  мановакуумметр  7  —  с  нагнетательной
линией  масляного  насоса,  контролируя  давление  в  системе  смазки  компрес­
сора.

На  секциях  применяют  двухшкальные  манометры  марки  МТК  100  Х25,

мановакуумметры  маркиМВК-ЮОО  760x16  класса  1,5.  На  внутренней  шкале
3  деления  указывают давление в кГ/см2,  на  внешней 2  — температуру насыще­

ния  при  соответствующем  давлении  в  °С.  Градуировка  шкал  основана  на

зависимости  давления  и  температуры  фреона-12  в  области  насыщения.
Манометр  на  линии  нагнетания  показывает  давление  и  температуру  конден­
сации,  мановакуумметр  — давление  и  температуру  кипения  фреона-12.

Для  предохранения  приборов  от  гидравлических  ударов  и  пульсирующих

нагрузок  в  штуцере 5 предусмотрен демпфер,  который  при  необходимости  очи­
стки может быть вывернут.  Шкала приборов покрыта светосоставом временного

действия.  Светосостав  необходимо освещать  периодически лампой  накаливания
для  поддержания  светимости  шкал.

78

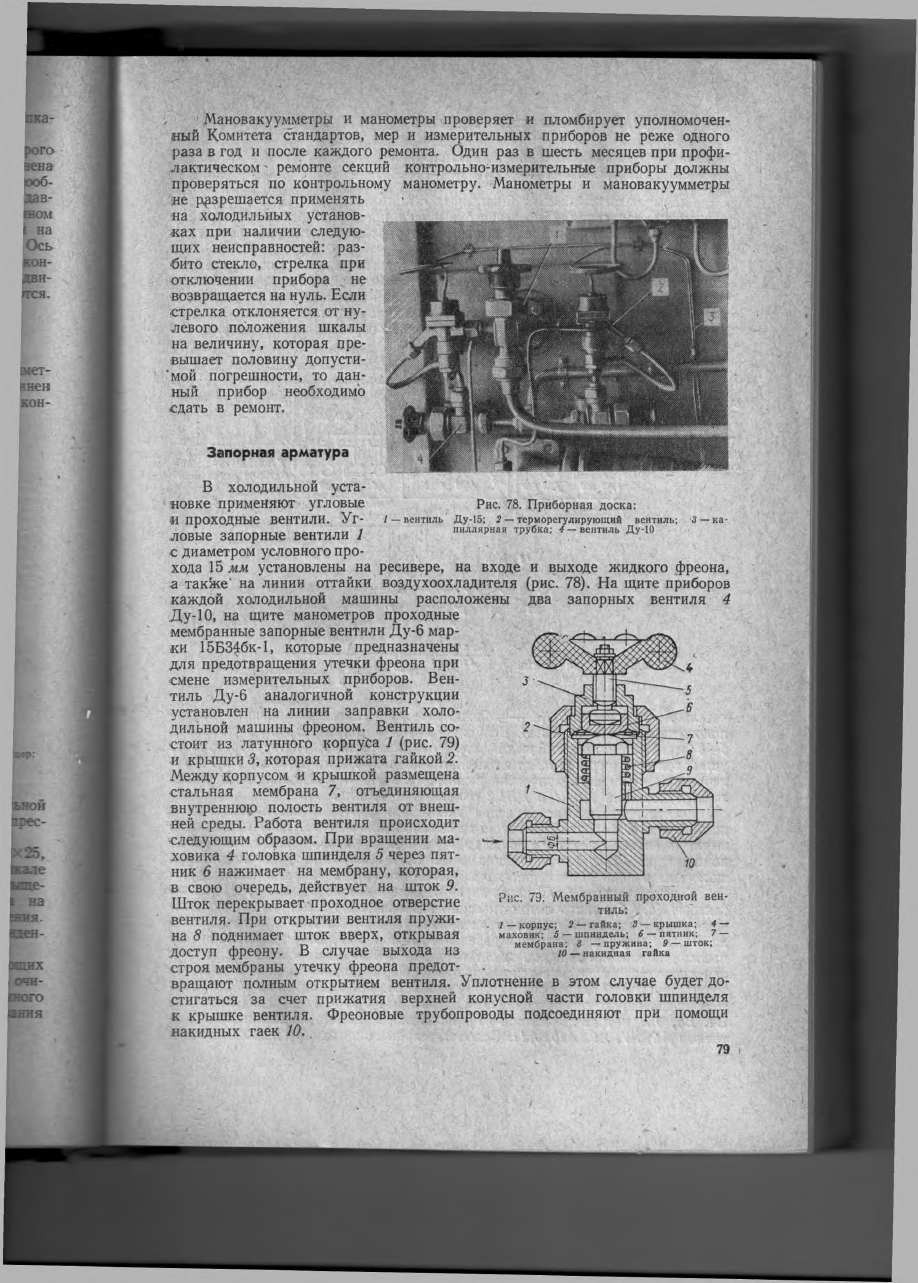

Мановакуумметры  и  манометры  проверяет  и  пломбирует  уполномочен­

ный  Комитета  стандартов,  мер  и  измерительных  приборов  не  реже  одного

раза  в год  и  после  каждого  ремонта.  Один  раз  в  шесть  месяцев  при  профи­

лактическом '  ремонте  секций  контрольно-измерительные  приборы  должны

проверяться  по  контрольному  манометру.  Манометры  и  мановакуумметры
не  разрешается  применять
на  холодильных  уста нов-

^

рого
аена

юоб-
дав-

шом

Запорная  арматура

В  холодильной  уста­

новке  применяют  угловые
и  проходные  вентили.  Уг­

ловые  запорные  вентили  1
с  диаметром  условного про­

хода  15 мм  установлены  на  ресивере,  на  входе  и  выходе  жидкого  фреона,

а  также'  на  линии  оттайки  воздухоохладителя  (рис.  78).  На  щите  приборов
каждой  холодильной  машины  расположены

два  запорных  вентиля  4

Ду-10,  на  щите  манометров  проходные

/

Рис.  78.  Приборная  доска:

вентиль  Ду-15;

2

 — терморегулирующий

вентиль:

пиллярная  трубка;

4

 — вентиль  Ду-10

Рис.  79.  Мембранный  проходной  вен

тиль:  „

/  — корпус;

2 —

 гайка;

3 —

 крышка;

4 -

маховик;

5

 — шпиндель;

6 —

 пятник;

7 -

мембрана;

8

  — пружина;

9

 — шток;

10

 — накидная  гайка
