Основные работы заключаются в установлении мансардных окон и

дополнительных элементов в соответствии с проектным решением.

Заключительные работы состоят в восстановлении кровельного ма-

териала в месте установки окна: соединении оклада и материала кровли.
Далее следует демонтаж подмостей и уборка строительного мусора.

•  Установка мансардных окон
Для оптимального обзора и удобного открывания мансардные окна

размещают таким образом, чтобы верх окна располагался на высоте
180—200 см от пола, а расстояние от пола до нижней части окна состав-
ляло 80—90 см (рис. 1.178).

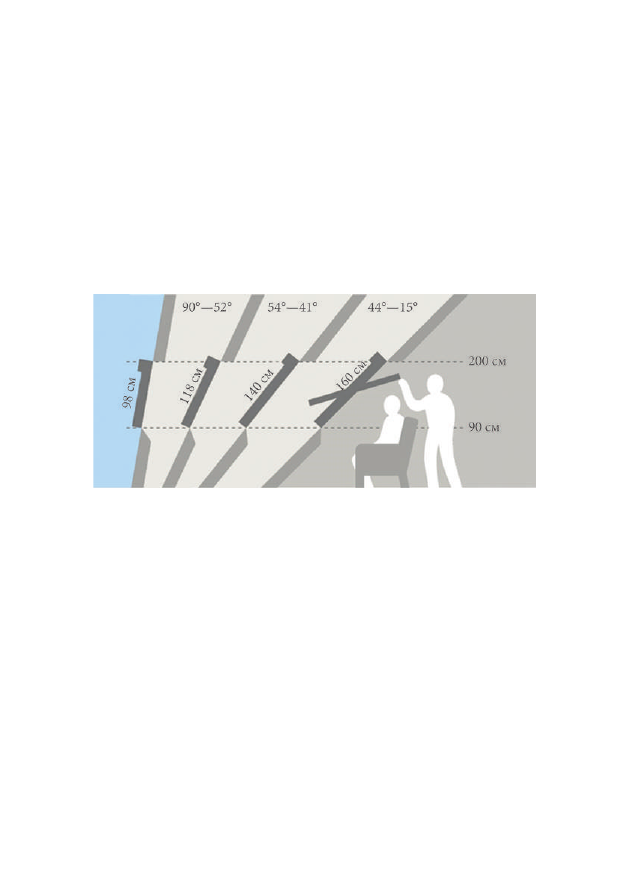

Рис. 1.178. Выбор размера и высоты установки мансардного оконного блока

Мансардные окна устанавливаются в подготовленный проем в не-

сущей конструкции кровли. Коробка мансардного окна крепится к
стропильным конструкциям при помощи специальных монтажных
уголков. Зазор между стропильным брусом и коробкой окна должен со-
ставлять от 10 до 30 мм. Этот зазор заполняется мягкой теплоизоляци-
ей (например полосами вспененного полиэтилена) для утепления от-
косов мансардного окна.

Система окладов мансардных оконных блоков должна учитывать

конструкцию кровельного покрытия, тип кровельного материала (пло-
ский или профилированный) и обеспечивать отвод осадков от оконной
коробки. Детали оклада крепятся внахлест с целью исключения про-
никновения воды. При установке окладов для профилированных кро-
вельных материалов важно, чтобы пористый уплотнитель и гибкие ча-
сти нижней секции оклада были подогнаны плотно к кровельному ма-

236

териалу во избежание попадания дождя и снега под оклад и кровельный
материал (рис. 1.179, а). При установке окладов на крышах с кровель-
ным материалом из битумной черепицы нижняя секция оклада должна
перекрывать кровельный материал с таким же нахлестом, какой при-
меняется при укладке кровельного ковра (рис. 1.179, б).

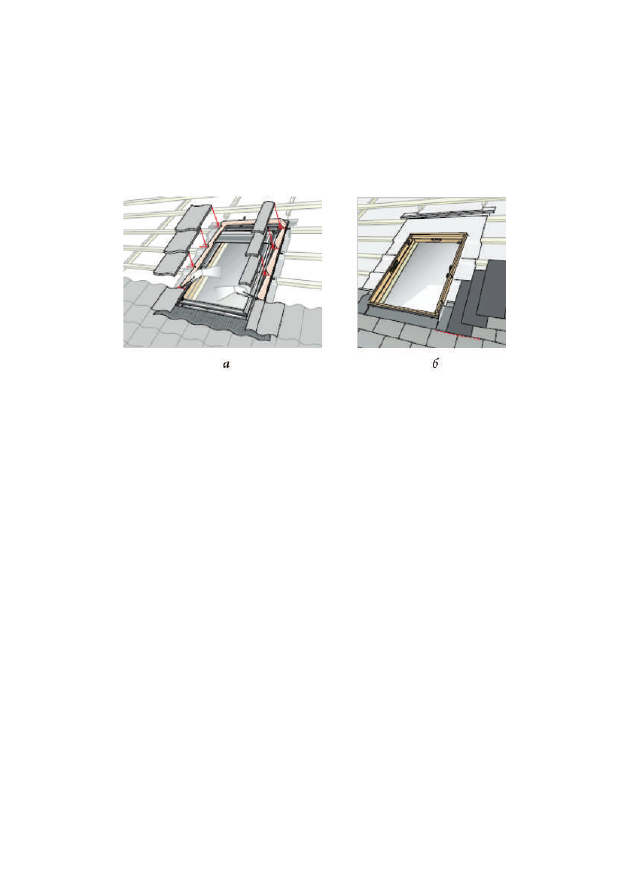

Рис. 1.179. Установка окладов:

а — для профилированного кровельного материала;

б — для плоских кровель с битумной черепицей

Мансардные окна могут устанавливаться как отдельно друг от друга

(одиночная установка), так и группами (комбинированная установка).
В случае комбинированной установки расстояния между коробками
окон по горизонтали и вертикали должны составлять 100 мм. Согласно
СП 54.13330.2011 [49] для мансардных этажей при использовании ман-
сардных окон площадь световых проемов должна составлять не менее
10 % от площади пола освещаемого помещения.
