Двухкамерный стеклопакет. Стеклопакет имеет внешнее закаленное

стекло с низкоэмиссионным покрытием, а также наружное покрытие
«антироса» (снижает вероятность выпадения росы). Имеет лучшие те-
плосберегающие характеристики и повышенную защиту от шума. Такие
пакеты применяются для зданий с повышенными требованиями к те-
плоизоляции, а также в регионах с суровыми зимами и обильными сне-
гопадами.

Рассмотрим некоторые модели стеклопа-

кетов, изготовленных из клееной древесины
северной сосны, которые выпускает компа-
ния VELUX.

Окна серии VELUX GZL (среднеповорот-

ные) относятся к классу «Стандарт» и пред-
ставляют собой мансардные окна с открыва-
нием по центральной оси (рис. 1.171).

Вентиляция помещения при закрытом

окне осуществляется при помощи специаль-
ного клапана со съемным фильтром, распо-
ложенного в верхней части окна. На вну-

тренней части окна находятся кронштейны, на которые монтируют
шторы или жалюзи (рис. 1.172, а).

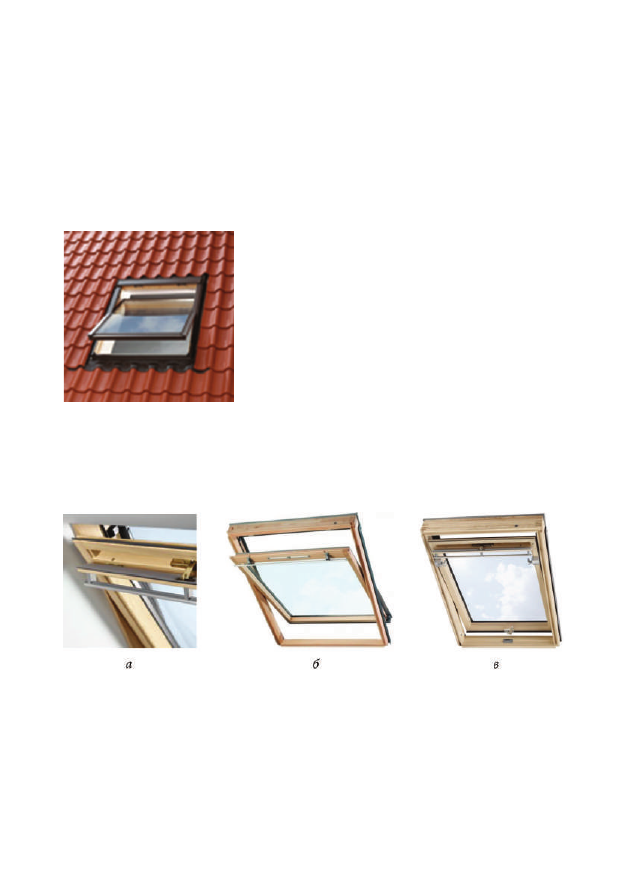

Рис. 1.172. Мансардные окна VELUX GZL:

а — вентиляционное устройство

для щелевого проветривания; б — VELUX GZL 1059 (ручка сверху);

в — VELUX GZL 1059b (ручка снизу)

•  VELUX GZL 1059 — мансардное окно, основой которого служит

усиленный энергосберегающий стеклопакет. Ручка открывания распо-
ложена в верхней части окна. Для того чтобы окно можно было откры-

Рис. 1.171. Мансардное

окно VELUX GZL

231

вать вручную, его располагают на расстоянии 90—20 см от пола. Если
окно расположено выше, то для его открывания используют специаль-
ный стержень или шнур (рис. 1.172, б).

•  VELUX GZL 1059b — мансардное окно, отличительной особенно-

стью которого является ручка открывания, расположенная в нижней
части окна. Это позволяет монтировать окно на высоте 120—170 см от
пола и открывать его вручную (рис. 1.172, в).

•  VELUX GZL 1073b — мансардное окно, основой которого служит

многофункциональный стеклопакет, имеющий двухслойное внутреннее
стекло «триплекс». Ручка открывания окна расположена внизу.

Окна серии VELUX GGL (среднеповоротные) относятся к классу

«Классика» и представляют собой мансард-
ные окна с открыванием по центральной оси
(рис. 1.173).

При закрытом окне вентиляция помеще-

ния осуществляется через клапан-форточку,
конструктивно объединенный с ручкой для
открывания, расположенной в верхней ча-
сти окна (рис. 1.174, а). На внутренней части
окна находятся кронштейны, на которые
монтируют шторы или жалюзи, а также си-
стемы электрооборудования: шторки, дат-
чики дождя, рольставни и т.д., управлять
которыми можно дистанционно.

•  VELUX GGL 3073 — мансардное окно, основу которого составляет

стеклопакет с ламинированным внутренним стеклом «триплекс» и за-
каленным внешним стеклом с самоочищающимся покрытием Easy clean
(рис. 1.174, б).

•  VELUX GGL 3065 — мансардное окно, основу которого составляет

двухкамерный стеклопакет с повышенными теплосберегающими харак-
теристиками. Окно имеет металлизированное покрытие, которое по-
зволяет снизить его излучательную способность и сохранить тепло в
помещении. VELUX GGL 3065 позволяет исключить промерзание и спо-
собно поддерживать заданную температуру в комнате при очень низких
температурах на улице; применяется в регионах с холодным климатом.

•  VELUX GGL 3173 — мансардное окно, оснащенное накладками из

меди, а не из алюминия. Предназначено для использования в медных

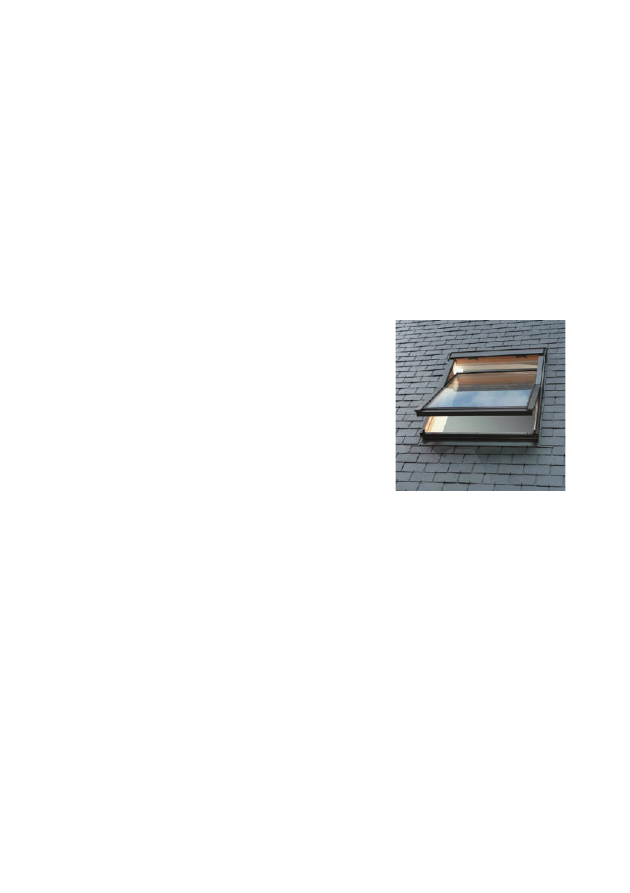

Рис. 1.173. Мансардное

окно VELUX GGL

232

кровях. Применение алюминиевых конструкций в медных кровлях не-
допустимо, так как при соприкосновении меди и алюминия происходят
разрушительные коррозионные процессы. Оклад — элемент, соединя-
ющий кровельный материал и оконную коробку, — должен быть также
выполнен из меди.

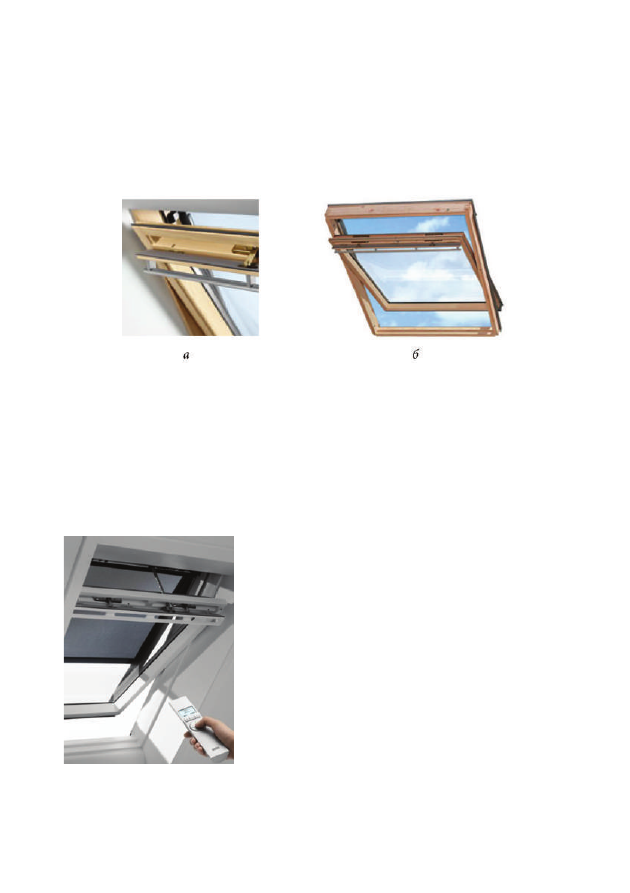

Рис. 1.174. Мансардные окна VELUX GGL:

а — клапан-форточка

для проветривания помещения; б — VELUX GGL 3073

Все мансардные окна VELUX GZL и GGL поворачиваются по цен-

тральной оси практически на 180°, снабжены специальной задвижкой,
которая может фиксировать их в открытом положении, и могут при-
меняться для любых кровель с углом наклона 15—90°.

Окна серии VELUX Integra (среднеповоротные)

Мансардные окна VELUX Integra пред-

ставляют собой многофункциональные сте-
клопакеты, снабженные встроенным элек-
трооборудованием, которое позволяет
управлять как самим окном, так и различ-
ными аксессуарами к нему (рольставнями,
шторой, подсветкой и т.д.) (рис. 1.175). Ради-
ус действия дистанционного пульта в доме
составляет не менее 30 м. Окно снабжено
датчиком дождя — при первых каплях, по-
павших на стекло, оно автоматически за-
крывается, сохраняя помещение абсолютно
сухим. VELUX Integra легко встраивается в
систему «Умный дом».

Рис. 1.175. Мансардное

окно GGL/GGU Integra

233

Мансардные окна VELUX Integra имеют 2 варианта исполнения:
•  VELUX GGL Integra — окно, изготовленное на базе классического

деревянного окна GGL;

•  VELUX GGU Integra — окно, изготовленное из клееной древесины

с белым влагостойким полиуретановым покрытием; предназначено для
помещений с повышенной влажностью (кухни, ванные комнаты и т.д.).

Окна серии VELUX GPL (с комбинированным открыванием)
Мансардные окна VELUX GPL соединяют в себе 2 типа открывания:

по центру и снизу вверх по верхней оси. При открывании по централь-
ной оси, как и в других моделях окон VELUX с центральным открыва-
нием, оконная рама разворачивается на 160° и фиксируется. При от-
крывании по верхней оси окно открывается на 45° (рис. 1.176).

В окнах GPL используется многофункциональный стеклопакет «три-

плекс» с закаленным внешним стеклом и двухслойным ламинирован-
ным внутренним стеклом. Мансардные окна VELUX GPL (как и модель
GGL) имеют вентиляционный клапан-форточку и дополнительную руч-
ку открывания, размещенную снизу. С ее помощью окно может откры-
ваться снизу вверх. Окно GPL может использоваться в качестве аварий-
ного выхода или в случаях, когда необходим доступ на кровлю. Ман-
сардные окна VELUX GPL используются при малом уклоне кровли (угол
уклона от 15 до 55°).

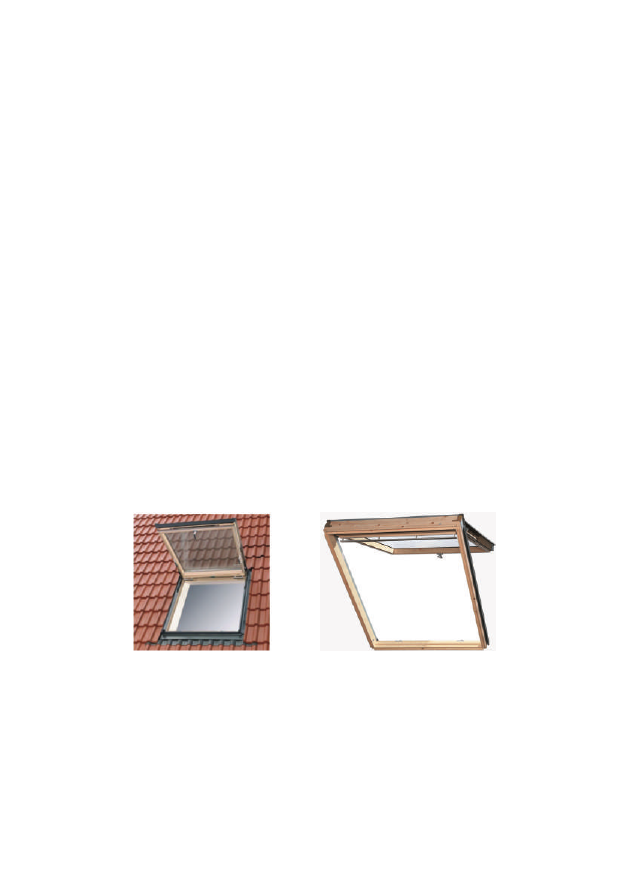

Рис. 1.176. Мансардное окно VELUX GPL

Террасы VELUX

Каждая секция Террасы VELUX состоит из наклонного и вертикаль-

ного элементов. Вертикальный элемент может быть распашным (откры-
ваться по боковой оси) либо глухим (не открываться). Наклонный эле-
мент открывается по верхней оси на угол 45°. Подобных секций может

234

быть несколько. Все элементы Террасы выполнены из многофункцио-
нальных стеклопакетов (рис. 1.177).

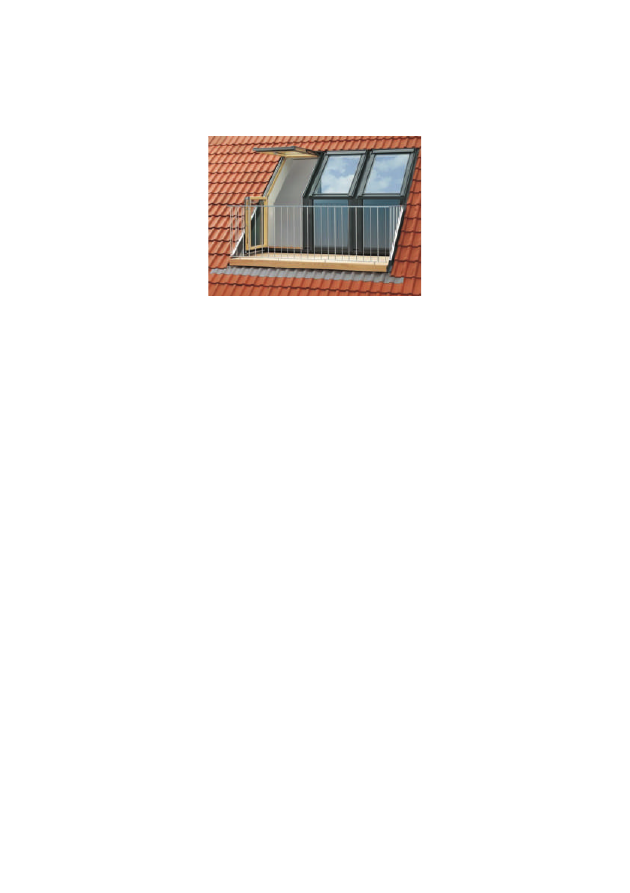

Рис. 1.177. Терраса VELUX

Монтаж мансардных окон

•  Выбор мансардного окна
Выбор мансардного окна осуществляется с учетом назначения и тем-

пературно-влажностного режима эксплуатации помещения. Для жилых
помещений — спален, детских, гостиных, кабинетов — с нормальным
влажностным режимом (менее 55 %) применяются деревянные ман-
сардные окна (например модели GGL, GPL и т.д.). Для «влажных» по-
мещений — ванная, санузел, бассейн, зимний сад — с влажностью вну-
три более 55 % применяется белое влагостойкое окно (например модели
GGU/GPU и т.д.).

Определение размеров оконного блока производится с учетом угла

наклона крыши и стропильной системы сооружения, а также условий
оптимального обзора и освещенности помещения.

•  Порядок выполнения работ
Подготовительные работы выполняются перед началом установки

мансардных окон и включают следующие операции:

•  очистку места установки окон и нижележащих конструкций от по-

сторонних предметов и строительного мусора;

•  установление подмостей на ровной поверхности под местом уста-

новки мансардных окон и закрепление строп монтажного пояса к на-
дежному основанию;

•  выполнение раскрытия крыши в месте установки мансардных окон

с использованием специальных инструментов.
