Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

48

Кислотоупорный  цемент  получают  совместным  помолом

или смешиванием молотого кварцевого песка (SiO

2

) и кремнеф-

тористого  натрия  (Na

2

SiF

6

).  Затворяют  такой  цемент  жидким

стеклом. Кварцевый песок можно заменить порошком андезита.

Применение: кислотостойкие замазки, растворы, бетоны.
При твердении зерна песка обволакиваются и скрепляются

аморфным  кремнеземом.  Прочность  бетона  50–60  МПа,  разру-
шается в едких щелочах.

3.4. Гидравлические вяжущие вещества


3.4.1. Портландцемент
Портландцемент  –  порошкообразный  материал,  содержа-

щий  искусственные  минералы  (силикаты  кальция  70–80 %),
большинство  из  которых  в  природе  не  встречаются.  Эти  мине-
ралы  обладают  высокой  химической  активностью  и  способны
взаимодействовать с водой. Портландцемент получают при тон-
ком измельчении цементного клинкера с добавкой 3–5 % гипса.

Клинкер  получают  в  виде  гранул  размером  10–20  (40)  мм

обжигом  до  спекания  сырьевой  смеси  известняка  и  глинистых
пород. Клинкер определяет качество портландцемента.

Состав портландцемента
Химический, %:  CaO  –  63–66;  SiO

2

  –  21–24;  Al

2

O

3

  –  4–8;

Fe

2

O

3

 – 2–4; MgO – 0,5–5 и др.

Минеральный состав:
–  алит    3CaO

.

 SiO

2

 (C

3

S) – 45–60 %;

–  белит  2CaO

.

 SiO

2

 (C

2

S) – 20–30 %;

–  трехкальциевый алюминат  3CaO

.

 Al

2

O

3

(C

3

A) – 4–12 %;

–  четырехкальциевый алюмоферрит
4CaO

.

 Al

2

O

3

.

 Fe

2

O

3

(C

4

AF) – 10–20 %.

В  состав  клинкера  входят  также  свободные  СаО  (допуска-

ется    1 %), MgO (допускается     5 %).

49

Наиболее  быстро  гидратирующимися  минералами  цемент-

ного клинкера являются трехкальциевый алюминат и трехкаль-
циевый  силикат;  самая  медленная  гидратация  происходит  у
двухкальциевого силиката.

суток

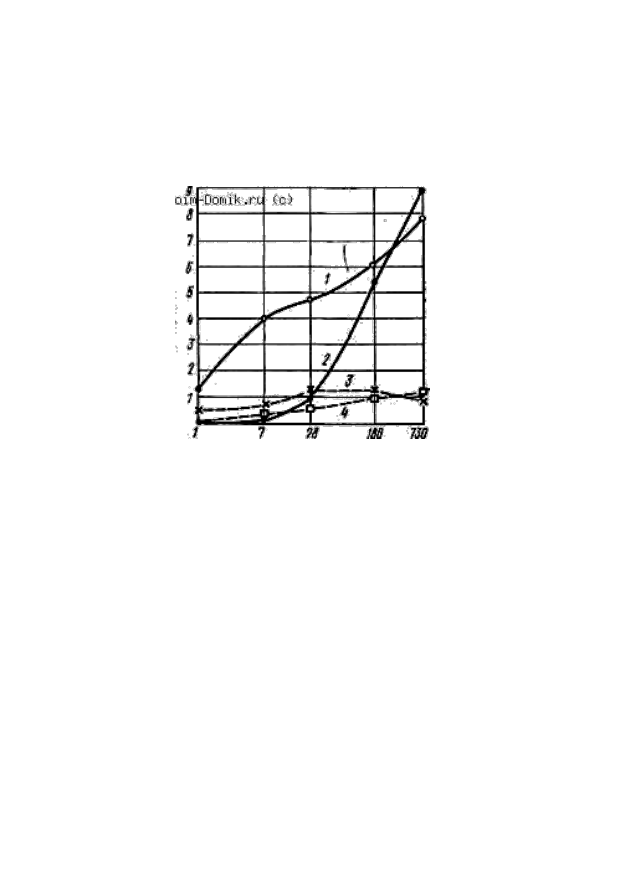

Рис. 3.1. Нарастание прочности клинкерных минералов

во времени: 1 – C

3

S; 2 – C

2

S; 3 – C

3

A; 4 – C

4

AF

Вещественный  состав  цемента:  содержание  клинкера,

гипса  и  активных  минеральных  добавок.  Например,  шлаковый
портландцемент  содержит:  клинкера  –  57,  шлака  –  40,  гипса  –
3 %.


Технология получения портландцемента
Производство  портландцемента  может  быть  разделено  на

два комплекса операций. Первый включает изготовление клин-
кера, второй – получение портландцемента измельчением клин-
кера совместно с гипсом, активными минеральными и другими
добавками.  Получение  клинкера  –  наиболее сложный  и  энерго-
емкий процесс, заключающийся в добыче сырья, его смешении
и обжиге.

Отн

ос

ительна

я

про

чно

сть

кл

инк

ер

ны

х

ми

нер

ал

ов

50

Сырье:  известняки,  мел,  мергели  (СаСО

3

)  –  75 %;  глина

(SiO

2

, Al

2

O

3

, Fe

2

O

3

) – 25 %. Применяют добавки отходов (шлаки,

нефелиновый шлам).

Топливо: природный газ, реже мазут. 1/4 стоимости готово-

го  цемента  –  это  затраты  на  топливо,  поэтому  его  расходуют
экономно.

Подготовка сырья – измельчение и смешивание исходных

компонентов в соответствующих пропорциях.

В настоящее время применяют два основных способа под-

готовки  сырьевой  смеси  из  исходных  компонентов:  «мокрый»,
при  котором  помол  и  смешение  сырья  осуществляют  в  водной
среде,  и  «сухой»,  когда  материалы  измельчают  и  смешивают  в
сухом виде.

Сухой  способ  – совместное  измельчение  известняка  и  гли-

ны  в  мельницах  с  одновременной  сушкой  до  влажности  1–2 %
(сырьевая мука). Хранят в силосах. Предъявляются повышенные
требования к качеству известняка и глины (W до 10–15 %, одно-
родность).  Недостатки:  пыление,  дополнительные  требования

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОЦЕССА

ПОЛУЧЕНИЯ ПОРТЛАНДЦЕМЕНТА

Добыча сырья

Приготовление сырьевой смеси

Обжиг до спекания

Охлаждение клинкера

Помол клинкера с добавками гипса

Хранение портландцемента

51

к качеству оборудования. Достоинство: экономичность – затра-
ты тепла в 1,5–2 раза меньше, чем при мокром способе.

Мокрый  способ  –  при  повышенной  влажности  сырья:  из-

мельчение и смешивание в водной среде (35–45 % воды в соста-
ве шлама). Глину перерабатывают в глиноболтушках. Добавля-
ют дробленый известняк, все компоненты поступают в шаровую
мельницу.  Готовый  шлам  хранят  в  шлам-бассейнах.  Несколько
снижают влажность шлама добавки СДБ. Достоинство: невысо-
кие  требования  к  качеству  сырья  при  хорошем  качестве  порт-
ландцемента.  Недостаток:  повышенная  энергоемкость  произ-
водства.

Каждый из этих способов имеет свои положительные и от-

рицательные стороны. В водной среде облегчается измельчение
материалов, при их совместном помоле быстро достигается вы-
сокая  однородность  смеси,  но  топлива  на  обжиг  расходуется  в
1,5–2 раза больше, чем при сухом.

Сухой  способ,  несмотря  на  его  технико-экономические

преимущества по сравнению с мокрым, длительное время нахо-
дил  ограниченное  применение  из-за  пониженного  качества  по-
лучаемого клинкера. Однако успехи в технике тонкого измель-
чения  и  гомогенизации  сухих  смесей  обеспечили  возможность
получения высококачественных портландцементов и по сухому
способу.

Тенденции  в  мировом  цементном  производстве:  1)  совер-

шенствование оборудования и технологий; 2) скоростной обжиг
в высокопроизводительных печах; 3) перевод с мокрого способа
на полусухой и сухой; 4) создание принципиально новых техно-
логий.

Обжиг сырьевой смеси  производят во вращающихся печах:

при сухом способе – 7 × 95 м; при мокром – (5–7) × 185 (230) м.
Производительность  –  более  100  т/ч  (3000  т/сут).  Вращение
1–2 об/мин.

Помол  клинкера.  Производительность  мельниц  –  100  т/ч  и

более. Мелющие тела – стальные шары и цилиндры. Использу-
ются центробежные сепараторы для отделения крупных частиц,
направляемых  на  домол.  Тонкость  помола  –  4000–5000  см

2

/г.

52

При помоле добавляется гипс (до 3,5 % по SO

3

) для замедления

сроков схватывания. Хранится цемент в силосах из железобето-
на диаметром до 15 м и высотой до 30 м для охлаждения (после
помола  температура  равна  80–120

°С)  и  гашения  свободного

СаО.

Твердение  портландцемента.  После  затворения  водой  об-

разуется цементное тесто, которое в течение 1–3 часов не теряет
пластичности.  Затем  происходит  схватывание  (до  10  ч),  тесто
загустевает.  Далее  твердение.  Процессы  гидратации  цемента  –
это химические реакции при схватывании и твердении.

Реакции с водой (растворение):
1)  2 (3CaO

.

 SiO

2

) + 6H

2

O = 3CaO

.

 2SiO

2

.

 3H

2

O + 3Ca(OH)

2

;

                        алит                            гидросиликат кальция

2)  2 (2CaO

.

 SiO

2

) + 4H

2

O = 3CaO

.

 2SiO

2

.

 3H

2

O + Ca(OH)

2

;

                        белит                           гидросиликат кальция


3)  3 CaO

.

 Al

2

O

3

 + 6H

2

O = 3 CaO

.

 Al

2

O

3

.

 6H

2

O;

                                               гидроалюминат (рыхлая структура)

3 CaO

.

 Al

2

O

3

 + 3 (CaSO

4

.

 2H

2

O) + 26H

2

O =

= 3 CaO

.

 Al

2

O

3

.

 3CaSO

4

.

 32H

2

O;

                          эттрингит  (увеличенный  вдвое  по  сравнению  с  исход-
ными  продуктами  объем,  уплотняет  структуру  цементного  камня);
гидросульфоалюминат  кальция  осаждается  на  поверхности  частиц
3CaO

.

Al

2

O

3

, замедляя их гидратацию и продлевая схватывание цемента

4)  4CaO

.

 Al

2

O

3

.

 Fe

2

O

3

 + m H

2

O =

             = 3CaO

.

 Al

2

O

3

.

 6H

2

О+ CaO

.

 Fe

2

O

3

.

 n H

2

O

                   гидроалюминат            гидроферрит
               (связывается гипсом)


В  результате  процессов  гидратации  образуется  цементный

гель.  Затем  происходят  процессы  структурообразования,  обра-
зования  новых  связей  кристаллов  и  упрочнения  цементного
камня.
