Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

58

гипс (диатомит, трепел, опока) или (пемза, туф, топливная зола).
Активный кремнезем добавок связывает Са(ОН)

2

:

Са(ОН)

2

 + SiO

2

 + mH

2

O = CaO

.

 SiO

2

.

 nH

2

O.

                                  активный              гидросиликат кальция

Добавок  –  от  20  до  40 %.  М300,  400,  500.  Высокая  водо-

стойкость,  стойкость  к  сульфатной  коррозии,  малая  стоимость.
Применяется для подводных бетонных конструкций. На воздухе
происходит большая усадка; малая морозостойкость. Не приме-
няется при зимнем бетонировании (малое тепловыделение, мед-
ленное твердение).

6. Шлакопортландцемент (ШПЦ) дешевле портландцемен-

та на 20 %. Получают совместным помолом клинкера со шлаком
(доменным)  и  гипсом.  Шлака  –  21

–

80 %.  Состав  шлаков  напо-

минает  клинкер:  CaO,  SiO

2

,  Al

2

O

3

,  MgO.  Модуль  основности

шлака  М

о

  =  (CaO  +  MgO)  /  (SiO

2

  +  Al

2

O

3

).  М

о

    1

–

  основные

(более активные); М

о

   1

–

 кислые.

При  получении  производят  грануляцию  шлака  охлаждени-

ем водой (распадается на зерна). Нет кристаллов

–

 стеклообраз-

ное состояние. ШПЦ имеет умеренную водопотребность, более
морозостоек и воздухостоек, чем пуццолановый; стоек в мягких
и сульфатных водах (мало Са(ОН)

2

). Рекомендуется пропарива-

ние.  Недостаток  (относительный)

–

  медленное  твердение.  При-

меняется в наземном, подземном, подводном строительстве.

7.  Глиноземистый  цемент:  СаО

–

  44

–

55 %,  SiO

2

–

  5

–

10 %,

Al

2

O

3

–

 35

–

40 %. Основной минерал – CaO Al

2

O

3

 [(CA)]. Сырье –

известняк  и  боксит  (Al

2

O

3

.

 nH

2

O).  Температура  обжига  1300

–

1400

ºС

.

Трудно размалывается клинкер, сырье дорогое. Извест-

на технология производства глиноземистого шлака в доменном
производстве. Твердение:

2 (CaO

.

 Al

2

O

3

) + 11 Н

2

О = 2 CaO

.

 Al

2

O

3

.

  8 Н

2

О + 2Al (ОН)

3

.

двухкальциевый гидроалюминат

Свойства:  1)  быстрое  нарастание  прочности (через  1  сут  –

более 50 % прочности, 3 сут

–

 100 %); начало схватывания после

30 мин, конец – не более чем через 12 ч;  2) большое тепловыде-

59

ление  при  схватывании  (при  разогреве  до  25

–

30 %  начинается

переход  двухкальциевого  гидроалюмината  в  трехкальциевый
гидроалюминат с внутренним напряжением и снижением проч-
ности в 2

–

3 раза); нельзя пропаривать и применять для массив-

ных конструкций; 3) высокая прочность и стойкость к агрессив-
ным средам за счет отсутствия Са(ОН)

2

.

Марки 400, 500, 600. Применяют для аварийных работ; для

конструкций,  работающих  в  агрессивных  средах;  работ  в  зим-
них условиях; уплотнения скважин в нефтедобыче.

8. Расширяющийся  цемент.  Известны  разные  составы.

Смешивают: глиноземистый цемент – 3,5 части, гипс

–

 1 часть,

гидроалюминат  кальция  (молотый)

–

  0,5  части.  Быстросхваты-

вающийся  и  быстротвердеющий.  Получают  бетоны,  непрони-
цаемые  для  воды,  бензина,  керосина.  Применяют  для  заделки
стыков в метро, при авариях и т.д.

9. Напрягающий цемент: портландцемент

–

 70 %, глинозе-

мистый  цемент

–

  20 %,  гипс

–

  10 %.  Удельная  поверхность  –

4000

–

5000  см

2

/г.  После  схватывания  и  набора  некоторой  проч-

ности расширяется, напрягая арматуру. Энергия самонапряже-
ния: НЦ-2 (2 МПа), НЦ-4 (4 МПа), НЦ-6 (6 МПа). Начало схва-
тывания  –  не  более  30  мин,  конец  –  не  более  4  ч.  Через
1 сут

–

 15 МПа, 28 сут

–

 50 МПа. Свойства: трещиностойкость,

водонепроницаемость,  газонепроницаемость.  Применяют  для
хранилищ  бензина,  подводных  и  подземных  напорных  соору-
жений.

3.4.3. Вяжущие вещества автоклавного твердения

Условия  твердения  –  среда  насыщенного  водяного  пара.

Температура  175

–

200

°С,  давление  0,9

–

1,3  МПа.  В  состав  авто-

клавных вяжущих входят различные виды SiO

2

 и СаО.

1.  Силикатные:  известь  (гашеная  или  молотая  кипелка)  +

кварцевый песок.

60

При  автоклавной  обработке  образуются  гидросиликаты

кальция: СаО + SiO

2

 + mH

2

O = CaO

.

 SiO

2

.

 nH

2

O, чаще всего со-

става 5СаО

.

 6SiO

2

.

 nH

2

O, где n = 3

–

10,5.

2.  Шлаковые.  В  качестве  кремнеземистого  компонента

–

молотые металлургические и топливные шлаки.

3. Зольные – на основе каменноугольной золы от сжигания

угля (кремнеземистый компонент), сланцев или высококальцие-
вой золы (известковый компонент).

4.  На  основе  отходов  химической  (нефелиновый  шлам)  и

горнодобывающей промышленностей.

Область  применения:  газо-,  пеносиликаты,  силикатные

плотные  материалы  (тяжелый  силикатный  бетон,  силикатный
кирпич).

61

4. БЕТОНЫ

4.1. Общие сведения и классификация бетонов


Бетон

–

  искусственный  каменный  материал,  полученный  в

результате  затвердевания  тщательно  подобранной  смеси  вяжу-
щего,  воды,  мелкого  и  крупного  заполнителей,  а  также  специ-
альных добавок. Вяжущие и вода образуют  цементный камень.
Заполнители

–

  инертные  (песок,  щебень,  гравий),  составляют

скелет  бетона,  уменьшают  его  усадку.  Легкие  заполнители
уменьшают  плотность  и  теплопроводность.  Заполнителями  яв-
ляются щебень из местных горных пород, отходы производства
(шлак); занимают 80

–

85 % объема бетона. В зависимости от ви-

да заполнителей можно получать бетоны разной прочности, лег-
кие,  жароупорные  и  др.  Кроме  того,  заполнители  снижают
стоимость бетона.

Состав  бетонной  смеси  подбирают  таким  образом,  чтобы

при данных условиях твердения бетон обладал заданными свой-
ствами (прочностью, морозостойкостью, плотностью и др.).

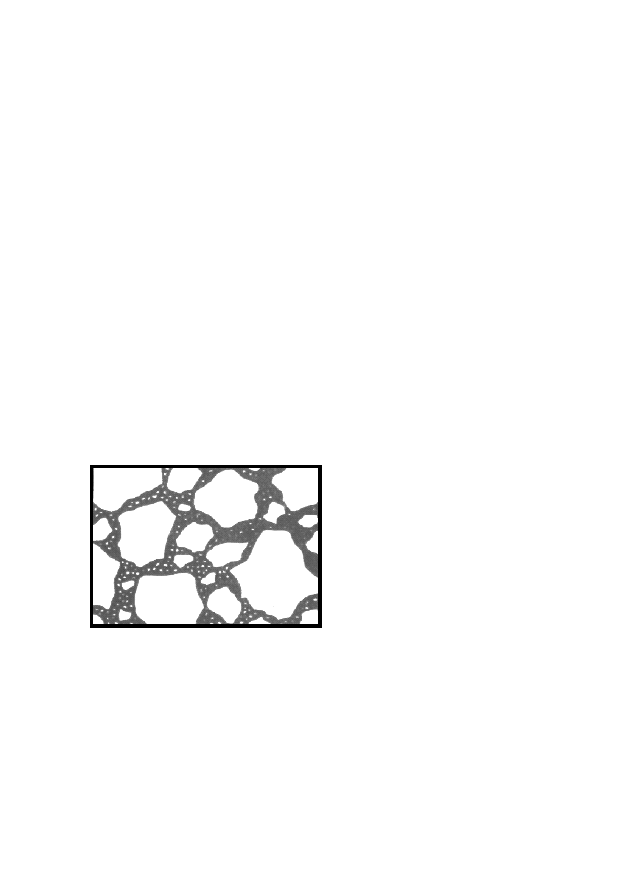

Рис. 4.1. Структура бетона
(частицы крупного и мелкого

заполнителей – светлые,

цементный камень – черный)


Бетон известен давно. В Древнем Риме, например, из бетона

на извести был построен ряд сложных инженерных сооружений.
Существует  мнение,  что  блоки  внутренней  части  египетских
пирамид  также  были  изготовлены  из  бетона,  вяжущим  в  кото-
ром служила известь. Широкое применение бетона началось по-
сле  освоения  промышленного  производства  портландцемента.

62

Современное строительство немыслимо без бетона – он стал ос-
новным  строительным  материалом,  что  объясняется  его  эконо-
мичностью, технологичностью и доступностью основных сырь-
евых материалов.

Классификация бетонов

Основные  признаки  классификации  бетонов:  1)  средняя

плотность;  2)  вид  вяжущего;  3)  структура;  4)  вид  заполнителя;
5) назначение.

По средней плотности:

–  особо тяжелые, более 2500 кг/м

3

(магнетит, барит, чугунный скрап);

–  тяжелые, 1800–2500 кг/м

3

;

–  легкие, 500–800 кг/м

3

;

–  особо легкие (теплоизоляционные),

менее 500 кг/м

3

По виду вяжущего:

–  цементные;

–  силикатные (автоклавного твердения);

–  гипсовые;

–  асфальтобетоны;

–  полимербетоны

По структуре:

–  плотные;

–  поризованные  (в  цементном  камне

есть поры);

–  крупнопористые  (недостаток  цемент-

ного вяжущего);

–  ячеистые (газо- и пенобетоны)

По виду заполнителей:

–  тяжелые (щебень);
–  легкие пористые (керамзит);
–  виде газа и пены

По назначению:

–  конструкционные;

–  гидротехнический;

–  для стен и легких перекрытий;

–  дорожный (для дорог, аэродромов);

–  специальный (химически стойкий,

жаростойкий, декоративный, особо
тяжелый, полимербетон)
