Подходящую для отдыха страну по температурному фактору можно выбрать, ориентируясь

по

цвету

и

уточняя

температуру

места

пиксельной

пипеткой.

Выбирать  место  отдыха  можно  не  только  по  карте  температур,  но  и  осадков.  Представьте,  что
Вы  попали  в  жаркую  страну,  в  которой  ежедневно  льет  дождь!...  Карта  октябрьских  осадков
также есть в нашем распоряжении и с ней можно работать, как и с картой температур.

Скажем, что в дождливом Питере и туманном Лондоне летом выпадает  за месяц примерно

60

мм

осадков,

а

в

солнечной

Барселоне

порядка

30

мм.

Можно наложить слой осадков на слой температур и поочередно снимать пиксельной пипеткой
значения  температур  или  осадков,  активируя  тот  или  иной  слой.  Так  можно  выбрать  точки,
подходящие  одновременно  по  температурам  и  осадкам.  -  А  можно  ли  сразу  выбрать  ВСЕ
территории, пригодные одновременно и по температурам и по осадкам? – В ГИС это можно!

В  ГИС  имеются  инструменты  растровой  алгебры:  реклассификаторы  и  калькуляторы

растров. Реклассификатор позволяет отобрать все клетки растра в диапазоне заданных значений.
Например,  нас  интересуют  только  территории  с  температурами  не  ниже  22  и  не  выше  30

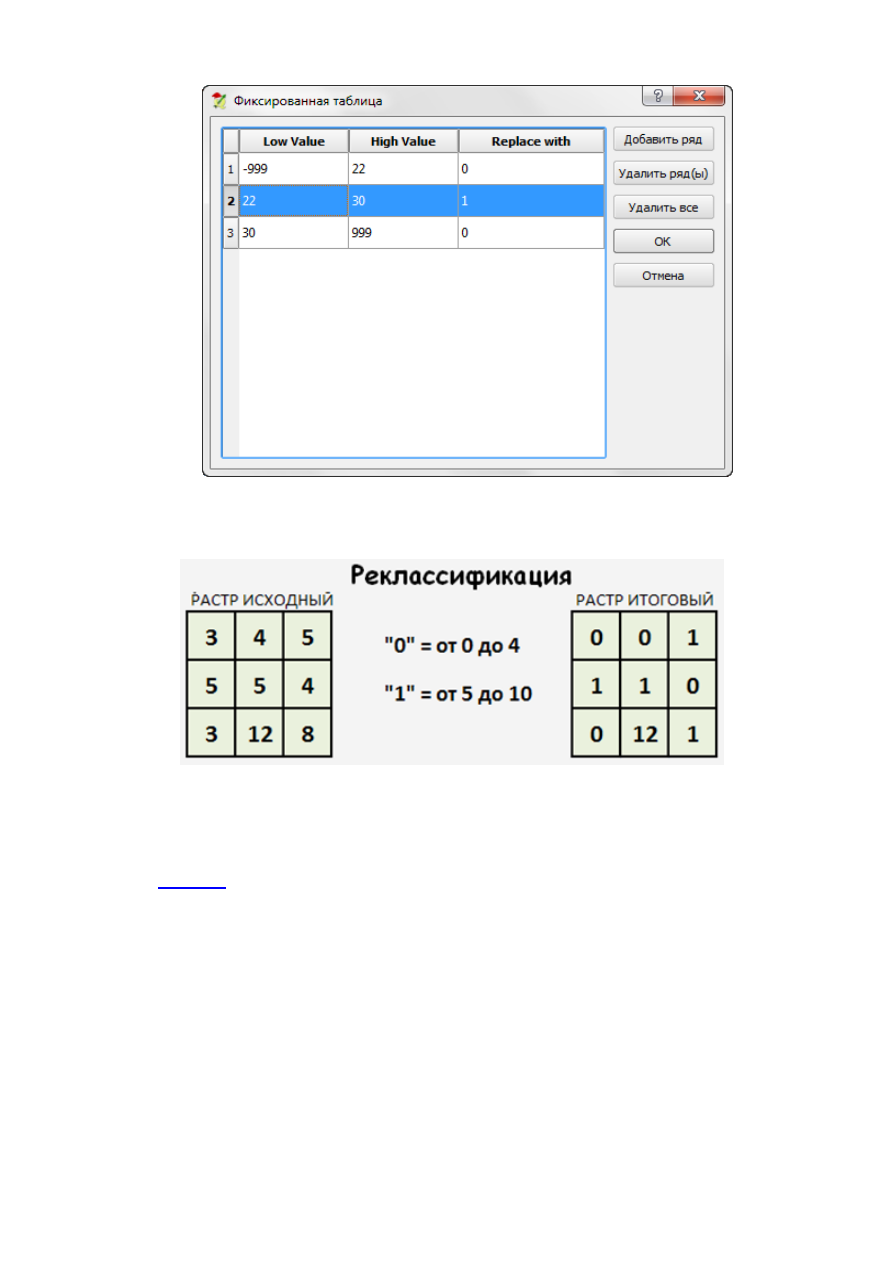

градусов.  –  Вносим  соответствующие  значения  в  реклассификатор.  Тому  диапазону  значений,
что нас устраивает, присваиваем единицы, не устраивающим диапазонам – ниже 22 и выше 30 –
присваиваем нули:

Логика реклассификации выглядит следующим образом:

В соответствии с представленной логикой программа просматривает температурную карту и

для  каждой  клетки  растра  на  место  значений  в  диапазоне  от  22  до  30  ставит  единицы,  а  всем
остальным  значениям  присваивает  нули.  На  производной  карте,  по  заданным  нами  условиям
представлены  только  единицы  и  нули.  Единицы  –  то,  что  нам  подходит,  нули  –  нет.
Выбираем

палитру

,  которая  представляет  каждое  числовое  значение  в  различающемся  цвете.

Теперь  пригодные  и  непригодные  территории  становятся  визуально  четко  различимыми.  -
Территории,  пригодные  по  октябрьской  температуре,  диапазон  t  22-30C  представлены  на  карте
белым цветом:

Таким же способом отбираем и пригодный для нас диапазон осадков, например, от 0 до 30

мм.

Результат реклассификации по осадкам:

Территории,  пригодные  по  осадкам  в  диапазоне  0-30мм  показаны  белым  цветом,

непригодные - черным.

Накладываем  друг  на  друга  обе  карты  территорий  пригодных  по  температурам  и  осадкам.

Можно подключать и отключать в чекбоксе видимость верхнего слоя («мигать» слоями) и этим
визуально определять отдельные  территории, пригодные одновременно и по температурам, и по
осадкам.  Но  можно  и  сразу  выполнить  действие,  которое  позволит  выделить  пригодные  по
обоим  факторам  клетки  растра  и  представить   их  на  одной  карте.  Для  этого  используем
калькулятор растров. Он позволяет проводить арифметические действия с растрами: складывать,
вычитать,  умножать  и  делить  их  друг  на  друга.  Растровые  карты  –  это  цифровые  матрицы.
Выполнение  арифметических  действий  с  матрицами  аналогично  выполнению  действий  с

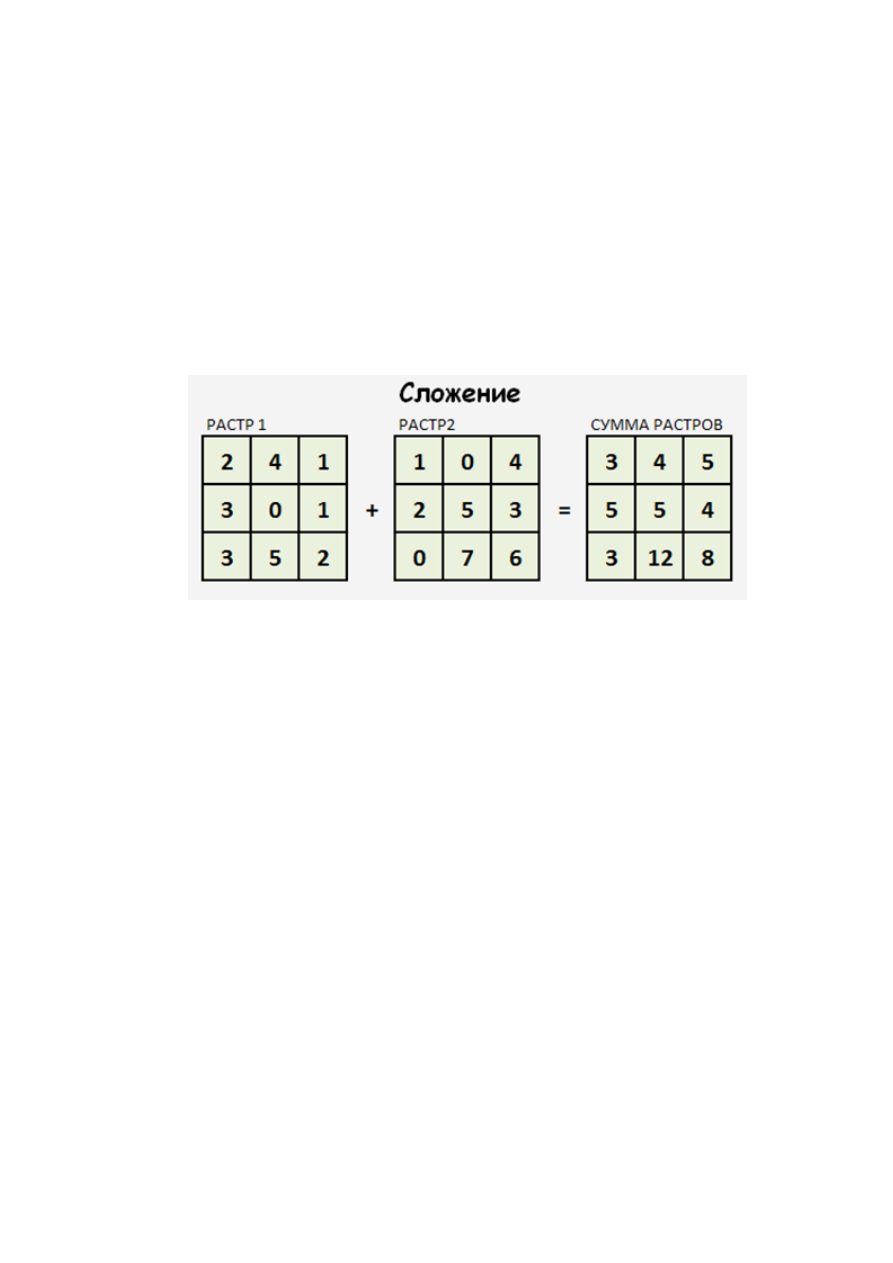

отдельными  числами  -  например,  при  сложении  растровых  карт  значения  в  каждой  из
пространственно соответствующих клеток растров складывается друг с другом:

У нас есть карты отобранных диапазонов температур и осадков, представленные в значениях

0 и 1. Единицы – подходят, нули – нет. В случае, если территория в ячейке растра пригодна по
температурам,  но  количество  осадков  в  ней  нас  не  устраивает,  -  считаем,  что  вся  территория
ячейки  нас  не  устраивает.  Для  нас  пригодны  только  территории,  устраивающие  нас
одновременно  и  по  значениям  температур,  и  осадков.  Получить  такую  карту  мы  можем
перемножением карт отобранных диапазонов.

Перемножение 0х0=0, 0х1=0 и 1х0=0  и только перемножение 1х1=1

В интерфейсе реальной ГИС программы перемножение выглядит следующим образом:

Таким  образом  мы  получаем  территорию,  устраивающую  нас  для  отдыха  в  октябре.

Территории,  пригодные  одновременно  по  температурам  и  осадкам,  показаны  желтым  цветом,
непригодные  по  какому-либо  из  факторов  или  одновременно  по  обоим  -  белым.



Подходящие для нашего отдыха территории находятся в Мексике и на юге США, в северной

и южной Африке, Саудовской Аравии, Иране, Пакистане, Индии, на юге Австралии...
