Понятно,  что  аналогичная  процедура  может  быть  использована  не  только  для  выбора  мест

для отдыха, но также при экологическом моделировании и прогнозе территорий, пригодных для
проникновения и существования на них тех или иных объектов, как вредных, так и полезных.

Практикум 1. Практический пример растрового анализа и моделирования:

куда поедем отдыхать?

Задание:

выбор  территорий,  благоприятных  для  проведения  отпуска,  по  заданным  диапазонам

значений климатических факторов.

Материалы для выполнения задания (

скачать

)

(см. Приложение 8

):



Растровый слой средних температур за октябрь: Temp.tif



Растровый слой среднемноголетних сумм осадков за октябрь: PCP.tif



Векторный слой государственных границ: boundary.shp (+*.shx, *.dbf, *.prj) (взят с сайта

http://www.naturalearthdata.com

; оригинальное название слоя ne_50m_admin_0_countries)

Примечание. Векторный файл хранится в стандартном формате Esri Shape, который

состоит из 4-х файлов *.shp, *.shx, *.dbf, *.prj (где * - имя файла). Для того, чтобы открыть
векторный слой в программе QGIS, достаточно перенести в панель слоев программы только
один из этих файлов, имеющий расширение. shp. О форматах ГИС файлов

см. Приложение

6

.  Ссылки на другие полезные сайты, с которых могут быть получены карты и материалы

для эколого-географического анализа и моделирования, приведены

в приложении 7

.

Работа в QGIS

Запускаем программу QGIS (QGIS Desktop with GRASS).

Из  рабочей  папки  на  вашем  персональном  компьютере  по  очереди,  либо  все  вместе,

(выбираем  нужные  нам  файлы  через  зажатую  клавишу ctrl) перетаскиваем  мышкой
файлы Temp.tif, PCP.tif, boundary.shp на Панель слоёв (Layers Panel) программы QGIS.

Слои  появятся  на  панели  в  произвольном  порядке,  а  в Области карты будет  отображаться

первый слой. В нашем случае это слой Temp.

Поменяем  порядок  слоёв.  Для  этого  выделяем  слой  на  Панели  слоёв  и  перетаскиваем  его

вверх  или  вниз,  удерживая  левую  кнопку  мыши.  В  итоге,  слои  должны  идти  в  следующем
порядке:



boundary



PCP



Temp

Для  удобства,  на  время  работы  со  слоем PCP,  деактивируем  слой Temp,  убрав  крестик,

кликнув на чекбокс, расположенный слева от него.

Стиль слоя boundary необходимо настроить: оставить только границы стран, а внутреннюю

заливку полигонов убрать. Для этого правой кнопкой мыши нажмите по слою (1) и выберите из
появившегося списка пункт Свойства (2).

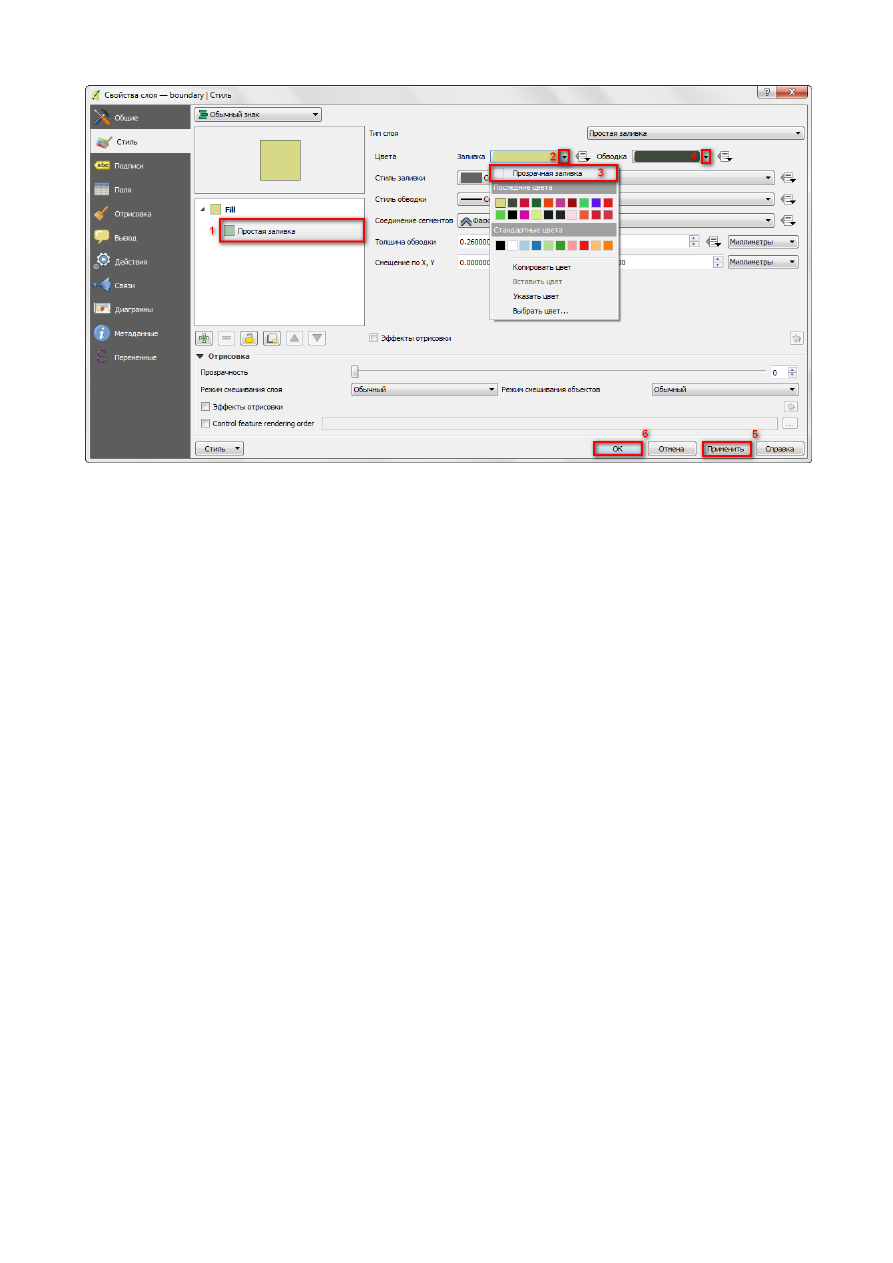

В появившемся диалоге перейдите на вкладку Стиль. Под изображением условного знака в

дереве слоёв выделите Простая заливка 2(1). Справа появятся настройки условного знака. Для
пункта Заливка (2) выберите Прозрачная заливка (3). Для пункта Обводка (4) выберите любой
другой цвет.   Применить (5). Ок (6).

Теперь необходимо настроить отображение растров.  Сейчас растры отображаются в чёрно-

белой палитре.

Правой  кнопкой  мыши  нажмите  на  растр PCP в  панели  меню.  Из  появившегося  списка

выберите Свойства. Появится следующий диалог:

С левой стороны вы можете видеть вкладки, а справа  – набор настроек для каждой из них.

Перейдите  на  вкладку Стиль.  В  группе  настроек Визуализация обратите  внимание  на
максимальное  и  минимальное  значение  растра.  Минимальному  значению  соответствует
значение -9999.  Растр PCP содержит  информацию  о  количестве  осадков.  Очевидно,  что
значения -9999 и  любого  другого  отрицательного  значения  быть  не  может.  Это  служебное
значение,  оно  указывает  на  отсутствие  данных  на  данной  территории  (в  данном  пикселе).
Исключим это значение.

Для  этого  перейдите  на  вкладку Прозрачность (1).  В  группе  параметров Значение  «нет

данных» в

поле Дополнительное

значение введите -9999 (2).

Нажмите Применить (3)

или OK (в этом случая диалог автоматически закроется).
