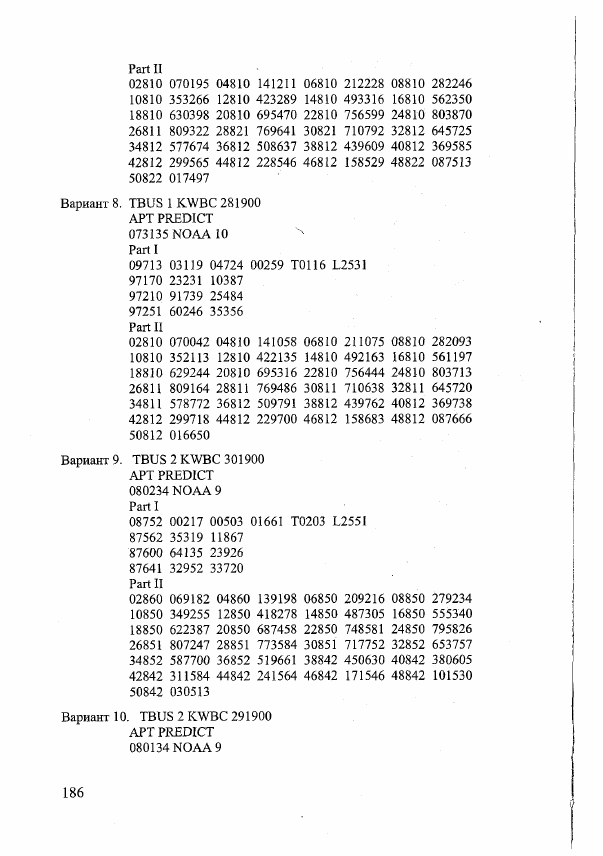

Part II

02810 070195  04810 141211 06810 212228 08810 282246

10810 353266  12810  423289 14810 493316 16810 562350
18810 630398  20810 695470  22810 756599 24810 803870

26811 809322  28821 769641 30821 710792 32812 645725
34812 577674  36812  508637  38812 439609 40812 369585

42812  299565  44812  228546  46812 158529 48822 087513

50822 017497

Вариант 8.  TBUS 1 KWBC 281900

APT PREDICT
073135 NOAA 10

4

Part I
09713 03119  04724  00259  T0116  L2531
97170 23231  10387

97210 91739  25484
97251 60246  35356

Part II
02810 070042  04810 141058 06810 211075 08810 282093

10810 352113  12810  422135 14810 492163 16810 561197
18810 629244  20810 695316 22810 756444 24810 803713

26811 809164  28811 769486 30811 710638 32811 645720

34811 578772  36812 509791 38812 439762 40812 369738

42812 299718  44812 229700 46812 158683 48812 087666

50812 016650

Вариант 9.  TBUS 2 KWBC 301900

APT PREDICT

080234 NOAA 9

Part I

08752  00217  00503  01661  T0203  L2551
87562  35319  11867
87600  64135  23926
87641  32952  33720

Part II

02860  069182 04860  139198 06850  209216  08850 279234

10850  349255 12850  418278  14850  487305  16850 555340
18850  622387 20850  687458 22850  748581  24850 795826

26851  807247 28851  773584  30851  717752  32852 653757
34852  587700 36852  519661 38842  450630  40842 380605

42842  311584 44842  241564 46842  171546  48842  101530

50842  030513

Вариант 10.  TBUS 2 KWBC 291900

APT PREDICT

080134 NOAA 9

186

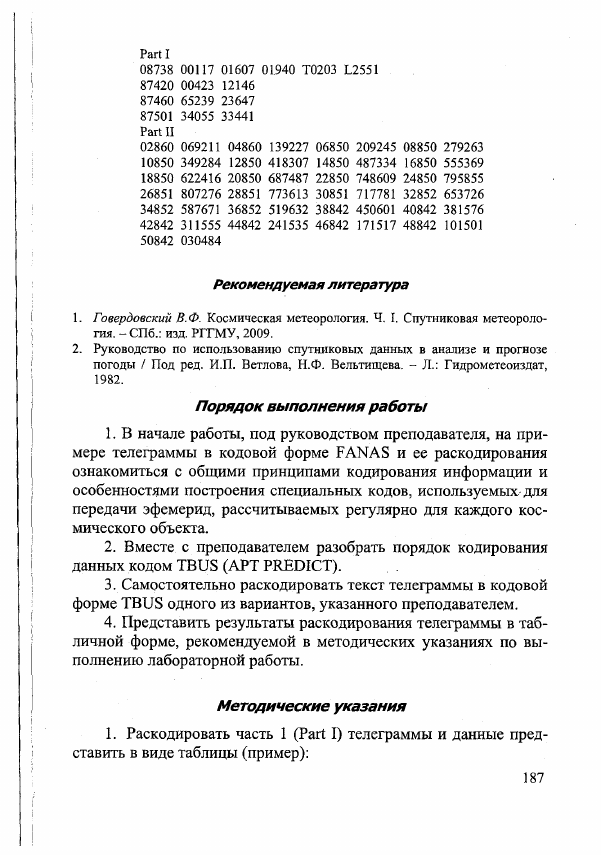

Parti

08738  00117  01607  01940  T0203  L2551
87420  00423  12146
87460  65239  23647
87501  34055  33441
Part II
02860  069211  04860 139227 06850 209245  08850 279263

10850  349284  12850 418307  14850 487334  16850 555369
18850  622416  20850 687487 22850 748609  24850 795855

26851  807276  28851 773613  30851 717781  32852 653726
34852  587671  36852 519632 38842 450601  40842 381576

42842  311555  44842 241535 46842 171517  48842 101501

50842  030484

Рекомендуемая литература

1.  Говердовский В. Ф.  Космическая метеорология. Ч.  I.  Спутниковая метеороло­

гия. - СПб.: изд. РГГМУ, 2009.

2.  Руководство  по  использованию  спутниковых  данных  в  анализе  и  прогнозе

погоды  /  Под  ред.  И.П.  Ветлова,  Н.Ф.  Вельтищева.  - Л.:  Гидрометеоиздат,

1982.

Порядок выполнения работы

1. В начале работы, под руководством преподавателя, на при­

мере телеграммы в  кодовой  форме  FANAS  и  ее раскодирования

ознакомиться с общими принципами кодирования информации и

особенностями построения специальных кодов, используемых для

передачи эфемерид, рассчитываемых регулярно для каждого кос­

мического объекта.

2.  Вместе  с  преподавателем разобрать  порядок  кодирования

данных кодом TBUS (APT PREDICT).

3. Самостоятельно раскодировать текст телеграммы в кодовой

форме TBUS одного из вариантов, указанного преподавателем.

4. Представить результаты раскодирования телеграммы в таб­

личной форме, рекомендуемой в методических указаниях по вы­

полнению лабораторной работы.

Методические указания

1.  Раскодировать часть  1 (Part I) телеграммы и данные пред­

ставить в виде таблицы (пример):

187

Номер

орбиты

Число

месяца

Время пересе­

чения* эквато­

ра, мск

Долгота вос­

ходящего

угла, град

Период

обра­

щения

Долготное

приращение,

град

0073

16

13 ч 01 мин 41

с

123,74 в.д.

114 мин

53с

28,71

0077

20 ч 41 мин 14

с

12,90 в.д.  ■

Примечания:  1. От гринвичского времдни, указанного в телеграмме, следует пере­

ходить к московскому (декретному или сезонному) времени;

2.  При раскодировании сведений об октантах необходимо восполь­

зоваться кодом ВМО 3300.

2.  Раскодировать часть 2 (Part II) телеграммы и данные пред-

ставить в таблице вида (примеР):

Минуты после

пересечения

экватора

Высота полета

спутника, км

Октант

Широта,

град.

Долгота,

град.

02

810

0

7,0

22,7

04

810

0

14,1

24,3

50

820

2

101,7

46,6

3.

Результаты раскодирования телеграммы  использовать при

выполнении лабораторной работы 9, для чего на кальке (ксероко­

пии) карты Северного полушария (приложение 2) построить про­

екцию исходной (мерной) орбиты МСЗ.

Мерной (базисной,  опорной) считают орбиту,  сведения о ко­

торой сообщаются в первой строке части 1 телеграммы в кодовой

форме TBUS  (APT PREDICT).  Мягким (простым черным) каран­

дашом на экваторе карты отмечают точку восходящего узла этой

орбиты  (по  ее  долготе,  сообщаемой  в  четвертой  группе  первой

строки части 1 телеграммы). Затем на этой же карте Северного по­

лушария отмечают остальные подспутниковые точки орбиты по их

географическим  координатам  (широте  и  долготе),  сообщаемым

в части 2 телеграммы кодовой формы TBUS (APT PREDICT). Воз­

ле каждой точки цифрами (02, 04, ..., 50) указывают интервал вре­

мени,  прошедшего  с  момента  пересечения  спутником  экватора

в  восходящем  узле.  Все  нанесенные  на  карту  точки  соединяют

плавной  линией  -  кривой  второго  порядка,  которая  отображает

проекцию мерной орбиты спутника на земной поверхности в ука­

занный в телеграмме прогностический срок (месяц, число и время
полета над Северным полушарием Земли).

188

Расчет зоны  радиовидимости пункта приема

информации и  построение диаграммы

д л я слеж ения за метеорологическим спутником Земли

Цель  работы:  научиться  правильно  определять  зону  радио­

видимости пункта  приема информации  и стро­

ить диаграмму для  слежения  за  метеорологи­

ческим спутником Земли (МСЗ).

В  практике  оперативного  метеорологического  обеспечения

прием  визуализированной  формы  информации  -  космических

снимков от спутниковой аппаратуры, работающей в режиме непо­

средственной  передачи,  -  осуществляется  либо  автономными
пунктами  приема  информации  (АППИ),  либо  персональными

станциями приема данных дистанционного зондирования Земли.

Персональными принято называть станции приема и первич­

ной  обработки  данных  спутниковых  наблюдений,  представляю­

щих собой комплексы аппаратуры (например, «Лиана», «Селена»,

«Сюжет»,  «СканЭкс»  и  др.),  которые  не  требуют  специального

обслуживания и сопровождения в текущей работе, ориентированы

на использование персональных компьютеров и могут эффективно

эксплуатироваться одним оператором.

Режим  непосредственной  передачи  информации  позволяет

получать  на Земле космические  снимки  облачности и  естествен­

ных  объектов  подстилающей  поверхности,  попадающих  в  поле
зрения аппаратуры МСЗ во время  его пролета над определенной

территорией, в зоне радиовидимости пункта приема информации.

Зона  видимости спутника и диаграмма для  слежения за ним

Зона  видимости.

  В общем случае зоной видимости спутника

называют часть земной поверхности (рис. 49), из любой точки ко­
торой в конкретный момент времени можно провести прямую, со­
единяющую эту точку с точкой, где находится спутник, и при этом

не пересекающую земной  сфероид,  то  есть при  соблюдении,  так
сказать,  «оптической»,  визуальной видимости.  Иначе говоря,  эта

Лабораторная работа 8

189

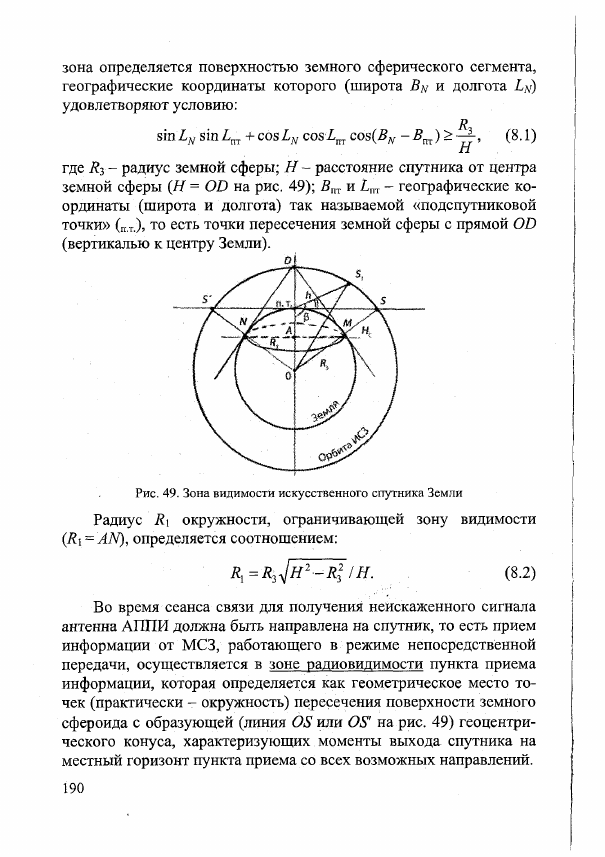

зона определяется поверхностью земного сферического сегмента,

географические  координаты  которого  (широта

Вм

 и  долгота  L,y)

удовлетворяют условию:

R

si nsi n

Ьш

 + cos

LN cosLm cos(BN - B m) > - ^ ,

(8.1)

ti

где 7?з - радиус земной сферы;

H  -

 расстояние спутника от центра

земной сферы (Я =

OD

 на рис. 49);

Вт

 и

Lm -

 географические ко­

ординаты  (широта  и  долгота)  так  называемой  «подспутниковой
точки» (пл,), то есть точки пересечения земной сферы с прямой

OD

(вертикалью к центру Земли).

Рис. 49. Зона видимости искусственного спутника Земли

Радиус

Ri

  окружности,  ограничивающей  зону  видимости

(i?i=

AN),

 определяется соотношением:

R, = R 3^ H 2 -R*

  / Я .

(8 .2 )

Во время сеанса связи для получения неискаженного сигнала

антенна АППИ должна быть направлена на спутник, то есть прием
информации  от  МСЗ,  работающего  в  режиме  непосредственной

передачи,  осуществляется в зоне радиовидимости пункта приема
информации, которая определяется как геометрическое место то­

чек (практически - окружность) пересечения поверхности земного
сфероида с образующей (линия

OS

 или

OS'

 на рис. 49) геоцентри­

ческого  конуса,  характеризующих  моменты  выхода  спутника  на
местный горизонт пункта приема со всех возможных направлений.

190
