Накрутка может производится с помощью пистолета для накрутки (50-80 соединений в

час).

а)

б)

в)

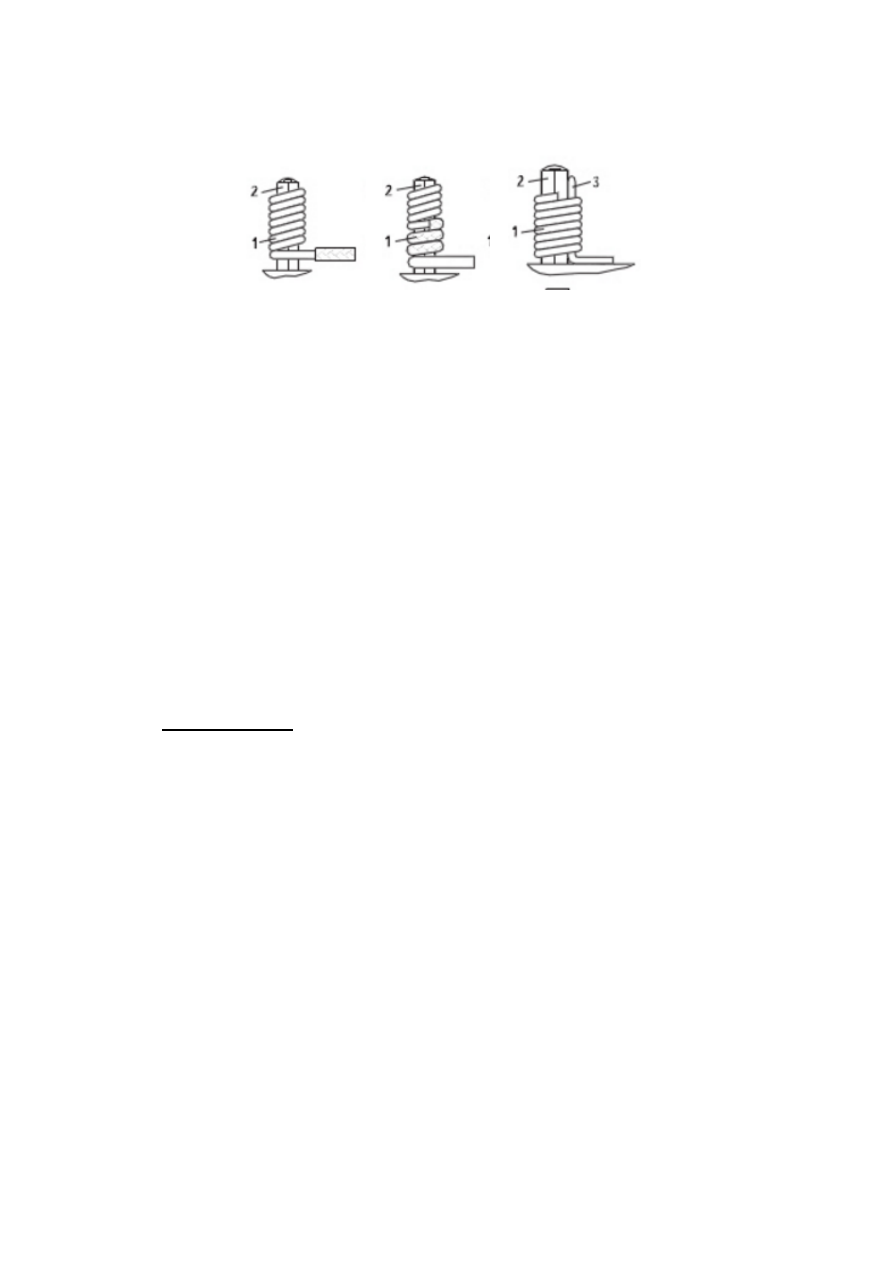

Рисунок 5 – Монтаж методом накрутки: а) немодифицированное; б) модифицированное; в)

бандажное; 1 – проводник; 2 – вывод; 3– бандажируемый элемент



3 Соединение проводящими клеями

Электропроводящие  клеи  (контактолы)  применяют  при  создании  монтажных

соединений  в  тех  случаях,  когда  другие  методы  оказываются  неэффективными:  в
труднодоступных местах, при ремонте ПП, при низкой термостойкости компонентов.

Клеепроводящие  композиции  изготовляют  на  основе  эпоксидных  смол  холодного  и

горячего отверждения. В качестве наполнителя используют мелкодисперсный порошок золота,
серебра, палладия, никеля, меди, алюминия.

Свойства электропроводящих клеев зависит не только от типа наполнителя, но и от его

концентрации.  Необходимым  условием  получения  максимальной  электропроводности
контактолов является формирование в объёме композиции из частичек наполнителя цепочных
структур.  Увеличение  количества  наполнителя  увеличивает  проводимость,  но  одновременно
ухудшаются  механические  свойства  соединения.  В  связи  с  этим  разработан  способ
искусственной ориентации металлических частиц никеля под действием магнитного поля, что
позволяет увеличить электропроводность в 5 – 10 раз при значительно меньшей концентрацией
наполнителя.


4  Пайка

Общие  сведения.  Пайка  представляет  собой  распространенный  способ  монтажа

компонентов в производстве радиоэлектронных узлов.

1.  Получить  чистые  металлические  поверхности  у  соединяемых  деталей  (удалить

загрязнения и пленки окислов) с помощью технологического флюса;

2. Нагреть припой выше точки плавления;
3. Обеспечить вытеснение флюса с помощью наступающего припоя;
4. Обеспечить растекание жидкого припоя по металлической поверхности;
5.  Обеспечить  диффузию  атомов  из  твердой  металлической  фазы  в  жидкий  припой  и

наоборот – образование сплавных зон.

Среди  припоев  в  радиоэлектронике  наиболее  широкое  распространение  получили

припои на основе композиции олова и свинца (ПОС). Сплав имеет особую точку, называемую
точкой  эвтектики.  В  этой  точке  температура  кристаллизации  припоя  составляет  183  °С,  что
значительно ниже точек плавления Sn и Pb (232 °С и 327 °С).

Флюс  является  материалом,  под  воздействием  которого  происходит  быстрое  и

совершенное  смачивание  металлической  поверхности  соединяемых  деталей  расплавленным
припоем  благодаря  влиянию  сил  поверхностного  натяжения.  Кроме  того,  флюс  обладает
свойством  растворения  и  удаления  окисных  слоев  на  контактируемых  металлах  и  защиты
очищенной поверхности от нового окисления. Остатки флюса должны легко удаляться, быть не
изменять  электрические  параметры  исходного  материала  и  не  вызывать  коррозии.
Распространены  флюсы  на  основе  органических  кислот  из  смол  хвойных  пород  деревьев
(канифоль). Известно и большое количество синтетических материалов.


background image

Смачивание,  как  решающий  фактор  процесса  пайки,  может  улучшаться  посредством

поверхностно-активных веществ флюсов. Качество смачивания можно определить по краевому
углу  смачивания  (рис.  6).  Уменьшение  поверхностного  натяжения  припоя  в  расплавленном
состоянии приводит к уменьшению угла смачивания. Именно в процессе смачивания создаются
условия  (наряду  с  высокой  температурой)  для  создания  диффузионных  сплавных  зон  на
границах  раздела  припоя  и  соединяемых  металлов,  которые  определяют  прочностные
характеристики  паяного  соединения.  Зачастую    прочность  диффузионных  сплавных  зон
превышает прочность соединяемых металлов.

В  последнее  время  набирает  силу  движение  за  исключение  свинца  как  токсичного

металла из электронных сборок. В поисках сплавов на замену традиционной композиции SnPb
исследовано большое количество материалов, однако абсолютно равноценной замены пока не
найдено.  ПОС  обладает  практически  оптимальными  свойствами  для  РЭА:  хорошей
смачиваемостью,  прочностью,  пластичностью,  удобной  точкой  плавления,  коррозионной
стойкостью, усталостной прочностью, и, наконец, стоимостью.

Появление  на  ПП  поверхностно  монтируемых  компонентов  существенно  изменило

технологию  пайки.  Пайка  волной  припоя  была  внедрена  в  середине  прошлого  века  и  до
настоящего  времени  является  единственным  групповым  методом  пайки  компонентов,
устанавливаемых в отверстия ПП. Она выполняется чаще всего погружением обратной стороны
платы с выступающими выводами в ванну с припоем. Для пайки плат со смешанным монтажом
(компоненты,  монтируемые  в  отверстия  с  одной  стороны  платы  и  простые,  монтируемые  на
поверхность с другой) был разработан метод пайки двойной волной припоя.

Для  пайки  поверхностно  монтируемых  компонентов  была  разработана  технология

оплавления  дозированного  припоя.  Методами  трафаретной  печати  припой  в  виде  пасты
наносится  на  контактные  площадки  ПП,  затем  на  него  устанавливаются  компоненты.  В  ряде
случаев припойную пасту просушивают после нанесения с целью удаления из ее состава летучих
ингредиентов  или  предотвращения  смещения  компонентов  непосредственно  перед  пайкой.
Оплавление припоя и получение паяных соединений происходит в нагревательном устройстве.

В 1973 г. появилась пайка в парогазовой фазе (ПГФ), когда фирма DuPont разработала и

запатентовала специальные жидкие материалы, имеющие температуру кипения 215 °С. С 1983
г.  основным  конкурентом  пайки  в  ПГФ  стала  пайка  расплавлением  дозированного  припоя  с
помощью инфракрасного нагрева (ИК-пайка). Примерно с этого же времени развивается пайка
в  конвекционных  печах.  В  Японии  пайка  компонентов,  устанавливаемых  на  поверхность
недорогих  плат  с  низкой  плотностью  монтажа,  производится  с  применением  нагретого
инструмента.  Для  чувствительных  к  тепловому  воздействию  и  сложных  микросборок  с
поверхностным монтажом ведущими японскими компаниями была разработана лазерная пайка.
Ведущие  поставщики  сборочно-монтажного  оборудования  обычно  включают  установки  для
пайки в состав выпускаемых производственных линий.



Групповые методы пайки
Современные  методы  групповой  пайки  в  производстве  РЭА  классифицируются  по

источникам  тепловой  энергии,  являющимся  главным  фактором  при  формировании  паяных
соединений (рис.7).



Рисунок  6 – Качество смачивания


background image





Рисунок 7 – Групповые методы пайки



Ниже описаны наиболее применяемые методы пайки.
Пайка  волной  припоя  применяется  только  для  пайки  компонентов  в  отверстиях  плат

(традиционная технология), хотя некоторые изготовители утверждают, что с ее помощью можно
производить  пайку  поверхностно  монтируемых  компонентов  с  несложной  конструкцией
корпусов, устанавливаемых на одной из сторон ПП.

Платы,  установленные  на  транспортере,  подвергаются  предварительному  нагреву,

исключающему тепловой удар на этапе пайки. Затем плата проходит над волной припоя (рис.8а).
Сама  волна,  ее  форма  и  динамические  характеристики  являются  наиболее  важными
параметрами оборудования для пайки. С помощью сопла можно менять форму волны.

Некоторые  установки  для  пайки  оборудуются  дешунтирующим  воздушным  ножом,

который обеспечивает уменьшение количества перемычек припоя. Нож располагается сразу же
за участком прохождения волны припоя и включается в работу, когда припой находится еще в
расплавленном  состоянии  на  ПП.  Узкий  поток  нагретого  воздуха,  движущийся  с  высокой
скоростью,  уносит  с  собой  излишки  припоя,  тем  самым,  разрушая  перемычки  и  способствуя
удалению излишков припоя.

Когда  появились  ПП,  с  обратной  стороны  которых  устанавливались  поверхностные

компоненты, их пайка производилась волной припоя. При этом возникло множество проблем, а
именно:  непропаи  и  отсутствие  галтелей  припоя  из-за  эффекта  затенения  другими
компонентами,  преграждающими  доступ  волны  припоя  к  соответствующим  контактным
площадкам, а также наличие полостей с захваченными газообразными продуктами разложения
флюса, мешающих доступу припоя. Потребовалось изменить технологический процесс пайки
волной, внедрив вторую волну припоя (рис. 8 б). Первая волна делается турбулентной и узкой,
исходит из сопла под большим давлением. Турбулентность и высокое давление потока припоя
исключает  формирование  полостей  с  газообразными  продуктами  разложения  флюса.  Однако
турбулентная  волна  все  же  образует  перемычки припоя,  которые  разрушаются  второй,  более
пологой  волной  с  малой  скоростью  истечения.  Вторая  волна  устраняет  перемычки  припоя,  а
также завершает формирование галтелей. Для обеспечения эффективности пайки  параметры
каждой волны должны быть регулируемыми, волны должны иметь отдельные насосы, сопла и
блоки управления.


background image

а)

б)

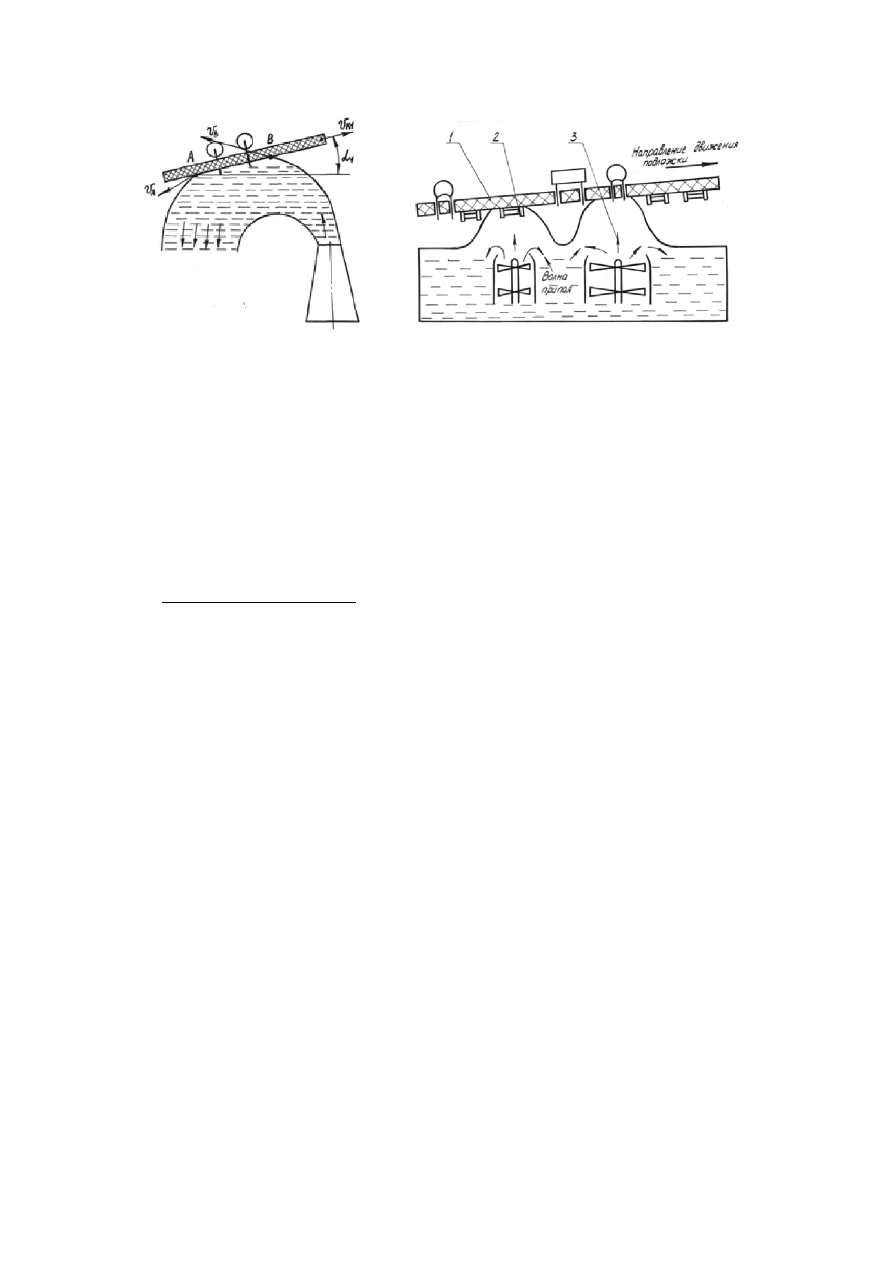

Рисунок 8 – Пайка волной припоя: а) одной волной, б) двумя волнами


Пайка двойной волной припоя применяется в настоящее время для одного типа ПП: с

традиционными  компонентами  на  лицевой  стороне  и  простыми  компонентами  (чипами  и
транзисторами) на обратной. Некоторые компоненты (даже пассивные) могут быть повреждены
при  погружении  в  припой  во  время  пайки.  Поэтому  важно  учитывать  их  термостойкость  и
принимать  меры  предосторожности:  применять  поверхностно  монтируемые  ИС,  не
чувствительные к тепловому воздействию; снизить скорость транспортера; проектировать ПП
таким  образом,  чтобы  исключить  эффект  затенения.  При  высокой  плотности  монтажа  с
помощью  данного  метода  практически  невозможно  пропаять  поверхностно  монтируемые
компоненты с четырехсторонней разводкой выводов.


Пайка в парогазовой среде (ПГФ) с расплавлением дозированного припоя применима

только к сборкам с поверхностным монтажом (рис.9).

Процесс  начинается  с  нанесения  способом  трафаретной  печати  припойной  пасты  на

контактные  площадки  коммутационной  платы.  Затем  на  поверхность  платы  устанавливаются
компоненты. В ряде случаев припойную пасту просушивают после нанесения, с целью удаления
из  ее  состава  летучих  ингредиентов  или  предотвращения  смещения  компонентов
непосредственно перед пайкой.

После этого плата разогревается до температуры расплавления.
В  результате  образуется  паяное  соединение  между  контактной  площадкой  платы  и

выводом компонента.

Такая  техника  пайки  применима  к  коммутационным  платам  без  монтируемых  в

отверстия компонентов, т. е. с набором только поверхностно монтируемых компонентов любых
типов.

Метод  пайки  в  парогазовой  фазе  является  разновидностью  пайки  расплавлением

дозированного  припоя,  в  ходе  которой  пары  специальной  жидкости  конденсируются  на
коммутационной  плате,  отдавая  скрытую  теплоту  парообразования  открытым  участкам
микросборки.  При  этом  припойная  паста  расплавляется  и  образует  галтель  между  выводом
компонента и контактной площадкой платы.

Когда  температура  платы  достигает  температуры  жидкости,  процесс  конденсации

прекращается, тем самым заканчивается и нагрев пасты.

Повышение  температуры  платы  от  ее  начальной  температуры  до  температуры

расплавления  припоя  осуществляется  очень  быстро  и  не  поддается  регулированию.  Поэтому
необходим  предварительный  подогрев  платы  с  компонентами  для  уменьшения  термических
напряжений в компонентах и местах их контактов с платой. Температура расплавления припоя
также не регулируется и равна температуре кипения используемой при пайке жидкости. Такой
жидкостью является инертный фторуглерод (например, FC-70).


background image



Рисунок 9 – Пайка в ПГФ

Пайка инфракрасным нагревом (ИК-пайка) аналогична пайке в ПГФ, за исключением

того, что нагрев платы с компонентами производится не парами жидкости, а ИК-излучением
(рис.9.10).  Основным  механизмом  передачи  тепла,  используемым  в  установках  пайки  с  ИК-
нагревом, является излучение. В отличие от пайки в ПГФ, в процессе пайки с ИК-излучением
скорость нагрева регулируется изменением мощности каждого излучателя и скорости движения
транспортера  с  ПП.  Поэтому  термические  напряжения  в  компонентах  и  платах  могут  быть
снижены посредством постепенного нагрева сборок.

Инфракрасные печи применяются при изготовлении несложных плат. Обусловлено это

тем, что инфракрасный тип нагрева имеет ряд отрицательных эффектов. Наиболее существенно
влияют на работу следующие:

–  количество  энергии  излучения,  поглощаемой  компонентами  и  платами,  зависит  от

поглощающей  способности  материалов,  из  которых  они  изготовлены.  Поэтому  нагрев
осуществляется неравномерно в пределах монтируемого устройства;

–  высокие  элементы  могут  закрывать  более  низкие,  создавая  «тень»,  где  высока

вероятность непропая;

– некоторые элементы корпусом могут закрывать свои собственные выводы.
В  некоторых  установках  для  пайки  с  ИК-нагревом  вместо  ламп  ИК-излучения

применяются  панельные  излучающие  системы.  Излучение  такой  системы  не  нагревает
непосредственно  компоненты  на  сборке,  а  поглощается  технологической  средой  (воздух  или
газ),  которая  в  свою  очередь  передает  тепло  на  ПП  за  счет  конвекции.  Этот  способ  пайки
устраняет ряд недостатков, присущих пайке с ИК-нагревом, таких, как неравномерный прогрев
отдельных частей сборки и невозможность пайки компонентов в корпусах, непрозрачных для
ИК-излучения. Панельные излучатели обеспечивают намного меньшую скорость нагрева, чем
традиционные источники ИК-излучения.



Рисунок 10 – Схема инфракрасной пайки
