фотошаблоне  необходимо  увеличивать  на  величину  заужения.  Из  этого  следует,  что
субтрактивная технология имеет ограничения по разрешению, которые определяются толщиной
фольги и процессами травления. Минимально воспроизводимая ширина проводников и зазоров
составляет порядка:



50 мкм при толщине фольги 5-9 мкм;



100 - 125 мкм при толщине проводников 20 - 35 мкм;



150 - 200 мкм при толщине проводников 50 мкм.



Аддитивные  методы.  Для  изготовления  печатных  плат  с  шириной  проводников  и

зазоров  50  -100  мкм  с  толщиной  проводников  30-50  мкм  рекомендуется  использовать
аддитивный  метод  формирования  рисунка  (метод  ПАФОС).  Это  полностью  аддитивный
электрохимический  метод,  по  которому  проводники  и  изоляция  между  ними  (диэлектрик)
формируются  селективным  гальваническим  осаждением  проводников  и  формированием
изоляции только в необходимых местах прессованием. Метод ПАФОС, как аддитивный метод,
принципиально  отличается  от  субтрактивного  тем,  что  металл  проводников  наносится,  а  не
вытравливается. Проводящий рисунок формируется (рис. 9) последовательным наращиванием
слоев: 1 – получение на временных "носителях" – листах из нержавеющей стали – медной шины
толщиной 2÷20 мкм; 2 – формирование рисунка в СПФ; 3 – гальваническое осаждение тонкого
слоя никеля (2÷3 мкм) и меди (30 ÷ 50 мкм) по рисунку освобождений в рельефе пленочного
фоторезиста.  В  защитном  рельефе  пленочного  фоторезиста  на  верхнюю  поверхность
сформированных проводников производится также нанесение адгезионных слоев. После этого
пленочный фоторезист удаляется, и проводящий рисунок на всю толщину впрессовывается в
препрег  или  другой  диэлектрик.  Полученный  прессованный  слой  вместе  с  медной  шиной
механически отделяется от поверхности носителей. Если не нужны межслойные переходы, то
медная шина стравливается.

По  способу  создания  токопроводящего  покрытия  аддитивные  методы  разделяются  на

химические и химико-гальванические. При химическом процессе на каталитически активных
участках поверхности происходит химическое восстановление ионов металла. В разработанных
растворах  скорость  осаждения  меди  составляет  2-4  мкм/ч  и  для  получения  необходимой
толщины процесс продолжается длительное время.

Для  изготовления  печатных  плат  с  шириной  проводников  и  зазоров  50  -100  мкм  с

толщиной проводников 30-50 мкм рекомендуется использовать аддитивный электрохимический
метод формирования рисунка, по которому проводники и изоляция между ними (диэлектрик)
формируются  селективным  гальваническим  осаждением  проводников  и  формированием
изоляции только в необходимых местах прессованием. Метод, как аддитивный, принципиально
отличается от субтрактивного тем, что металл проводников наносится, а не вытравливается.


background image


При изготовлении двухсторонних слоев с межслойными переходами перед травлением

тонкой  медной  шины  сверлятся  и  металлизируются  отверстия.  Проводящий  рисунок,
утопленный в диэлектрик и сверху защищенный слоем никеля, при травлении медной шины не
подвергается  воздействию  травильного  раствора.  Поэтому  форма,  размеры  и  точность
проводящего рисунка определяются формой и размерами освобождений в рельефе пленочного
фоторезиста,  т.е.  процессами  фотохимии  (фотолитографии).  Отсюда  к  процессам
фотолитографии предъявляются более жесткие требования, в частности, оптической плотности
белых и черных полей фотошаблонов, резкости края изображения, стабильности температуры и
влажности в рабочих помещениях.

При  обеспечении  требуемых  параметров  технологического  процесса  аддитивная

технология  позволяет  получать  рисунок  проводников  на  плате  с  большей  точностью  и
воспроизводимостью:

–  ширина  проводников,  сформированных  в  рельефе  пленочного  фоторезиста,

практически по всей высоте проводника равна ширине изображения на фотошаблоне, интервал
разброса не превышает 5-10 мкм;

– искажения ширины проводников на поверхности подложки относительно размеров на

фотошаблоне в среднем составляют от 10 мкм до 20 мкм;

– суммарный интервал разброса ширины проводников по всей высоте фоторельефа не

превышает 15-20 мкм.

Таким  образом,  в  отличие  от  субтрактивной  технологии  аддитивные  процессы

принципиально позволяют получать ПП по самым высоким классам точности.



Комбинированный  позитивный  метод  (полуаддитивный  метод)  получения  проводящего
рисунка ПП

–  нарезка технологических заготовок;
–  очистка поверхности фольги (дезоксидация);
–    сверление  отверстий  (подлежащих  металлизации)  на  станках  с  числовым

программным  управлением  (ЧПУ)  (эта  технологическая  операция  применяется  только  при

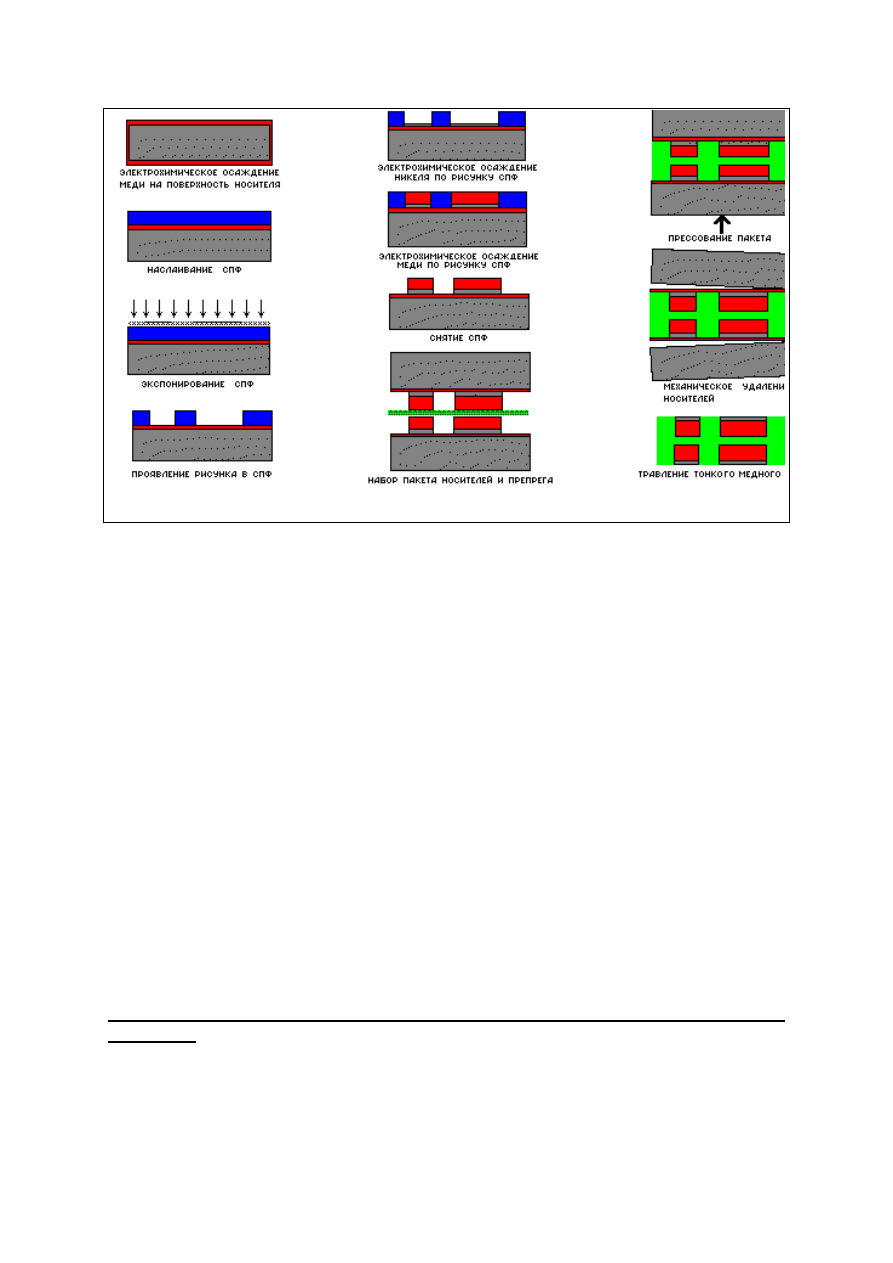

Рисунок 9 – Метод ПАФОС


background image

изготовлении  ДПП  и  заготовок  внутренних  слоев  МПП,  выполненных  по  методу  попарного
прессования со скрытыми переходными отверстиями);

–  активация поверхности под химическую металлизацию;
–  тонкая химическая металлизация (до 1 мкм) или палладирование при использовании

технологического  процесса  прямой  металлизации  отверстий  (только  для  ДПП  и  заготовок
внутренних слоев МПП со скрытыми переходными отверстиями);

–  предварительная тонкая гальваническая металлизация (до 6 мкм)
–  нанесение и экспонирование фоторезиста через фотошаблон-позитив;
– нанесение и экспонирование фоторезиста через фотошаблон-позитив;
– основная гальваническая металлизация (до 25 мкм толщины меди внутри отверстий);
– нанесение металлорезиста;
– удаление экспонированного фоторезиста;
– травление обнаженных участков тонкой фольги между элементами печатного рисунка;
– удаление металлорезиста;
–  нанесение  контактных  покрытий  на  концевые  печатные  ламели  (только  при

изготовлении ДПП);

– отмывка платы (заготовки МПП), сушка;
– нанесение паяльной маски (только для ДПП);
– нанесение финишного покрытия на контактные площадки (только для ДПП).



Метод попарного прессования плат

Этапы метода (рис. 10):
– с помощью комбинированного позитивного способа формируются будущие ядра МПП.

Методика изготовления описана выше. Отличие состоит лишь в том, что для будущих наружных
слоев рисунок топологии не изготавливается — фольга остается целой. ДПП);

 –  заготовки (ядра) с готовыми внутренними слоями спрессовываются. При прессовании

между ядрами размещаются слои препрега;

–  сверление сквозных отверстий (подлежащих металлизации) на станках с ЧПУ;
–  активация, тонкая химическая металлизация и гальваническая затяжка;
–  нанесение  и  экспонирование  фоторезиста  через  фотошаблон  для  изготовления

внешних слоев;

– основная гальваническая металлизация;
– нанесение металлорезиста;
– удаление экспонированного фоторезиста;
– травление обнаженных участков тонкой фольги между элементами печатного рисунка

внешних слоев;

– удаление металлорезиста;
– отмывка платы, сушка;
– нанесение паяльной маски;
– нанесение финишного покрытия на контактные площадки;
– нанесение маркировки;
– электрическое тестирование, контроль всей платы.


background image

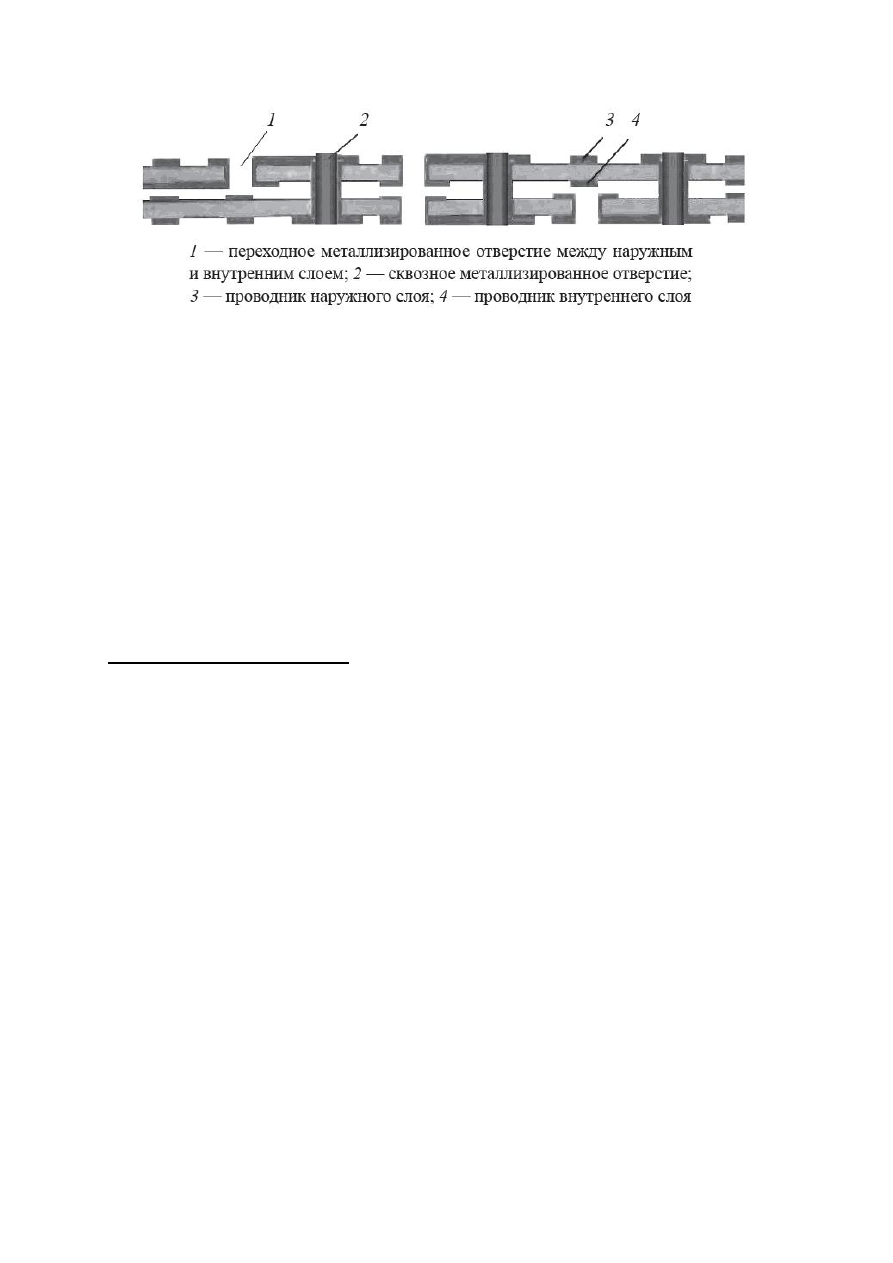

Рисунок 10 – Метод попарного прессования плат



Преимущества метода попарного прессования:
– относительная простота реализации;
– высокая скорость изготовления плат;
– низкая чувствительность к браку и огрехам изготовления отдельных ядер.
Недостатки метода попарного прессования:
– необходимость дважды осаждать на внешних слоях МПП гальваническую медь. Это

резко снижает разрешающую способность рисунка на внешних слоях МПП;

–  при нанесении паяльной маски и защитных лаковых покрытий создаются затруднения

в обеспечении качества такого покрытия — лаки стекают с высоких проводников, обнажая их
острые кромки;

–  необходимо обеспечить достаточную жесткость заготовок (ядер). Это обстоятельство

не позволяет использовать тонкие ядра, что влечет резкое увеличение толщины МПП;

– для наращивания гальванической меди требуется несколько часов.


Метод послойного наращивания
Этапы метода (рис. 11):

–  с  помощью  субтрактивного  метода  формируется  будущее  ядро  -  основа  МПП

(формируются слои двух первых внутренних слоев МПП с рисунком печатных проводников и
площадок);

– поверх ядра с обеих сторон наносится необходимое количество слоев препрега;
– поверх препрега наносится фольга;
заготовка подвергается технологической операции прессования;
– с помощью механического сверления (с контролем глубины сверловки), лазерного или

плазменного прожига формируются отверстия — основа микропереходов между внешними и
ближайшими внутренними слоями заготовки;

– активация, тонкая химическая металлизация и гальваническая затяжка, как и для ДПП

при комбинированном позитивном способе;

–  нанесение  и  экспонирование  фоторезиста  через  фотошаблон  для  изготовления

внешних слоев;

основная  гальваническая  металлизация  (отличие  от  классического  полуаддитивного

метода большая толщина меди для полного заполнения полостей отверстий микропереходов);

– нанесение металлорезиста;
– удаление экспонированного фоторезиста;
– травление обнаженных участков тонкой фольги между элементами печатного рисунка

внешних слоев;

– электрическое тестирование, контроль всей платы.
электрическое тестирование, контроль полученной заготовки;


background image

– далее снова наносится необходимое количество слоев препрега, медной фольги и все

технологические операции повторяются;

– при формировании внешних слоев МПП после прессования заготовки производится

сверление сквозных отверстий (подлежащих металлизации) на станках с ЧПУ;

– далее повторяется ряд технологических операций по гальванической металлизации и

травлению остатков меди между элементами рисунка;

– нанесение паяльной маски;
– нанесение финишного покрытия на контактные площадки;
– нанесение маркировки;
– обрезка платы по контуру;
– электрическое тестирование, контроль всей платы.



Рисунок 11 – Метод послойного наращивания



Основным преимуществом данного метода изготовления МПП является исключительно

высокая  плотность  размещения  проводников  во  всех  слоях  печатной  платы  и  очень  высокая
плотность монтажа.

Недостатки метода послойного наращивания:
– ограниченное количество слоев МПП (не более  12). Это связано с тепловым стрессом

и большим механическим нагрузкам.

– для наращивания гальванической меди требуется большое время — несколько часов,

что делает техпроцесс изготовления каждой новой пары слоев достаточно продолжительным.

–  при  возникновении  дефектов  изготовления  последующих  слоев  вся  полученная

заготовка уходит в брак.


Метод металлизации сквозных отверстий

Этапы метода (рис. 12):

– травление заготовок;
– отмывка и сушка заготовок;
– электрическое тестирование, контроль полученных заготовок;
–  подготовка  поверхности  фольги  (активация)  для  обеспечения  лучшего  сцепления

фольги с препрегами при прессовании;

– прессование заготовок в единый пакет;
– сверление сквозных отверстий (подлежащих металлизации) на станках с ЧПУ;
