Содержание перехода
Технологический
режим
Приспособление
(код, наименован.)
Инструмент
(код, наименование)
Т
0
3.7
Установить микросхему DA1 на плату согласно маркировке, согласно
эскизу 2 позиция 1 и фиксировать подгибкой выводов
Пинцет
3.8
Флюсовать выводы микросхемы DA1 (флюс ФКТ)
Т=20°С
Кисть
3.9
Паять выводы микросхемы DA1 припоем ПОС-61
Т=250°С
Паяльник
<2c
3.10
Установить диоды VD1-VD4 на плату согласно маркировке, согласно
эскизу 2 позиция 2 и фиксировать подгибкой выводов
Пинцет
3.11
Флюсовать выводы диодов VD1-VD4 (флюс ФКТ)
Т=20°С
Кисть
3.12
Паять выводы диодов VD1-VD4 припоем ПОС-61
Т=250°С
Паяльник
<2c
3.13
Установить диоды VD4,VD5 на плату согласно маркировке, согласно
эскизу 2 позиция 3 и фиксировать подгибкой выводов
Пинцет
3.14
Флюсовать выводы диодов VD4,VD5 (флюс ФКТ)
Т=20°С
Кисть
3.15
Паять выводы диодов VD4,VD5припоем ПОС-61
Т=250°С
Паяльник
<2c
3.16
Установить резисторы R1-R3, R5-R6 на плату согласно маркировке,
согласно эскизу 2 позиция 3 и фиксировать подгибкой выводов
Пинцет
3.17
Флюсовать выводы резисторов R1-R3, R5-R6 (флюс ФКТ)
Т=20°С
Кисть
3.18
Паять выводы резисторов R1-R3, R5-R6 припоем ПОС-61
Т=250°С
Паяльник
<2c
3.19
Установить резисторы R4, R7 на плату согласно маркировке, согласно и
фиксировать гайкой
Пинцет
3.20
Сушить ПП
Т=85°С
Сушильный шкаф
1,5 часа
3.21
Покрыть ПП вторым слоем лака УР-231
Пульверизатор
3.22
Сушить ПП
Т=85°С
Сушильный шкаф
3 часа
3.23
Удаление защитного покрытия
5 мин.
3.24
Промыть плату в спирт-бензиновом растворе (1:1)
Т=20°С
Ванна с раствором,
кисть
3.25
Сушить ПП
Т=85°С
Сушильный шкаф
3.26
Контроль на отсутствие внешних дефектов
<2c
3.27
Упаковка ПП в технологическую тару
Изм. Лист
№ докум.
Подпись
Дата Изм. Лист Подпись
№ докум.
Дата Изм. Лист
№ докум.
Подпись
Дата
№
пе
р
ехо
д
а
Инд. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата

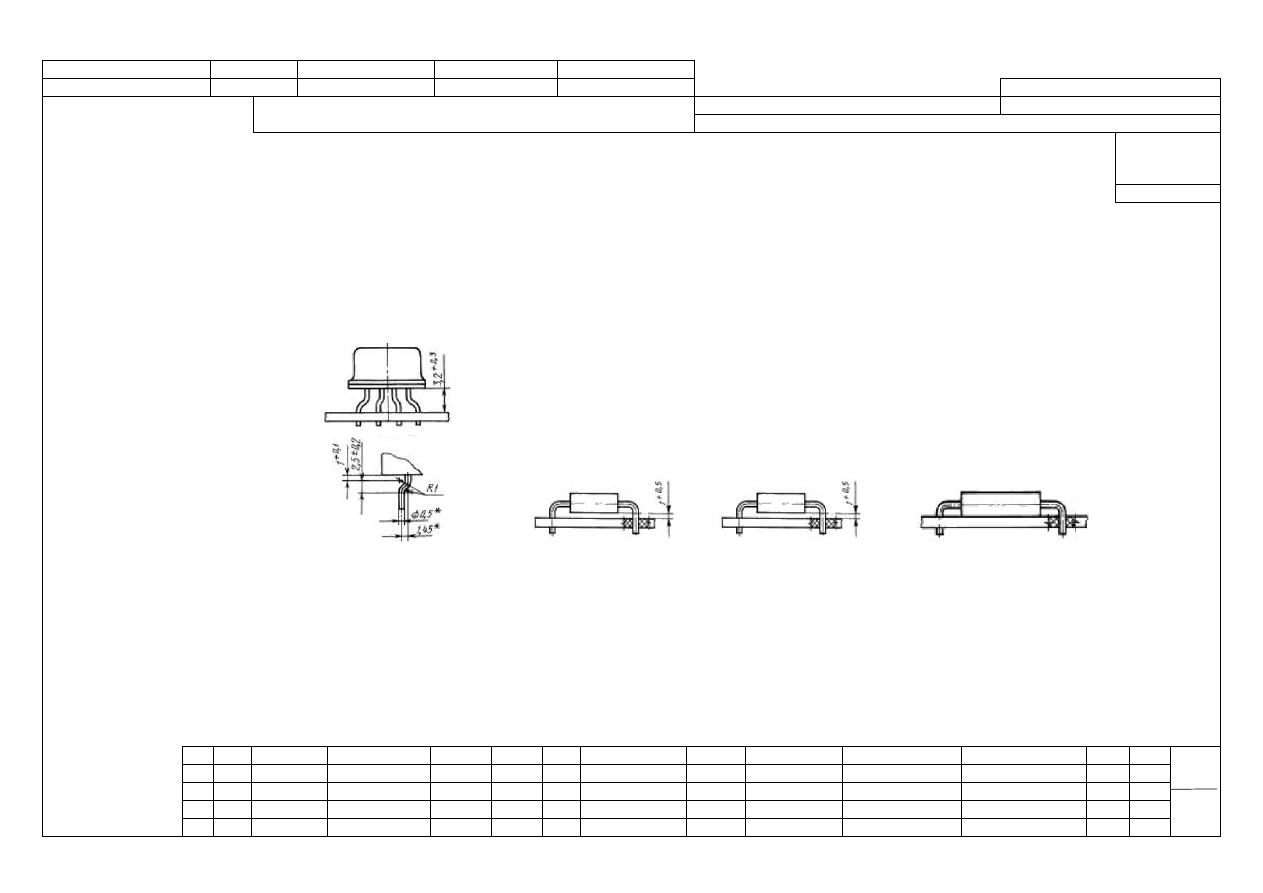

Карта эскизов
Эскиз 1
.
Позиция 1 Позиция 2 Позиция 3 Позиция 4 Позиция 5
.
Номер операции
Разраб.
Лист
1
Листов
2
Проверил
Нормир.
Утверд.
Изм. Лист
№ докум.
Подпись
Дата
Изм. Лист
Подпись
Дата
№ докум. Н. контр
Инд. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата

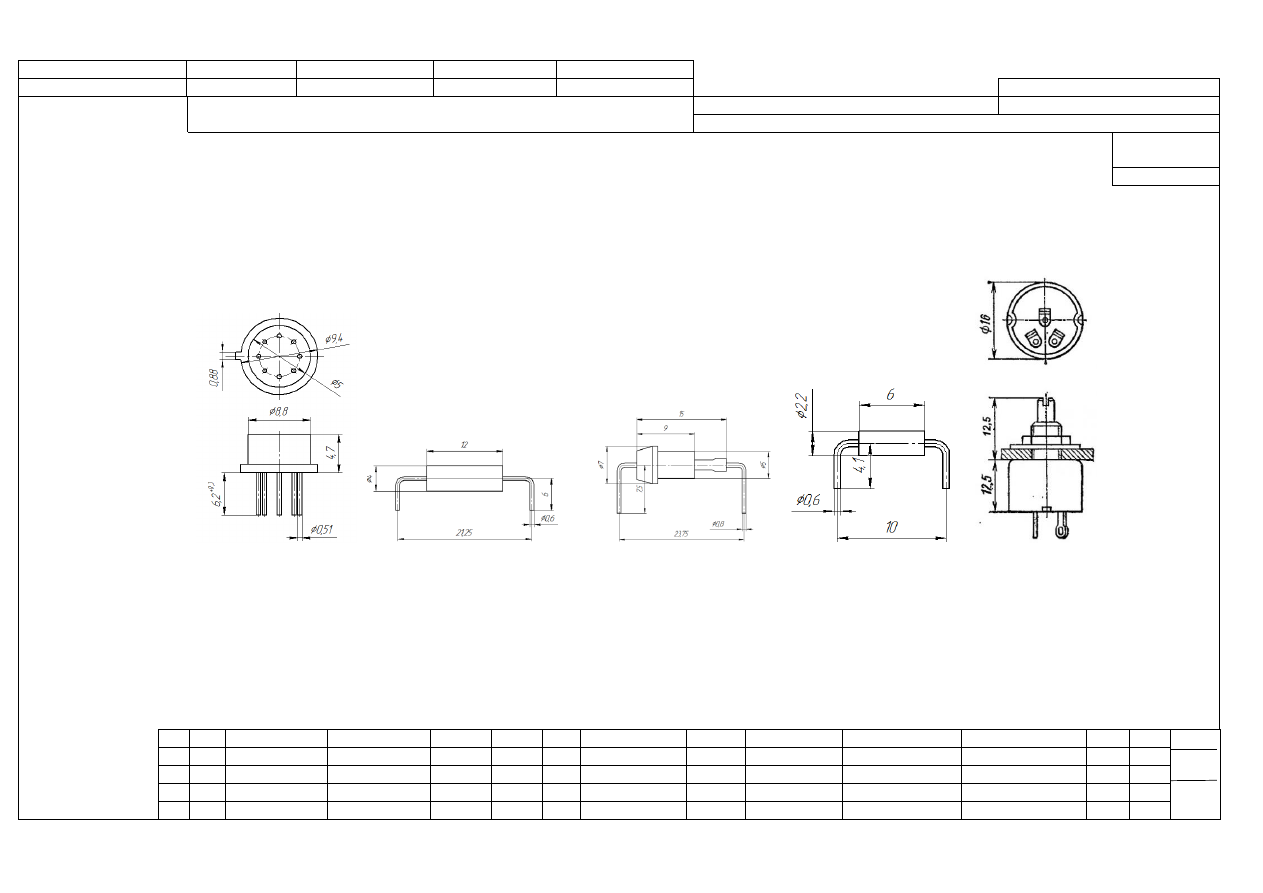

Карта эскизов
Эскиз 2
.
Позиция
1 Позиция 2 Позиция 3 Позиция 4
.
Номер
операции
Разраб.
Лист
Листов
4
Проверил
Нормир.
Утверд.
Изм. Лист № докум.
Подпись
Дата
Изм. Лист
Подпись
Дата
№ докум. Н. контр
4. Задание для самостоятельного выполнения
1. Получить задание от преподавателя (вариант лабораторной работы 2, 3, 4).
2. Рассчитать показатели технологичности. Сделать выводы.
3. Разработать технологический процесс сборки элементов на печатной плате с эскизами.
5. Отчет должен содержать:
1. Титульный лист.
2. Электрическая принципиальная схема (чертеж).
3. Перечень элементов.
4. Чертеж печатной платы.
5. Сборочный чертеж печатного узла.
6. Спецификация.
6. Контрольные вопросы
1. Перечислите требования к выполнению электрической принципиальной схемы?
2. Перечислите требования к выполнению перечня элементов?
3. Перечислите требования к выполнению чертежа печатной платы?
4. Перечислите требования к выполнению сборочного чертежа печатного узла?
5. Перечислите требования к выполнению спецификации?
