Лабораторная работа

«Расчет параметров печатной платы»

1. Цель работы

Целью  работы  является  получение  навыков  расчета  параметров  печатной  платы  и  подготовки

данных для трассировки печатной платы.



2. Основные сведения из теории

2.1. Этапы проектирования печатных плат

Задача  процесса  проектирования  печатных  плат  включает  в  себя  разработку  соединений  между

элементами в соответствии с электрической принципиальной схемой. При этом печатная плата должна
функционировать должным образом в пределах допустимых изменений характеристик компонентов, их
быстродействия,  допустимых  диапазонов  температур,  напряжения  питания.  Завершающим  этапом
проектирования  является  подготовка  всей  документации  и  данных,  которые  необходимы  для
изготовления, сборки, испытания печатной платы и печатного узла.

Этапы разработки печатного узла:
1. Техническое задание.
Проектирование  любого  устройства  начинается  с  подготовки  технического  задания,  в  котором

содержаться технические характеристики печатного узла и устройства в целом. Они содержат:

– перечень функций, которые должны быть обеспечены в результате выполнения проекта;
– технические, конструкторско-технологические требования к печатному узлу и устройству;
 –  затраты  на  подготовку  конструкторскую,  технологическую  подготовку  производства,  затраты

на изготовление;

– график выполнения проектных работ;

– регламент наладочных работ;
 – степень новизны используемых для него технологий;
– массу и габариты проектируемого изделия.
– другие требования (при необходимости).

2. Разработка блок-схема системы.
Сразу  после  составления  технических  характеристик  системы  разрабатывается  блок-схема

основных функций, которая будет показывать, как эта система будет распределена и как будут связаны
между собой ее функции.

3. Распределение системы по платам.
После того как стали известны основные функции и определены технологии, с помощью которых

они  будут  реализованы,  схема  разделяется  по  платам,  при  этом  группируются  те  функции,  которые
должны работать вместе на одной плате.

4. Определение размер печатной платы.
Чаще всего размер печатной платы задан и фиксирован.
5. Разработка электрической принципиальной схемы.
Принципиальные  схемы  и  блок-схемы  обычно  выполняются  с  помощью  систем

автоматизированного инженерного проектирования САЕ (computer-aided engineering).

6. Создание библиотек компонентов.
Библиотека компонентов содержит данные об элементах, в том числе обязательные:
– тип корпуса, вмещающего компонент;
–  размер  корпуса  компонента,  расстояние  между  выводами,  размер  выводов,  форма  выводов,

посадочное место под компонент;

– функция, выполняемая каждым выводом;
–  электрическая характеристика каждого вывода.
7. Модельное проектирование.
Ранее  проводилось  конструирование  макетов  и  прототипов,  которые  подвергались  строгим

испытаниям.  В  настоящее  время  существуют  специальные  программы,  которые  позволяют
моделировать  функцию  без  ее  конструирования.  Обнаруживаемые  дефекты  можно  исправлять  в


background image

имитационной  модели,  а затем повторно проводить тестирование, прежде чем поручать делать его на
аппаратном уровне.

8. Размещение компонентов на печатных платах.
На этом этапе проводится размещения компонентов на поверхности печатной платы по рисункам,

которые  бы  группировали  логические  функции  вместе.  Эту  операцию  размещения  можно  выполнять
вручную,  используя  графические  средства,  или  автоматически,  с  помощью  системы  САПР  для
печатных плат.

9. Порядок проектирования высокочастотных схем.
После  того  как  компоненты  размещены  на  поверхности  печатной  платы,  выполняется

пространственное расположение всех соединений в соответствии с электрической схемой.

10. Моделирование эффектов в линиях связи и синхронизации.
Этот  этап  имитационного  моделирования  дает  возможность  обнаружить  потенциальные

нарушения функций сигналов и до выполнения трассировки решить эту проблему при весьма скромном
ресурсе времени моделирования.

11. Тестирование трассируемости для выбранного размещения.
12. Разводка печатной платы.
Этот  шаг  включает  в  себя  размещение  всех  соединений  в  слоях  сигнальной  разводки  в  виде

медных трасс, при этом следует соблюдать правила выбора длины и шага трасс.

13. Проверка результатов трассировки.


2.2. Создание библиотеки элементов

 Формовка выводов и установка изделий электронной техники  на печатные платы

Одним из этапов проектирования печатных плат является разработка библиотеки компонентов. Не

всегда необходимые компоненты есть в стандартных библиотеках.

Для  разработки  библиотеки  необходимы  знать  габаритные  размеры  корпуса  элемента,  размеры

между выводами, диаметр и количество выводов. Данную информацию можно найти у производителей
элементов,  а  расстояние  между  выводами  или  задано  и  неизменяемо  или  может  быть  выбранным  в
зависимости от шага координатной сетки.

Координатная  сетка  –  ортогональная  сетка  из  двух  параллельных  равноудаленных  линий,

определяющих  места  расположения  соединений  на  печатной  плате.  Шаг  координатной  сетки  –
расстояние между двумя соседними параллельными линиями координатной сетки. Узел координатной
сетки – пересечение двух линий координатной сетки. Выводы элементов должны располагаться в узлах
координатной  сетки,  поэтому  расстояние  между  выводами  должно  быть  кратно  шагу  координатной
сетки.

Требования  к  шагу  координатной  сетки  изложены  в  ГОСТ  Р  51040-97.  Платы  печатные.  Шаги

координатной сетки.

Для  размещения  соединений  на  печатной  плате  должна  применяться  координатная  сетка  с

номинальным  шагом  0,50  мм  в  обоих  направлениях.  Если  координатная  сетка  с  номинальным  шагом
0,50 мм не удовлетворяет требованиям конкретной конструкции, то должна применяться координатная
сетка с номинальным шагом 0,05 мм. Для конкретных конструкций, использующих элементную базу с
шагом 0,625 мм, допускается применение шага координатной сетки 0,625 мм.

Предпочтительные модули для координатных сеток с шагом 0,50; 0,05 мм и соответствующие им

значения кратных шагов координатной сетки приведены в таблице 1.











background image

Таблица 1 – Предпочтительный шаг координатной сетки

Основной  шаг  координатной
сетки



Предпочтительный

модуль

ГОСТ

Р

51040-97

Платы

печатные.  Шаги  координатной
сетки

Предпочтительный

шаг

координатной сетки

0,05


10
15
20
25

0,25
0,5
0,75
1,00
1,25

0,5





10

0,50
1,00
2,50
3,00
5,00

По  согласованию  с  заказчиком  в  типовых  конструкциях  печатных  плат,  использующих

элементную  базу  с  шагом,  кратным  2,54  мм,  допускается  применение  координатной  сетки  с
номинальным шагом 2,54 мм в обоих направлениях.

В тех случаях, когда необходима координатная сетка с меньшим шагом, допускается применение

шага 0,635 мм.

Соединения  ЭРИ  с  проводящим  рисунком  печатной  платы  должны  располагаться  в  узлах

координатной сетки.

Межцентровые  расстояния  для  расположения  изделий,  устанавливаемых  на  печатную  плату,

должны быть кратными шагу координатной сетки:

– n

 0,05мм;

– n

 0,50 мм (метрический шаг координатной сетки).

В  случае  применения  ЭРИ  с  шагом  расположения  выводов,  кратным  2,54  мм,  межцентровые

расстояния должны быть кратными шагу координатной сетки:

– n

 2,54 мм;

– n

 0,635 мм (дюймовый шаг координатной сетки).

Для  того  чтобы  обеспечить  кратность  расстояния  между  выводами  шагу  координатной  сетки

необходимо формовать выводы элементов, если это возможно.

Формовка выводов – операция подготовки выводов компонентов перед их установкой в отверстия

на  монтажное  основание  с  целью  выравнивания  (рихтовки),  обеспечения  необходимого  монтажного
расстояния между выводами, зазора между платой и компонентом (при необходимости), либо фиксации
компонента на плате при ручном монтаже, либо до поступления платы в установку пайки.

Общие  требования  и  нормы  конструирования  при  формовке  выводов  изделий  электронной

техники приведены в ГОСТ 29137-91 «Формовка выводов и установка изделий электронной техники на
печатные платы».

При формовке выводов  изделия электронной техники (ИЭТ) размером от  корпуса ИЭТ до места

изгиба  вывода  считают  размер  от  корпуса  ИЭТ  до  центра  окружности  изгиба  вывода,  как  указано  на
рис.1.



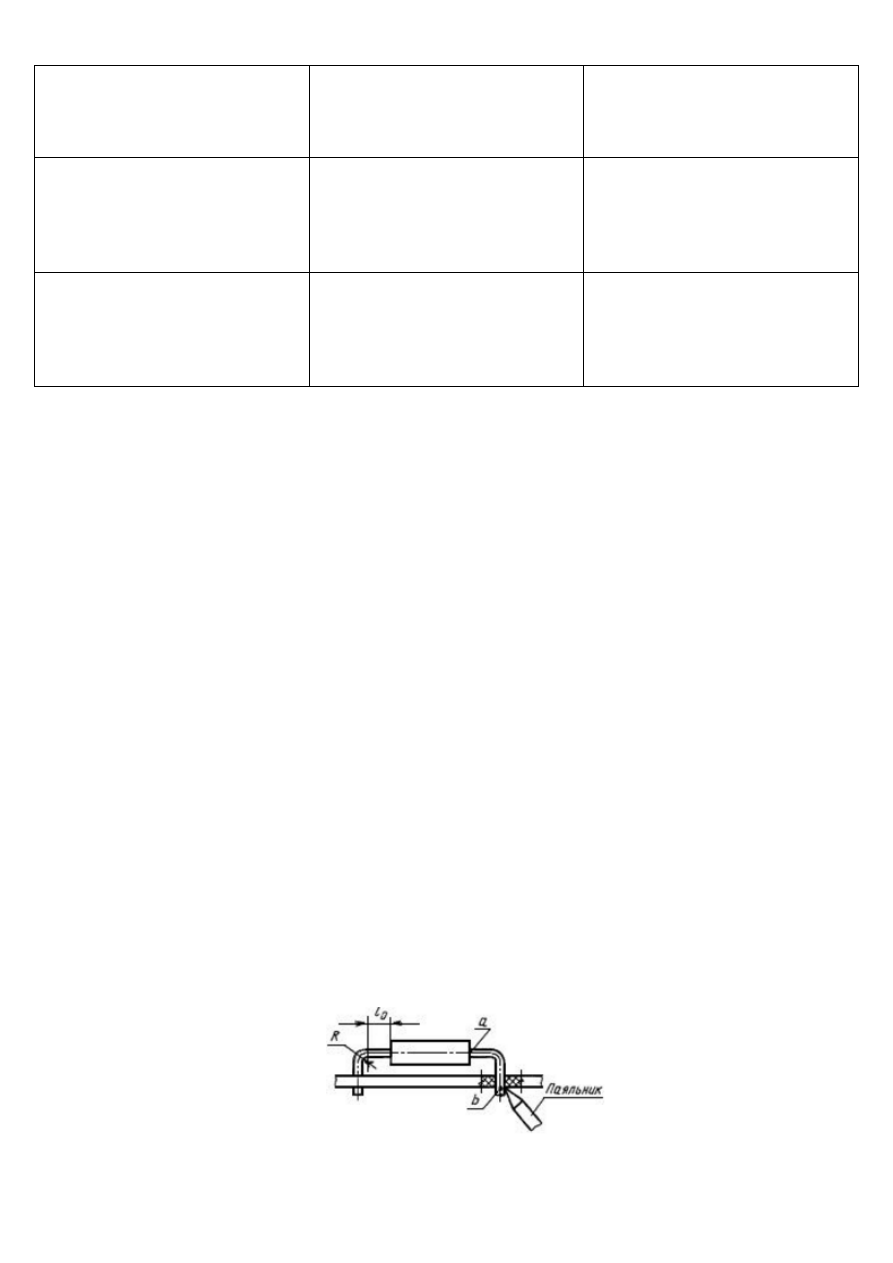

Рисунок 1 – Пример формовки ИЭТ




background image

При  установке  ИЭТ  на  печатные  платы  размером  от  корпуса  до  места  пайки  вывода  считают

размер от корпуса ИЭТ вдоль оси вывода до места приложения паяльника или зеркала припоя (размер,
определяющий расстояние между точками).

Минимальный размер от корпуса ИЭТ до места изгиба при формовке выводов l

0

 мм:

– для резисторов и конденсаторов – 0,5;
– для резисторов и других ИЭТ в корпусах типа 4 по ГОСТ 14467 – 1,0;
– для полупроводниковых приборов – 2,0;
– для дросселей – 3,5.
Минимальный внутренний радиус изгиба выводов R, мм:
– для выводов диаметром или толщиной до 0,5 мм включительно – 0,5
– для выводов диаметром или толщиной свыше 0,5 до 1,00 мм включительно – 1,0
– для выводов диаметром или толщиной свыше 1,0 мм –1,5
В технически обоснованных случаях допускается  уменьшать внутренний радиус изгиба выводов

до 0,3 мм.

Минимальный размер от корпуса ИЭТ до места пайки – 2,5 мм.
Допускается  уменьшение  указанного  размера  при  условии  обеспечения  теплоотвода  в  процессе

пайки.

Предельные  отклонения  размеров  между  осями  двух  любых  выводов  ИЭТ,  устанавливаемых  в

монтажные  отверстия,    ±0,2  мм,  а  на  контактные  площадки    ±0,1  мм.  Остальные  размеры  формовки
выводов  ИЭТ,  приведенные  в  настоящем  стандарте  без  указания  предельных  отклонений,  не
контролируются и должны быть обеспечены инструментом.

Установочные размеры для ИЭТ, устанавливаемых в отверстия печатных плат, следует выбирать

кратными шагу координатной сетки 2,5 мм или 1,25 мм в соответствии с ГОСТ 10317.

Основной шаг координатной сетки - 2,5 мм.
Формовку  выводов  и  установку  ИЭТ  на  печатные  платы  следует  проводить  в  соответствии  с

вариантами, приведенными в таблицах ГОСТа 29137-91.


Выводы  ИЭТ  диаметром  более  0,7  мм,  а  также  выводы  многовыводных  и  подборных  ИЭТ  не

подгибают.  Допускается  для  многовыводных  ИЭТ  подгибка  двух  диагонально  противоположных
выводов при отсутствии соответствующих ограничений в ТУ.

В технически обоснованных случаях допускается подгибка выводов диаметром более 0,7 мм.
Высота выступающих концов выводов (подогнутых и неподогнутых) должна быть в пределах от

0,5 до 2 мм. Угол подгибки выводов от плоскости платы должен быть от 0° до 45°.


Расчет диаметров монтажных отверстий

Диаметры  монтажных  отверстий  должны  быть  несколько  больше  диаметров  выводов  ЭРЭ,

причем

d

О

 = d

В

 +

,    при d ≤ 0,8 мм    Δ = 0,2 мм,

                      при d > 0,8 мм    Δ = 0,3 мм,
                         при любых d  Δ = 0,4 мм, если ЭРЭ устанавливаются автоматизировано.
Рекомендуется  на  плате  иметь  количество  размеров  монтажных  отверстий  не  более  трех.

Поэтому  диаметры  отверстий,  близкие  по  значению,  увеличивают  в  сторону  большего,  но  так,  чтобы
разница между диаметром вывода и диаметром монтажного отверстия не превышала 0,4 мм.

По

ГОСТ

10317-79

диаметры

монтажных,

переходных

металлизированных

и

неметаллизированных отверстий должны быть выбраны из ряда: 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2;
1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 2,0; 2,1; 2,2; 2,3; 2,4; 2,5; 2,6; 2,7; 2,8; 3,0.

Центры отверстий должны быть в узлах координатной сетки.









background image

Расчет диаметров контактных площадок

Диаметры контактных площадок определяются по формуле:

,

2

D

d

O

К

T

T

d

b

d

d



где b – радиальная ширина контактной площадки, мм;
     Δd – предельное отклонение диаметра монтажного отверстия, мм;
    Т

d

 – значение позиционного допуска расположения осей отверстий, мм;

    Т

D

 – значение позиционного допуска расположения центров контактных площадок, мм.



Позиционные допуски расположения элементов конструкций для первых трех классов точности

печатных плат приведено в таблицах 2-4.



Таблица 2 – Предельное отклонение диаметра





Таблица 3 – Значения позиционного допуска расположения осей отверстий





Таблица 4 – Значения позиционного допуска расположения центров контактных площадок




Минимальное значение гарантийного пояска b приведено в табл.5.

Таблица 5 – Диаметры выводов и монтажных отверстий ЭРЭ
