3. Пример выполнения задания



Задание:  разработать  габаритные  и  установочные  эскизы  для  ИЭТ,  указанных  на  электрической

принципиальной схеме; расчитать диаметры отверстий и диаметры контактных площадок.

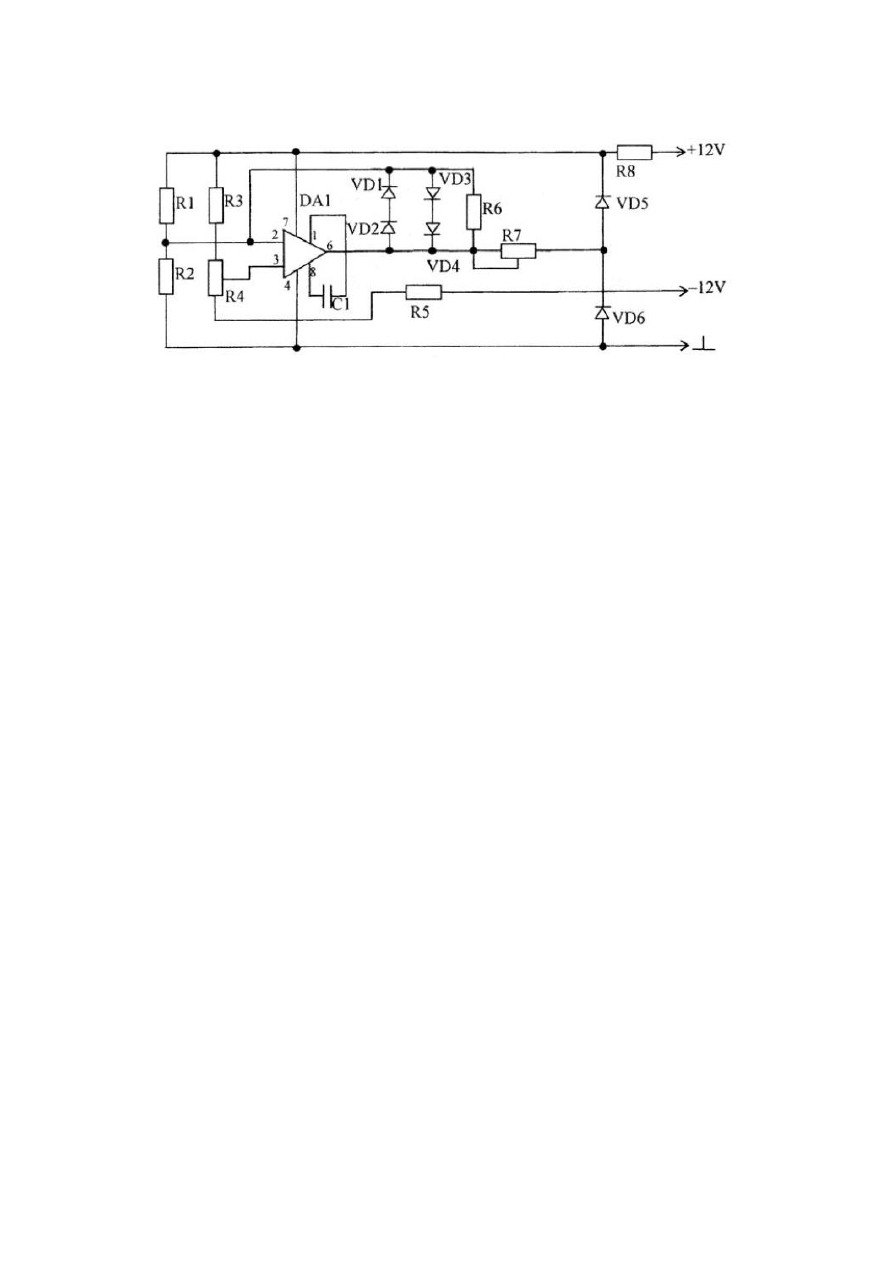

Рисунок 2 – Электрическая принципиальная схема

Перечень элементов:

– DАl  интегральная микросхема K153УД2;
– VD1–VD4 диоды Д223Б;
– VD5–VD6 диоды KC133A;
– R1, R2, R3, R5 резисторы С2-33-0,125 5,1 кОм;
– R6  резистор С2-33-0,125 100 Oм;
– R8 резисторы С2-33-0,125  3.9 МОм
– R4 резистор переменный СП0-0,5-2,2 кОм
– R7 резистор переменный СП0-0,5-51 кОм


Решение:
1. Разработка установочных и габаритных эскизов ИЭТ.
Примем толщину печатной платы 1,5мм, шаг координатной сетки 1,25мм.
Этапы выполнения:

– найти в сети Интернет данные по размерам корпусов элементов.
–  рассчитать  (выбрать  из  ГОСТ  29137-91)  расстояние  между  выводами  элементов,  которые

необходимо формовать. Расстояние должно быть кратно шагу координатной сетки.

– определить длину выводов в зависимости от толщины печатной платы.
–  выполнить габаритные эскизы элементов.
– выполнить установочные эскизы элементов.
– заполнить таблицу. В таблице 6 приведены все данные для элементов на схеме рис.2.



















background image



Таблица 6 – Установочные и габаритные эскизы ИЭТ

№  Наименование

и  обозначение
элемента

Габаритный эскиз

Установочный эскиз

Примечание

DАl
интегральная
микросхема
K153УД2





ГОСТ  29137-91,  табл.  1,
п.29
Lвыв.=3,2+1,5+1,5=5,2
3,2

–

расстояние

от

корпуса ИЭТ до ПП;
1,5 – толщина ПП;
1,5 – высота выступающих
выводов

VD1–VD4
Диод
Д223Б





ГОСТ  29137-91,  табл.  1,
п.14
Lвыв.=2,0+1,5+1+1,5=6,0
2,0  –  половина  диаметра
ИЭТ;
1,5 – толщина ПП;
1,0

–

расстояние

от

корпуса ИЭТ до ПП;
1,5 – высота выступающих
выводов

VD5–VD6
Диод
KC133A





ГОСТ  29137-91,  табл.  1,
п.14
Lвыв.=3,5+1,0+1,5+1,5=7,

3,5  –  половина  диаметра
ИЭТ;
1,0

–

расстояние

от

корпуса ИЭТ до ПП;
1,5 – толщина ПП;
1,5 – высота выступающих
выводов

R1, R2, R3, R5
– 5,1 кОм
R6 –100 Oм;
R8 – 3.9 МОм
Резисторы
С2-33-0,125






ГОСТ  29137-91,  табл.  1,
п.1
Lвыв.=1,1+1,5+1,5=4,1
1,1  –  половина  диаметра
ИЭТ;
1,5 – толщина ПП;
1,5 – высота выступающих
выводов

R4 – СП0-0,5-
2,2 кОм
R7 – СП0-0,5-
51 кОм
Резисторы
переменные



не формуются












background image



2. Расчет диаметра монтажных отверстий

Рассчитать  диаметр  монтажных  отверстий.  Данные  для  расчетов  приведены  в  табл.  2-5.

Полученные данные приведены в табл. 7.

Таблица 7 – Диаметры выводов и монтажных отверстий ЭРЭ

№  Наименование и

обозначение ЭРЭ

Диаметр
вывода, мм

Диаметр монтажного отверстия, мм

DАl
интегральная микросхема
K153УД2

0,51

0,51+0,2=0,7 округляем до 0,8мм

VDl–VD4
Диод
Д223Б

0,6

0,6+0,2=0,8мм

VD5–VD6
Диод
KC133A

0,8

0,8+0,2=1,0мм

R1, R2, R3, R5 – 5,1 кОм
R6 –100 Oм;
R8 – 3.9 МОм
Резисторы
С2-33-0,125

0,6

0,6+0,2=1,0мм

Принимаем диаметры отверстий: 0,8 и 1,0 мм.

3. Расчет диаметра контактных площадок отверстий

Рассчитать  диаметр  монтажных  отверстий.  Данные  для  расчетов  приведены  в  табл.  2-5.

Полученные данные приведены в табл. 8.

Таблица 8 – Диаметры выводов и монтажных отверстий ЭРЭ

№  Наименование

и  обозначение
ЭРЭ

Диаметр
вывода,
мм

Диаметр
монтажного
отверстия, мм

Диаметр контактной площадки, мм

DАl
интегральная
микросхема
K153УД2

0,51

0,8

d

k

=0,8+2

0,3+0,1+0,2+0,35=2,05



VDl–VD4
Диод
Д223Б

0,6

0,8

d

k

=0,8+2

0,3+0,1+0,2+0,35=2,05



VD5–VD6
Диод
KC133A

0,8

1,0

d

k

=1,0+2

0,3+0,1+0,2+0,35=2,25



R1, R2, R3, R5 –
5,1 кОм
R6 –100 Oм;
R8 – 3.9 МОм
Резисторы
С2-33-0,125


0,6

1,0

d

k

=1,0+2

0,3+0,1+0,2+0,35=2,25





4. Задание для  самостоятельного выполнения

1. Получить задание от преподавателя.
2. Найти данные по размерам корпусов элементов (DataSheets элементов).
3. Рассчитать расстояние между выводами.
4. Разработать габаритные и установочные эскизы  элементов.

5. Выполнить расчет диаметров монтажных отверстий.


background image

6. Выполнить расчет диаметров контактных площадок.



5. Отчет должен содержать:

1. Титульный лист.
2. Таблица с габаритными и установочными эскизами.

3. Таблица с расчетом диаметров монтажных отверстий.
4. Таблица с расчетом диаметров контактных площадок.
5. DataSheets элементов (распечатка с интернет –ресурсов).



6. Контрольные вопросы

1. Что такое печатная плата?
2. Что такое печатный узел?

3. Назовите основные характеристики печатной платы?
4. Для чего производится формовка выводов ИЭТ?
5. Как рассчитываются диаметры монтажных отверстий?
6. Как рассчитываются диаметры контактных площадок?
7. Назовите основные элементы печатных плат?
8. Перечислите этапы проектирования печатных плат?
9. Для чего нужна координатная сетка?
10. Что такое DataSheets элементов?




Варианты:
№
варианта

Номер журнала «Радио»


Название статьи

7-2007

Активная рамочная антенна

7-2007

Электронный барабан

7-2007

Светодиодный маяк

7-2007

Марионетка из светодиодов

10-2007

Активная антенна диапазона УКВ ЧМ

10-2007

Приставка к мультиметру для проверки стабилитронов

10-2007

Усилитель мощности диапазона 2 метра

4-2007

Простой УЗЧ

3-2007

Звуковой сигнализатор отключения сетевого напряжения

10

3-2007

Миниатюрный фонарик-брелок
