следований и сформированная 10-километровая буферная зона вокруг г.
Дзержинска.

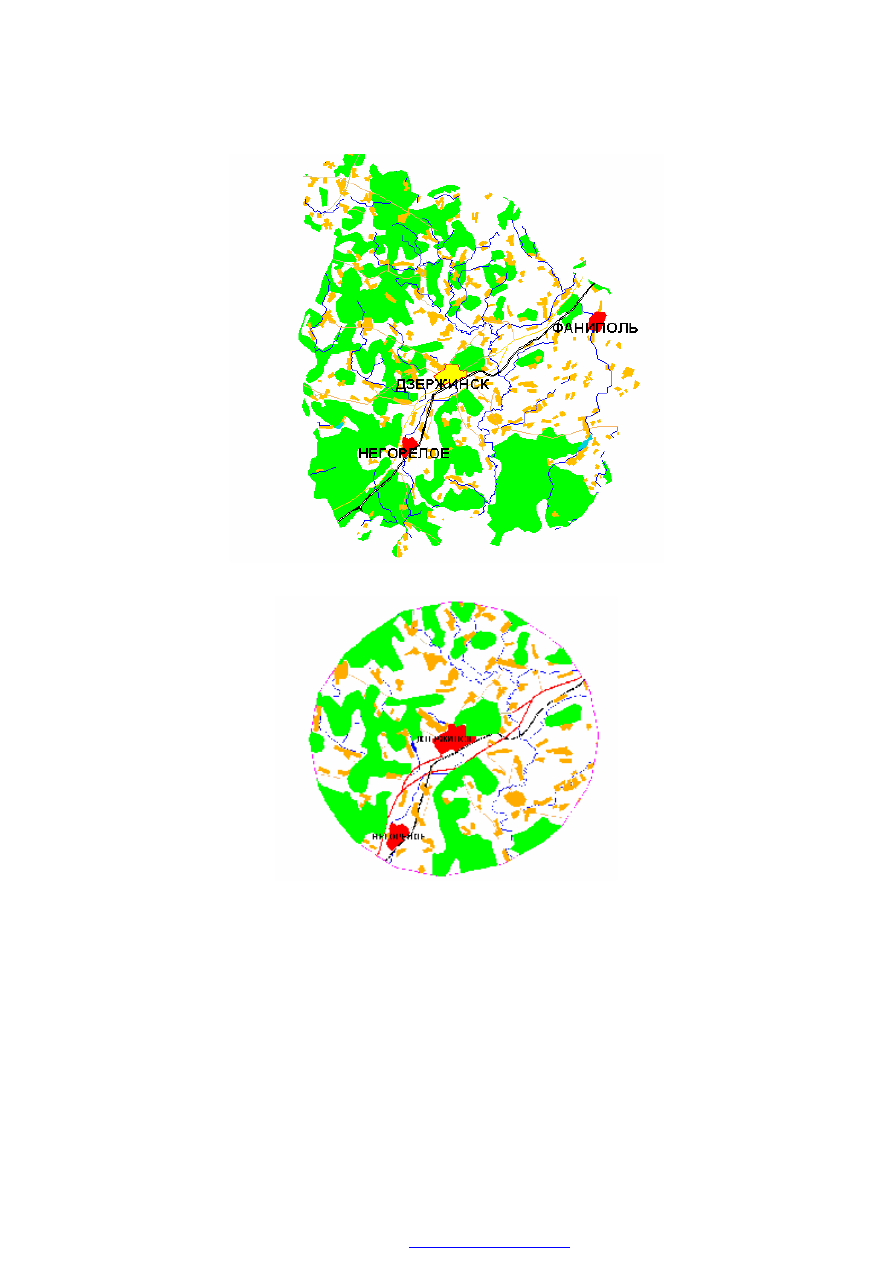

Рис.35. Район исследований
Рис.36. Построение 10 километровой буферной зоны вокруг г.Дзержинска
Для выполнения пространственного анализа дополнительно были
созданы 100-метровые буферные зоны вокруг сельских населенных
пунктов, рис.37.
создан в pdfFactory Pro пробной версии
52

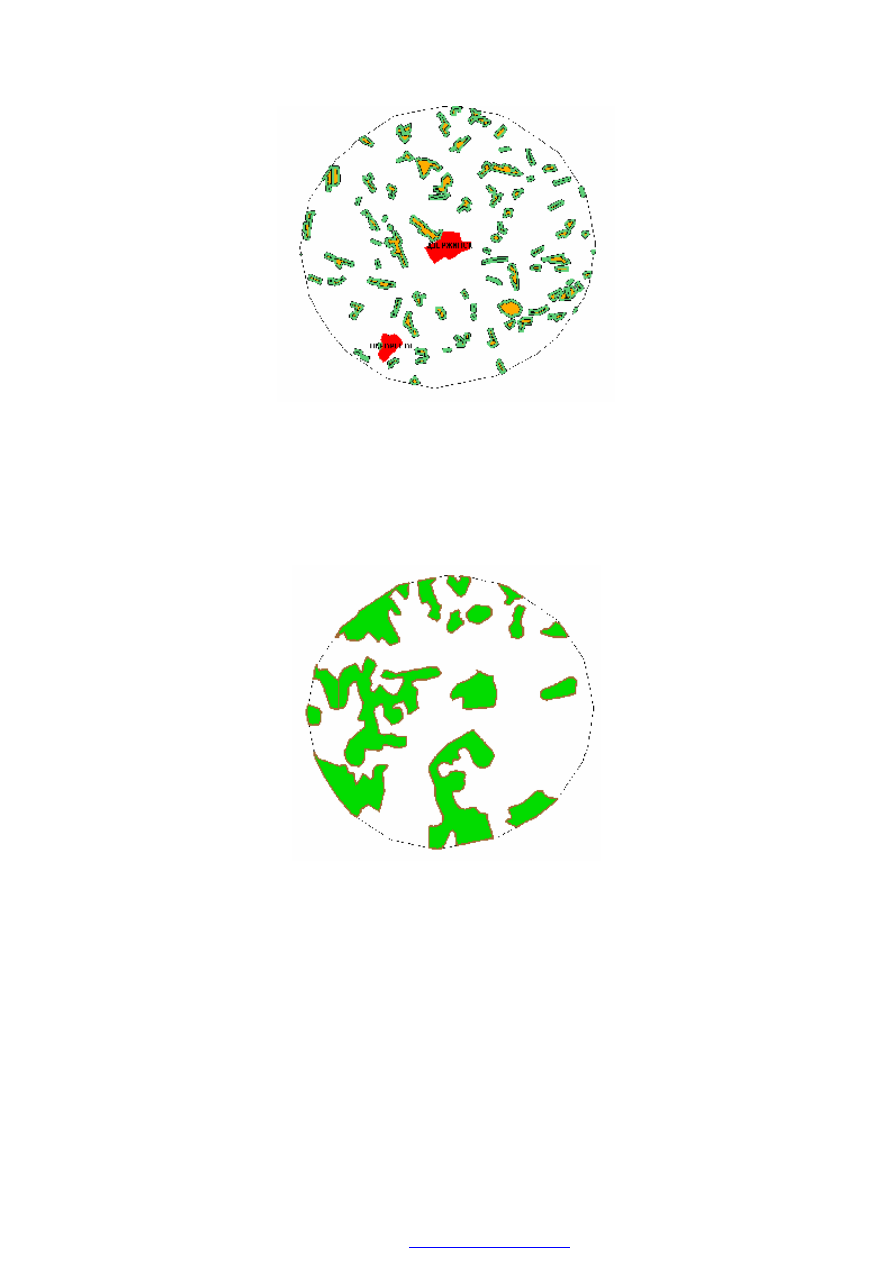

Рис.37. 100-метровые буферные зоны вокруг сельских населенных пунктов
Для размещения артезианской скважины целесообразно рассматри-
вать не используемые в лесном хозяйстве земли, в этой связи путем
оверлейных операций леса, 50-метровая буферная зона вокруг лесных
массивов и 100-метровые буферные зоны вокруг населенных пунктов
были исключены из дальнейшего анализа, рис.38.
а)
создан в pdfFactory Pro пробной версии
53
б)

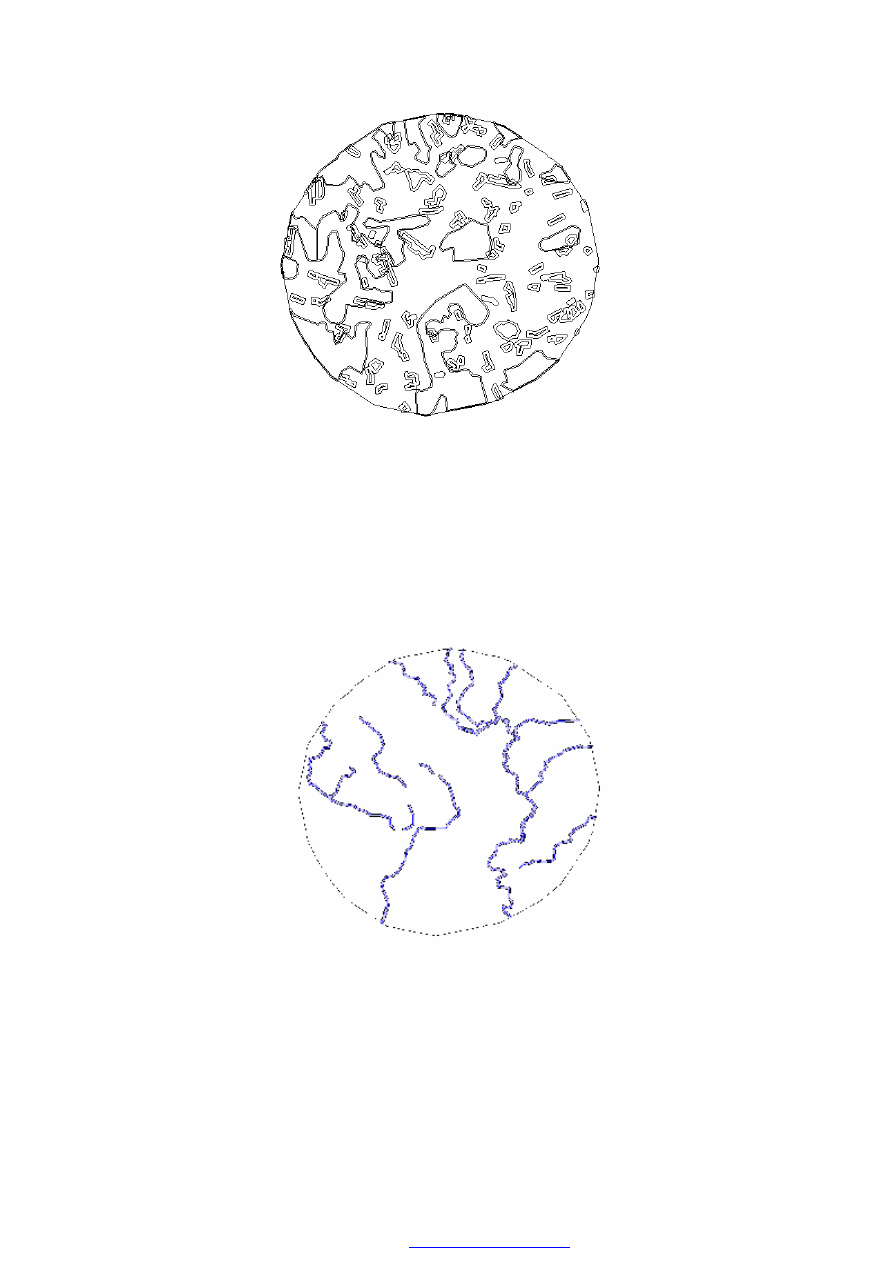

Рис.38. Построение буферных зон вокруг лесных массивов (а) и исключение из
анализа земель под населенными пунктами и лесами и их буферными
зонами (б)
По условиям проекта, нельзя выполнять поиск мест для размещения
артезианской скважины в пределах 100-метровой буферной зоны речных
водотоков. В этой связи были созданы 100-метровые буферные зоны во-
круг водотоков, которые затем были дополнительно вычтены из преды-
дущей схемы земель, рис.39.
Рис.39. Буферные зоны вокруг речных водотоков
Далее по требованиям проекта из анализа необходимо исключить
земли, которые приходятся на 500-метровые буферные зоны от потенци-
альных источников загрязнения окружающей среды (промышленные и
сельскохозяйственные предприятия и др. объекты), рис.40.
создан в pdfFactory Pro пробной версии
54

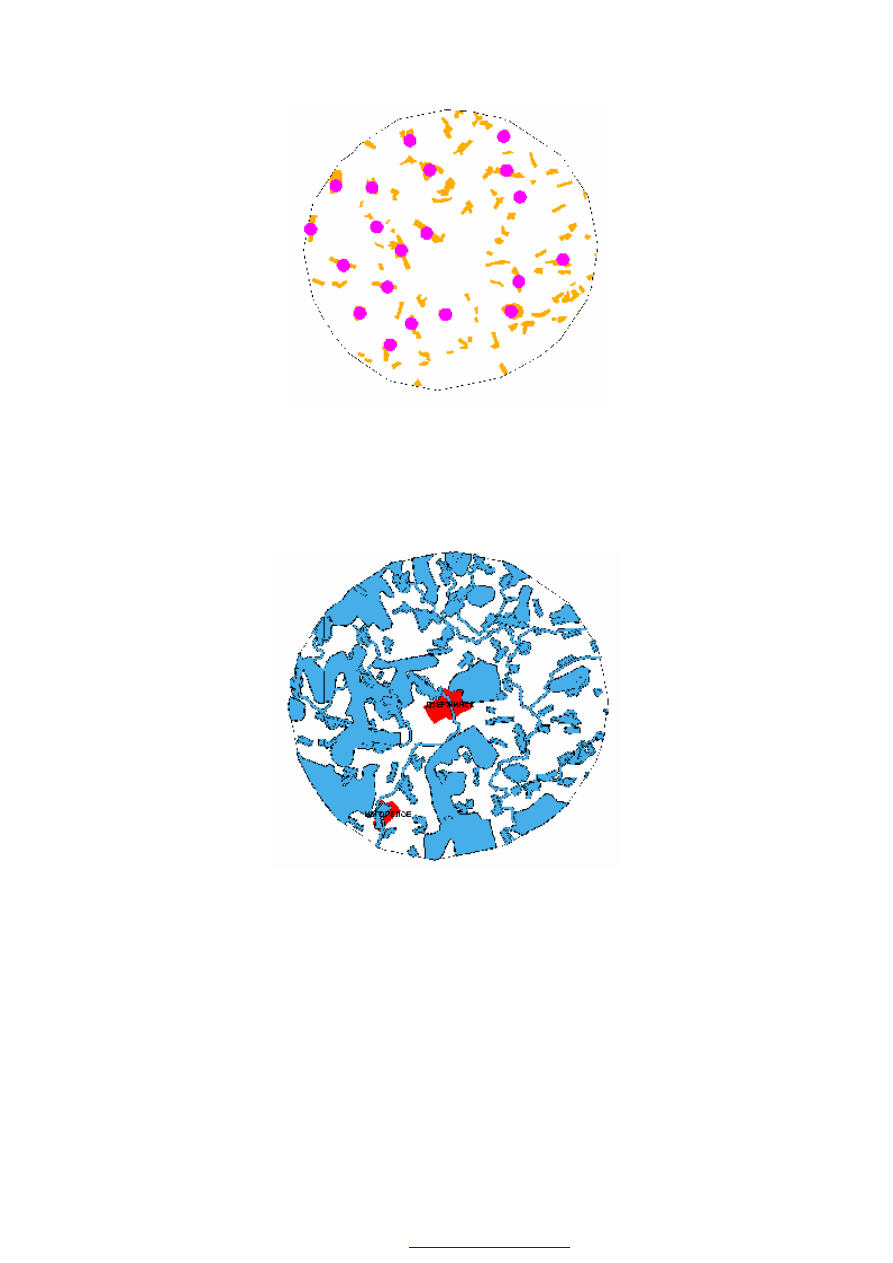

Рис.40. 500-метровые буферные зоны вокруг точечных источников загрязнения
окружающей среды
В конечном итоге путем последовательного выполнения оверлей-
ных операций была получена итоговая карта по поиску мест, пригодных
для постройки артезианской скважины, рис.41.
Рис.41. Итоговая карта по поиску мест, пригодных для постройки артезианской
скважины (белый фон)
Таким образом, выше приведенный пример иллюстрирует последо-
вательность шагов по выбору места для строительства объекта (в данном
примере артезианской скважины) по перечню критериев с использовани-
ем операций в ГИС.
создан в pdfFactory Pro пробной версии
55
Вопросы для самопроверки:
1. Перечислите основные этапы работ при выполнении ГИС-проекта по вы-
бору места для размещения артезианской скважины.
2. Перечислите список критериев, которые нужно учитывать при выполне-
нии ГИС-проекта по выбору места для размещения артезианской скважи-
ны.
3. Какие функции пространственного анализа используются при выполнении
ГИС-проекта по выбору места для размещения артезианской скважины.
3.8. Географическая связка в ГИС
Пространственные объекты в цифровом представлении могут быть
сгруппированы в слои как показано на рис.42. Для этого необходимо,
чтобы все цифровые слои имели общую картографическую проекцию,
масштаб и использовали одну и ту же точку отсчета. В этом случае мож-
но быть уверенным, что заданные координаты на любом из цифровых
слоев будут указывать на одну и ту же область географического про-
странства. Это то, что называется географической связкой [10].

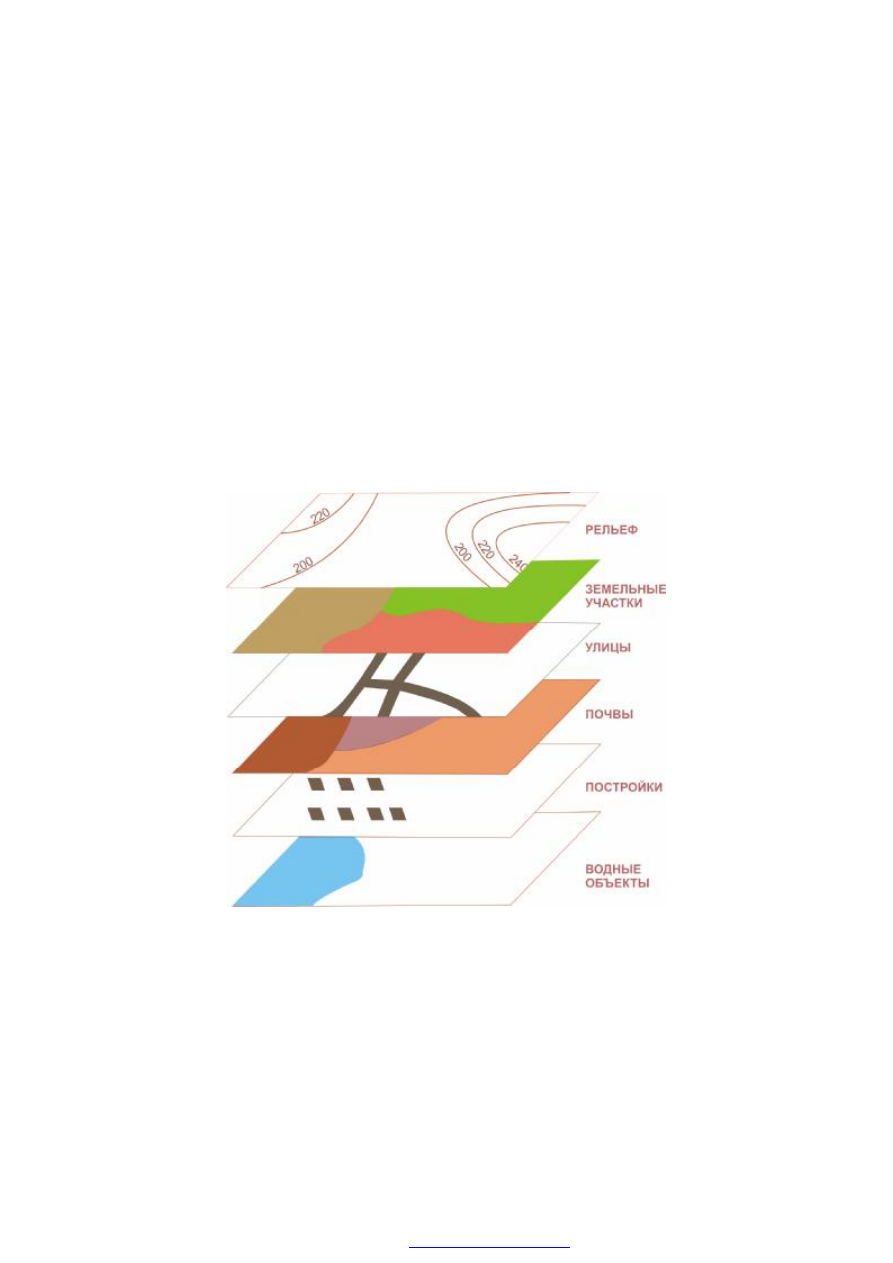

Рис.42. Географическая связка цифровых слоев для изучаемой территории
Например, на рис.42 отображаются цифровые слои карты населен-
ного пункта в режиме географической связки, иллюстрирующие рельеф,
земельные участки, улицы, почвы, постройки, водные объекты и т.д.
