36

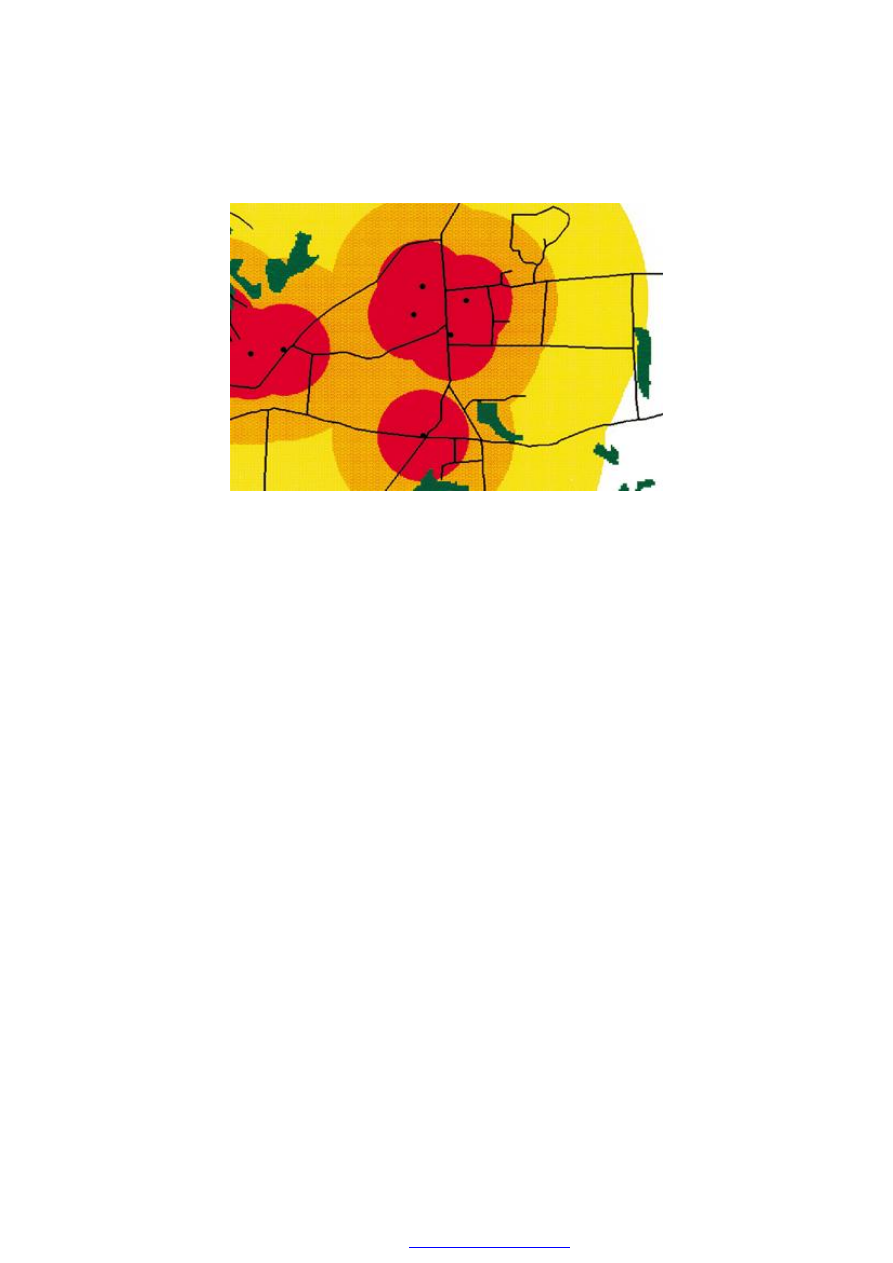

На  рис.24  источники  загрязнения  воздушной  среды  представлены

как точки. Выполненное построение буферных зон указывает на сильное
и слабое загрязнение воздушной среды.

Рис.24. Буферные зоны вокруг точечных источников загрязнения

При  решении  более  сложных  географических  задач,  например  для

оценки  интенсивности  лесозаготовок  вблизи  границ  малонарушенных
лесных  территорий  в пределах 2-х километровой буферной зоны),  уточ-
нение характера местности в пределах буферных зон может выполняться
с использованием космических снимков (например, Landsat ЕТМ+ и Ре-
сурс МСУ-СК).

Вопросы для самопроверки:

1.  Перечислите типы географических задач, в которых целесообразно вы-

полнение построения буферных зон.

2.  Для каких графических примитивов возможно построение буферов?
3.  Имеются  ли  ГИС-инструменты  для  построения  серии  буферов  вокруг

одного геообъекта?

4.  Возможно ли уточнение характеристик местности внутри буферов по

данным космоснимков?

3.2.3. Оверлеи

Наиболее  активно  используемыми  ГИС-инструментами  при  выпол-

нении  ГИС-анализа  является  использование  операций  так  называемых
оверлеев (Overlay)

В  векторной  графике  при  выполнении  оверлеев  компьютер  выпол-

няет операции сложения и вычитания графических примитивов. Оверлеи
могут  быть  выполнены  по  схеме  –  «точка  в  полигон»,  т. е  выполняется
наложение  точечного  объекта  на  полигональный  объект  или  «линии  в
полигон», т.е. когда происходит наложение линейного объекта  на поли-

PDF

создан в pdfFactory Pro пробной версии

www.pdffactory.com


background image

37

гональный  объект,  или  «полигон  в  полигон»,  т.е.  когда  происходит  на-
ложение со сложением или с вычитанием одного полигонального объек-
та с другим полигональным объектам.

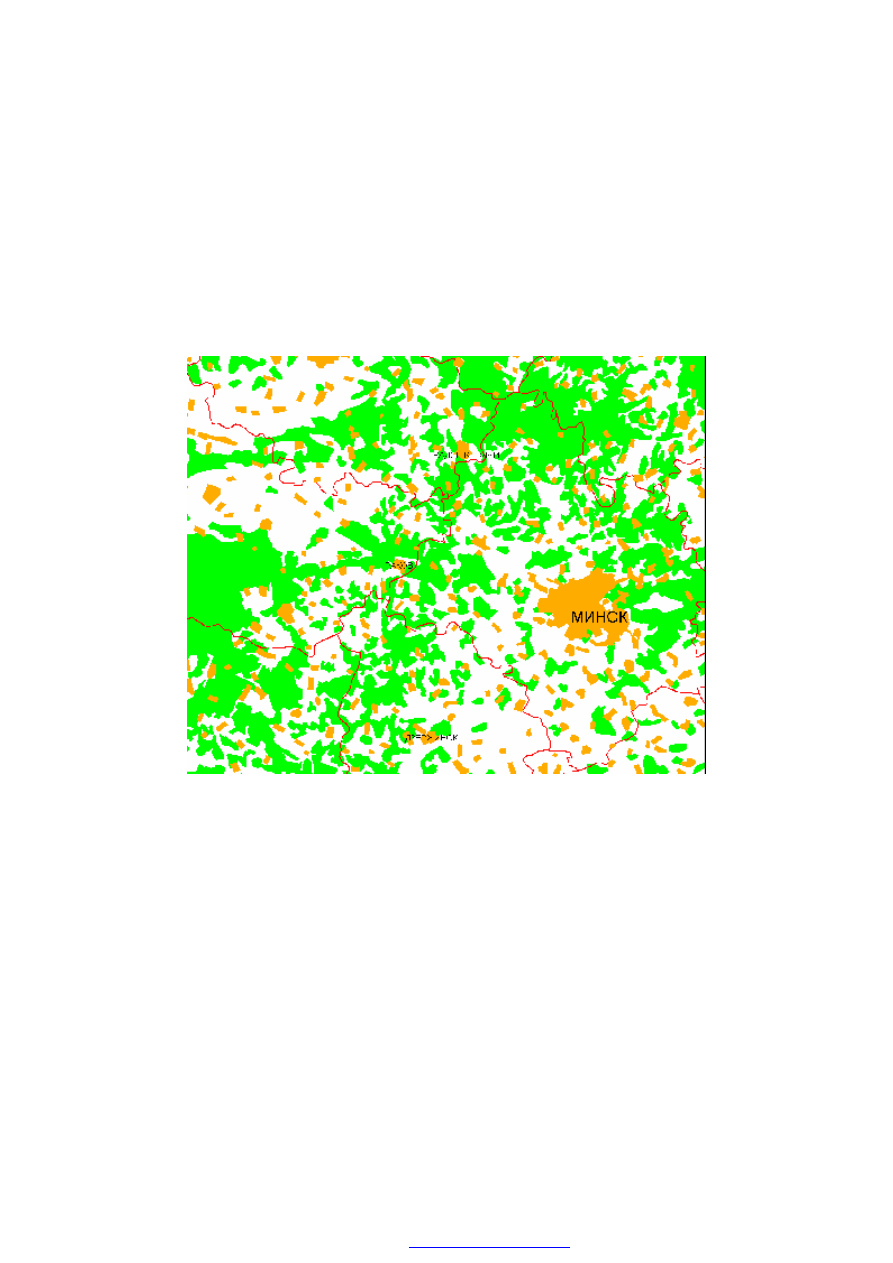

Например, на рис.25 показан результат выполнения полигонального

оверлея  наложения  полигонов  леса  и  населенных  пунктов  на  полигоны
административных границ. Решение данной задачи связано с тем обстоя-
тельством,  что  при  решении  задач  инвентаризации  и  мониторинга  лес-
ных ресурсов необходимо выполнять учет объектов в административных
границах  или  границах  юридических  лиц  (колхозов,  совхозов,  черте  го-
рода, района и т.д.).

Рис.25.Полигональный оверлей наложения границ землепользования в пределах ад-

министративных границ

Аналогичные оверлейные операции выполняются при рассмотрении

почвенного покрова реки, когда на полигональные объекты разнотипных
почв накладываются линейные объекты рек, рис.26.

PDF

создан в pdfFactory Pro пробной версии

www.pdffactory.com


background image

38

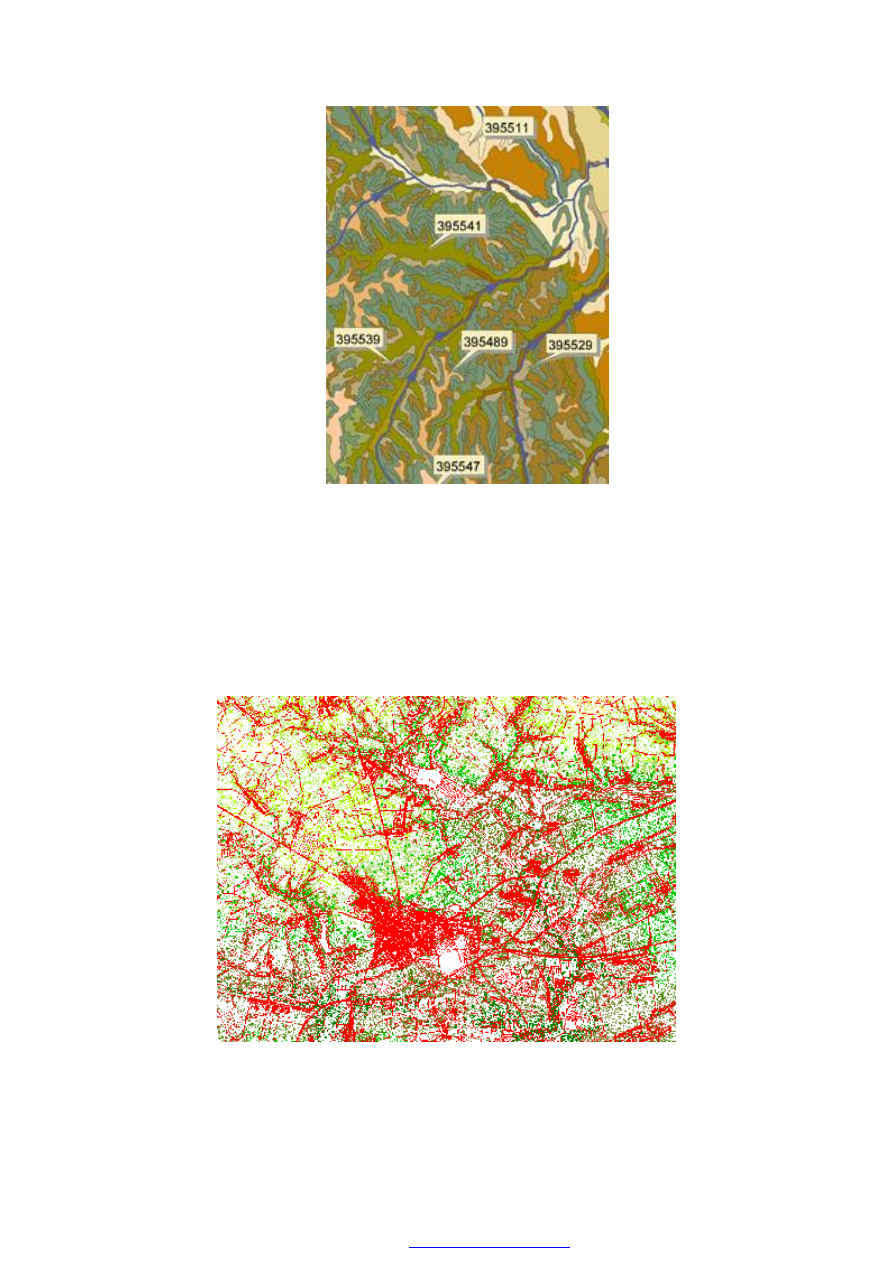

Рис.26. Наложение гидрографической сети на почвенную карту

ГИС-программы  также  выполняют  сложную  совместную  оверлей-

ную  обработку  растровой  и  векторной  графики.  Пример  выполнения
оверлея границ земельных участков на цифровую модель рельефа можно
увидеть  на  рис.27.  Совместный  анализ  рельефа  и  структуры  землеполь-
зования  делает  возможным  поиск  мест  потенциального  затопления  при
наводнениях  или  выбора  мест  для  строительства  гидротехнических  со-
оружений и др. задачах.

Рис.27. Цифровая модель рельефа с наложением полигональной темы структуры

землепользования

PDF

создан в pdfFactory Pro пробной версии

www.pdffactory.com


background image

39

Вопросы для самопроверки:

1.  Какие операции выполняет компьютер при оверлейных операциях в вектор-

ной графике?

2.  Перечислите схемы, по которым выполняются оверлеи в векторной графи-

ке?

3.  Приведите  примеры  решения географических  задач  с  использованием  овер-

леев.

3.3. Растровый анализ в ГИС

С  помощью  растровой  модели  в  ГИС  выполняется  построение  по-

верхностей  географических  характеристик,  например,  рельефа,  распре-
деления температуры воздуха, концентрации тяжелых металлов в почво-
грунтах  и  т.д.  Поверхности  содержат  в  себе  много  разнообразной  ин-
формации.  Их  можно  просто  просматривать,  чтобы  составить  общее
представление  о  данных,  а  можно  проводить  по  ним  самый  различный
анализ, например, построение моделей рельефа, расчет уклонов и экспо-
зиций,  скорости  изменения  каких-либо  характеристик,  определение  ви-
димости и т.д., рис.28.

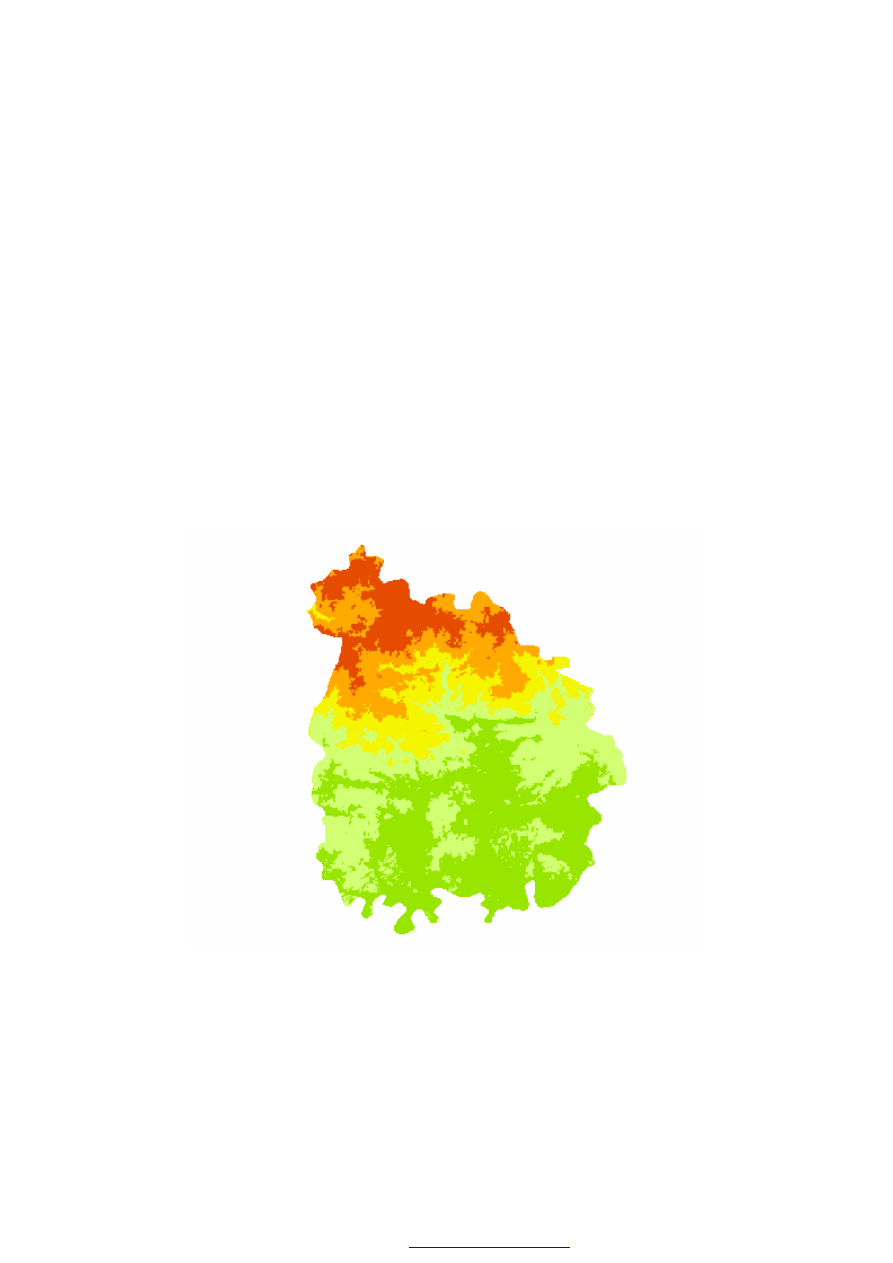

Рис.28. Построение растровой модели рельефа Дзержинского района

Минской области

В  практике  решения  географических  задач  с  помощью  растровых

моделей  выполняются следующие виды анализа.

PDF

создан в pdfFactory Pro пробной версии

www.pdffactory.com


background image

40

Анализ поверхности. Для анализа поверхности растровой модели в

ГИС включаются: функция построения  изолиний, показывающая место-
положения  с  одинаковым  значением;  функция  вычисления  уклона,  ис-
пользуемая,  например,  для  определения  риска  эрозионных  процессов;
функция  вычисления  экспозиции  склонов,  полезная,  например,  при  оп-
ределении  участков  под  конкретные  сельскохозяйственные  культуры;
функция отмывки рельефа, используемая как для реалистичного отобра-
жения поверхности рельефа, так и для анализа освещенности местности
в различное время дня и др.

Интерполяция  растра.  Интерполяция  позволяет  вычислить  значе-

ния для всех ячеек растра по значениям ограниченного числа точек отбо-
ра  проб.  Может  использоваться  для  предсказания  значений  любых  гео-
графических данных – отметок высот, количества осадков, концентраций
химических  веществ,  уровней шума и т.д. Используемые методы интер-
поляции  включают  несколько  методов,  таких  как  обратно  взвешенных
расстояний, кригинга, сплайна, которые основаны на различных предпо-
ложениях о наилучшей оценке.

Реклассификация  растра.  Целью  реклассификации  является  при-

ведение всех растровых покрытий к единой шкале категорий. Например,
категорий  пригодности  или  категорий  стоимости  или  др.  В  качестве
примера  можно  привести  расчеты  по  проектированию  коммуникаций,
когда учитывают, что строительство трассы на болотистых грунтах ведет
к удорожанию проекта в 1,8 раза, а на песках — в 1,3 раза [14]. Соответ-
ственно  в ГИС в растровом покрытии типов почв пиксели, расположен-
ные в пределах болотистых грунтов, должны получить значение 1,8, а в
пределах песков – 1,3. Такого рода преобразования необходимо провести
со всеми растровыми покрытиями, участвующими в определении интег-
рированной стоимости трассы.

Картирование  плотности.  Вычисление  плотности  распределения

полезно,  когда  необходимо  показать  концентрацию  точечных  или  ли-
нейных объектов. Например, имея данные по населению городов какого-
либо  региона,  можно  вычислить  распределение  населения  по  этому  ре-
гиону.

Картирование расстояний. Обычно растровые наборы данных, по-

лученные  в  результате  работы  функции  картирования  расстояний,  ис-
пользуются  для  вычисления  минимального  по  стоимости  (или  кратчай-
шего) пути, например, для прокладки новой дороги или нитки трубопро-
вода, рис.29.
