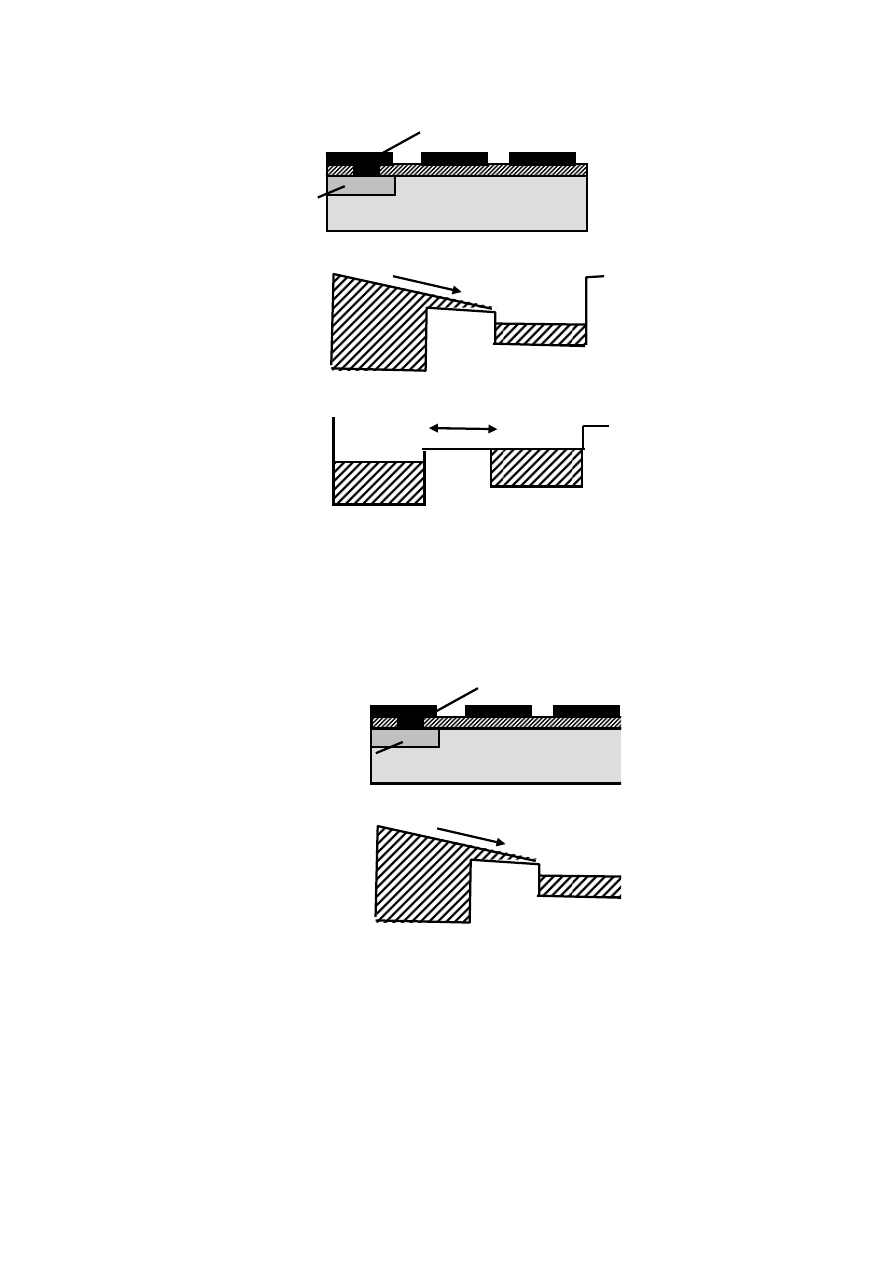

Рис. 9.17 — Устройство ввода сигнала

в ПЗС

ФЗ

2

n

+

Выход

p

Ф

ВЫХ

а

б

Рис. 9.18 — Устройство вывода сигнала

в ПЗС


Следовательно, величина зарядового пакета под первым за-

твором  Ф

1

,  пропорциональная  поверхностному  потенциалу  под

входным  затвором,  будет  изменяться  приблизительно  линейно

57

при изменении амплитуды входного сигнала. Для вывода зарядо-
вого  пакета  на  выходе  используют  устройство  (рис. 9.18, а),  со-
держащее область 1  n

+

-типа проводимости, омический контакт 2

к этой области и выходной затвор Ф

ВЫХ

. Область  образует с под-

ложкой выходной диод, который смещают в обратном направле-
нии.  Для  этого  на  выходной  контакт  через  резистор  подают  по-
ложительное постоянное напряжение, превышающее максималь-
ное напряжение на Фвых.

В  некоторый  момент  времени  на  выходной  затвор  подают

импульс  положительной  полярности,  разрешающий  вывод  заря-
дового  пакета.  Если  в  последнем  элементе  Фз  к  этому  моменту
времени был накоплен зарядовый пакет, то он переместится в по-
тенциальную яму, расположенную под выходным затвором (рис.
9.18,  б),  а  затем  в  более  глубокую  потенциальную  яму  области

n

+

-типа и, наконец, в выходную цепь резистора, присоединенно-

го  с  n

+

-областью.  К  выходному  выводу  подключают  чувстви-

тельный  усилитель  на  МДП-транзисторах,  который  создается  на
этой же подложке.

В  ряде  случаев  необходимо  осуществлять  неразрушающее

считывание зарядового пакета. Для этого в качестве датчика по-
верхностного потенциала и связанной с ним величины зарядового
пакета используют МДП-транзистор.

9.6

Параметры

элементов

ПЗС


К  числу  основных  параметров  элементов  ПЗС  относятся:

рабочая амплитуда управляющих напряжений, максимальная ве-
личина  зарядового  пакета,  предельные  (минимальная  и  макси-
мальная)  тактовые  частоты,  эффективность  переноса  зарядового
пакета,  рассеиваемая  мощность.  Рабочая  амплитуда  управляю-
щих напряжений на затворах определяется двумя основными ус-
ловиями. Она должна быть достаточно большой для обеспечения
требуемой величины зарядового пакета и полного смыкания обе-
денных слоев соседних элементов, чтобы под их затворами обра-
зовывалась  общая  потенциальная  яма  при  переносе  зарядового
пакета.  Чем  меньше  расстояние  между  затворами  и  больше  ем-

58

кость диэлектрика, тем ниже требуемая амплитуда управляющих
напряжений, типичные значения которой 10 — 20 В. Максималь-
ная  величина  зарядового  пакета  Q

П.МАКС

  является  важным  пара-

метром, характеризующим управляющую способность ПЗС. Она
пропорциональна  амплитуде  управляющего  напряжения  и  пло-
щади затвора.

Минимальная  тактовая  частота  обратно  пропорциональна

максимально допустимому времени хранения зарядового пакета в
одном элементе. Это время ограничено, так как постепенно вели-
чина зарядового пакета изменяется вследствие неконтролируемо-
го  накопления  электронов  в  потенциальных  ямах  под  затвором.
Эти электроны появляются в результате тепловой генерации но-
сителей заряда в обедненном слое и на границе полупроводника с
диэлектриком, а также за счет диффузии из подложки.

П

10

3

10

-5

8

7

F

1

2

Рис. 9.19 — Зависимость коэффициента

потерь от тактовой частоты для

различных типов ПЗС


Для  увеличения  допустимого  времени  хранения  зарядового

пакета  и  уменьшения  f

М.МИН

  снижают  концентрацию  объемных

центров  рекомбинации,  плотность  поверхностных  состояний  и
рабочую  температуру.  Типичные  значения  f

М.МИН

= 30...300 Гц.

Максимальная тактовая частота f

М.МАКС

 обратно пропорциональна

минимально  допустимому  времени  переноса.  При  работе  с  мак-
симальной  тактовой  частотой  перенос  зарядового  пакета  в  сле-
дующий  элемент  начинается  непосредственно  после  окончания
его  переноса  в  данный  элемент  Минимально  допустимое  время

59

переноса зарядового пакета связано с эффективностью его пере-
носа.

Эффективность  переноса  определяется  соотношением

( )

1

n i

ni

Q

Q

+

η =

, где

ni

Q ,

( )

1

n i

Q

+

 — зарядовые пакеты в

i

-м элементе

до  переноса  и  в  следующем  (

i

+1)-м  элементе  после  переноса.

Вследствие  потери  части  зарядового  пакета  при  переносе

η

<1.

Допустимое  уменьшение  зарядового  пакета  при  многократных
переносах зависит от типа устройства. При заданном допустимом
уменьшении  зарядового  пакета  эффективность  переноса  опреде-
ляет  максимальное  число  элементов,  через  которые  может  быть
передан зарядовый пакет.

На рис. 9.19 показаны типичные зависимости коэффициента

потерь от тактовой частоты для рассмотренных выше элементов
ПЗС  с  поверхностным  переносом  зарядовых  пакетов  и  с  объем-
ным переносом 2. Потери зарядового пакета при переносе на вы-
соких  тактовых  частотах  в  основном  вызваны  тем,  что  за  малое
время, отводимое на перенос, часть электронов не успевает пере-
меститься в соседний элемент и остается в предыдущем. Эти по-
тери  резко  увеличиваются  с  ростом  тактовой  частоты,  т.е.  при
уменьшении  интервала  времени,  отводимого  на  перенос.  Мини-
мально допустимое время переноса зависит от требуемой эффек-
тивности переноса, длины затвора и подвижности электронов.

Чем  больше  требуемая  эффективность  переноса,  тем  боль-

шее  время  необходимо  отвести  на  перенос  зарядового  пакета  и
тем  ниже  максимальная  тактовая  частота  управляющих  импуль-
сов (см. рис. 9.19). На более низких тактовых частотах эффектив-
ность переноса достигает максимального значения, которое прак-
тически не зависит от тактовой частоты. На этих частотах потери
зарядового  пакета  обусловлены  захватом  части  электронов  по-
верхностными  ловушками.  За  время  переноса  ловушки  не  успе-
вают отдать все захваченные ими электроны. Потери такого типа
увеличиваются, если данный зарядовый пакет переносится через
элементы, не содержавшие перед этим других зарядовых пакетов,
так как в  них поверхностные ловушки оказываются незаполнен-
ными. Для уменьшения потерь, связанных с поверхностными ло-

60

вушками, используют фоновый заряд, вводимый во все элементы.
При  этом  управляющее  напряжение  тактовых  импульсов  пони-
жают не до нуля, а до некоторого положительного значения. При
этом  в  соответствующих  элементах,  где  формируются  неглубо-
кие  потенциальные  ямы,  сохраняется  фоновый  заряд,  заполняю-
щий  поверхностные  ловушки.  Тем  самым  уменьшаются  потери
зарядового пакета при переносе. Однако потери, связанные с за-
хватом электронов поверхностными ловушками, не снижаются до
нуля из-за краевого эффекта: фоновый заряд занимает под затво-
ром  меньшую  площадь,  чем  информационный  зарядовый  пакет,
т.е.  заполняет  не  все  поверхностные  ловушки,  расположенные
вблизи краев затвора. Кроме того, часть электронов захватывает-
ся ловушками, расположенными между затворами.

Рассеиваемая  мощность  элементов  ПЗС  очень  мала.  В  ста-

дии  хранения  она  практически  не  рассеивается,  так  как  текут
очень  малые  токи  термогенерации.  Мощность  рассеивается  в
элементах ПЗС только в режиме переноса зарядового пакета. Она
увеличивается  пропорционально  тактовой  частоте,  амплитуде
управляющего напряжения и величине зарядового пакета.

Рассеиваемая мощность элементов ПЗС менее 1 мкВт. Столь

малая рассеиваемая мощность — одно из их главных достоинств.

9.7

Разновидности

конструкций


Устройство  элементов  ПЗС  и  принцип  переноса  зарядовых

пакетов  были  рассмотрены  на  примере  прибора  с  трехтактными
управляющими импульсами. Достоинство этих приборов — наибо-
лее простая структура элементов. Одним из недостатков трехтакт-
ных  ПЗС  является  необходимость  использования  управляющих
импульсов  сложной  (трапецеидальной)  формы.  Длительность  сре-
зов  тактовых  импульсов  должна  быть  достаточно  большой,  иначе
увеличиваются  потери  зарядов.  На  практике,  кроме  трехтактных,
используются  также  четырех-,  двух-  и  однотактные  приборы.  Че-
тырехтактные  ПЗС  могут  работать  при  управляющих  импульсах,
форма  которых  более  простая  и  близка  к  прямоугольной.  В  этих
приборах также используются простейшие МДП-структуры.

Как в трех-, так и в четырехтактных ПЗС направление пере-
