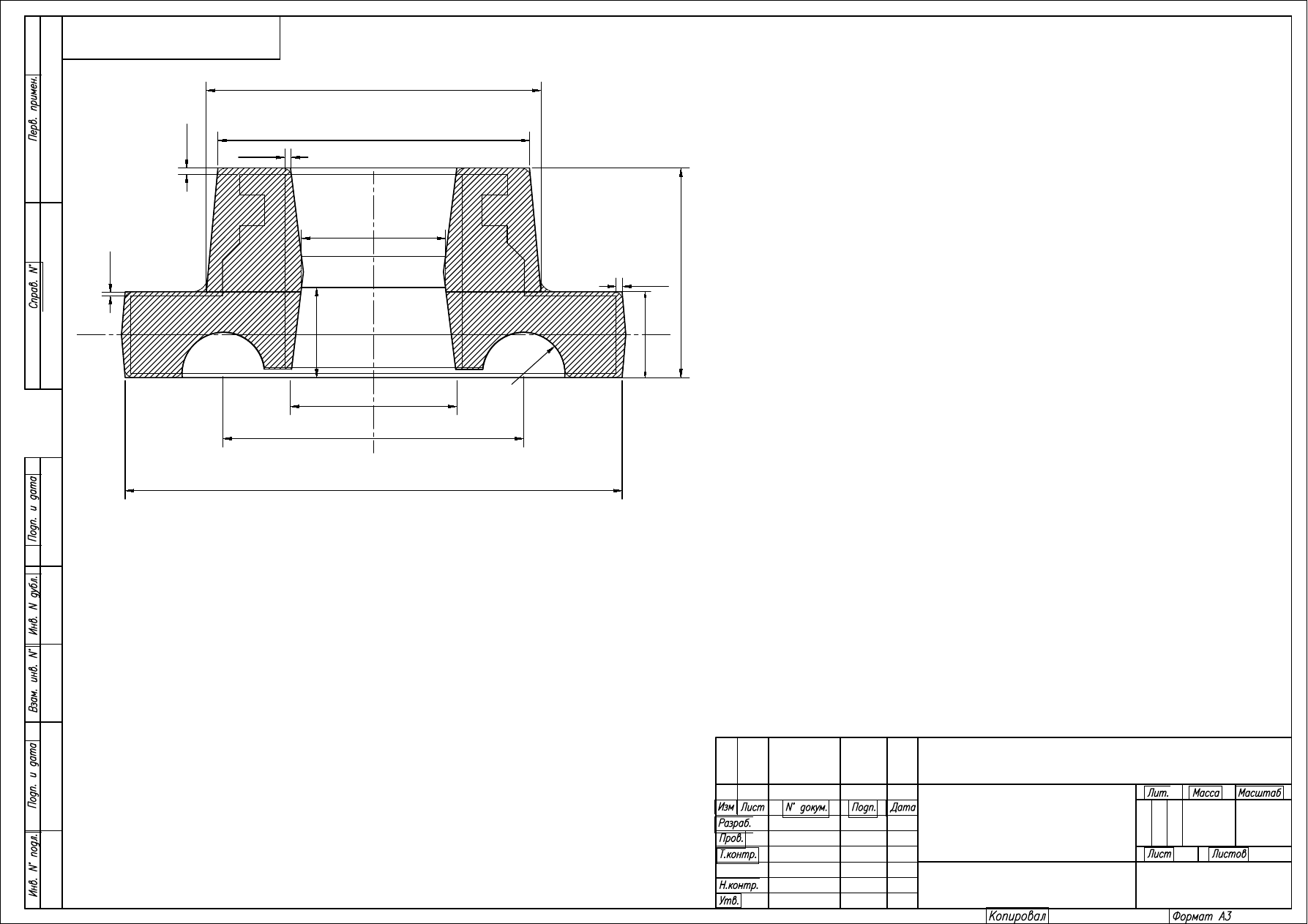

Файл: Семестровая работа. Расчет технологии горячей штамповки детали блок-шестерни на КГШП. Чертеж.pdf

27.60

+0.9

-0.5

25

∅53.40

+1.1
-0.5

∅57

67.40

+1.3

-0.7

64

∅100.20

+1.3
-0.7

∅86.6

∅159.70

+1.3
-0.7

∅156

∅46.29

+1.1
-0.5

∅57

I

II

III

IV

V

VI

VII

∅96.48

29.04

∅107.53

+1.3
-0.7

∅97

R13.22

Черкасов С.О.

Буров А.М.

Сталь 25ХГТ

ГОСТ 4543-71

Поковка

ВолгГТУ М-435

4,0

1:1

Технические требования

1)

Поковка группы 2 HB = 196…229

2)

По ГОСТ 7505-89 группа стали М2, степень

сложности С2, класс точности Т4, И.И. 10;

3)

Допускаемая величина смещения

поверхности 0,7мм;

4)

Допускаемая величина остаточного облоя

0,9мм;

5)

Допускаемая величина высоты заусенца по

отверстию 3мм;
6)

Допускаемая величина от концентричности

в поковки 1мм;

7)

Допускаемая величина отклонения от

плоскостности 0,8мм

8)

Штамповочные уклоны наружный - 5º,

внутренний - 7º

1.14

2.02

2.10

2.07
