МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
«ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет технологии конструкционных материалов
Кафедра «Технология материалов»
Семестровая работа
По дисциплине: «Оборудование кузнечно-штамповочных цехов»
На тему: «Устройство и принцип работы гидравлического пресса 800 тонн с насосным безаккумуляторным приводом»
Содержание:
Введение…………………………………………………………………………..3
1. Понятие гидравлического пресса с насосным безаккумуляторным приводом и его схема……………………………………………………………4
2. Описание основных узлов и их схемы……………………………….………6
3. Фото 800-от тонного гидравлического пресса с насосным безаккумуляторным приводом и паспортные данные модели………………...9
Заключение……………………………………………………………………....10
Список литературы………………………………………………………………11
Введение.
Гидравлический пресс — это простейшая гидравлическая машина, предназначенная для создания значительных сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама и Басиным Александром в 1795 году.
Основным способом изготовления поковок для тяжело нагруженных деталей больших размеров в индивидуальном и мелкосерийном производстве и крупногабаритных штамповок в авиационной технике является ковка и штамповка на мощных гидравлических ковочных и штамповочных прессах. В настоящее время на этих прессах изготовляется более миллиона тонн поковок в год.
1. Понятие гидравлического пресса 800т с насосным безаккумуляторным приводом и его схема.
Гидравлический пресс — это гидравлическая машина, предназначенная для создания больших сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама в 1795 году.
Гидравлические прессы в отличие от молотов деформируют металл при малых скоростях движения рабочего инструмента — до 30 см/с. Эта скорость в начале деформирования заготовки равна нулю.
Основная работа совершается гидропрессами давлением рабочей жидкости (воды, эмульсии, масла), создаваемым в рабочих цилиндрах. Чем выше это давление и чем больше площадь рабочих цилиндров, тем значительнее усилие, развиваемое прессом. В настоящее время в гидравлических прессах создаются давления до 100 МПа (1000 ат). Усилие наиболее крупных гидравлических прессов доходит до 740 МН (75 000 тс).
Гидравлические
прессы, используемые для монтажно-запрессовочных
работ, имеют три очень важных преимущества
перед другими типами прессов:
-постоянство
нагружения ползуна и его скорости
движения
-возможность
получения больших рабочих ходов
Благодаря
этому они находят наибольшее применение
при разборке и сборке машин.
Серийные
гидравлические прессы простого действия
имеют насосно-безаккумуляторный привод,
одностоечную сварную конструкцию С -
образной формы и оборудованы необходимыми
средствами механизации и
автоматизации.
Следствием
является их широкая универсальность.
На рис. 1 приведена схема гидравлического пресса с насосным безаккумуляторным приводом.
1- Пресс; 2- Наполнительный клапан; 3- Сервопривод; 4- Наполнительный бак; 5- Автомат разгрузки; 6- Циркуляционный клапан; 7- Обратный клапан; 8- Кривошипно-плунжерный насос; 9- Распределитель; 10- Обратный клапан возвратных цилиндров; 11- Впускной клапан; 12- Сливной клапан.
Рисунок 1- Схема гидравлического пресса с насосным безаккумуляторным приводом.
2. Описание основных узлов и их схемы.
Золотник (распределитель).
Золотни́к, золотниковый клапан — устройство, направляющее поток жидкости или газа путём смещения подвижной части относительно окон в поверхности, по которой она скользит. В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением скольжения.
Рисунок 2 - Схема золотника
Кривошипно – плунжерный насос.
Широкое применение в гидроприводах прессов нашли кривошипно-плунжерные насосы. Наиболее часто используемые давления – 20 и 32 МПа. Схема кривошипно-плунжерного насоса показана на рисунке 3.
Кривошипно-плунжерные насосы используются как в индивидуальном, так и в групповом насосном приводах гидравлических прессов. Они могут работать на любой жидкости : водной эмульсии, минеральном масле и др.

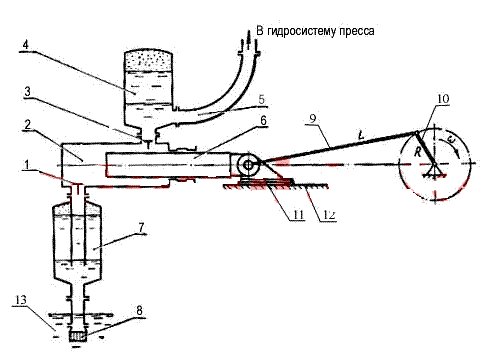

1
– всасывающий клапан; 2 – насосная
камера; 3 – нагнетательный клапан;
4,
7 – воздушные колпаки в напорной и
всасывающей магистралях
соответственно;
5 – напорная труба, отводящая жидкость;
6
– плунжер насоса; 8 – фильтр; 9 – шатун;
10 – коленчатый вал; 11 – ползун;
12
– направляющие ползуна; 13 – бак
Рисунок 3 - Кривошипно-плунжерный насос
Предохранительный клапан.
Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением путём автоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления. Предохранительный клапан является арматурой прямого действия, работающей непосредственно от рабочей среды, наряду с большинством конструкций защитной арматуры и регуляторами давления прямого действия.
Рисунок 4 – Схема клапанной распределительной коробки
3. Фото 800-от тонного гидравлического пресса с насосным безаккумуляторным приводом.
Рисунок 5 – Фото 800-от тонного гидравлического пресса с насосным безаккумуляторным приводом модели ДА2239.
Таблица 1- Технические характеристики к гидравлическим прессам ДА2239
|
Модель. |
Усилие пресса, (тс/кН). |
Ход ползуна, мм. |
Наибольшее расстояние между столом и ползуном, мм. |
Размер
стола: |
Усилие выталкивателя, не менее, тс. |
Ход выталкивателя, мм. |
Сумарная мощность двигателей, кВт* |
Габариты пресса, ШхГхВ, мм* |
Масса пресса, не более, кг.* |
|
800/8000 |
1000 |
1600 |
1800х1600 |
1600 |
350 |
37 |
4800х2100х5250 |
42300 |
Заключение.
В данной работе я ознакомился с устройством, схемой и принципом работы 800-от тонным гидравлическим прессом с насосным безаккумуляторным приводом. Также с помощью модели ДА2239 узнал о характеристиках гидравлического пресса.
Список литературы:
1. В.И. Ершов «Справочник кузнеца-штамповщика», МАИ, 1996
2.«Ковка и штамповка: справочник в 4-х томах» Под ред. Е.И. Семенова - М.: Машиностроение, 1987
3. Технология конструкционных материалов. /Дальский А.М., Арутюнова И.А., Барсукова Т.М. и др. - М.: Машиностроение, 1977.
4. Ансеров Ю.М., Салтыков В.А., Семин В.Г. Машины и оборудование машиностроительных предприятий. - Л.: Политехника, 1991.
