СОДЕРЖАНИЕ

2. ГОСТ 14974-69 Опоки литейные цельнолитые стальные круглые с упрощенным профилем стенок диаметром в свету: 400; 500 мм, высотой от 75 до 200 мм.

3. ГОСТ 14975-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 400 до 500 мм, шириной от 300 до 400 мм, высотой от 100 до 200 мм.

4. ГОСТ 14976-69 Опоки литейные цельнолитые стальные круглые диаметром в свету 400 мм; 500 мм, высотой от 100 до 200 мм.

5. ГОСТ 14977-69 Опоки литейные цельнолитые стальные прямоугольные комбинированные размерами в свету: длиной 500 мм, шириной 400 мм, высотой 150; 200 мм.

6. ГОСТ 14978-69 Опоки литейные цельнолитые стальные круглые комбинированные диаметром в свету 500 мм, высотой 150; 200 мм.

7. ГОСТ 14979-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 600 до 900 мм, шириной от 500 до 700 мм, высотой от 125 до 400 мм.

8. ГОСТ 14980-69 Опоки литейные цельнолитые стальные круглые диаметром в свету 600 мм, высотой от 125 до 300 мм.

9. ГОСТ 14981-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 900 до 1200 мм, шириной 700; 800 мм, высотой от 150 до 400 мм.

10. ГОСТ 14982-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной 1000; 1200 мм, шириной 800 мм, высотой 450; 500 мм.

11. ГОСТ 14983-69 Опоки литейные цельнолитые стальные круглые диаметром в свету: 800; 1000 мм, высотой от 150 до 400 мм.

12. ГОСТ 14984-69 Опоки литейные цельнолитые стальные круглые диаметром в свету 800; 1000 мм, высотой 500 мм.

13. ГОСТ 14985-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной 1200; 1400 мм, шириной 900; 1000 мм, высотой от 200 до 400 мм.

14. ГОСТ 14986-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной 1200; 1400 мм, шириной 900; 1000 мм, высотой 450; 500 мм.

15. ГОСТ 14987-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 1600 до 2000 мм, шириной 1000; 1200 мм, высотой от 200 до 400 мм.

16. ГОСТ 14988-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 1600 до 2000 мм, шириной 1000; 1200 мм, высотой 450; 500 мм.

17. ГОСТ 14989-69 Опоки литейные цельнолитые стальные круглые диаметром в свету 1200 мм, высотой от 200 до 400 мм.

18. ГОСТ 14990-69 Опока литейная цельнолитая стальная круглая диаметром в свету 1200 мм, высотой 500 мм.

19. ГОСТ 14991-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной 2000; 2200 мм, шириной от 1200 до 1800 мм, высотой от 300 до 400 мм.

20. ГОСТ 14992-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной 2000; 2200 мм, шириной от 1200 до 1800 мм, высотой 500; 600 мм.

21. ГОСТ 14993-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм, высотой от 300 до 400 мм.

22. ГОСТ 14994-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм, высотой 500; 600 мм.

23. ГОСТ 14995-69 Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм, высотой 700; 800 мм.

24. ГОСТ 14996-69 Опоки литейные цельнолитые чугунные прямоугольные с упрощенным профилем стенок размерами в свету: длиной от 400 до 500 мм, шириной от 300 до 400 мм, высотой от 75 до 200 мм.

25. ГОСТ 14997-69 Опоки литейные цельнолитые чугунные круглые с упрощенным профилем стенок диаметром в свету: 400; 500 мм, высотой от 75 до 200 мм.

26. ГОСТ 14998-69 Опоки литейные цельнолитые чугунные прямоугольные размерами в свету: длиной от 400 до 500 мм, шириной от 300 до 400 мм, высотой от 100 до 200 мм.

27. ГОСТ 14999-69 Опоки литейные цельнолитые чугунные круглые диаметром в свету: 400; 500 мм, высотой от 100 до 200 мм.

28. ГОСТ 15000-69 Опоки литейные цельнолитые чугунные прямоугольные комбинированные размерами в свету: длиной 500 мм, шириной 400 мм, высотой 150; 200 мм.

29. ГОСТ 15001-69 Опоки литейные цельнолитые чугунные круглые комбинированные диаметром в свету 500 мм, высотой 150; 200 мм.

30. ГОСТ 15002-69 Опоки литейные цельнолитые чугунные прямоугольные размерами в свету: длиной от 600 до 900 мм, шириной от 500 до 700 мм, высотой от 125 до 400 мм.

31. ГОСТ 15003-69 Опоки литейные цельнолитые чугунные круглые диаметром в свету 600 мм, высотой от 125 до 300 мм.

32. ГОСТ 15004-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной от 900 до 1200 мм, шириной 700; 800 мм, высотой от 150 до 400 мм.

33. ГОСТ 15005-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной 1000; 1200 мм, шириной 800 мм, высотой 450; 500 мм.

34. ГОСТ 15006-69  Опоки литейные цельнолитые чугунные круглые диаметром в свету: 800; 1000 мм, высотой от 150 до 400 мм.

35. ГОСТ 15007-69  Опоки литейные цельнолитые чугунные круглые диаметром в свету 800; 1000 мм, высотой 500 мм.

36. ГОСТ 15008-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной 1200; 1400 мм, шириной 900; 1000 мм, высотой от 200 до 400 мм.

37. ГОСТ 15009-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной 1200; 1400 мм, шириной 900; 1000 мм, высотой 450; 500 мм.

38. ГОСТ 15010-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной от 1600 до 2000 мм, шириной 1000; 1200 мм, высотой от 200 до 400 мм.

39. ГОСТ 15011-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной от 1600 до 2000 мм, шириной 1000; 1200 мм, высотой 450; 500 мм.

40. ГОСТ 15012-69  Опоки литейные цельнолитые чугунные круглые диаметром в свету 1200 мм, высотой от 200 до 400 мм.

41. ГОСТ 15013-69 Опока литейная цельнолитая чугунная круглая диаметром в свету 1200 мм, высотой 500 мм.

42. ГОСТ 15014-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной 2000; 2200 мм, шириной от 1200 до 1800 мм, высотой от 300 до 400 мм.

43. ГОСТ 15015-69  Опоки литейные цельнолитые чугунные прямоуголь­ные размерами в свету: длиной 2000; 2200 мм, шириной от 1200 до 1800 мм, высотой 500; 600 мм.

44. ГОСТ 15016-69  Опоки литейные цельнолитые чугунные прямоуголь­ные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм: высотой от 300 до 400 мм.

45. ГОСТ 15017-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм, высотой 500; 600 мм.

46. ГОСТ 15018-69  Опоки литейные цельнолитые чугунные прямо-угольные размерами в свету: длиной от 2400 до 3000 мм, шириной от 1600 до 2000 мм, высотой 700; 800 мм.

При оформлении чертежа «Форма в сборе» в конструкции опок необходимо показать следующие конструктивные элементы:

– направляющие и центрирующие втулки (ГОСТ 15019-69);

– цапфы или ручки (ГОСТ 22958-78, ГОСТ 22959-78;

– профиль стенки (ГОСТ 22957-78);

– ребра жесткости (если они предусмотрены) (ГОСТ 22957-78);

– ушки для направляющих и центрирующих втулок (ГОСТ 22962-78);

– платики для скоб (или ушки крепёжные для других способов скрепления полуформ) (ГОСТ22966-78, ГОСТ 22961-78;

– вентиляционные отверстия (ГОСТ 22957-78);

– ребра крестовины (если они предусмотрены) (ГОСТ 22960-78);

– штыри сборочные: направляющий и центрирующий (ГОСТ 22965-78);

– платики под сборочные штыри ( при сборке полуформ «на штырь».

Таблица .2.9

Графическое обозначение элементов литейных форм

Руководитель проекта

Разработал студент

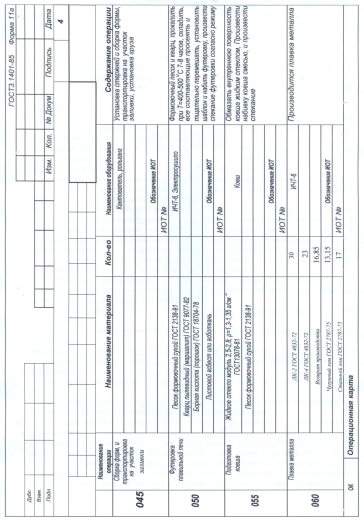

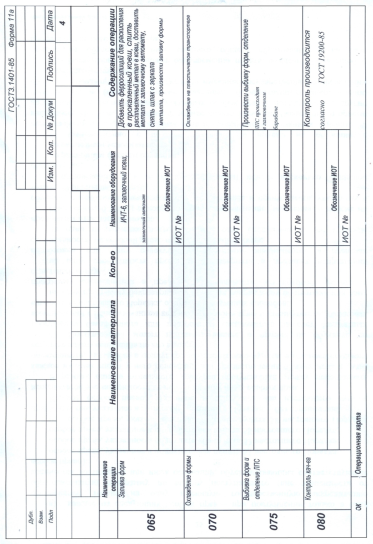

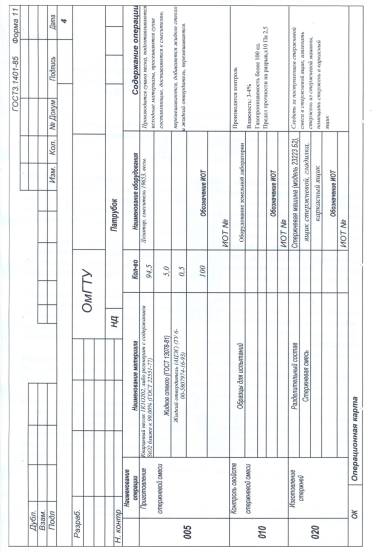

Продолжение прил. А



Продолжение прил. А


Продолжение прил. А



Окончание прил. А



ПРИЛОЖЕНИЕ Б

Таблица Б1

Классы размерной точности (КР)

(Извлечение из приложения А ГОСТ Р 53464-2009)

Технологический процесс литья

Наибольший габаритный
размер отливки, мм

Тип сплава

цветные легкие
нетермообрабатываемые сплавы

нетермообрабаты-ваемые черные и цветные тугоплавкие сплавы и термообра-батываемые цветные легкие сплавы

термо-обра-батывае-мые чугунные и цветные
тугоплавкие сплавы

термо-обраба-

тываемые стальные сплавы

Класс размерной точности отливок

Литье в песчано-гли­нис­тые сырые формы из смесей влажностью

от 2,8 % до 3,5% и прочно-стью от 120 до 160 кПа

(от 1,2 до 1,6 кг/см2)

со средним уровнем уплотнения до твердости не ниже 80 единиц.

Литье центробежное (внутренние поверхности).

Литье в формы, отверждаемые в контакте

с горячей оснасткой.

Литье в вакуумно-пле-ночные песчаные формы.

До 100 включ.

Св.100 до 250 »

» 250 » 630 »

» 630 » 1600 »

» 1600 » 4000 »

» 4000 »10000 »

6–11т

7т–11

7–12

8–13т

9т–13

9–13

7т–11

7–12

8–13т

9т–13

9–13

10–14

7–12

8–13т

9т–13

9–13

10–14

11т–14

8–13т

9т–13

9–13

10–14

11т–14

11–15

Литье в песчано-глинистые сырые формы из смесей влажностью

от 3,5 до 4,5 % и прочно-стью от 60 до 120 кПа (от 0,6 до 1,2 кг/см2) с уровнем уплотнения до твердости не ниже 70 единиц.

До 100 включ.

Св.100 до 250 »

» 250 » 630 »

» 630 » 1600 »

» 1600 » 4000 »

» 4000 » 10000 »

7т–11

7–12

8–13т

9т–13

9–13

10–14

7–12

8–13т

9т–13

9–13

10–14

11т–14

8–13т

9т–13

9–13

10–14

11т–14

11–15

9т–13

9–13

10–14

11т–14

11–15

12–15

Примечание

  1. В настоящей таблице указаны диапазоны классов размерной точности отливок, обеспечиваемых различными технологическими процессами литья. Меньшие из значения относятся к простым отливкам и условиям массового автоматизированного производства, большие – к сложным отливкам единичного и мелкосерийного производства, средние – к отливкам средней сложности и условиям механизированного серийного производства.

  2. В таблицах А, Б, В, Г к цветным легкоплавким сплавам отнесены сплавы с температурой плавления ниже 700 оС (973 К), к цветным тугоплавким – сплавы с температурой плавления выше 700 оС (973 К).

  3. В таблицах А, Б, В, Г к легким отнесены сплавы с плотностью до 3,0 г/см3, тяжелым – сплавы
    с плотностью св. 3,0 г/см3.

Таблица Б2

Степени коробления элементов отливок

(Приложение Б ГОСТ Р 53464-2009)

Отношение наименьшего размера элемента отливки к наибольшему (толщины или высоты к длине элемента отливки)

Степень коробления элемента отливки

Многократные формы

Разовые формы

нетермообра-батываемые отливки

термообра-батываемые отливки после правки

нетермообра-батываемые отливки

термообра-батываемые отливки после правки

Св. 0,200

» 0,100 до 0,200

» 0,050 » 0,100

» 0,025 » 0,050

» 0,025

1–4

2–5

3–6

4–7

5–8

2–5

3–6

4–7

5–8

6–9

3–6

4–7

5–8

6–9

7–10

4–7

5–8

6–9

7–10

8–11

Примечания

  1. Меньшие значения из диапазонов степеней коробления относятся к простым отливкам из легких цветных сплавов, большие значения – к сложным отливкам из черных сплавов.

  2. Степень коробления отливки, указываемую на чертеже, следует принимать по ее элементу

с наибольшей степенью коробления.
