Таблица Д.2 – Грузовая шкала т/х «Славянск»
Осадка
????, м
Грузовая шкала
∇, м
3
∆
1,025
, т
????, т/см
????, тм/см
5,00
8970
9194
21,07
144,4
5,10
9176
9405
21,14
145,5
5,20
9384
9619
21,21
146,6
5,30
9593
9833
21,27
147,8
5,40
9802
10047
21,34
148,9
5,50
10012
10262
21,41
150,1
5,60
10223
10479
21,48
151,3
5,70
10435
10696
21,55
152,6
5,80
10646
10912
21,63
153,8
5,90
10858
11129
21,70
155,1
6,00
11070
11347
21,77
156,4
6,10
11282
11564
21,84
157,7
6,20
11494
11781
21,92
159,1
6,30
11706
11999
21,99
160,5
6,40
11919
12217
22,07
161,9
6,50
12132
12435
22,14
163,4
6,60
12346
12655
22,22
165,0
6,70
12560
12874
22,30
166,6
6,80
12776
13095
22,39
168,3
6,90
12992
13317
22,47
170,1
7,00
13210
13540
22,56
172,0
7,10
13429
13765
22,65
174,0
7,20
13650
13991
22,74
176,1
7,30
13871
14218
22,84
178,3
7,40
14094
14446
22,94
180,5
7,50
14319
14677
23,04
182,8
7,60
14544
14908
23,14
185,2
7,70
14771
15140
23,24
187,5
7,80
15000
15375
23,34
189,9
7,90
15229
15610
23,44
192,3
8,00
15460
15847
23,54
194,6
8,10
15692
16084
23,64
196,9
8,20
15925
16323
23,74
199,2
8,30
16159
16563
23,83
201,5
8,40
16395
16805
23,93
203,7
8,50
16631
17047
24,03
205,9
8,60
16867
17289
24,12
208,1
8,70
17105
17533
24,21
210,3
8,80
17343
17777
24,31
212,4
8,90
17581
18021
24,40
214,6
9,00
17820
18266
24,49
216,7
9,10
18059
18510
24,58
218,8
9,20
18298
18755
24,67
220,9
9,30
18538
19001
24,76
223,0
9,40
18777
19246
24,84
225,1
261
ПРИЛОЖЕНИЕ Е.
10000
15000
20000
0
50000
100000
150000
200000
250000
300000
350000
400000
450000
500000
550000
О
па
сно
"т
их
ая
в
од
а"
О
па
сно
"п
од
ош
ва
в
ол
ны
"
И
зг
иб
аю
щ
ий
м
ом
ент
на
"т
их
ой
в
од
е"
-
нул
ь
О
па
сно
"в
ер
ш
ина
в
ол
ны
"
О
па
сно
"т
их
ая
в
од
а"
Водоизмещение D, т
/M
x
/, тм
График контроля продольной прочности т/х"Капитан Кушнаренко"
Рисунок Е.1 График контроля прочности т/х « Капитан Кушнаренко»
Водоизмещение
, т
262
Таблица Е.1 – Таблица контроля прочности т/х « Капитан Кушнаренко»
Водоизме-
щение ∆, т
Дедвейт
????????, т
Арифметическая сумма моментов масс дедвейта, тм
опасный
перегиб
вершина
волны опасна
на тихой воде
М
изг
= 0
подошва
волны опасна
опасный
прогиб
6000
61800
13680
-82560
-185210
-236530
7000
618
90730
42610
-53620
-156270
-207590
8000
1618
119670
71550
-24690
-127330
-178660
9000
2618
148610
100490
4250
-98400
-149720
10000
3618
177550
129430
33190
-69460
-120780
11000
4618
206490
158370
62130
-40520
-91840
12000
5618
235420
187300
91060
-11580
-62900
13000
6618
264360
216240
120000
17360
-33970
14000
7618
293300
245180
148940
46290
-5030
15000
8618
322240
274120
177880
75230
23910
16000
9618
351180
303060
206820
104170
52850
17000
10618
380110
331990
235750
133110
81780
18000
11618
409050
360930
264690
162050
110720
19000
12618
437990
389870
293630
190980
139660
20000
13618
466930
418810
322570
219920
168600
21000
14618
495870
447750
351510
248860
197540
22000
15618
524800
476680
380440
277800
226470
23000
16618
553740
505620
409380
306740
255410
Таблица Е.2 – Объемы отсеков и допустимая нагрузка на палубы и днище
т/х «Славянск»
Наименование
помещения
Шпангоуты
Зерновой объем Киповый объем Допускаемая нагрузка ????, т/м
2
V
зерн
, м
3
%
V
кип
, м
3
%
днище
твиндечная
палуба
крышки на
ВП
Отсек № 1
15 – 40
2580
13,5
2305
13,2
9,5
3,0
2,5
Отсек № 2
40 – 68
4430
23,1
4025
23,1
9,5
3,0
1,6
Отсек № 3
68 – 95
4815
25,1
4380
25,2
9,5
3,0
1,6
Отсек № 4
95 – 122
4825
25,2
4410
25,3
9,5
3,0
1,6
Отсек № 5
151 – 172
2520
13,1
2300
13,2
8,6
3,9
1,9
ИТОГО ОБЪЕМ:
19170
100,0
17420
100,0
Таблица Е.3 – Данные по грузовым помещениям судна
Наименование
Район
расположения, шп.
Вместимость ????, м
3
Плечи, м
Допустимый
груз ????, т
массовая
киповая
x
z
Трюм №1
197 – 164
4949
4645
62,19
8,29
5300
Трюм №2
164 – 130
7654
7280
38,00
7,99
8200
Трюм №3
130 – 108
5025
4754
14,45
8,05
5200
Трюм №4
108 – 74
7844
7471
-9,38
7,98
8400
Трюм №5
74 – 40
7804
7443
-38,15 8,06
8350
ВСЕГО:
33276
31593
-
-
263
ПРИЛОЖЕНИЕ Ж.

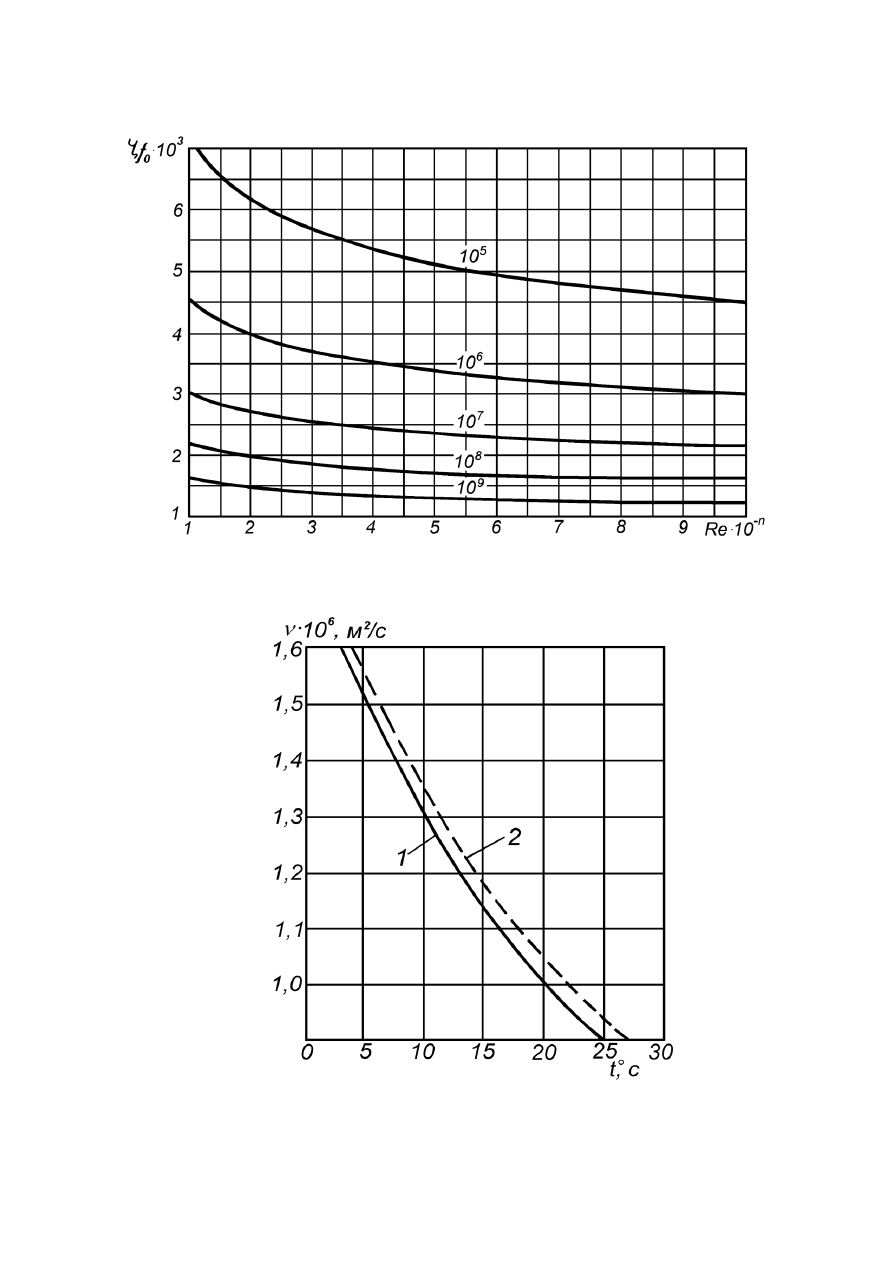

Рисунок Ж.1 Кривые для определения сопротивления трения гладкой пластины
при турбулентном режиме обтекания
Рисунок Ж.2 Кинематическая вязкость воды:
1) – пресной; 2) – соленой.
264

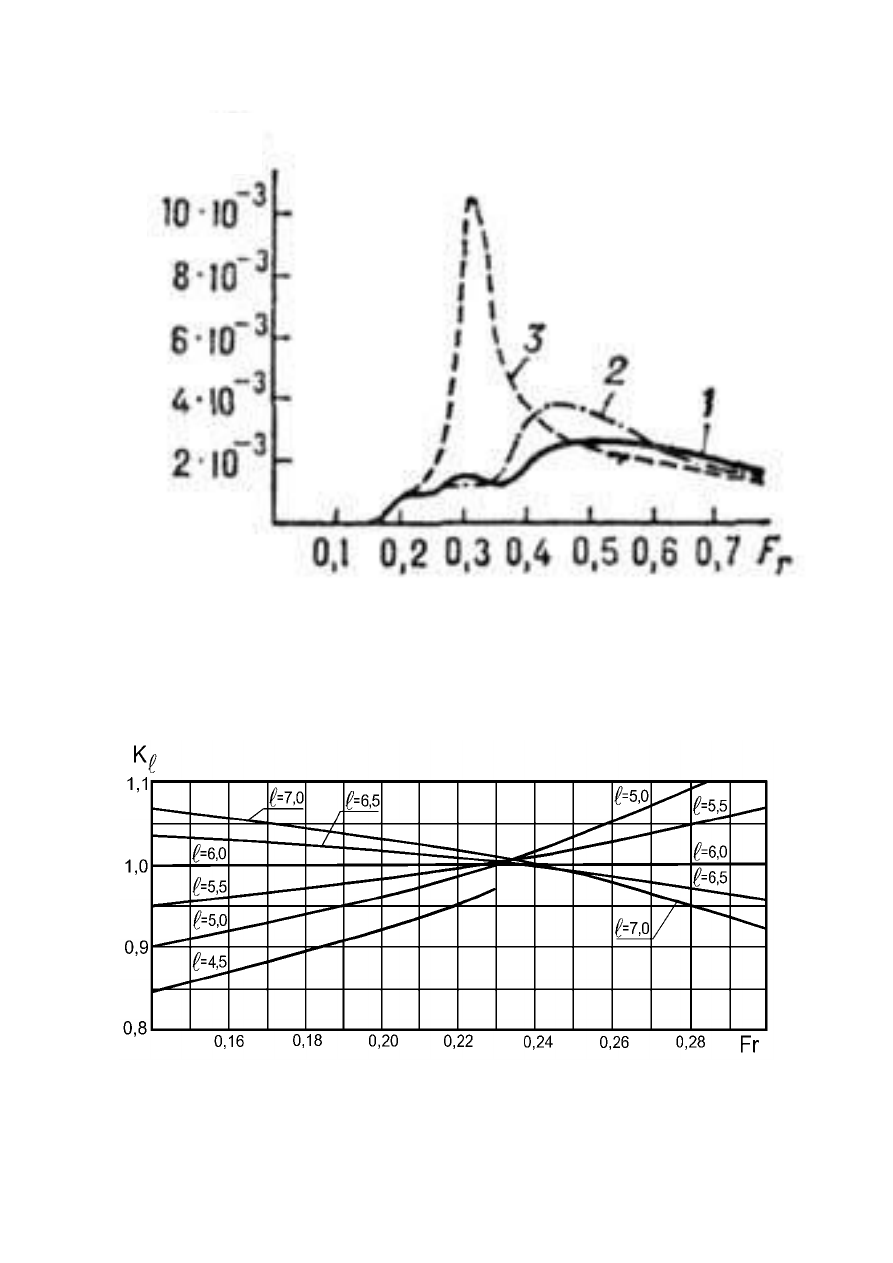

Рисунок Ж.3 Зависимость коэффициента волнового сопротивления
в
= ????(Fr):
1 – на глубокой воде; 2 – в глубоком, но узком канале; 3 – на мелкой воде.
Рисунок Ж.4 Зависимость коэффициента ????
????
о
???? т и ????????
в
