265

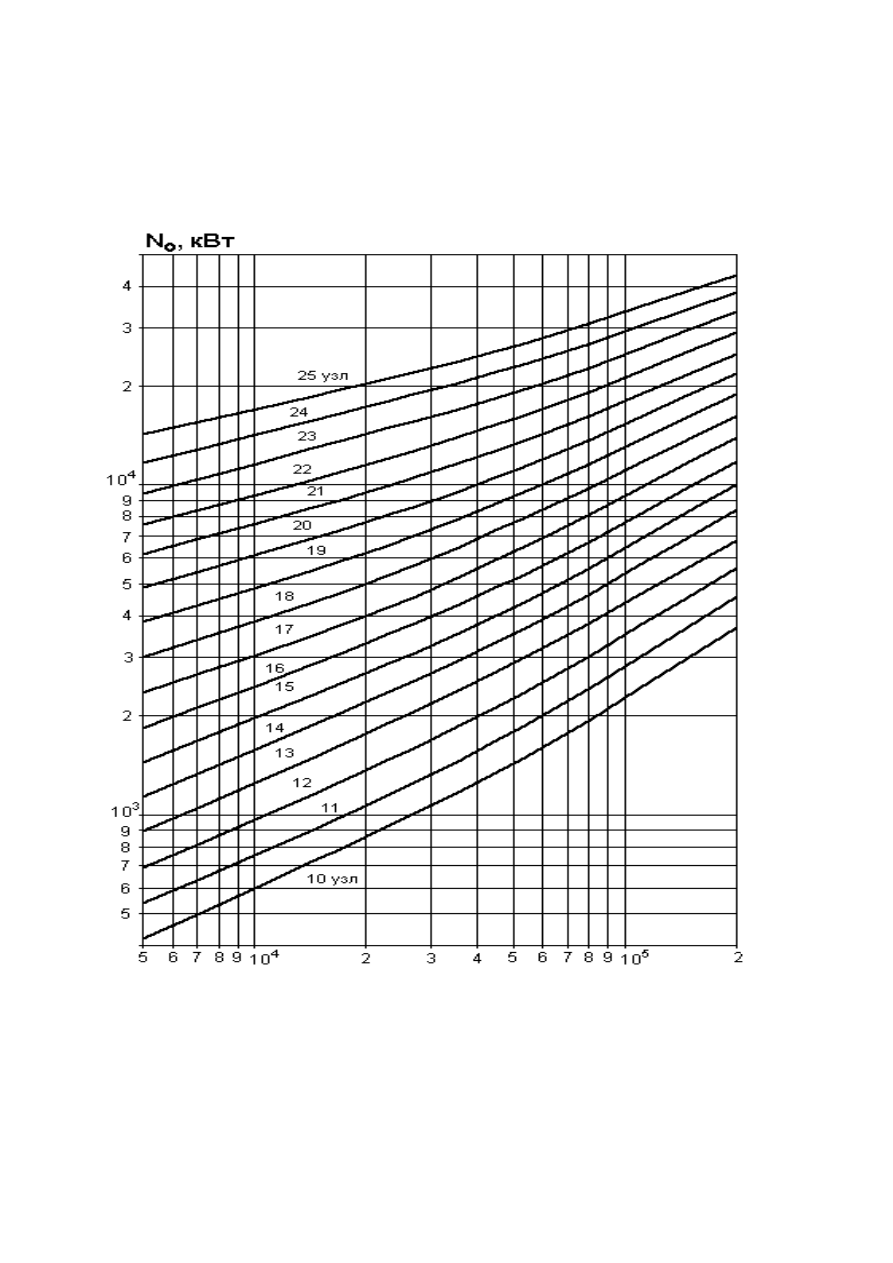

Рисунок Ж.5 Буксировочная мощность базового судна
, т
266

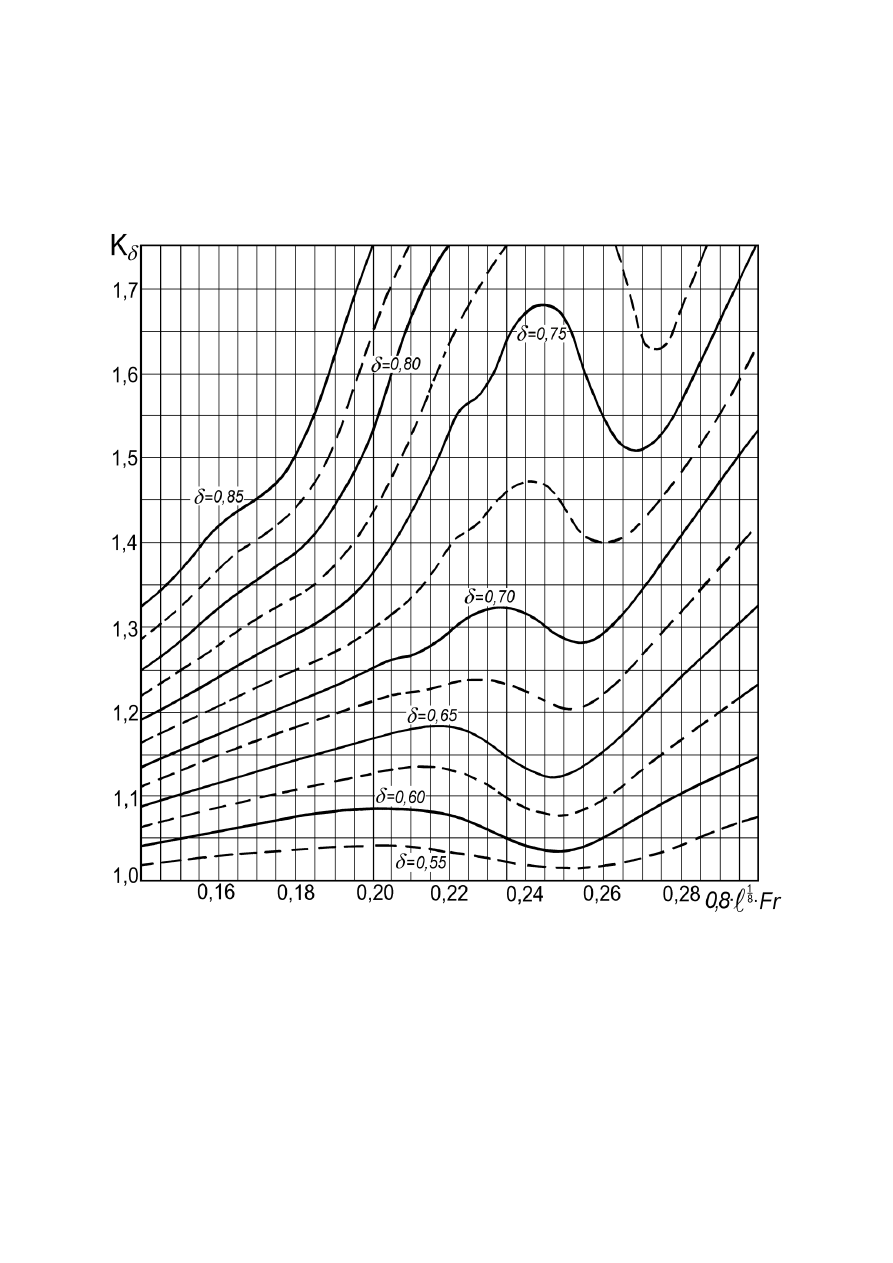

Рисунок Ж.6 Зависимость коэффициента ????
????
от
???? и параметра 0,8 ∙ ????
1/8
∙ ????????
267

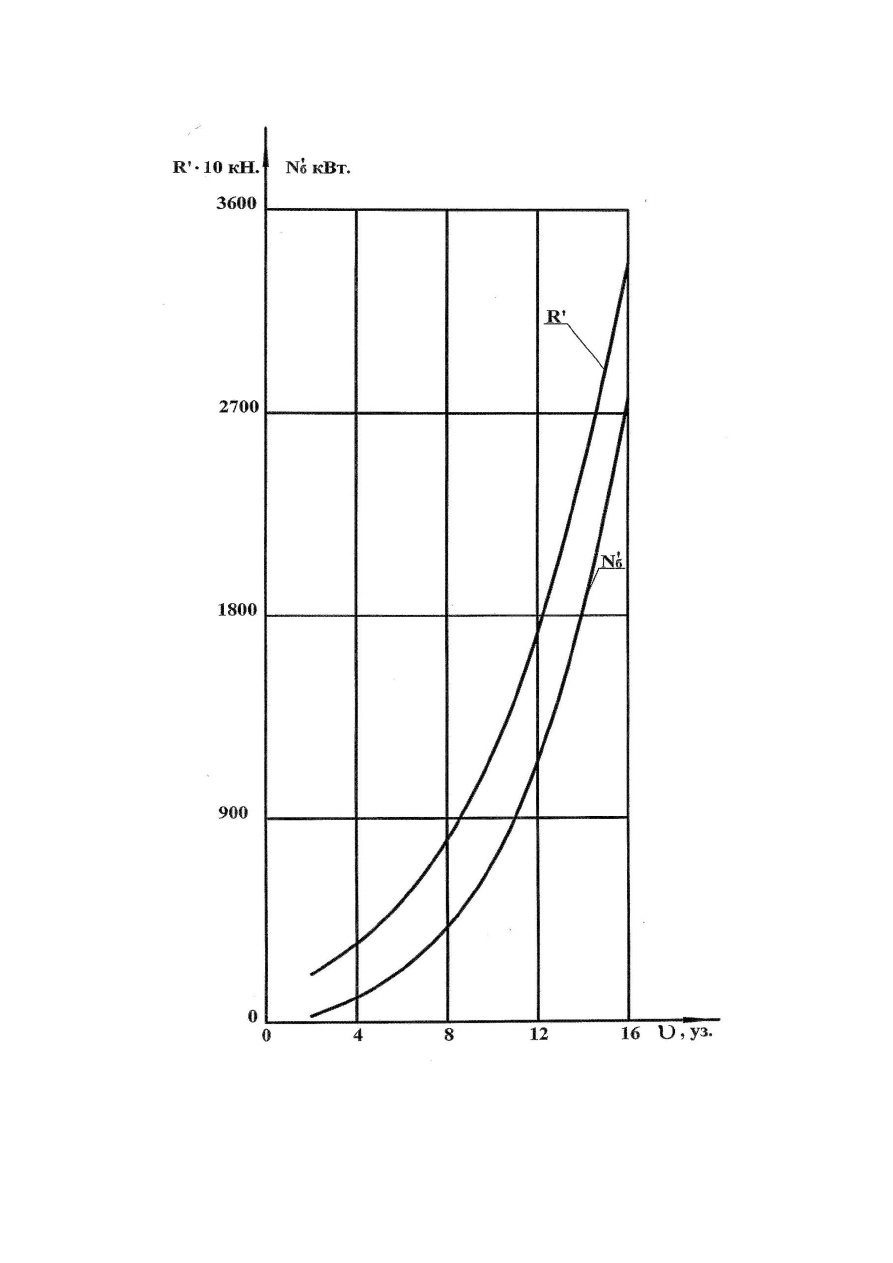

Рисунок Ж.7 Кривые буксировочной мощности ????
б
′
= ????(υ) и сопротивления
????′ = ????(υ)
268
Таблица Ж.1 – Расчет сопротивления и буксировочной мощности
Коэффициент надбавки на учет эксплуатационных факторов, ????
1,20
№
п/п
Скорость
судна, ????, уз.
Полное
сопротивление,
????, кН
Исправленное
полное
сопротивление
????
′
= ???? ∙ ????, кН
Буксировочная
мощность,
????
б
′
= 0,514 ∙ ????′ ∙ ????,
кВт
1
2,00
16,7
20
21
2
3,00
28,2
34
52
3
4,00
33,2
40
82
4
5,00
42,3
51
130
5
6,00
47,2
57
175
6
7,00
52,2
63
225
7
8,00
68,0
82
336
8
9,00
85,0
102
472
9
10,00
102,8
123
634
10
11,00
119,3
143
809
11
12,00
142,3
171
1053
12
13,00
178,3
214
1430
13
14,00
212,5
255
1835
14
15,00
245,8
295
2274
15
16,00
278,3
334
2746
269
ПРИЛОЖЕНИЕ З.

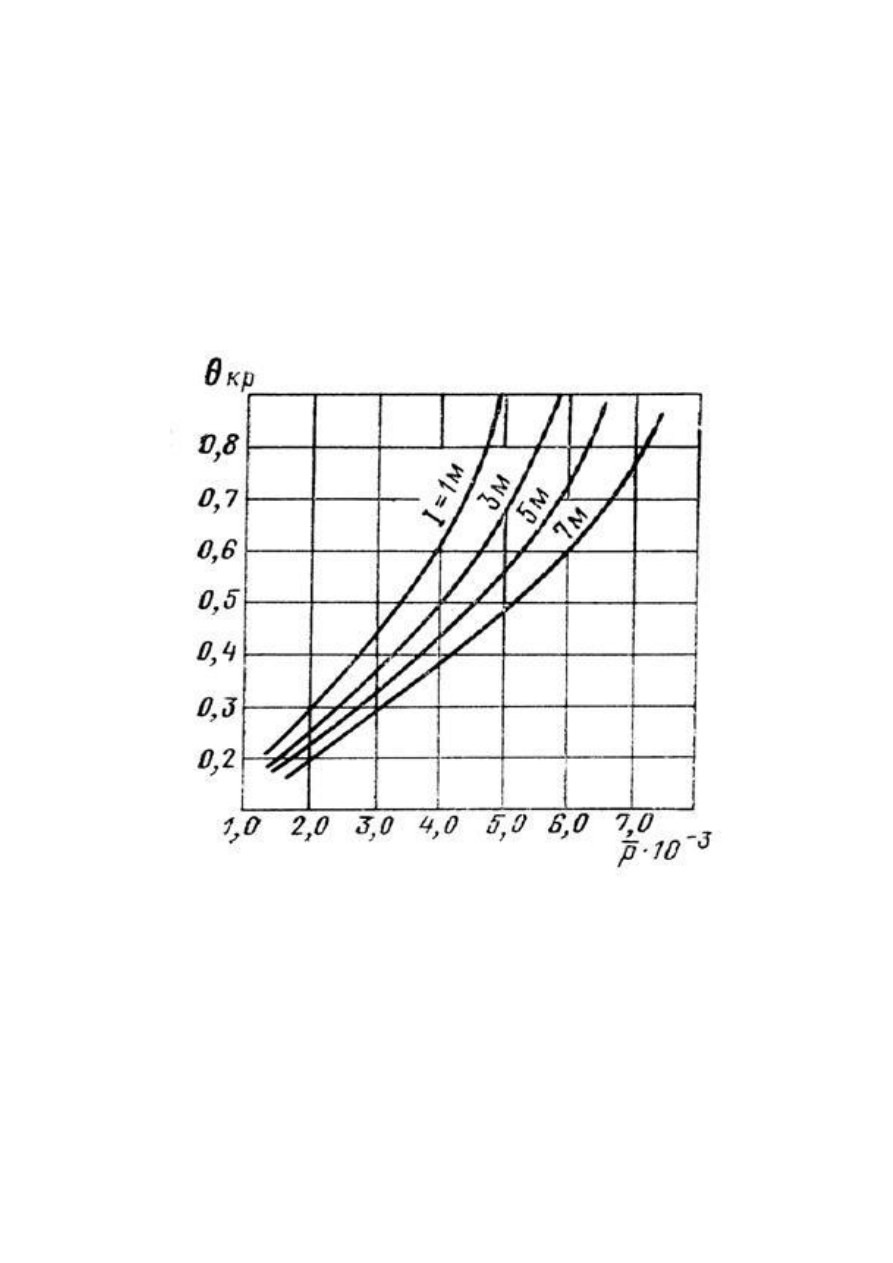

Рисунок З.1 Диаграмма выбора дискового отношения гребного винта
,
кН/м
2
