1.7.45.



Б е з о п а с н ы й



р а з д е л и т е л ь н ы й



т р а н с ф о р м а т о р

 -

разделительный



трансформатор

предназначенный



для



питания



цепей



сверхнизким



напряжением

.



1.7.46.



З а щ и т н ы й



э к р а н

 -

проводящий



экран

предназначенный



для



отделения



электрической



цепи



и

/

или



проводников



от



токоведущих



частей



других



цепей

.



1.7.47.



З а щ и т н о е



э л е к т р и ч е с к о е



р а з д е л е н и е



ц е п е й

 -

отделение



одной



электрической



цепи



от



других



цепей



в



электроустановках



напряжением



до

 1

кВ



с



помощью

:



двойной



изоляции

;



основной



изоляции



и



защитного



экрана

;



усиленной



изоляции

.



1.7.48.



Н е п р о в о д я щ и е

  (

и з о л и р у ю щ и е

)

п о м е щ е н и я

,

з о н ы

,

п л о щ а д к и

 -

помещения

зоны

площадки

в



которых

 (

на



которых

защита



при



косвенном



прикосновении

обеспечивается



высоким



сопротивлением



пола



и



стен



и



в



которых



отсутствуют



заземленные

проводящие



части

.



Общие



требования



1.7.49.



Токоведущие



части



электроустановки



не



должны



быть



доступны



для



случайного

прикосновения

а



доступные



прикосновению



открытые



и



сторонние



проводящие



части



не

должны



находиться



под



напряжением

представляющим



опасность



поражения

электрическим



током



как



в



нормальном



режиме



работы



электроустановки

так



и



при



повреждении



изоляции

.



1.7.50.



Для



защиты



от



поражения



электрическим



током



в



нормальном



режиме



должны

быть



применены



по



отдельности



или



в



сочетании



следующие



меры



защиты



от



прямого

прикосновения

:



основная



изоляция



токоведущих



частей

;



ограждения



и



оболочки

;



установка



барьеров

;



размещение



вне



зоны



досягаемости

;



применение



сверхнизкого

 (

малого

напряжения

.



Для



дополнительной



защиты



от



прямого



прикосновения



в



электроустановках

напряжением



до

 1

кВ

при



наличии



требований



других



глав



ПУЭ

следует



применять



устройства



защитного



отключения

 (

УЗО

с



номинальным



отключающим



дифференциальным

током



не



более

 30

мА

.



1.7.51.



Для



защиты



от



поражения



электрическим



током



в



случае



повреждения



изоляции

должны



быть



применены



по



отдельности



или



в



сочетании



следующие



меры



защиты



при

косвенном



прикосновении

:



защитное



заземление

;



автоматическое



отключение



питания

;



уравнивание



потенциалов

;



выравнивание



потенциалов

;



двойная



или



усиленная



изоляция

;



сверхнизкое

 (

малое

напряжение

;



защитное



электрическое



разделение



цепей

;



изолирующие

 (

непроводящие

помещения

зоны

площадки

.



1.7.52.



Меры



защиты



от



поражения



электрическим



током



должны



быть



предусмотрены



в

электроустановке



или



ее



части



либо



применены



к



отдельным



электроприемникам



и



могут

быть



реализованы



при



изготовлении



электрооборудования

либо



в



процессе



монтажа



электроустановки

либо



в



обоих



случаях

.



Применение



двух



и



более



мер



защиты



в



электроустановке



не



должно



оказывать



взаимного

влияния

снижающего



эффективность



каждой



из



них

.



1.7.53.



Защиту



п р и



к о с в е н н о м



п р и к о с н о в е н и и следует



выполнять



во



всех



случаях

если



напряжение



в



электроустановке



превышает

 50

В



переменного



и

 120

В



постоянного



тока

.



В



помещениях



с



повышенной



опасностью

особо



опасных



и



в



наружных



установках



выполнение



защиты



при



косвенном



прикосновении



может



потребоваться



при



более



низких


background image

напряжениях

например

, 25

В



переменного



и

 60

В



постоянного



тока



или

 12

В



переменного



и

 30

В



постоянного



тока



при



наличии



требований



соответствующих



глав



ПУЭ

.



Защита



от



п р я м о г о



п р и к о с н о в е н и я



не



требуется

если



электрооборудование



находится



в



зоне



системы



уравнивания



потенциалов

а



наибольшее



рабочее



напряжение



не



превышает

 25

В



переменного



или

 60

В



постоянного



тока



в



помещениях



без



повышенной

опасности



и

 6

В



переменного



или

 15

В



постоянного



тока

 -

во



всех



случаях

.



Примечание

Здесь



и



далее



в



главе



н а п р я ж е н и е



п е р е м е н н о г о



т о к а означает



среднеквадратичное



значение



напряжения



переменного



тока

н а п р я ж е н и е



п о с т о я н н о г о



т о к а

 -

напряжение



постоянного

или



выпрямленного



тока



с



содержанием



пульсаций



не



более

 10 %

от



среднеквадратичного



значения

1.7.54.



Для



заземления



электроустановок



могут



быть



использованы



искусственные



и

естественные



заземлители

Если



при



использовании



естественных



заземлителей

сопротивление



заземляющих



устройств



или



напряжение



прикосновения



имеет



допустимое

значение

а



также



обеспечиваются



нормированные



значения



напряжения



на



заземляющем

устройстве



и



допустимые



плотности



токов



в



естественных



заземлителях

выполнение



искусственных



заземлителей



в



электроустановках



до

 1

кВ



не



обязательно

Использование



естественных



заземлителей



в



качестве



элементов



заземляющих



устройств



не



должно

приводить



к



их



повреждению



при



протекании



по



ним



токов



короткого



замыкания



или



к

нарушению



работы



устройств

с



которыми



они



связаны

.



1.7.55.



Для



заземления



в



электроустановках



разных



назначений



и



напряжений

территориально



сближенных

следует

как



правило

применять



одно



общее



заземляющее



устройство

.



Заземляющее



устройство

используемое



для



заземления



электроустановок



одного



или



разных



назначений



и



напряжений

должно



удовлетворять



всем



требованиям

предъявляемым



к



заземлению



этих



электроустановок

защиты



людей



от



поражения



электрическим



током



при

повреждении



изоляции

условиям



режимов



работы



сетей

защиты



электрооборудования



от

перенапряжения



и



т

.

д

в



течение



всего



периода



эксплуатации

.



В



первую



очередь



должны



быть



соблюдены



требования

предъявляемые



к



защитному



заземлению

.



Заземляющие



устройства



защитного



заземления



электроустановок



зданий



и



сооружений



и

молниезащиты

 2-

й



и

 3-

й



категорий



этих



зданий



и



сооружений

как



правило

должны



быть



общими

.



При



выполнении



отдельного

  (

независимого

заземлителя



для



рабочего



заземления



по



условиям



работы



информационного



или



другого



чувствительного



к



воздействию



помех

оборудования



должны



быть



приняты



специальные



меры



защиты



от



поражения

электрическим



током

исключающие



одновременное



прикосновение



к



частям

которые



могут



оказаться



под



опасной



разностью



потенциалов



при



повреждении



изоляции

.



Для



объединения



заземляющих



устройств



разных



электроустановок



в



одно



общее

заземляющее



устройство



могут



быть



использованы



естественные



и



искусственные

заземляющие



проводники

Их



число



должно



быть



не



менее



двух

.



1.7.56.



Требуемые



значения



напряжений



прикосновения



и



сопротивления



заземляющих



устройств



при



стекании



с



них



токов



замыкания



на



землю



и



токов



утечки



должны



быть

обеспечены



при



наиболее



неблагоприятных



условиях



в



любое



время



года

.



При



определении



сопротивления



заземляющих



устройств



должны



быть



учтены

искусственные



и



естественные



заземлители

.



При



определении



удельного



сопротивления



земли



в



качестве



расчетного



следует

принимать



его



сезонное



значение

соответствующее



наиболее



неблагоприятным



условиям

.



Заземляющие



устройства



должны



быть



механически



прочными

термически



и



динамически



стойкими



к



токам



замыкания



на



землю

.



1.7.57.



Электроустановки



напряжением



до

 1

кВ



жилых

общественных



и



промышленных



зданий



и



наружных



установок



должны

как



правило

получать



питание



от



источника



с



глухозаземленной



нейтралью



с



применением



системы



TN.



Для



защиты



от



поражения



электрическим



током



при



косвенном



прикосновении



в



таких

электроустановках



должно



быть



выполнено



автоматическое



отключение



питания



в

соответствии



с



1.7.78

-

1.7.79

.




background image

Требования



к



выбору



систем



TN-C, TN-S, TN-C-S

для



конкретных



электроустановок



приведены



в



соответствующих



главах



Правил

.



1.7.58.



Питание



электроустановок



напряжением



до

 1

кВ



переменного



тока



от



источника



с



изолированной



нейтралью



с



применением



системы



IT

следует



выполнять

как



правило

при

недопустимости



перерыва



питания



при



первом



замыкании



на



землю



или



на



открытые

проводящие



части

связанные



с



системой



уравнивания



потенциалов

В



таких



электроустановках



для



защиты



при



косвенном



прикосновении



при



первом



замыкании



на

землю



должно



быть



выполнено



защитное



заземление



в



сочетании



с



контролем



изоляции



сети

или



применены



УЗО



с



номинальным



отключающим



дифференциальным



током



не



более

 30

мА

При



двойном



замыкании



на



землю



должно



быть



выполнено



автоматическое



отключение

питания



в



соответствии



с



1.7.81

.



1.7.59.



Питание



электроустановок



напряжением



до

 1

кВ



от



источника



с



глухозаземленной



нейтралью



и



с



заземлением



открытых



проводящих



частей



при



помощи



заземлителя

не



присоединенного



к



нейтрали

 (

система

 77),

допускается



только



в



тех



случаях

когда



условия



электробезопасности



в



системе



TN

не



могут



быть



обеспечены

Для



защиты



при



косвенном



прикосновении



в



таких



электроустановках



должно



быть



выполнено



автоматическое

отключение



питания



с



обязательным



применением



УЗО

При



этом



должно



быть



соблюдено



условие

:



R

а

I

а



<50

В

,



где



I

а

 -

ток



срабатывания



защитного



устройства

;



R

а

 -

суммарное



сопротивление



заземлителя



и



заземляющего



проводника

при



применении

УЗО



для



защиты



нескольких



электроприемников

 -

заземляющего



проводника

наиболее



удаленного



электроприемника

.



1.7.60.



При



применении



защитного



автоматического



отключения



питания



должна



быть

выполнена



основная



система



уравнивания



потенциалов



в



соответствии



с



1.7.82

а



при



необходимости



также



дополнительная



система



уравнивания



потенциалов



в



соответствии



с

1.7.83

.



1.7.61.



При



применении



системы



TN

рекомендуется



выполнять



повторное



заземление



РЕ

-

и



PEN

-

проводников



на



вводе



в



электроустановки



зданий

а



также



в



других



доступных



местах

.

Для



повторного



заземления



в



первую



очередь



следует



использовать



естественные

заземлители

Сопротивление



заземлителя



повторного



заземления



не



нормируется

.



Внутри



больших



и



многоэтажных



зданий



аналогичную



функцию



выполняет



уравнивание

потенциалов



посредством



присоединения



нулевого



защитного



проводника



к



главной

заземляющей



шине

.



Повторное



заземление



электроустановок



напряжением



до

 1

кВ

получающих



питание



по



воздушным



линиям

должно



выполняться



в



соответствии



с



1.7.102

-

1.7.103

.



1.7.62.



Если



время



автоматического



отключения



питания



не



удовлетворяет



условиям



1.7.78

-

1.7.79



для



системы



TN

и



1.7.81



для



системы



IT,

то



защита



при



косвенном



прикосновении



для



отдельных



частей



электроустановки



или



отдельных



электроприемников

может



быть



выполнена



применением



двойной



или



усиленной



изоляции

(

электрооборудование



класса

 II),

сверхнизкого



напряжения

 (

электрооборудование



класса

 III),

электрического



разделения



цепей



изолирующих

 (

непроводящих

помещений

зон

площадок

.



1.7.63.



Система



IT

напряжением



до

 1

кВ

связанная



через



трансформатор



с



сетью



напряжением



выше

 1

кВ

должна



быть



защищена



пробивным



предохранителем



от



опасности

,

возникающей



при



повреждении



изоляции



между



обмотками



высшего



и



низшего



напряжений

трансформатора

Пробивной



предохранитель



должен



быть



установлен



в



нейтрали



или



фазе

на



стороне



низкого



напряжения



каждого



трансформатора

.



1.7.64.



В



электроустановках



напряжением



выше

 1

кВ



с



изолированной



нейтралью



для



защиты



от



поражения



электрическим



током



должно



быть



выполнено



защитное



заземление

открытых



проводящих



частей

.



В



таких



электроустановках



должна



быть



предусмотрена



возможность



быстрого

обнаружения



замыканий



на



землю

Защита



от



замыканий



на



землю



должна



устанавливаться



с

действием



на



отключение



по



всей



электрически



связанной



сети



в



тех



случаях

в



которых



это




background image

необходимо



по



условиям



безопасности

 (

для



линий

питающих



передвижные



подстанции



и



механизмы

торфяные



разработки



и



т

.

п

.).



1.7.65.



В



электроустановках



напряжением



выше

 1

кВ



с



эффективно



заземленной



нейтралью



для



защиты



от



поражения



электрическим



током



должно



быть



выполнено

защитное



заземление



открытых



проводящих



частей

.



1.7.66.



Защитное



зануление



в



системе



TN

и



защитное



заземление



в



системе



IT

электрооборудования

установленного



на



опорах



ВЛ

  (

силовые



и



измерительные



трансформаторы

разъединители

предохранители

конденсаторы



и



другие



аппараты

),

должно



быть



выполнено



с



соблюдением



требований

приведенных



в



соответствующих

главах



ПУЭ

а



также



в



настоящей



главе

.



Сопротивление



заземляющего



устройства



опоры



ВЛ

на



которой



установлено



электрооборудование

должно



соответствовать



требованиям



гл

. 2.4

и

 2.5.



Меры



защиты



от



прямого



прикосновения



1.7.67.



О с н о в н а я



и з о л я ц и я



т о к о в е д у щ и х



ч а с т е й



должна



покрывать



токоведущие



части



и



выдерживать



все



возможные



воздействия

которым



она



может

подвергаться



в



процессе



ее



эксплуатации

Удаление



изоляции



должно



быть



возможно



только

путем



ее



разрушения

Лакокрасочные



покрытия



не



являются



изоляцией

защищающей



от

поражения



электрическим



током

за



исключением



случаев

специально



оговоренных



техническими



условиями



на



конкретные



изделия

При



выполнении



изоляции



во



время



монтажа



она



должна



быть



испытана



в



соответствии



с



требованиями



гл

. 1.8.



В



случаях

когда



основная



изоляция



обеспечивается



воздушным



промежутком

защита



от



прямого



прикосновения



к



токоведущим



частям



или



приближения



к



ним



на



опасное

расстояние

в



том



числе



в



электроустановках



напряжением



выше

 1

кВ

должна



быть



выполнена



посредством



оболочек

ограждений

барьеров



или



размещением



вне



зоны



досягаемости

.



1.7.68.



О г р а ж д е н и я



и



о б о л о ч к и



в



электроустановках



напряжением



до

 1

кВ



должны



иметь



степень



защиты



не



менее

 IP 2X,

за



исключением



случаев

когда



большие



зазоры



необходимы



для



нормальной



работы



электрооборудования

.



Ограждения



и



оболочки



должны



быть



надежно



закреплены



и



иметь



достаточную

механическую



прочность

.



Вход



за



ограждение



или



вскрытие



оболочки



должны



быть



возможны



только



при



помощи

специального



ключа



или



инструмента



либо



после



снятия



напряжения



с



токоведущих



частей

.

При



невозможности



соблюдения



этих



условий



должны



быть



установлены



промежуточные

ограждения



со



степенью



защиты



не



менее

 IP 2

Х

удаление



которых



также



должно



быть



возможно



только



при



помощи



специального



ключа



или



инструмента

.



1.7.69.



Б а р ь е р ы



предназначены



для



защиты



от



случайного



прикосновения



к

токоведущим



частям



в



электроустановках



напряжением



до

 1

кВ



или



приближения



к



ним



на



опасное



расстояние



в



электроустановках



напряжением



выше

 1

кВ

но



не



исключают



преднамеренного



прикосновения



и



приближения



к



токоведущим



частям



при



обходе



барьера

.

Для



удаления



барьеров



не



требуется



применения



ключа



или



инструмента

однако



они

должны



быть



закреплены



так

чтобы



их



нельзя



было



снять



непреднамеренно

Барьеры

должны



быть



из



изолирующего



материала

.



1.7.70.

Р а з м е щ е н и е



в н е



з о н ы



д о с я г а е м о с т и для



защиты



от



прямого



прикосновения



к



токоведущим



частям



в



электроустановках



напряжением



до

 1

кВ



или



приближения



к



ним



на



опасное



расстояние



в



электроустановках



напряжением



выше

 1

кВ



может



быть



применено



при



невозможности



выполнения



мер

указанных



в



1.7.68

-

1.7.69

или



их



недостаточности

При



этом



расстояние



между



доступными



одновременному

прикосновению



проводящими



частями



в



электроустановках



напряжением



до

 1

кВ



должно



быть



не



менее

 2,5

м

Внутри



зоны



досягаемости



не



должно



быть



частей

имеющих



разные



потенциалы



и



доступных



одновременному



прикосновению

.



В



вертикальном



направлении



зона



досягаемости



в



электроустановках



напряжением



до

 1

кВ



должна



составлять

 2,5

м



от



поверхности

на



которой



находятся



люди

 (

рис

1.7.6

).



Указанные



размеры



даны



без



учета



применения



вспомогательных



средств

  (

например


background image

инструмента

лестниц

длинных



предметов

).



1.7.71.



Установка



барьеров



и



размещение



вне



зоны



досягаемости



допускается



только



в



помещениях

доступных



квалифицированному



персоналу

.



1.7.72.



В



электропомещениях



электроустановок



напряжением



до

 1

кВ



не



требуется



защита



от



прямого



прикосновения



при



одновременном



выполнении



следующих



условий

:



эти



помещения



отчетливо



обозначены

и



доступ



в



них



возможен



только



с



помощью



ключа

;

обеспечена



возможность



свободного



выхода



из



помещения



без



ключа

даже



если



оно



заперто



на



ключ



снаружи

;



минимальные



размеры



проходов



обслуживания



соответствуют



гл

. 4.1.

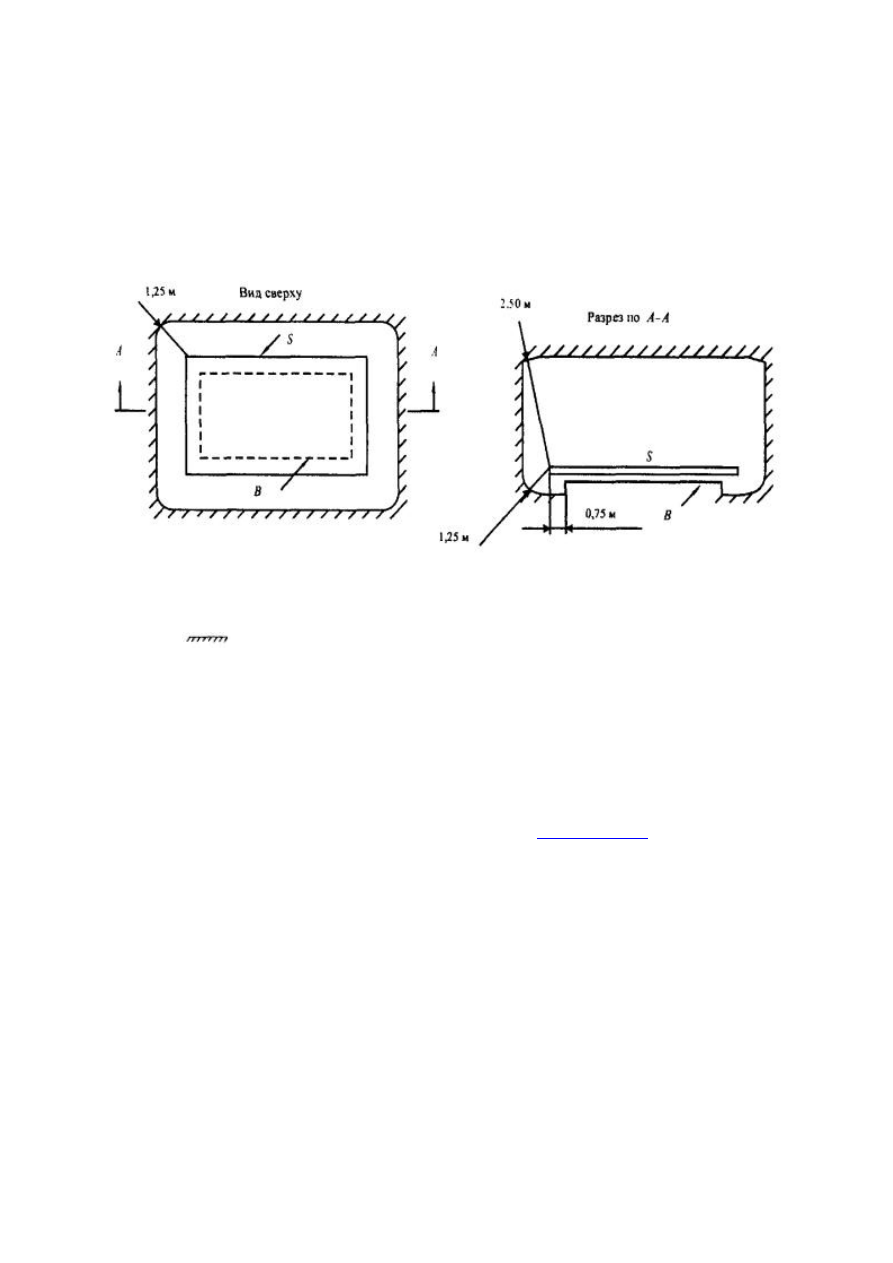

Рис

. 1.7.6.

Зона



досягаемости



в



электроустановках



до

 1

кВ

:



S -

поверхность

на



которой



может



находиться



человек

В

 -

основание



поверхности



S

 -

граница



зоны



досягаемости



токоведущих



частей



рукой



человека

находящегося



на



поверхности



S;



0,75; 1,25; 2,50

м

 -

расстояния



от



края



поверхности



до



границы



зоны



досягаемости



Меры



защиты



от



прямого



и



косвенного



прикосновений



1.7.73.

Сверхнизкое

 (

малое

напряжение

 (

СНН

в



электроустановках



напряжением



до

 1

кВ



может



быть



применено



для



защиты



от



поражения



электрическим



током



при



прямом



и

/

или



косвенном



прикосновениях



в



сочетании



с



защитным



электрическим



разделением



цепей



или



в

сочетании



с



автоматическим



отключением



питания

.



В



качестве



источника



питания



цепей



СНН



в



обоих



случаях



следует



применять



безопасный

разделительный



трансформатор



в



соответствии



с



ГОСТ

  30030

  «

Трансформаторы



разделительные



и



безопасные



разделительные



трансформаторы

»

или



другой



источник



СНН

,

обеспечивающий



равноценную



степень



безопасности

.



Токоведущие



части



цепей



СНН



должны



быть



электрически



отделены



от



других



цепей



так

чтобы



обеспечивалось



электрическое



разделение

равноценное



разделению



между



первичной

и



вторичной



обмотками



разделительного



трансформатора

.



Проводники



цепей



СНН

как



правило

должны



быть



проложены



отдельно



от



проводников



более



высоких



напряжений



и



защитных



проводников

либо



отделены



от



них



заземленным



металлическим



экраном

  (

оболочкой

),

либо



заключены



в



неметаллическую



оболочку

дополнительно



к



основной



изоляции

.



Вилки



и



розетки



штепсельных



соединителей



в



цепях



СНН



не



должны



допускать

подключение



к



розеткам



и



вилкам



других



напряжений

.



Штепсельные



розетки



должны



быть



без



защитного



контакта

.



При



значениях



СНН



выше

 25

В



переменного



или

 60

В



постоянного



тока



должна



быть



также



выполнена



защита



от



прямого



прикосновения



при



помощи



ограждений



или



оболочек

или



изоляции

соответствующей



испытательному



напряжению

 500

В



переменного



тока



в



течение

 1

мин

.
