- 29 -





СПЕЦИФИКАЦИЯ

СВЕТОФОРНОГО ОБЪЕКТА

«ул. Некрасова - ул. Радищева»



№

п.п.

Наименование

Ед.

Изм.

Кол-во

Примечание

Транспортный  светофор  светодиодный  с
диаметром линз 200 мм

шт



Дополнительная секция транспортного све-
тодиодного  светофора с диаметром линз 200
мм

    шт



Пешеходный  светофор  светодиодный  с  диа-
метром линз 200 мм

шт



Светофорная колонка



шт





Светофорный экран (все детали и сборочные
единицы должны быть изготовлены из анти-
коррозионных материалов или иметь защит-
ное покрытие).



шт





Контроллер  дорожного  управления  КДУ-
3.2Н

шт



Электросчетчик  (t= -40 - +40)

шт



Автоматический выключатель ВА 47-29 10А

шт



Шкаф металлический типа ЩМП-1-074-54

шт



10

Коробка клеммная 200*200

шт



11

Колодка клеммная типа КБ-10

шт



12

Растяжка тросовая (проволочная)

шт

10



13

Талреп М12 – М16 (изолятор)

шт



14

Кабель АВВГ 3х4

м

70



15

Кабель АКВВГ  7х2,5

м

52



16

Кабель АКВВГ  10х2,5

м

187



17

Пешеходные ограждения

м


















background image








Проект электроснабжения на светофорный объект

ул. Некрасова – ул. Радищева в г. Иваново

Том 2




background image

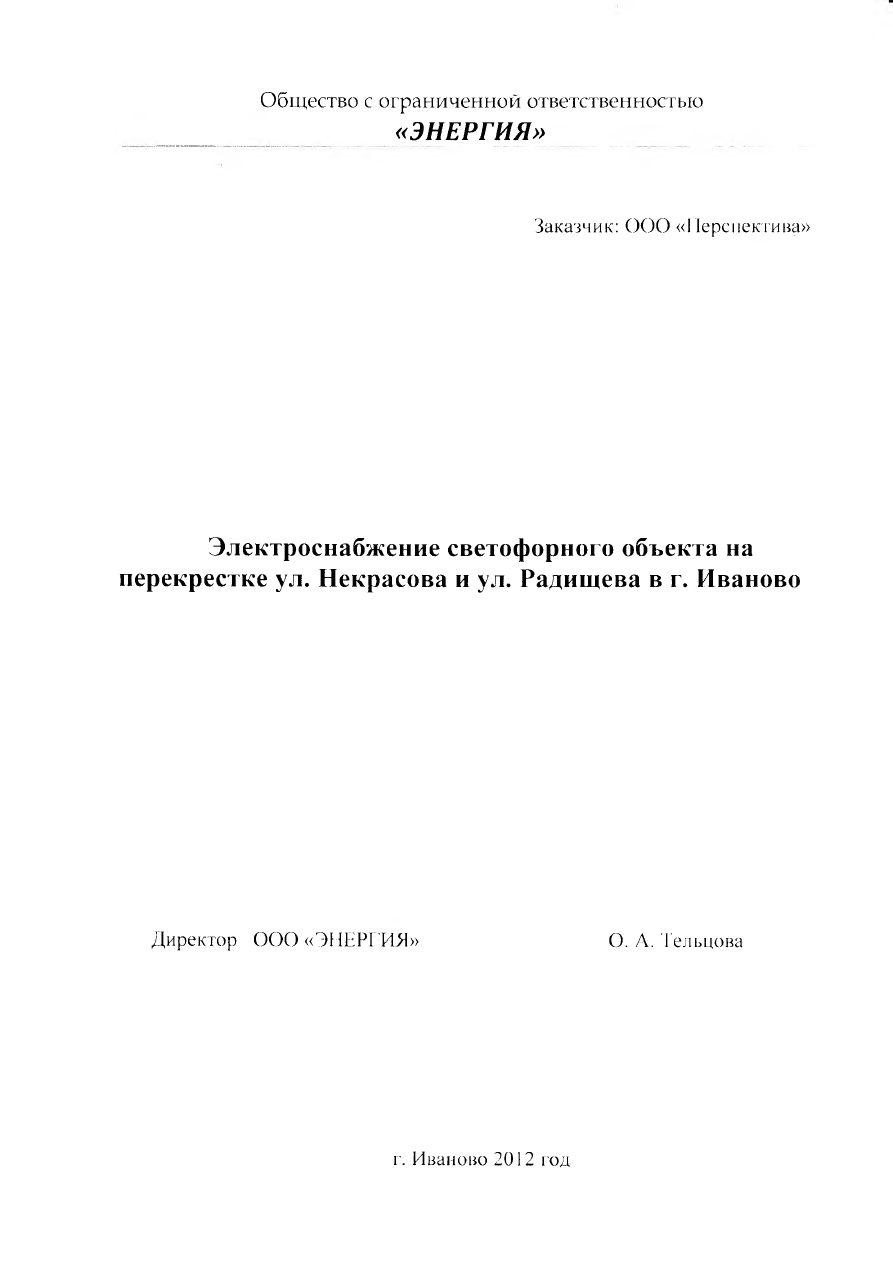

Общество с ограниченной ответственностью

«ЭНЕРГИЯ»

Заказчик:  ООО  «Перспектива»

Электроснабжение светофорного  объекта  на



перекрестке ул.  Некрасова  и  ул.  Радищева  в  г.  Иваново

Директор  ООО  «ЭНЕРГ ИЯ»

О.  А.  Тельцова

г.  Иваново  2012  год


background image

Содержание:



Техническое условие

3 стр.

1.



Общая часть

4 стр.

2.



Общие данные

6 стр.

3.



План ВЛИ 0,22 кВ

7 стр.

4.



Однолинейная расчетная схема ЩУ

8 стр.

5.



Повторное заземление сети 0,22 кВ. Ввод 0,22 кВ

9 стр.

6.



Повторное заземление сети 0,22 кВ. Отпайкой от ВЛИ 0,22 кВ

10 стр.

7.



Спецификация

11 стр.






































background image

- 4 -



1.Общая часть



Проект электроснабжения светофорного объекта на перекрестке

ул. Некрасова – ул. Радищева выполнен согласно техническим условиям

ОАО «ИвГЭС» от _______ за №____________.

Напряжение сети ввода – 220 В

Потребляемая мощность объекта – 0,39 кВТ

Надежность электроснабжения – III категория

Система заземления - TN-C-S

Точка подключения – Опора №1/09 ТП-112 ВЛ-0,4кВ.

Тип оборудования, токи расцепителей автоматов показаны на расчетной

схеме.

Расчетный  учет  потребления  электроэнергии  предусмотрен  счетчиком

электронного типа в щите учета (ЩУ).

От точки отпайки кронштейн  дома №80/2 по ул. Некрасова до ЩУ про-

ложить кабель  АВВГ - 3×4мм

2

 на проволочном подвесе и от ЩУ до КДУ про-

ложить кабель АВВГ - 3×4мм

2

Проволочный подвес заземлить с обоих концов путем присоединения их

к заземляющему устройству не более 30 Ом.

Расстояние от ВЛ до земли должно быть не менее 3,5 м над пешеходным

участком и не менее 6 метров над автодорогой.

В точке подключения и на вводе выполнить повторное заземление PEN

проводника  путем  соединения  его  с  заземляющими  устройствами  не  более  30

Ом.

При  производстве  электромонтажных  работ  марка  проводов  и  кабелей,

тип  оборудования,  способ  монтажа  могут  быть  изменены  при  условии  соблю-

дения ПУЭ.

При нарезке проводов, кабелей и труб их длину уточнить по месту.

Все  открытые  проводящие  части  электрооборудования  подлежат  зазем-

лению путем соединения с нулевым проводником.
