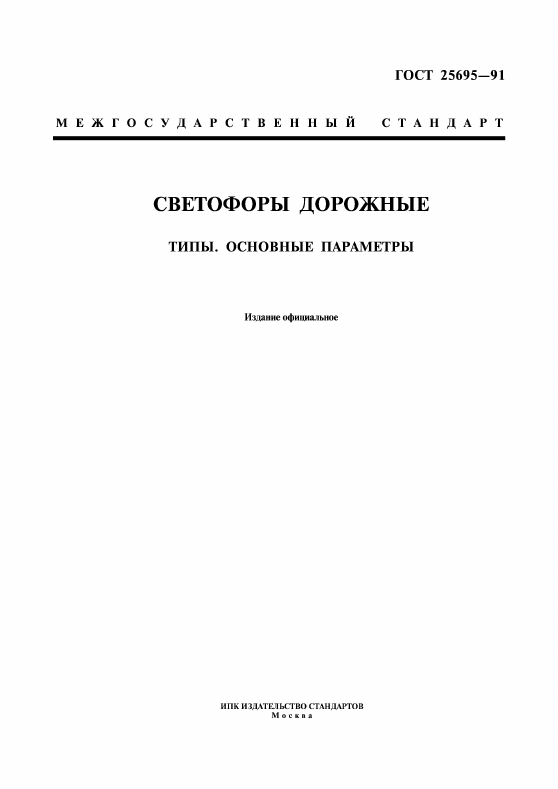

ГОСТ  25695-91

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й

С Т А Н Д А Р Т

СВЕТОФОРЫ  ДОРОЖНЫЕ

ТИПЫ.  ОСНОВНЫЕ  ПАРАМЕТРЫ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНД АРТОВ



М о с к в а

проект электроснабжения


background image

УДК 556.056.4:006:354

М

Е

Ж

Г

О

С

У

Д

А

Р

С

Т

В

Е

Н

Н

Ы

Й

Группа  Д28

С Т А Н Д А Р Т

СВЕТОФОРЫ  ДОРОЖНЫЕ



Типы.  Основные  параметры

Road traffic  signals.

Types.  Basic parameters

ГОСТ

2 5 6 9 5 - 9 1

ОКП  52  1620

Д ата введения  01.01.0

Настоящий стандарт распространяется на светофоры дорожные (далее — светофоры), предназна­

ченные для регулирования движения транспортных средств и пешеходов.

Требования  п.  2.9  настоящего  стандарта  являются  рекомендуемыми,  остальные  требования

являются  обязательными.

1.  КЛАССИФИКАЦИЯ  СВЕТОФОРОВ,  ВИДЫ  И  РАСПОЛОЖЕНИЕ  ИХ  СИГНАЛОВ

1.1.  Стандарт  устанавливает  две  группы  светофоров  по  назначению:

Т  —  транспортные;
П  —  пешеходные.
В  каждой группе  светофоры делятся на типы  и  исполнения  в  соответствии  с  приложением  1.

Применение  светофоров  —  по  ГОСТ  23457.

1.2.  Светофорам  присвоены  индексы,  в  которых первая  буква соответствует группе,  цифра —

типу светофора,  последующие  буквы  —  его  исполнению  (при  наличии).  Последующие  буквы име­
ют  следующие  значения:

п  —  исполнение  с  правой  дополнительной  секцией;

л  —  исполнение  с  левой  дополнительной  секцией;

пл  —  исполнение  с  правой  и  левой  дополнительными  секциями;
г  —  исполнение  с  горизонтальным  расположением  сигналов;

ж  —  исполнение  с  дополнительным  сигналом  желтого  цвета;
д  —  исполнение  с  двойным  сигналом.

П  р и м е р   у с л о в н о г о   о б о з н а ч е н и я   дорожного  светофора транспортного  типа

1  с  двумя  дополнительными  секциями:

Светофор  ТЛ.пл  ГОСТ 25695-91

1.3.  Изображения  и  расположения  сигналов  светофоров,  а  также  их  индексы  приведены  в

приложении  1  (приложение  не  определяет  конструктивные  особенности  светофоров).

1.4.  Масштабные  изображения  символов,  используемых  на  рабочей  поверхности  светофиль­

тров сигналов светофоров, приведены в приложении 2.

Реальный масштаб изображения символов выбирается в соответствии с конкретными размерами

рабочей поверхности светофильтра.

1.5.  Конфигурация  и  ориентация стрелок на светофильтрах сигналов  светофоров  ТЛ.п,  Т.1.л,

ТЛ.пл,  Т.2,  Т.З.п,  Т.З.л должны соответствовать регулируемому направлению  (направлениям) дви­

жения транспортных  средств.  Число  указываемых на одном  светофильтре  направлений  не должно

превышать  двух.

Издание официальное

Перепечатка воспрещена

©  Издательство  стандартов,  1992

© И П К  Издательство стандартов, 2001


background image

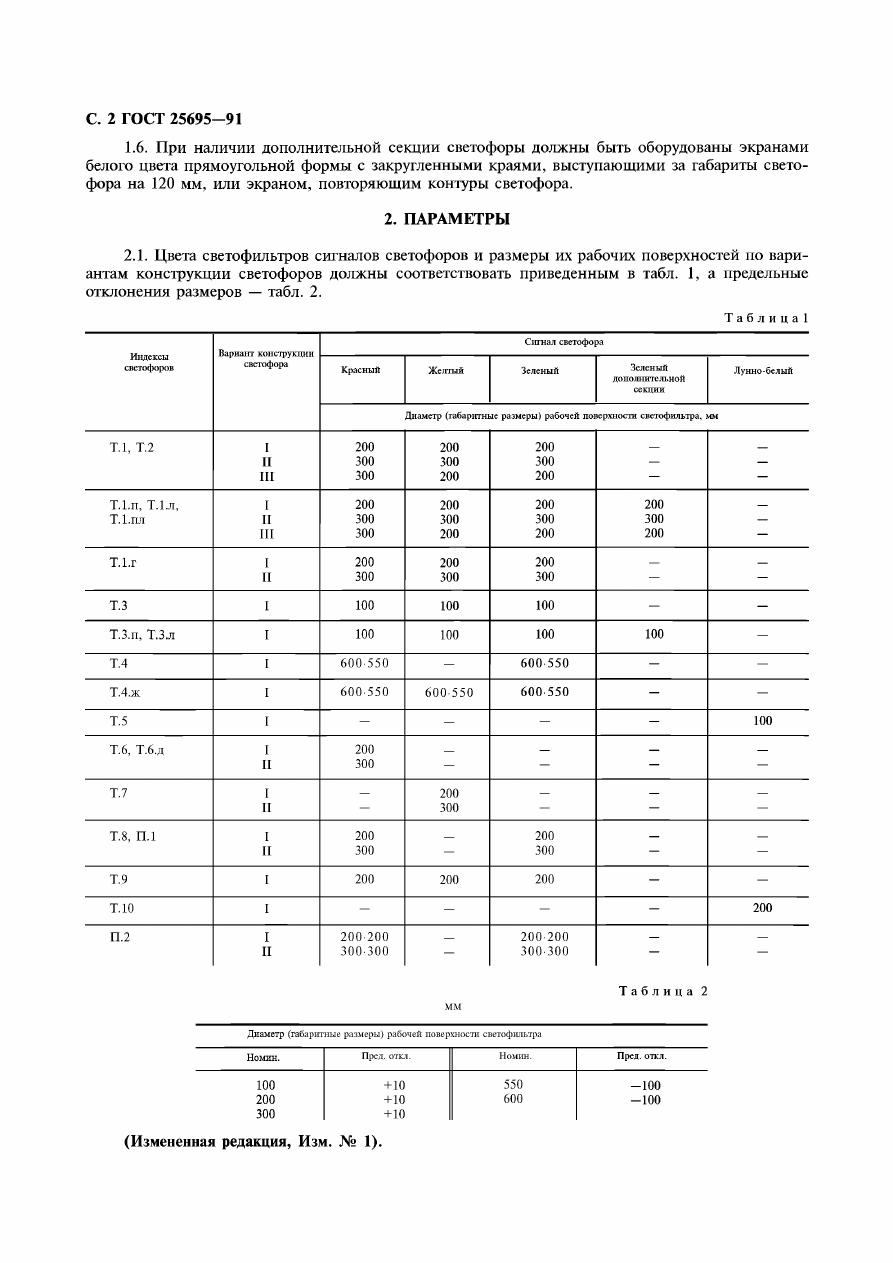

С.  2  ГОСТ  2 5 6 9 5 -9 1

1.6.

При  наличии  дополнительной  секции  светофоры  должны  быть  оборудованы  экранами

белого  цвета  прямоугольной  формы  с  закругленными  краями,  выступающими  за  габариты  свето­
фора  на  120  мм,  или  экраном,  повторяющим  контуры  светофора.

2.  ПАРАМЕТРЫ

2.1.  Цвета светофильтров  сигналов  светофоров  и  размеры  их рабочих  поверхностей  по  вари­

антам  конструкции  светофоров  должны  соответствовать  приведенным  в  табл.  1,  а  предельные
отклонения  размеров  —  табл.  2.

Т а б л и ц а !

Индексы

светофоров

Вариант конструкции

светофора

Сигнал светофора

Красный

Желтый

Зеленый

Зеленый

дополнительной

секции

Лунно-белый

Диаметр  (габаритные  размеры)  рабочей  поверхности светофильтра,  мм

Т .1 ,  Т .2

I

2 0 0

2 0 0

2 0 0

__

__

п

3 0 0

3 0 0

3 0 0

ш

3 0 0

2 0 0

2 0 0

Т Л . п ,   Т . 1 .л ,

I

2 0 0

2 0 0

2 0 0

2 0 0

__

Т . 1 .п л

п

3 0 0

3 0 0

3 0 0

3 0 0

ш

3 0 0

2 0 0

2 0 0

2 0 0

Т Л . г

I

2 0 0

2 0 0

2 0 0

__

__

п

3 0 0

3 0 0

3 0 0

Т .З

I

1 0 0

10 0

10 0

Т . З . п ,   Т . З .л

I

1 0 0

1 0 0

1 0 0

1 0 0

Т .4

I

6 0 0 - 5 5 0

-

6 0 0   5 5 0

Т . 4 .ж

I

6 0 0 - 5 5 0

6 0 0 - 5 5 0

6 0 0   5 5 0

Т .5

I

-

-

1 0 0

Т .6 ,  Т .б .д

I

2 0 0

__

__

__

__

п

3 0 0

Т .7

I

2 0 0

п

3 0 0

Т .8 ,  П .1

I

2 0 0

_

2 0 0

_

__

п

3 0 0

3 0 0

Т .9

I

2 0 0

2 0 0

2 0 0

Т .1 0

I

-

-

-

2 0 0

П .2

I

2 0 0 - 2 0 0

__

2 0 0 - 2 0 0

п

3 0 0 - 3 0 0

3 0 0 - 3 0 0

Т а б л и ц а   2

мм

Диаметр

(габаритные  размеры)  рабочей  поверхности  светофильтра

Номин.

Пред.  откл.

Номин.

Пред. откл.

100

+  10

550

-1 0 0

200

+  10

600

-1 0 0

300

+  10

(Измененная  редакция,  Изм.  №   1)


background image

ГОСТ 2 5 6 9 5 -9 1   С.  3

2.2.

Расстояния  между  геометрическими  осями  светофильтров  должны  соответствовать  ука­

занным  в табл.  3.

мм

Т а б л и ц а З

Диаметр  (габаритные

размеры) рабочей

поверхности светофильтра

Расстояние  между  геометрическими осями

светофильтров

Диаметр  (габаритные

размеры) рабочей

поверхности светофильтра

Расстояние между геометрическими осями

светофильтров

Номин.

Пред.  откл.

Номин.

Пред.  откл.

100

От  140 до  210

+10

300

370

+15

200

275

+10

600  550

600

-1 0 0

200,  300

323

+12

П р и м е ч а н и е .  В одном светофоре должно использоваться только одно значение номинального расстояния между

геометрическими осями светофильтров.

2.3.  Отклонение линейных размеров  символов  на светофильтрах не должно  превышать  ±1  %

от  величин,  определенных  по  масштабному  изображению.

2.4.  Координаты  цветности  сигналов,  определяемые  в  стандартной  колориметрической  сис­

теме  МКО  1931  г.,  должны  соответствовать указанным  в  табл.  4  и  на черт.  1.

Т а б л и ц а   4

Цвет

сигнала

Обозначение

координат

Координаты  цветности угловых точек  цветовых  областей

Угловые точки

1

2

3

4

Красный

X

0,670

0,680

0,710

0,700

У

0,320

0,320

0,290

0,290

Желтый

X

0,546

0,560

0,618

0,612

У

0,426

0,440

0,382

0,382

Зеленый

X

0,028

0,008

0,321

0,228

У

0,385

0,720

0,493

0,351

Лунно-белый

X

0,285

0,440

0,440

0,285

У

0,332

0,432

0,382

0,264

2.5.  Коэффициенты пропускания светофильтров должны соответствовать указанным в табл. 5.

Т а б л и ц а 5

Цвет  сигнала

Красный

Желтый

Зеленый

Коэффициент  пропускания,

не  менее,  %

10

20

12

2.6.  Осевая  сила  света  сигналов  светофоров  должна  соответствовать  указанной  в  табл.  6.

Т а б л и ц а   6

Цвет

сигнала

Осевая сила света  сигнала, кд,  не менее

транспортных светофоров типов

пешеходных

светофоров

1,  2,  6,  7,  8,  10

3

5

9

Красный

200

15

50

50

Желтый

300

2 0

70

_

Зеленый

200

15

50

50

Лунно-белый

200

25

(Измененная  редакция,  Изм.  №  1).

2-1000


background image

С.  4  ГОСТ  25695-91

ГРАНИЦЫ  ЦВЕТОВЫХ  ОБЛАСТЕЙ  ДЛЯ  СВЕТОВЫХ  СИГНАЛОВ

Ч ер т.  1
