11

интеллектуальные  возможности  подстройки  яркости  свечения  в

зависимости  от  внешней  освещенности  или  времени  суток  и  дня  недели,

подстройки  громкости  звукового  оповещения  в  зависимости  от  уровня

внешнего шума или по суточному расписанию;

комплект

крепления

плоских

светофоров

обеспечивает

бесступенчатый  разворот  корпуса  светофора  на  угол  +/-90º  относительно

элементов крепления светофора на опору, установку светофора под углом

от 0 до 20 градусов в вертикальной плоскости относительно опоры.

Подключение  светофора  осуществляется  посредством  клеммной

колодки.  расположенной  под  защитной  крышкой  на  задней  стенке

светофора.








Рисунок 2 - Монтажная панель светофора





background image



12

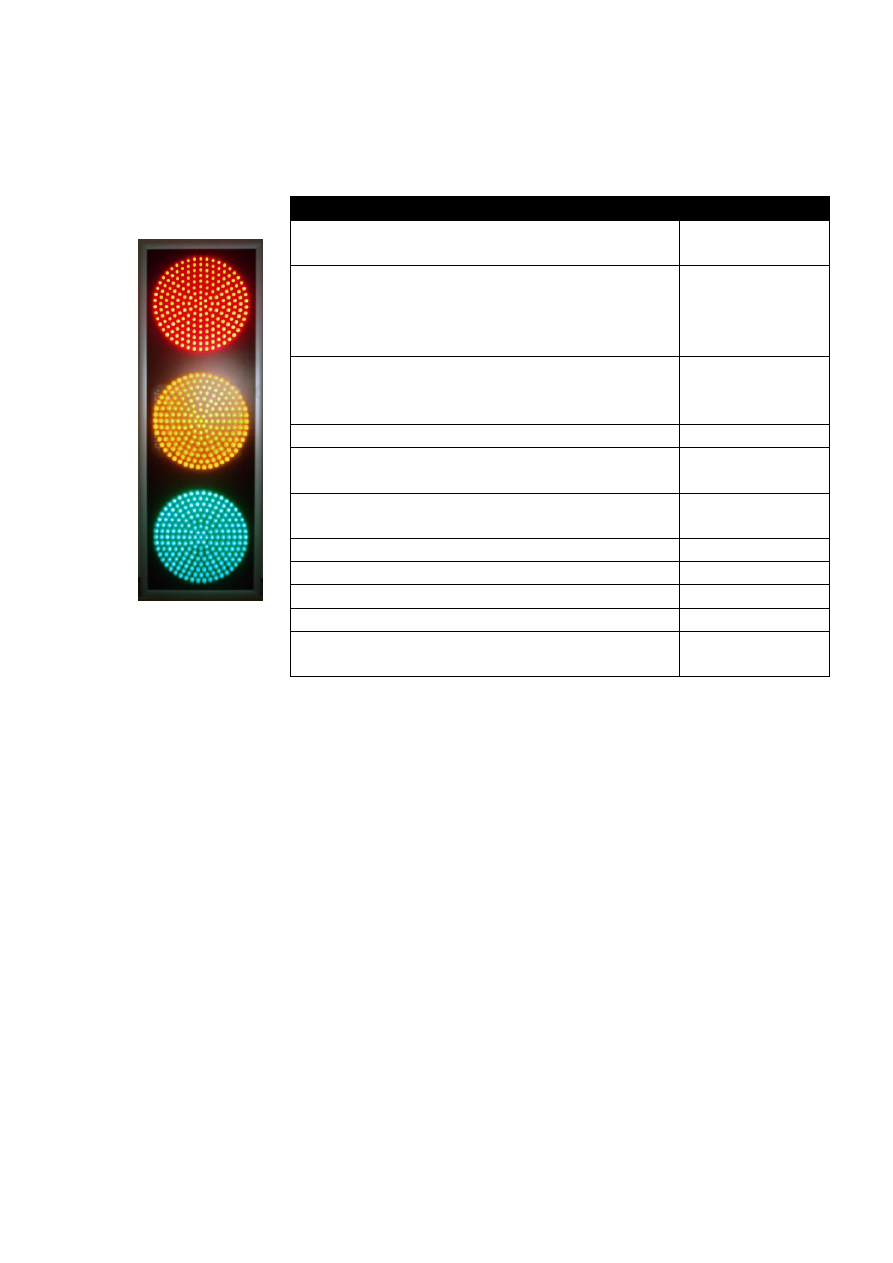

1.1.1.1



Светофор транспортный Т1.2 (Ø300/300/300) в плоском

корпусе в комплекте с кронштейнами без козырьков





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

красный,

желтый,

зелёный



400
500
400

Количество светодиодов в секциях
светофора, шт,
красный/желтый/зеленый



205/205/205

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

16

Максимальная потребляемая мощность,
Вт

35

Габаритные размеры, мм

390х1130х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1






background image



13

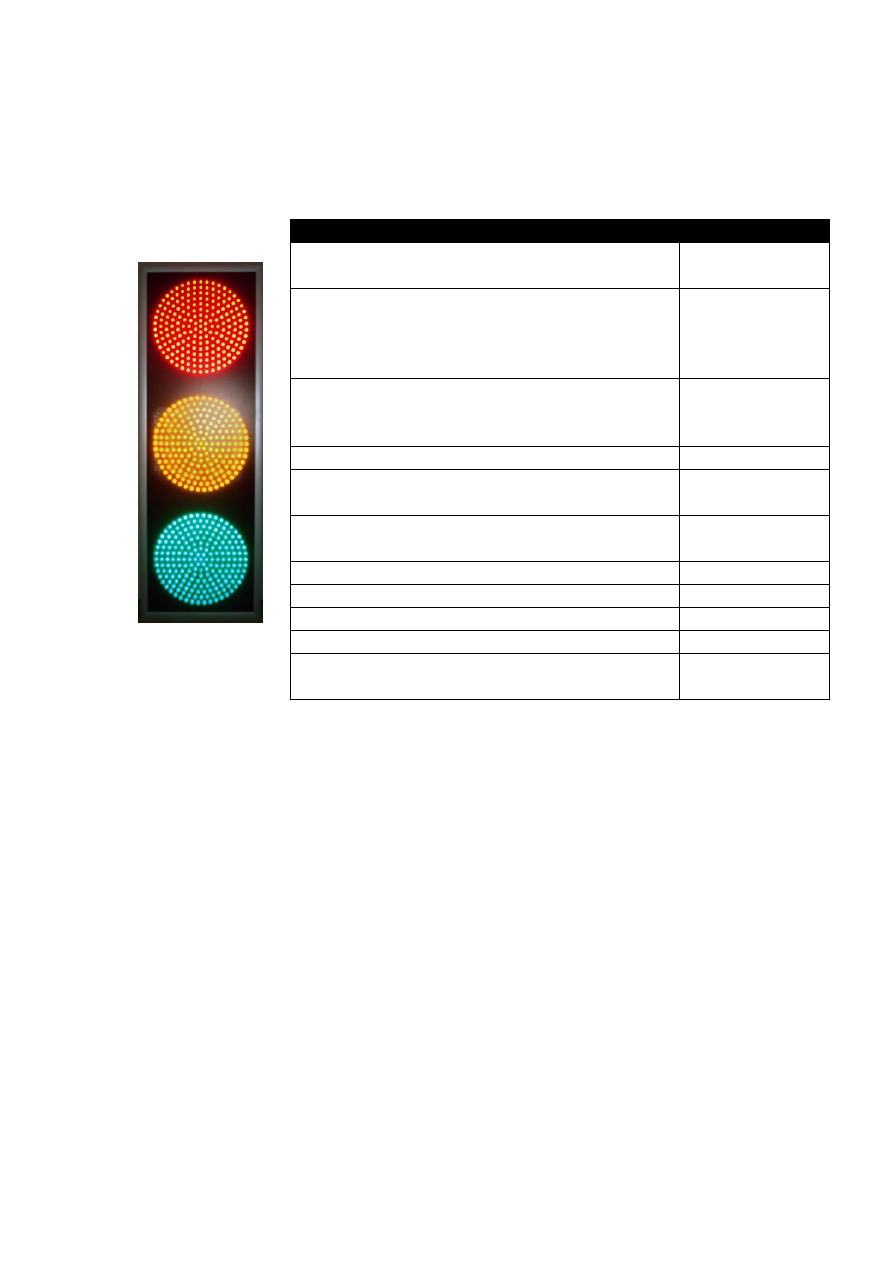

1.1.1.2



Светофор  транспортный  Т1.2  (Ø300/300/300)  в  плоском

корпусе  в  комплекте  с  кронштейнами  без  козырьков  и  уменьшенным
количеством светодиодов





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

красный,

желтый,

зелёный



400
500
400

Количество светодиодов в секциях
светофора, шт,
красный/желтый/зеленый

130/160/130

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

14

Максимальная потребляемая мощность,
Вт

25

Габаритные размеры, мм

390х1130х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1






background image



14

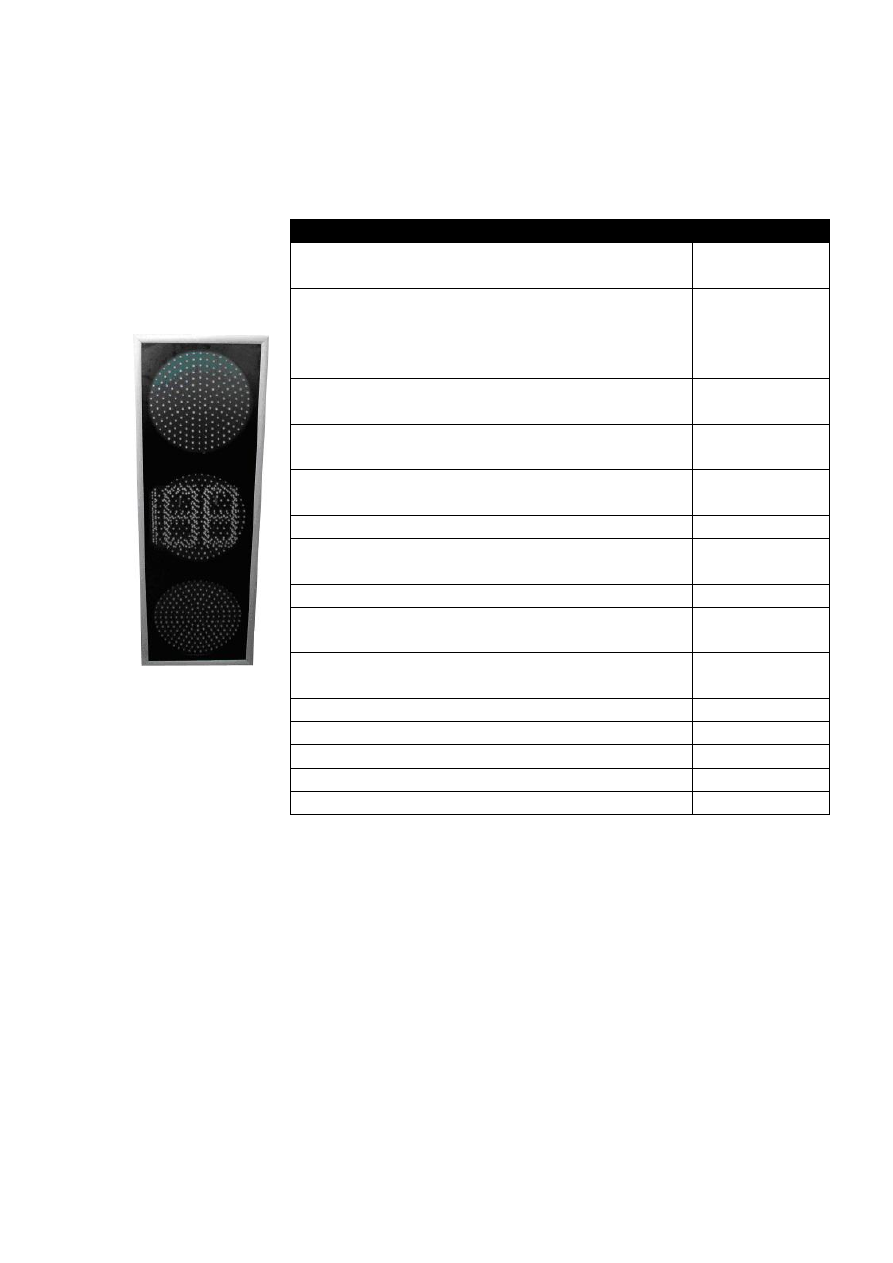

1.1.1.3  Светофор  транспортный  Т.1.2  (Ø  300/300/300)  в  плоском

корпусе  с  встроенным  ТООВ  красного  и  зелёного  сигнала  в  желтой
секции с фотодатчиком в комплекте с кронштейнами без козырьков





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

красный,

желтый,

зелёный



400
500
400

Количество светодиодов в секциях
светофора, шт, красный/желтый/зеленый

205/205/205

Диапазон отображаемого на ТООВ
времени, с

1…199

Количество рядов светодиодов для
отображения символов

Фотодатчик

Автоматическая регулировка яркости
символов ТООВ

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

20

Максимальная потребляемая мощность,
Вт

40

Габаритные размеры, мм

390х1130х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1







background image



15

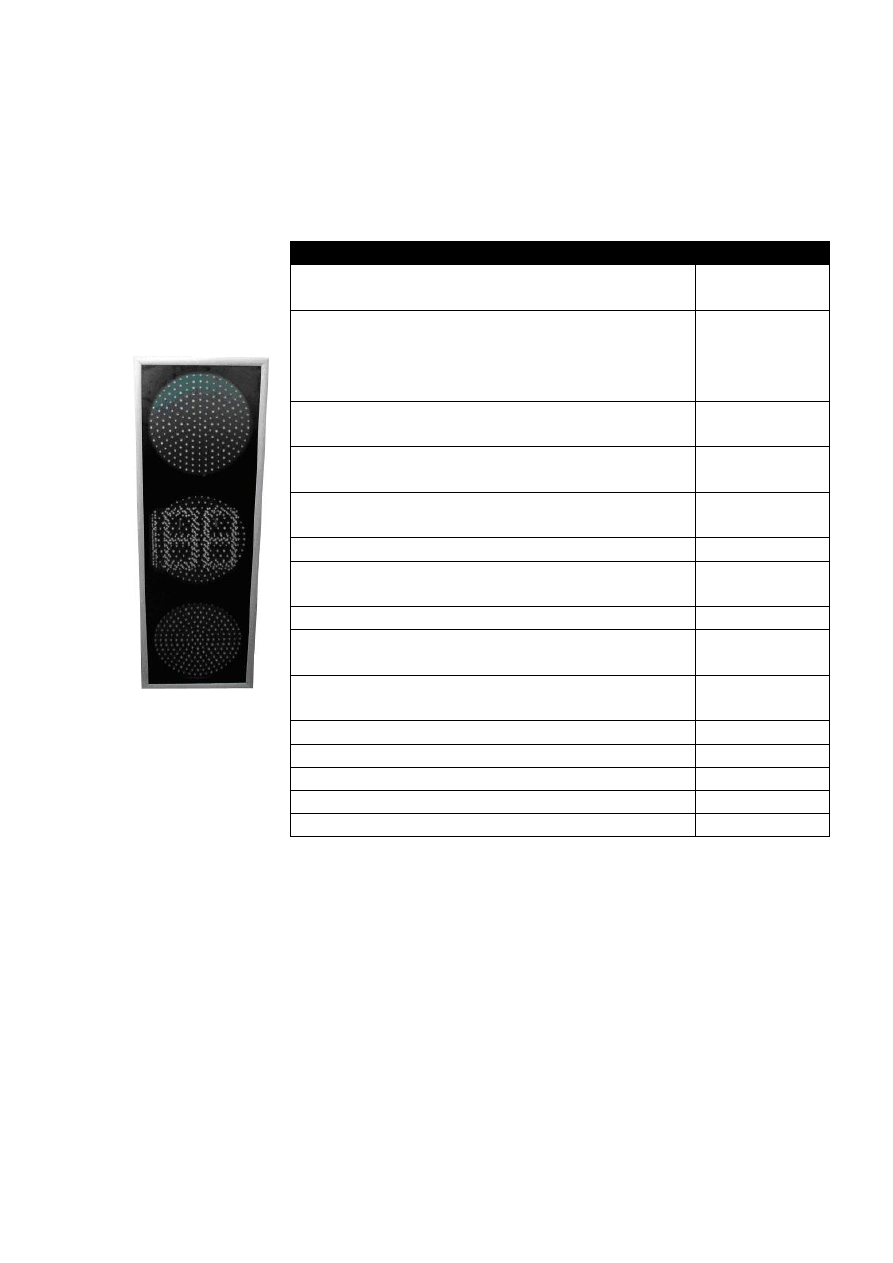

1.1.1.4



Светофор  транспортный  Т.1.2  (Ø  300/300/300)  в  плоском

корпусе  с  встроенным  ТООВ  красного  и  зелёного  сигнала  в  желтой
секции с фотодатчиком в комплекте с кронштейнами без козырьков  и
уменьшенным количеством светодиодов





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

красный,

желтый,

зелёный



400
500
400

Количество светодиодов в секциях
светофора, шт, красный/желтый/зеленый

130/205/130

Диапазон отображаемого на ТООВ
времени, с

1…199

Количество рядов светодиодов для
отображения символов

Фотодатчик

Автоматическая регулировка яркости
символов ТООВ

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

16

Максимальная потребляемая мощность,
Вт

32

Габаритные размеры, мм

390х1130х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1
