21

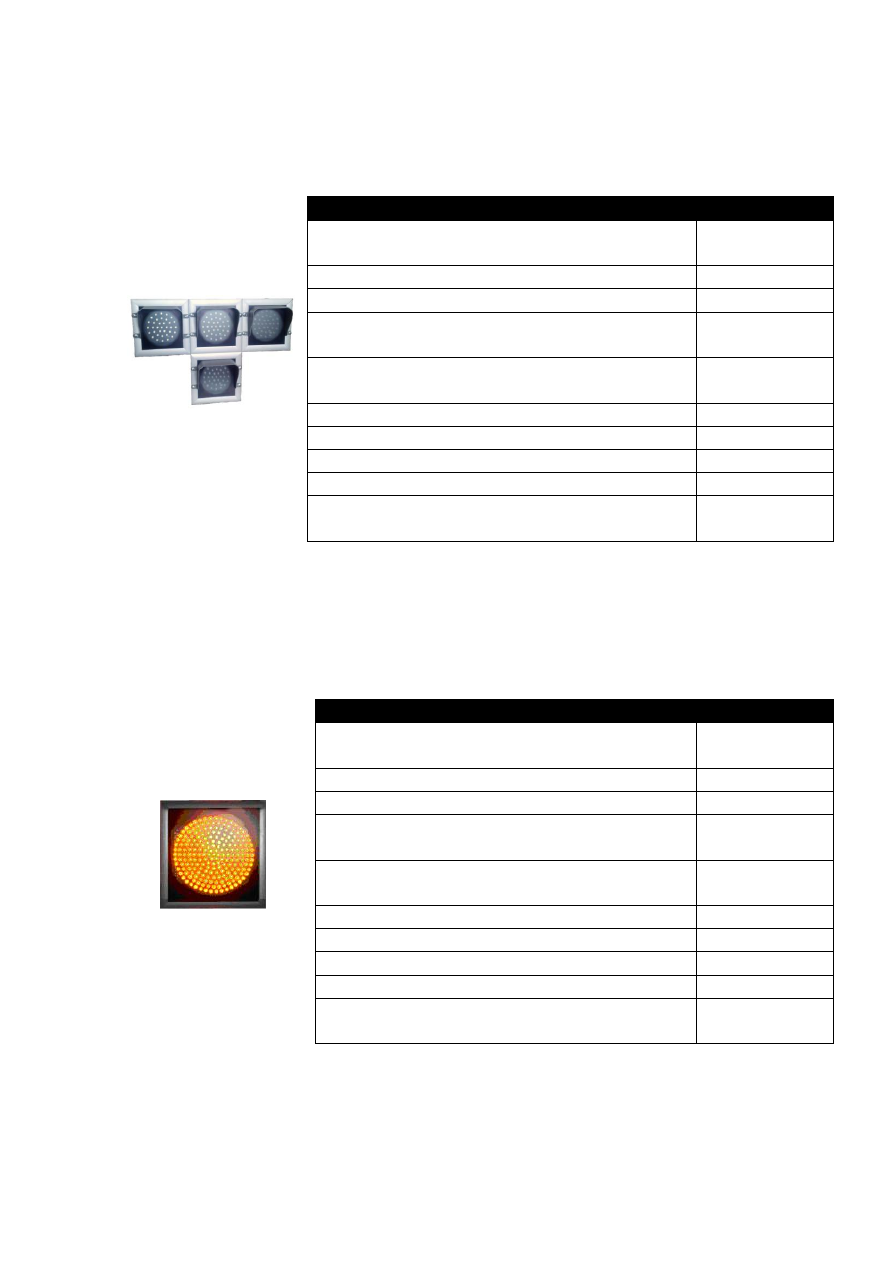

1.1.1.10  Светофор  Т.5  (Ø  100  мм)  «трамвайный»  в  плоском

корпусе в комплекте с кронштейнами и козырьками





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

100

Осевая сила света, Кд, не менее

50

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

10

Максимальная потребляемая мощность,
Вт

35

Габаритные размеры, мм

570

х380х150

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1





1.1.1.11

Светофор Т.7.1 (Ø 200 мм) «желтый» в плоском корпусе в

комплекте с кронштейнами без козырька






Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

200

Осевая сила света, Кд, не менее

250

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

Максимальная потребляемая
мощность, Вт

Габаритные размеры, мм

295x295x75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1







background image



22

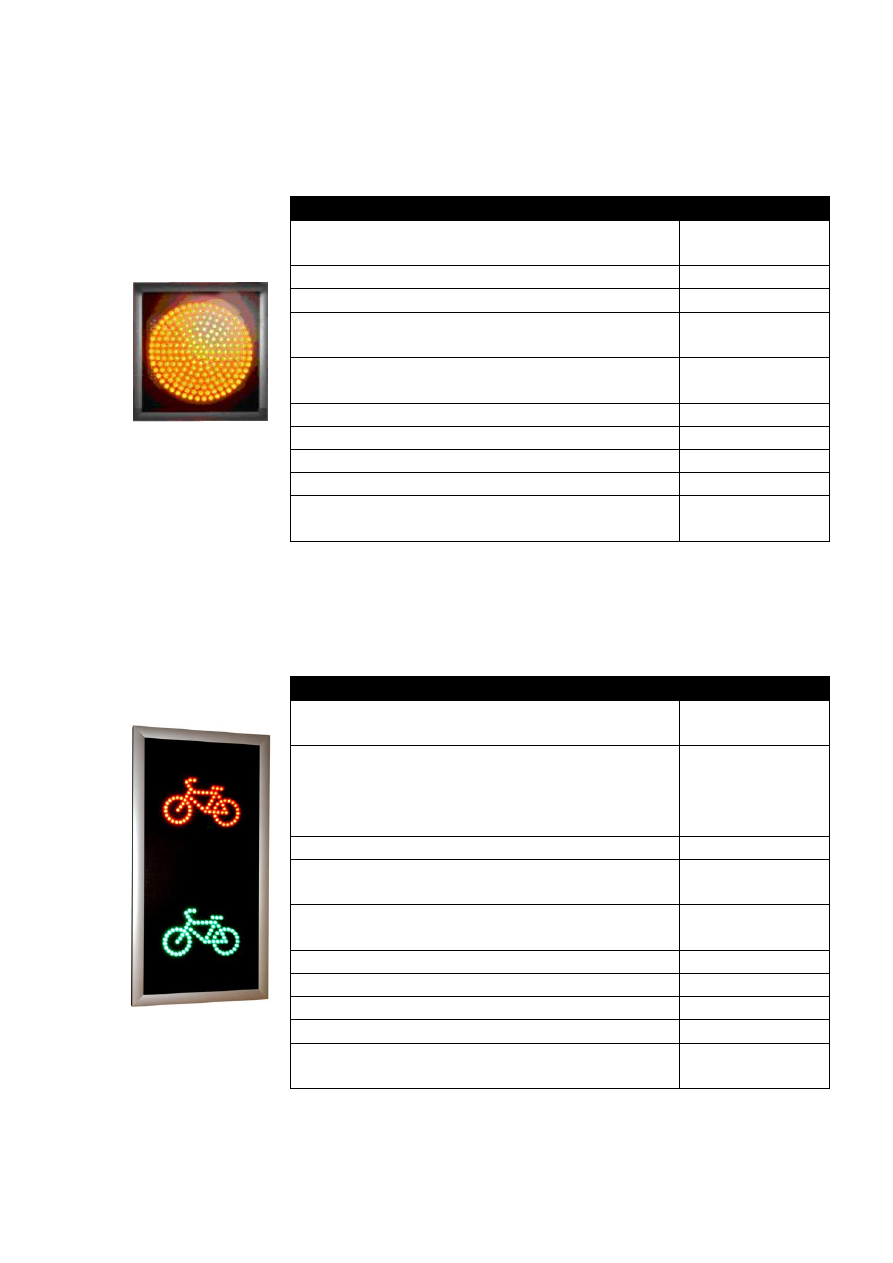

1.1.1.12

Светофор Т.7.2 (Ø 300 мм) «желтый» в плоском корпусе в

комплекте с кронштейнами без козырька





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

400

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

Максимальная потребляемая мощность,
Вт

11

Габаритные размеры, мм

390x390x75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1






1.1.1.13

Светофор  светодиодный    Т  9.1  (Ø200/200/200)  (для

велосипедистов)





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

200

Осевая сила света, Кд, не менее

красный,

желтый,

зелёный



100
100
100

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

10

Максимальная потребляемая мощность,
Вт

20

Габаритные размеры, мм

295х570х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-
69

УХЛ 1








background image



23

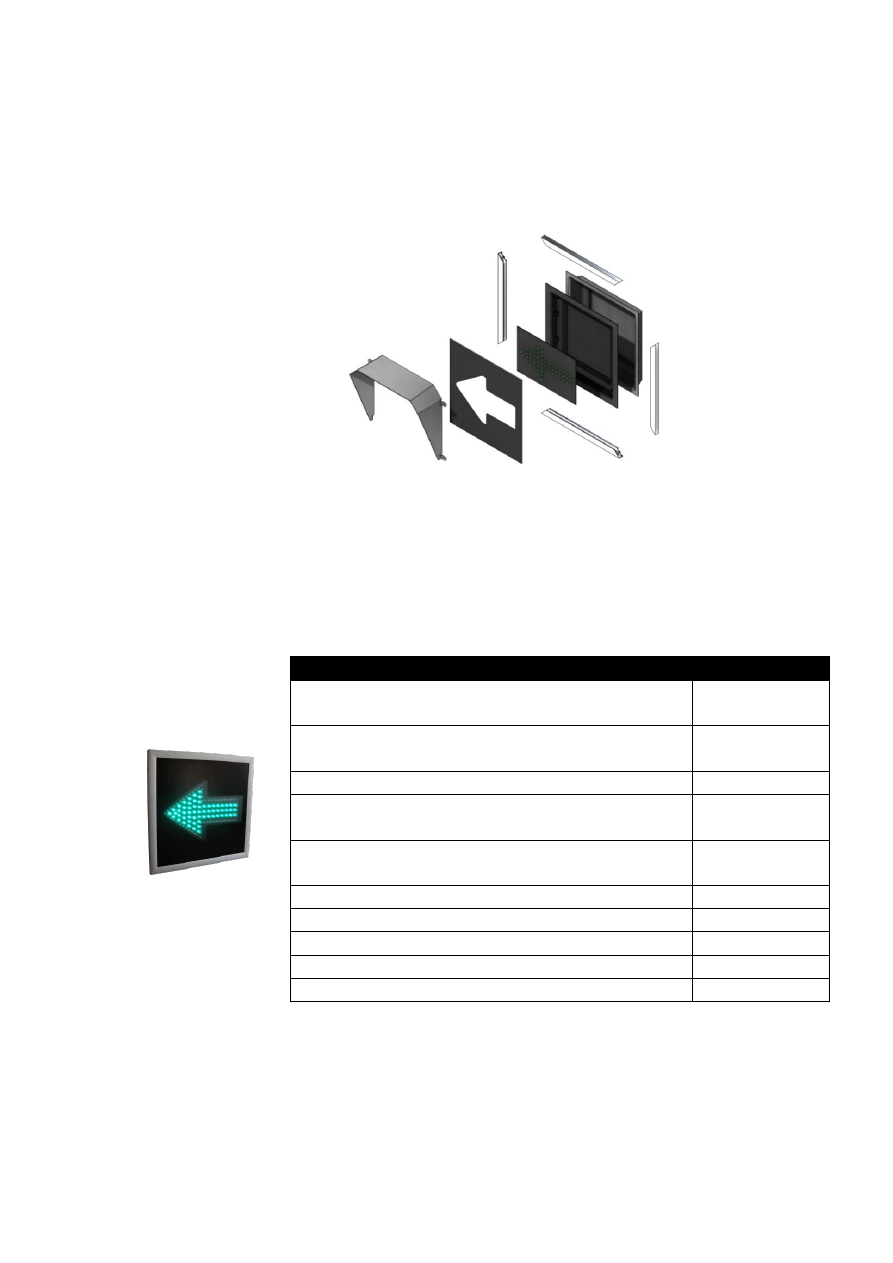

1.2 Дополнительные секции к светофорам

Конструкция дополнительной секции (ДС) к светофору в плоском

корпусе приведена на рисунке 2.



Рисунок 2 – Конструкция дополнительной секции к светофору в

плоском корпусе



1.2

.1  Дополнительная  секция  «стрелка»  ДС-300  (Ø  300  мм)  в

плоском корпусе в комплекте с креплением к светофору





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

300

Осевая сила света, Кд, не менее

зеленый



350

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

12

Максимальная потребляемая мощность,
Вт

14

Габаритные размеры, мм

390х390х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1








background image



24

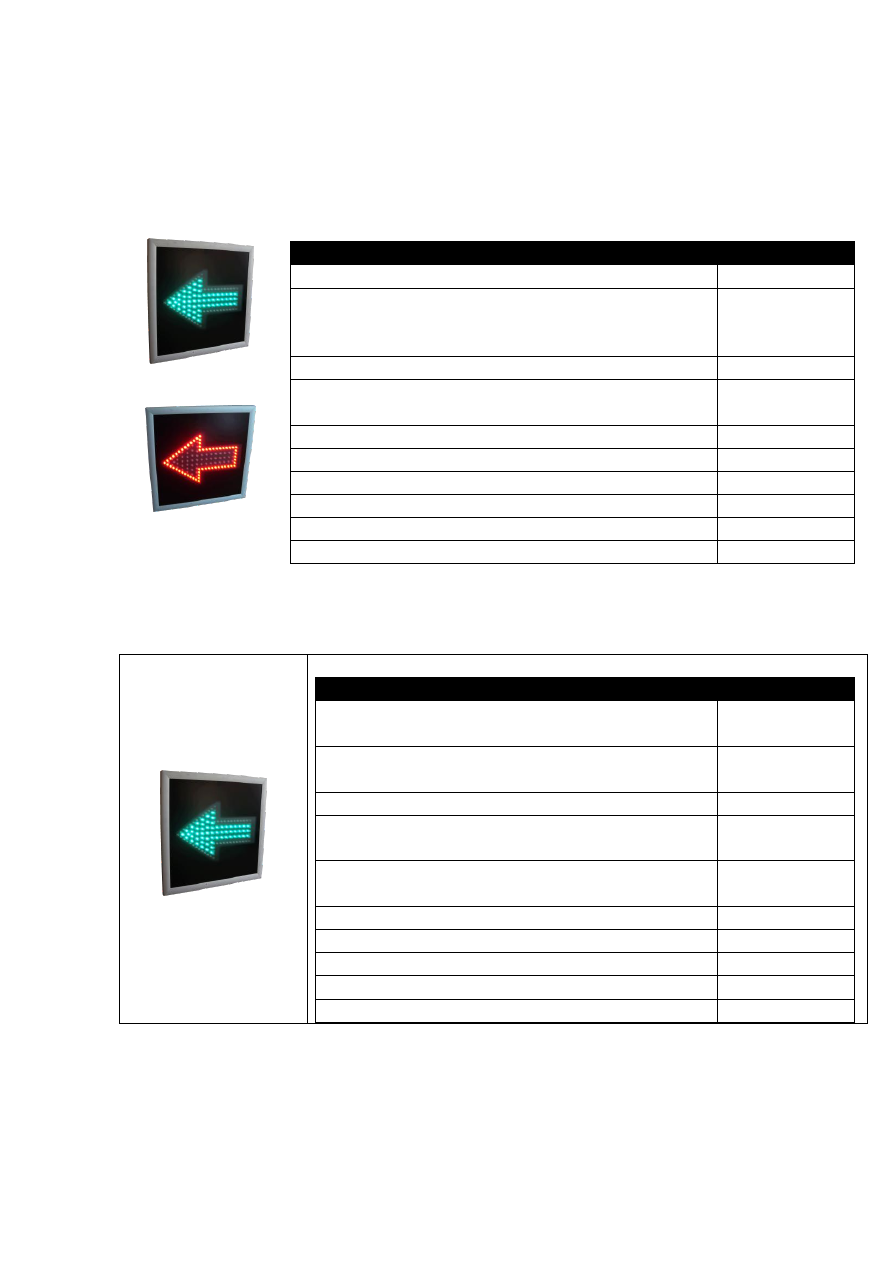

1.2.2

Дополнительная  секция  «стрелка  с  красным  контуром»  ДС-

30

0К  (Ø  300  мм)  в  плоском  корпусе  в  комплекте  с  креплением  к

светофору









Технические

характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов, мм

300

Осевая сила света, Кд, не менее

зеленый

красный



350
120

Напряжение питания, В

187

…242

Номинальная потребляемая мощность
светофора, Вт

12

Максимальная потребляемая мощность, Вт

14

Габаритные размеры, мм

390х390х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1




1.2.3

Дополнительная  секция  «стрелка»  ДС-200    (Ø  200  мм)  в

плоском корпусе в комплекте с креплением к светофору





Технические характеристики

Наименование

Значение

Диаметр выходной апертуры сигналов,
мм

200

Осевая сила света, Кд, не менее

зеленый



350

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

12

Максимальная потребляемая мощность,
Вт

14

Габаритные размеры, мм

390х390х75

Цвет корпуса

Серый

Масса, кг, не более

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1








background image



25

1.2.4

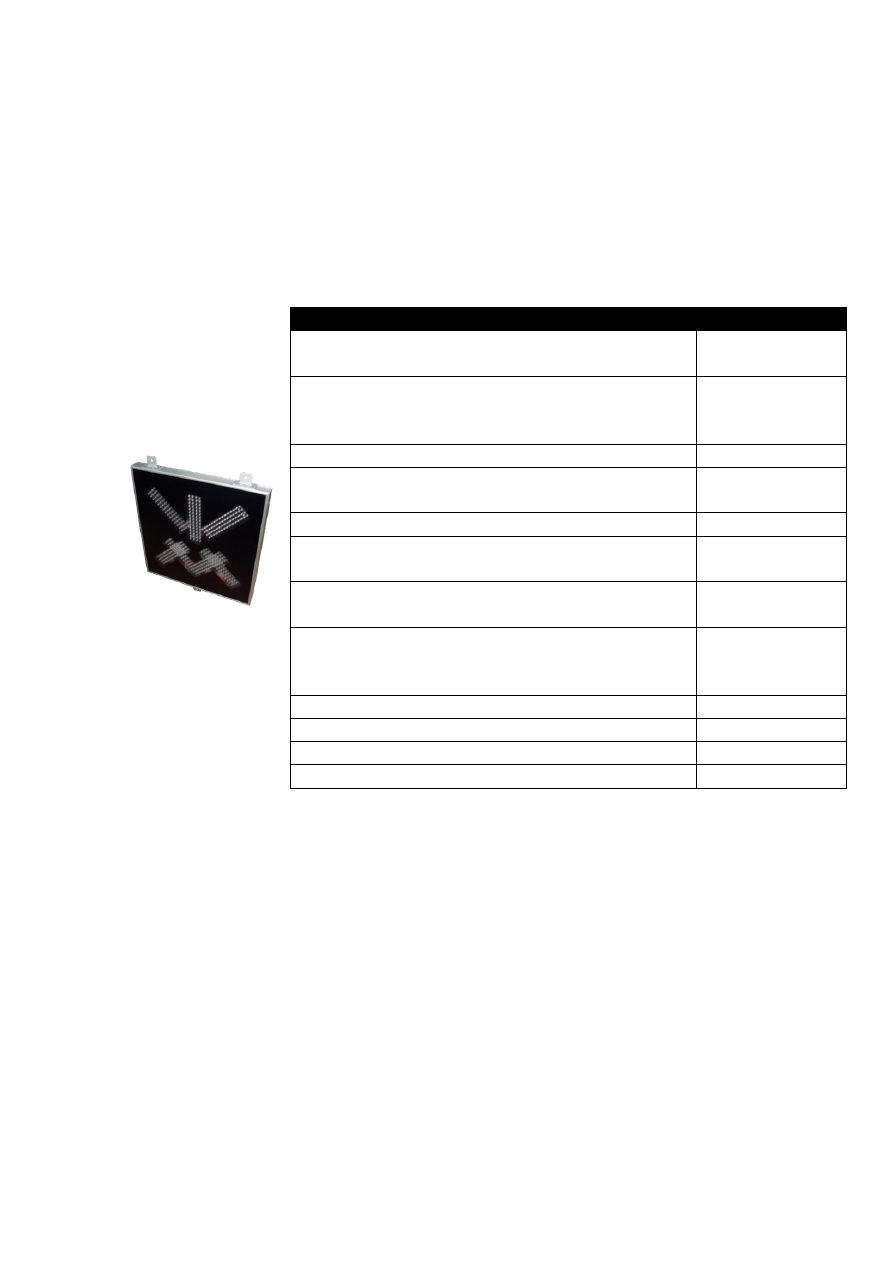

Светофор транспортный реверсивный Т.4 (712 х 655 х 60 мм)

совмещённый,  отображаемые  сигналы:  движение  по  полосе
запрещено  (красный  Х  -  образный),  движение  по  полосе  разрешено
(зелёная  стрелка,  направленная  вниз),  программируемый  со
встроенным

фотодатчиком,

автоматической

(программируемой)

регулировкой яркости сигналов, в комплекте с козырьком







Технические характеристики

Наименование

Значение

Размеры выходной апертуры сигналов,
мм

600х550

Осевая сила света, Кд, не менее

красный,

зелёный



400
400

Фотодатчик

Автоматическая регулировка яркости
символов ТООВ

Напряжение питания, В

187…242

Номинальная потребляемая мощность
светофора, Вт

15

Максимальная потребляемая мощность,
Вт

30

Габаритные размеры, мм

без козырька,

с козырьком



712х655х60

712х655х300

Цвет корпуса

Серый

Масса, кг, не более

16

Степень защиты по ГОСТ  14254-96

IP 54

Условия эксплуатации по ГОСТ 15150-69

УХЛ 1
