460.3557.00292-01 34 01





6



2.



ПОДГОТОВКА К РАБОТЕ

2.1.



Состав и содержание установочного диска

СДУ  СО  работает  в  операционной  системе  CentOS6.  Инсталляция  СДУ  СО  и

операционной  системы  осуществляется  из  единого  дистрибутива.  Установочный  диск
содержит дистрибутив операционной системы и СДУ СО, дистрибутив Web-браузера Google
Chrome, дистрибутив графического редактора Inkscape, а так же графические шаблоны схем
разъездов СО.

2.2.



Развертывание Системы

Развертывание Системы осуществляется в следующем порядке:
1)



инсталляция ПО сервера СДУ СО;

2)



подготовка программных проектов СО с настройками для работы в СДУ СО;

3)



загрузка  программных  проектов  СО  в  контроллеры  (с  инженерного  пульта  или

ПК);

4)



инсталляция Web-браузера Google Chrome на АРМ пользователей Системы

(администратора, диспетчера, инженера);

5)



подготовка графических файлов отображения схем разъездов СО;

6)



конфигурирование СДУ СО.


Инсталляция Системы осуществляется с загрузочного диска. В качестве сервера может

использоваться обычный PC компьютер, имеющий постоянный доступ в Internet. Параметры
компьютера:



центральный процессор: x86 совместимый, по производительности не ниже Celeron

1,8 ГГц;



ОЗУ: не менее 1 Гб;



HDD: не менее 10 Гб;



DVD ROM;



Ethernet 10/100.

Из  Internet  должен  быть  обеспечен  доступ  к  этому  компьютеру  на  порт  9090/TCP,  из

внутренней сети — по протоколу http (80/TCP). С сервера должен обеспечиваться доступ в
Internet по http (80/TCP) протоколу и протоколу ntp (123/UDP).  В общем случае в качестве
клиентов  Системы  могут  использоваться  любые  компьютеры,  имеющие  Web-браузер  и
доступ  на  сервер  СДУ  СО.  Оптимальный  вариант  —  настольный  ПК  с  монитором  24”,
наличие акустической системы, Web-браузер Google Chrome.

2.2.1.



Инсталляция СДУ СО

СДУ  СО  устанавливается  на  компьютер  без  операционной  системы.  Перед

инсталляцией в BIOS компьютера необходимо указать в качестве загрузочного диска привод
DVD-ROM. Так же необходимо решить какой IP адрес будет у сервера. Если предполагается,
что  сервер  будет  конфигурироваться  по  протоколу  DHCP,  необходимо  чтобы  в  момент
инсталляции  протокол  DHCP  был  активен.  IP  адрес  и  имя  хоста  задаются  в  процессе
установки  Системы.  Для  работы  используется  порт  9090.  В  процессе  инсталляции
необходимо следовать указаниям мастера установки.


background image




460.3557.00292-01 34 01





7




Порядок инсталляции Системы следующий:
1)

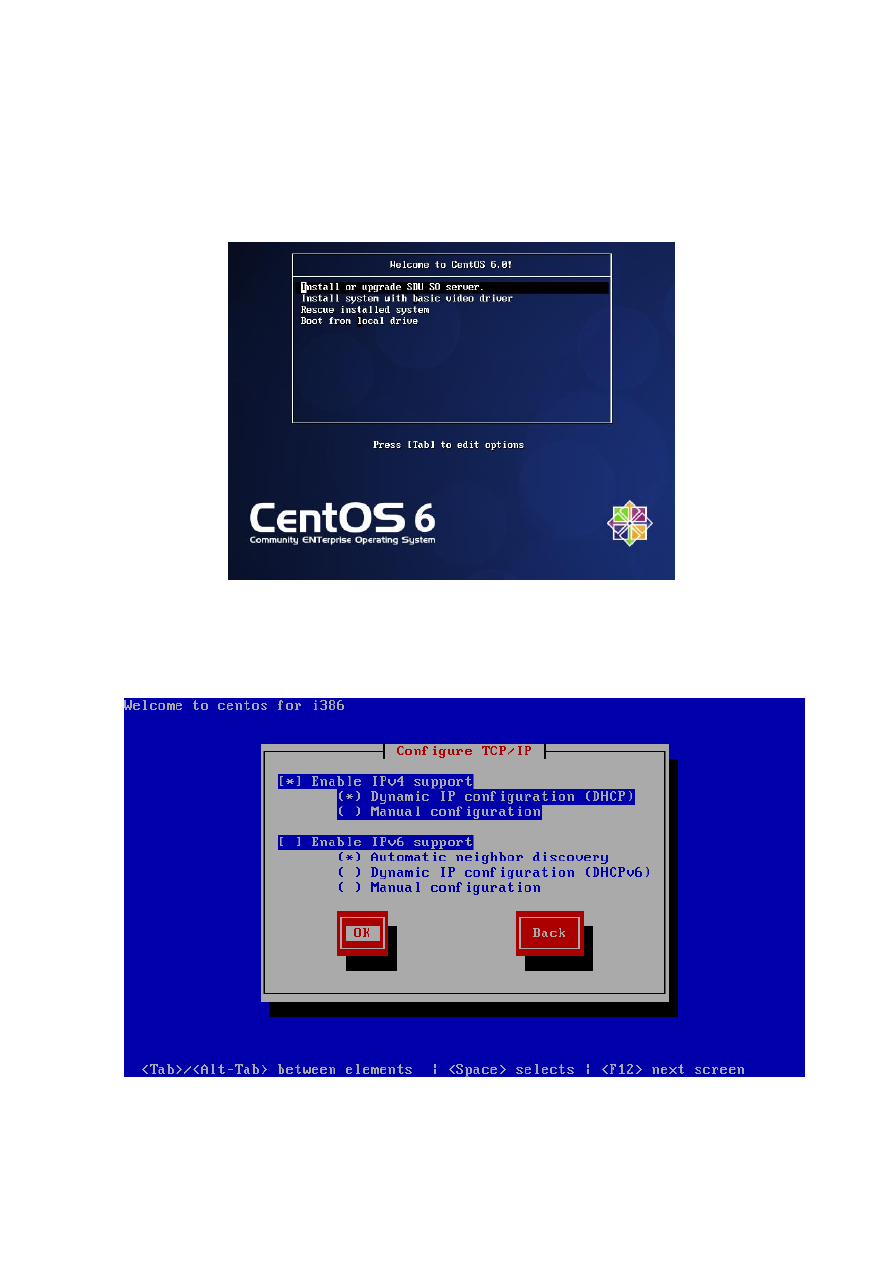

вставьте установочный  DVD диск в DVD ROM и загрузитесь с него. В результате

на экране появится меню (рисунок 2).





Рисунок 2

Необходимо  выбрать пункт Install or upgrade SDU SO server;
2)



конфигурирование сети осуществляется в окне «Configure TCP/IP» (рисунок 3).

Окно «Configure TCP/IP»



Рисунок 3

На  этом  экране  необходимо  указать  сетевые  параметры  хоста.  На  рисунке  вариант  с

настройкой хоста на динамический адрес. IPv6 выключен (IPv6 в настоящее время в сервере


background image




460.3557.00292-01 34 01





8



не поддерживается, но он может быть необходим для других сервисов, например http). После
настройки требуемых параметров необходимо нажать «

Ok»

3)



конфигурирование  временной  зоны  осуществляется  в  окне

«Time  Zone  Selection»

(рисунок 4).

Окно «Time Zone Selection»





Рисунок 4



Временная  зона  необходима  для  правильной  синхронизации  времени  с  серверами

времени.  System  clock  uses  UTC  –  следует  выбрать  если  встроенные  часы  компьютера
настроены  на  UTC.  Далее  необходимо  выбрать  часовую  зону,  например,  Europe/Moscow  и
нажать «Ok»;

4)



 Конфигурирование  пароля  суперпользователя  осуществляется  в  окне

«Root

Password»

 (рисунок 5).




background image




460.3557.00292-01 34 01





9



Окно «Root Password»



Рисунок 5

Введите дважды пароль для пользователя

root

 (пароль необходимо запомнить!). Пароль

должен  состоять  не  менее,  чем  из  6  символов  и  содержать  цифры  (не  рекомендуется
использовать в качестве пароля повторяющиеся символы или слова имеющие смысл).

Все дальнейшие этапы инсталлятор выполнит автоматически.
При  появлении  следующего  экрана  с  приглашением  (рисунок  6)  «

localhost  login

:»,

инсталляция успешно завершена.

Окно «localhost login»





Рисунок 6


background image




460.3557.00292-01 34 01





10



После инсталляции рекомендуется обновить пакеты операционной системы:
1)



для входа в систему необходимо ввести:



login: root





password: [пароль который был введён при инсталляции]

.



Появится приглашение:

#

2)



введите:



yum -y upgrade

.



Выполнение этой команды займет некоторое время. После обновления пакетов снова

появится приглашение:

#

2.2.1.1.



Просмотр IP адреса

Для того чтобы узнать IP адрес хоста в случае конфигурации  по DHCP, необходимо

ввести команду:



Ifconfig

.

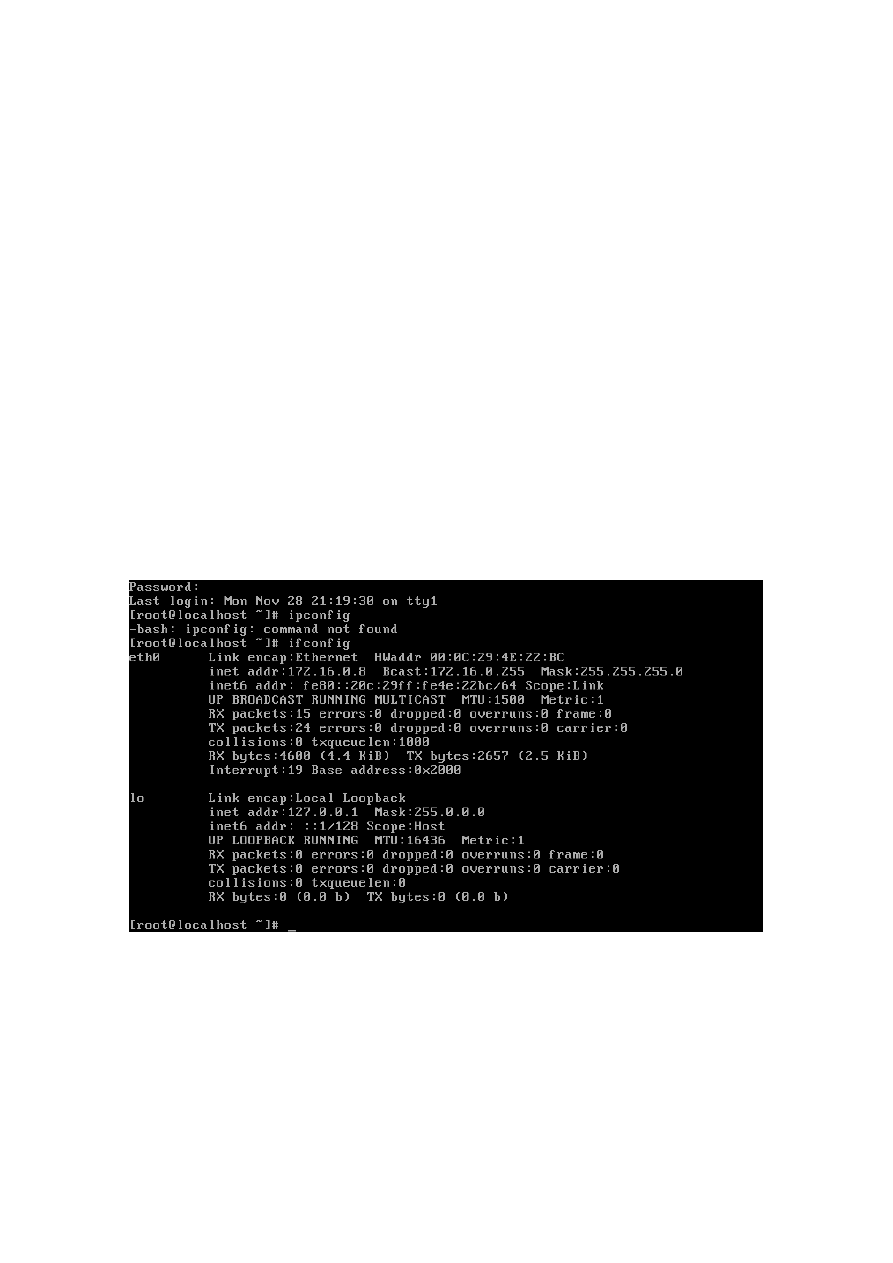

В результате, на экране появится информация по сетевым параметрам сервера

(рисунок 7).

Окно информации по сетевым параметрам сервера



Рисунок 7

Требуемый IP адрес указан в поле

inet addr

2.2.1.2.



Смена временной зоны

Для примера смены временной зоны выберем зону «Asia/Almaty». Для смены

временной зоны необходимо:

1)



войти в систему под именем root:



login: root;
