460.3557.00292-01 34 01
36
3.3.2.
Текущее состояние Системы
В левой верхней части размещена область графического отображения выбранного СО.
В данной области отображаются графические файлы СО. Каждой фазе СО соответствует
свой графический файл. Назначение графических файлов фазам СО осуществляется в окне
«Схемы
разъездов»
Конфигуратора.
Здесь
же
может
размещаться
картинка
видеонаблюдения. Переключение видов описано ниже.
В левой нижней части размещена область отображения протокола событий.
Информация в протоколе событий представляется в табличном виде. В протоколе событий
отображаются несколько последних событий, произошедших в системе и по выбранному
контроллеру. В столбце «Время» отображаются дата и время события. В столбце «Источник»
отображается номер выбранного контроллера (выбор контроллера осуществляется в
динамической таблице состояний контроллера, расположенной справа) или логины для
событий, подразумевающих причастность оператора к событию (например, вход в Систему,
переход в режим ДУ и др.). В столбце «Сообщение» отображается сообщение,
соответствующее произошедшему событию. Перечень возможных событий Системы
приведён в Приложении 2.
Протокол событий имеет фильтры:
–
фильтрация по источнику сообщений: кнопки «Все», «Система», «Контроллер» —
вывод соответственно сообщений от всех источников, системных сообщений и сообщений
выбранного контроллера;
–
кнопка «Состояния» включает или убирает сообщения о смене состояний СО.
В шапке протокола событий так же располагаются кнопки «Журнал» и «Отчеты»,
назначения этих кнопок описано ниже в соответствующих пунктах.
В правой части размещена динамическая таблица состояний контроллеров. Таблица
состоит из столбцов:
–
«№» — номер контроллера в Системе;
–
«Группа» — принадлежность контроллера к группе;
–
«Объект» — название светофорного объекта, на котором расположен контроллер;
–
«Режим» — текущий режим работы контроллера (перечень режимов работы
контроллера приведён в Приложении 2);
–
«Неисправность» — при наличии в текущее время неисправности отображается тип
неисправности, по которой контроллер переключился в ЖМ (перечень неисправностей
приведён в Приложении 2);
–
«Программа» — номер текущей программы контроллера;
–
«Фаза» — номер текущей фазы контроллера;
–
«Опрос» — дата и время последнего опроса контроллера;
–
«Время» — дата и время контроллера, считанные при последнем опросе.
На месте таблицы состояний может размещаться карта с нанесенными на ней СО (см.
пункт «Добавление контроллеров в Систему»). Светофорные объекты отображены на карте в
виде пиктограмм, цвета пикограмм соответствуют состоянию СО:
–
Серый – нет связи;
–
Зеленый – нормальная работа СО;
–
Желтый – СО в режиме ЖМ;
–
Красный – нештатная ситуация на СО.
460.3557.00292-01 34 01
37
При наведении на пиктограмму курсора мыши, открывается всплывающее окно, на
котором отображено: наименование СО, номер текущей программы и номер текущей фазы.
Переключение видов описано ниже.
3.3.3.
Управление Системой и видом Монитора
В левой части размещена область диспетчерского управления. Режим ДУ
предназначен для дистанционного управления светофорным объектом. В данной области
размещены кнопки:
–
«Взять управление/Отдать управление», предназначена для перехода АРМ в режим
ДУ/из режима ДУ. В режиме ДУ становятся доступными кнопки диспетчерского
управления. О переходе в режим ДУ свидетельствует так же сообщение «Режим ДУ»,
подсвеченное на панели индикаторов в верхней части монитора, и появление сообщения в
протоколе событий «Оператор взял управление»;
–
«Установить фазу», предназначена для принудительной установки текущей фазы, а
так же режимов ЖМ и ОС на выбранном СО;
–
«Отменить фазу», предназначена для отмены принудительно установленной фазы, а
так же режимов ЖМ и ОС на выбранном СО;
–
«Вызвать программу», предназначена для принудительного вызова одной из
программ контроллера;
–
«Отменить программу», предназначена для отмены выполнения принудительно
вызванной программы контроллера;
–
«Сценарий», предназначена для запуска на выполнение сценария, выбранного в
выпадающем списке. О выполнении сценария свидетельствует соответствующее сообщение,
появляющееся справа от области диспетчерского управления.
В правой части находятся кнопки и переключатели:
–
переключатель «План»-«Видео» - позволяет менять отображение «Схемы разъездов»
на видеоизображение с камер наружного наблюдения. Отображается только при наличии
модуля «Видео»;
–
переключатель «Карта»-«Мониторинг» - позволяет менять отображение таблицы
состояния контроллеров на карту с пиктограммами СО. Отображается только при наличии
модуля «Карты»;
–
кнопка «ТЗУ» – открывает диалоговое окно со списком зон ТЗУ, в окне можно
включить или отключить режим ТЗУ для выбранной зоны. Отображается только при
наличии модуля «ТЗУ»;
–
Кнопка «Детекторы» - открывает диалоговое окно со списком контрольных точек
ТЗУ и показаниями детекторов транспорта на них. Отображается только при наличии модуля
«ТЗУ»;
–
кнопка «О программе»- открывает диалоговое окно с информацией о программе;
–
кнопка «Помощь» - открывает окно со справкой по программе;
–
кнопка «Конфигуратор» - переход в Конфигуратор. Отображается только, если
текущий пользователь имеет права для входа в Конфигуратор.
–
кнопка «Выход» - выход из Системы.
460.3557.00292-01 34 01
38
3.3.4.
Журналы
При нажатии на кнопку «Журналы» в шапке протокола событий отображается окно
«Событие контроллера» (рисунок 30). Журнал представлен в виде таблицы, аналогичной
таблице протокола событий. Переход обратно к Монитору осуществляется нажатием на
кнопку «Монитор».

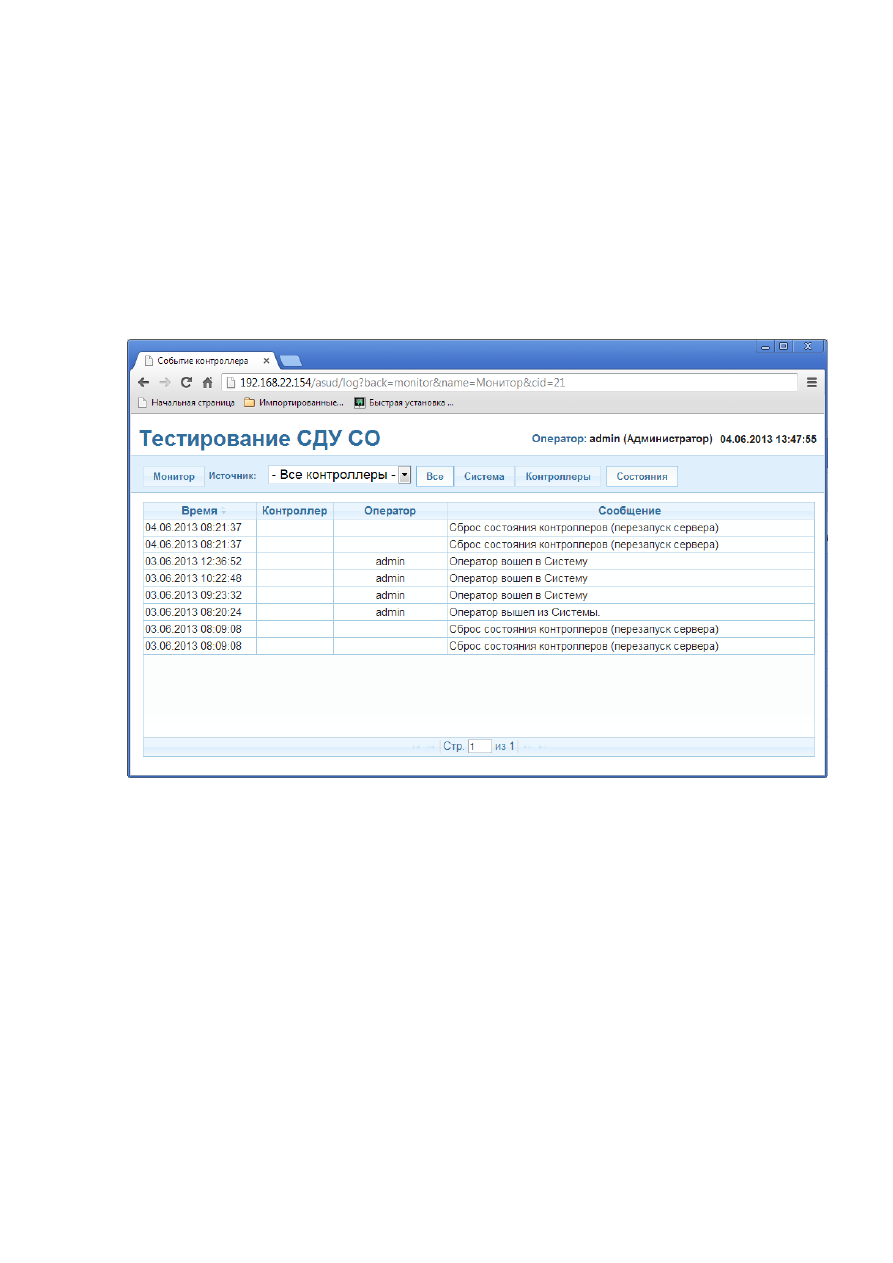

Окно «Событие контроллера»
Рисунок 30
3.3.5.
Отчеты
При нажатии на кнопку «Отчеты» в шапке протокола событий отображается окно
«Генерация отчетов» (рисунок 31). Система генерирует отчеты следующих типов:
–
общий протокол событий;
–
общий протокол системных событий;
–
протокол событий по контроллеру выбранного светофорного объекта за период;
–
протокол нештатных ситуаций (неисправностей) за период;
–
протокол нештатных ситуаций (неисправностей) по контроллеру выбранного
светофорного объекта за период;
–
суммарное время отключенного состояния всех контроллеров системы за период;
–
суммарное время отсутствия связи со всеми контроллерами системы за период;
–
суммарное время нахождения контроллеров системы в режиме ЖМ по причине
возникновения нештатной ситуации за период.
460.3557.00292-01 34 01
39
Типы отчетов выбираются при помощи элементов управления, так же задается период
времени, за который необходимо получить отчет.
При нажатии на кнопку «Генерация», открывается новое окно в Web-браузере. При
наличии подключенного к браузеру плагина для просмотра документов в формате PDF,
отображается отчет, иначе браузер предложит сохранить отчет на диск в виде файла.
Переход обратно к Монитору осуществляется нажатием на кнопку «Монитор».

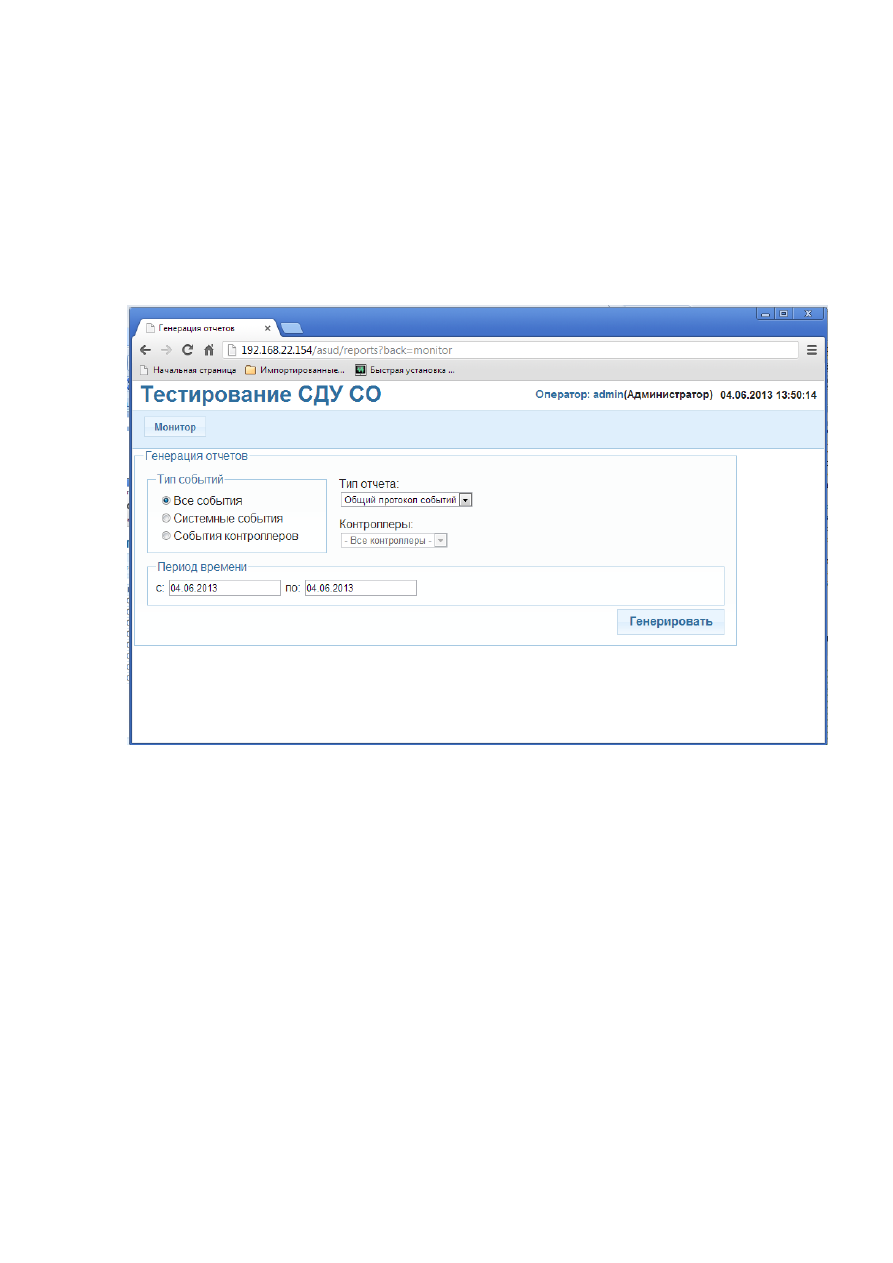

Окно «Генерация отчётов»
Рисунок 31
460.3557.00292-01 34 01
40
ПРИЛОЖЕНИЕ 1
(справочное)
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ
АРМ – автоматизированное рабочее место;
ДУ – диспетчерский режим;
ЖМ – режим желтого мигания;
ОС – режим отключения светофорного объекта;
ПИ – пульт инженерный;
ПО – программное обеспечение;
СДУ СО – Система диспетчерского управления светофорными объектами;
СО – светофорный объект;
ТЗУ – транспортно-зависимое управление.
ЦДП – центральный диспетчерский пульт.
ПЕРЕЧЕНЬ ТЕРМИНОВ, ИСПОЛЬЗУЕМЫХ ПРИ НАСТРОЙКЕ ТЗУ
–
«Зона ТЗУ» – группа ДК, объединенная по территориальному признаку для участия
в согласованном регулировании дорожной обстановки.
–
«Контрольная точка ТЗУ» – описывает одно из направлений светофорного объекта,
оказывающее влияние на дорожную обстановку всей зоны ТЗУ.
–
«Проект ТЗУ» – описывает зону ТЗУ и варианты управления дорожной ситуацией в
ней.
–
«Событие ТЗУ» – описывает различные ситуации дорожной обстановки зоны ТЗУ
(опираясь на показания детекторов транспорта полученных от контрольных точек ТЗУ) и
реакцию при наступлении этого события.
–
«Сценарий ТЗУ» – список управляющих программ для ДК в составе зоны ТЗУ.
