460.3557.00292-01 34 01





26





Рисунок 20

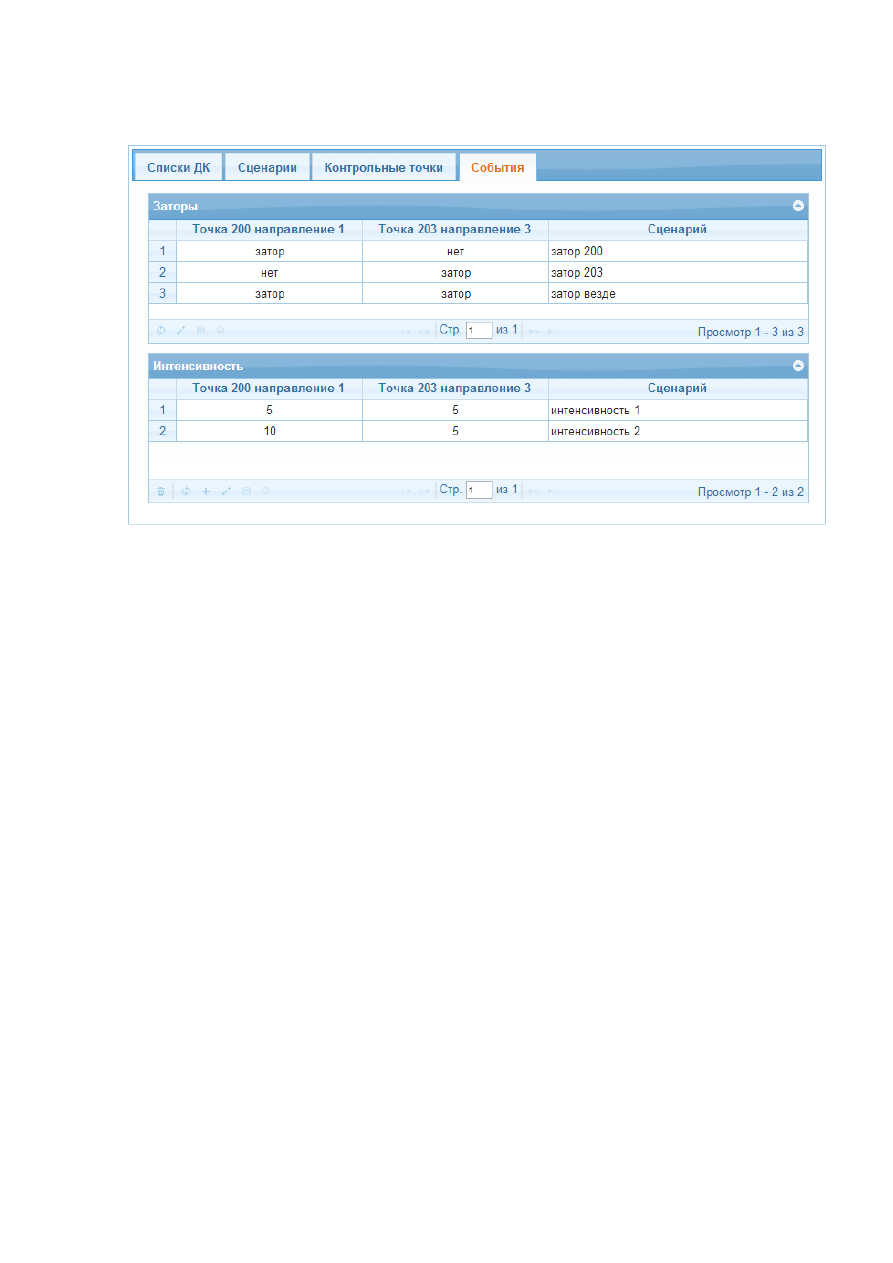

В этой вкладке производится назначение  управляющих сценариев ТЗУ определенным

событиям. События ТЗУ подразделяются на «Превышение порога загруженности» - заторы и
«Изменений  интенсивности  транспортных  потоков»  -  интенсивность.  Оба  типа  событий
представлены в виде таблиц одинаковой структуры. Таблицы состоят из столбцов:



без названия – порядковый номер события;



далее располагаются столбцы с наименованиями контрольных точек, их количество

зависит от количества контрольных точек.  Значения в этих столбцах для таблицы «Заторы»
не редактируются и представлены в виде «затор» или «нет», для таблицы «Интенсивность»
вводятся значения расчетных интенсивностей;



«Сценарий» - наименование управляющего сценария ТЗУ сопоставленного данному

событию.

Добавление  события  в  таблицу  «Интенсивность»  осуществляется  заполнением  ячеек

таблицы,  для  этого  необходимо  нажать  на  пиктограмму  с  рисунком  «+»  в  нижней  части
таблицы,  ввести  значения  расчетных  интенсивностей  для  каждой  контрольной  точки  в
соответствии  с  наименованиями  столбцов,  в  столбце  «Сценарий»  значение  выбирается  из
выпадающего списка сценариев ТЗУ.

Для  сохранения  –  нужно  нажать  на  пиктограмму  с  рисунком  дискеты,  для  отмены  –

пиктограмму с рисунком «отмена» в нижней части таблицы.

Редактирование  существующего  события  производится  аналогичным  способом,  для

этого нужно нажать  на пиктограмму с рисунком карандаша в нижней части таблицы.

Для удаления события ТЗУ необходимо нажать на пиктограмму с рисунком мусорной

корзины в нижней части таблицы.

Добавление события в  таблицу  «Заторы» производится автоматически при изменении

состава контрольных точек ТЗУ и оператору не доступно.

Редактирование  и  удаление  из  таблицы  «Заторы»  осуществляется  способами,

описанными выше для таблицы «Интенсивность».


background image




460.3557.00292-01 34 01





27



3.2.7.



Окно «Управление архивами»

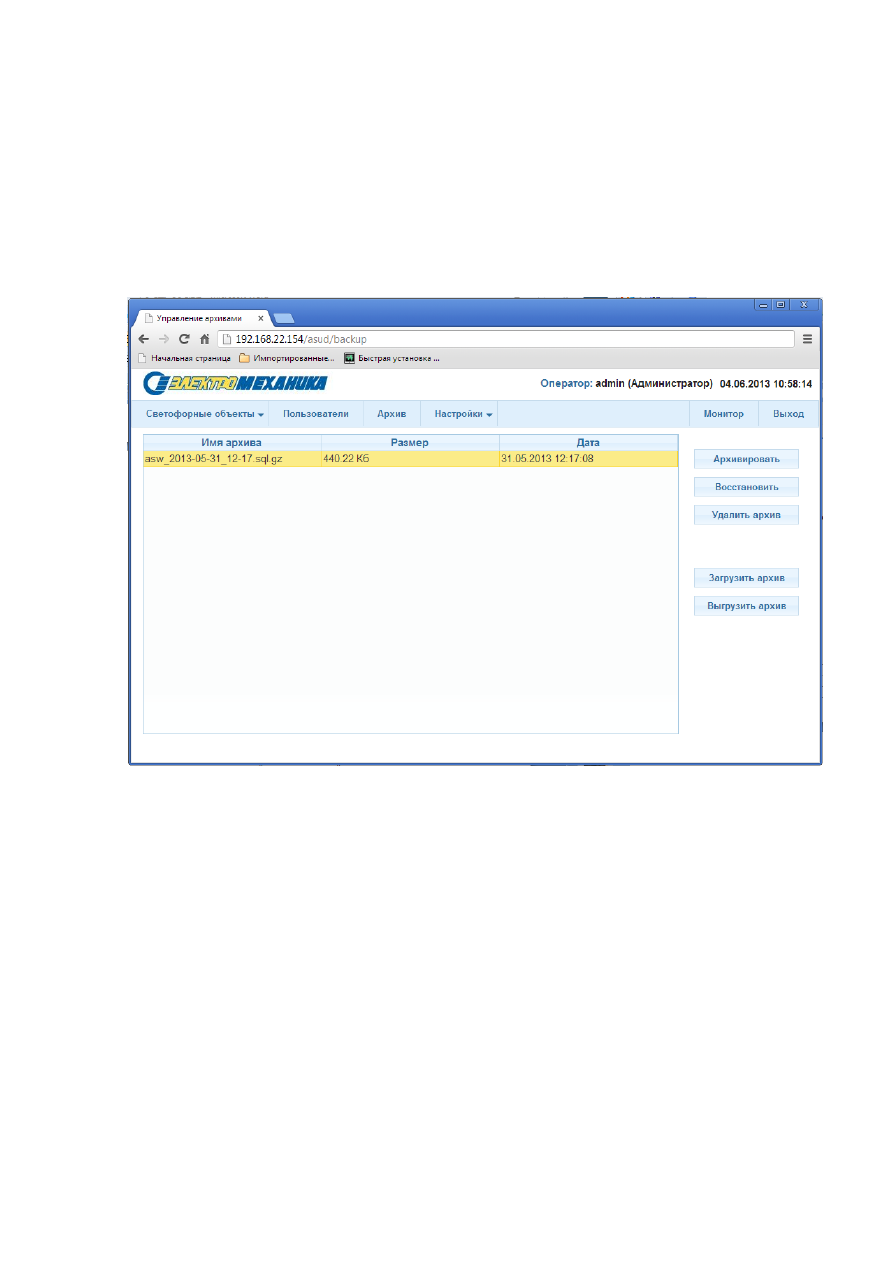

Окно открывается при выборе пункта меню  «Архивы». Окно  «Управление архивами»

(рисунок 21) предназначено для создания архивных копий базы данных Системы.

Окно «Управление архивами»



Рисунок 21



Периодическое  архивирование  базы  позволяет  избежать  безвозвратной  порчи  базы

данных, путём восстановления её из архива.

Минимально-возможный  период  архивации,  установленный  в  Системе,  составляет  10

минут.

Внимание!

Не подлежат архивации учётные записи пользователей!



Внимание!

Все  данные,  внесённые  в  период  с  момента    архивации  до  момента

восстановления, будут потеряны!







Архивирование осуществляется кнопкой

«

Архивировать

»

.



Выгрузка  архива  на  АРМ  администратора  системы  осуществляется  кнопкой

«

Выгрузить архив

»



Загрузка  архива  с  АРМ  администратора  на  сервер  с  целью  восстановления

повреждённой базы осуществляется кнопкой

«

Загрузить архив

».



Для  восстановления  повреждённого  архива  необходимо  выделить  нужный  файл

архива в таблице и нажать кнопку «Восстановить

»




background image




460.3557.00292-01 34 01





28



3.2.8.



Окно «Трансляция видео

»

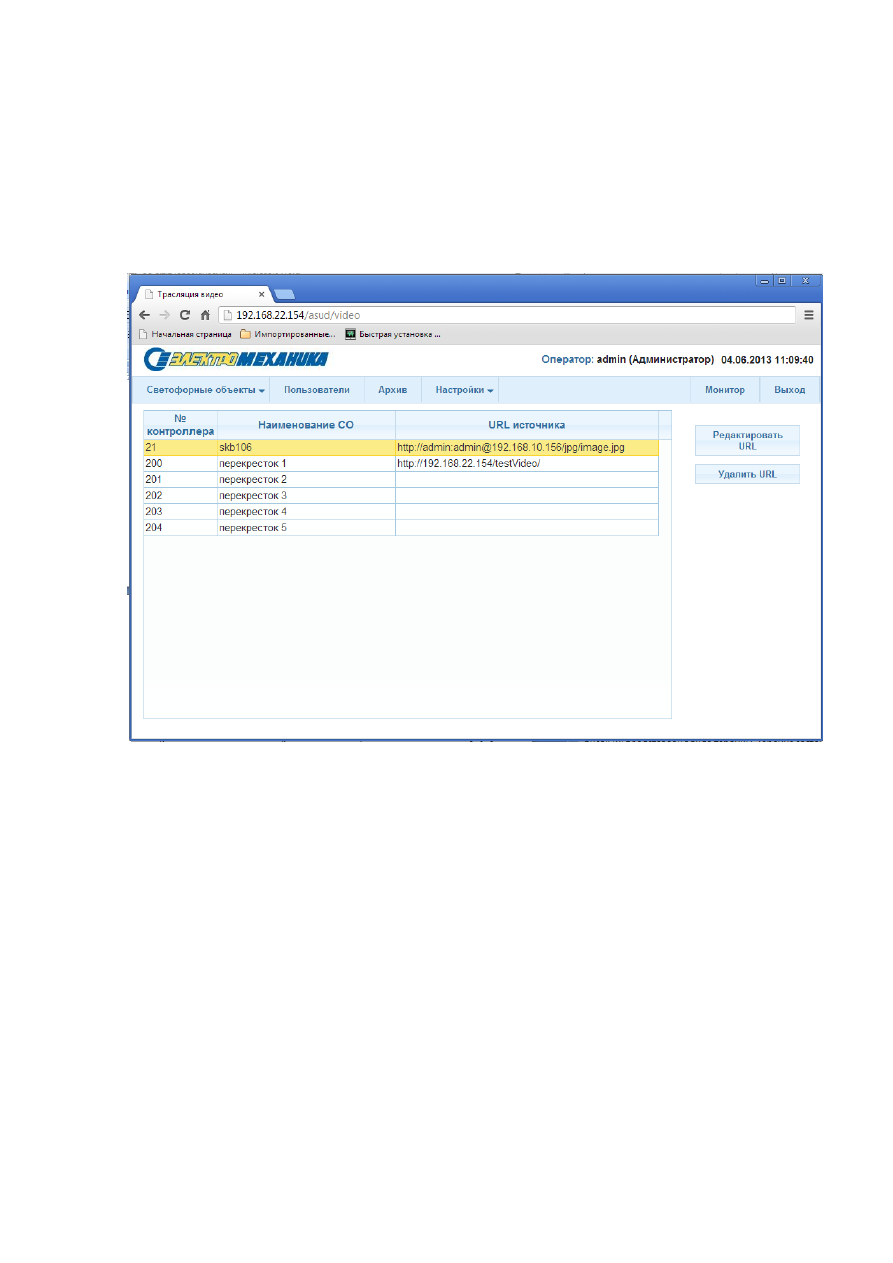

Окно  открывается  при  выборе  пункта  меню  «Светофорные  объекты»,  подпункт

«Трансляция  видео»  (рисунок  22).  Окно  «Трансляция  видео»  предназначено  для  указания
источника видеоизображения для каждого СО.

Окно «Трансляция видео»



Рисунок 22

В  окне  представлен  список  СО  в  виде  таблицы  с  указанием  URL  источника

видеоизображения.  Для  изменения  URL  источника  необходимо  нажать  кнопку
«Редактировать URL». Кнопка «Удалить URL» очищает URL источника видеоизображения.

3.2.9.



Окно «Настройки монитора»

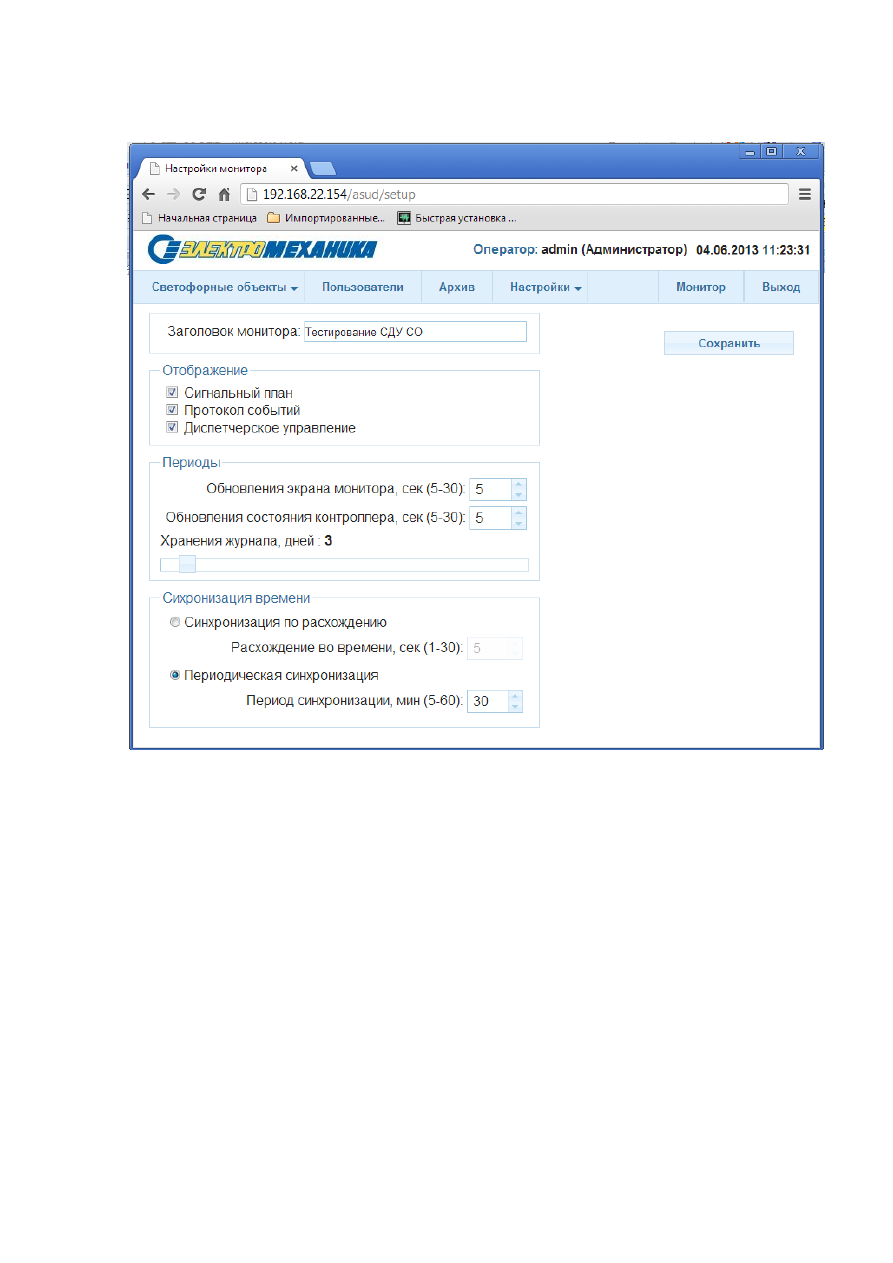

Окно  открывается  при  выборе  пункта  меню  «Настройки»,  подпункт  «Настройки

монитора».  Окно  «Настройки  монитора»  (рисунок  23)  предназначено  для  настройки
параметров Системы.




background image




460.3557.00292-01 34 01





29





Рисунок 23

В  частности  указывается  наименование  Системы,  которое  отображается  в  заголовке

Монитора

,  параметры  отображения,  глубина  хранения  журнала,  период  обновления

видеокадра

Монитора,

  период  опроса  контроллера  и  правила  синхронизации  времени

контроллеров.



3.2.10.



Окно «Настройки карты»

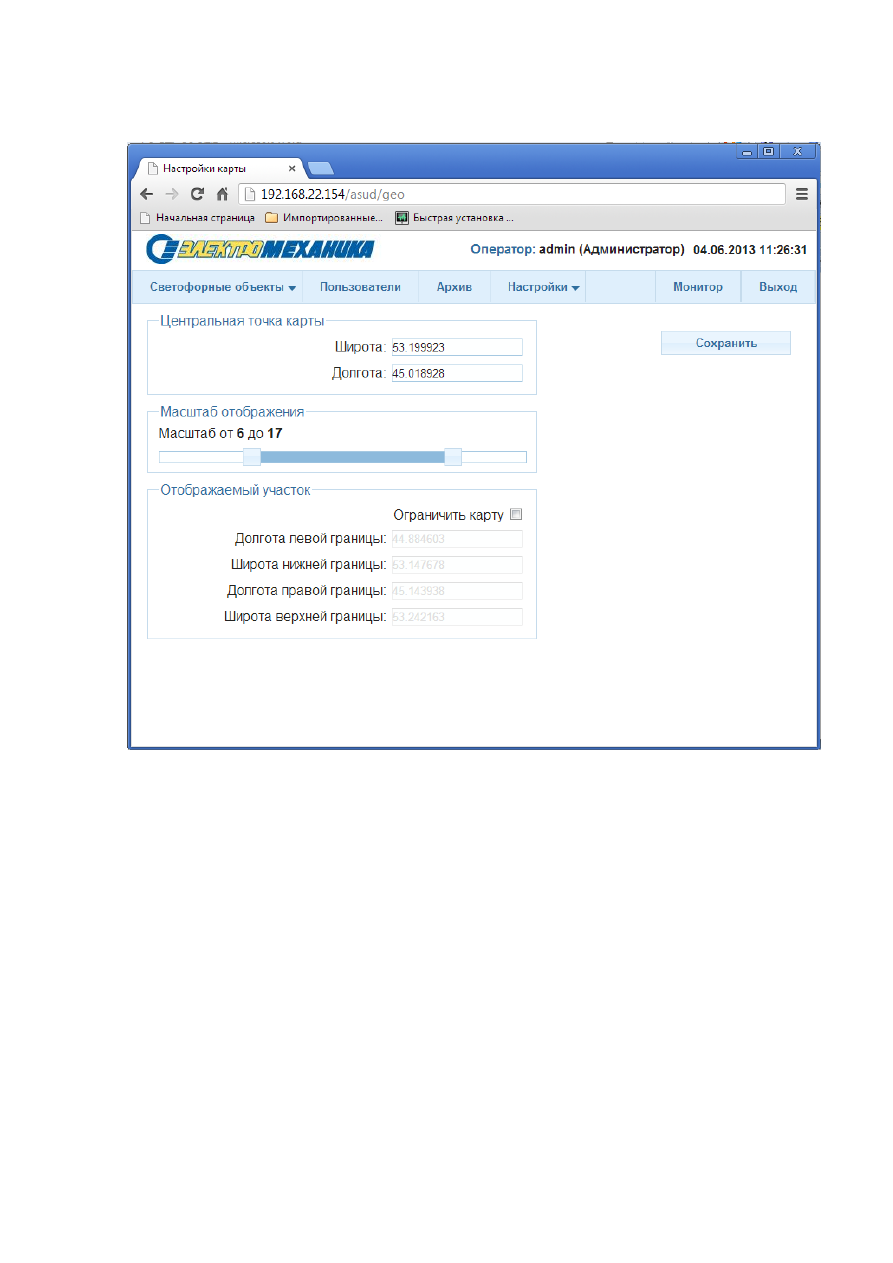

Окно  открывается  при  выборе  пункта  меню  «Настройки»,  подпункт  «Настройки

карты».  Окно  «Настройки  карты»  (рисунок  24)  предназначено  для  настройки  параметров
отображения карты.

Сохранение  настроек  осуществляется  нажатием  кнопки  «Сохранить»  в  правой  части

страницы.




background image




460.3557.00292-01 34 01





30





Рисунок 24



3.2.11.



Окно «Настройки уведомлений»

Окно  открывается  при  выборе  пункта  меню  «Настройки»,  подпункт  «Настройки

уведомлений».  Окно  «Настройки  уведомлений»  (рисунок  25)  предназначено  для  настройки
уведомлений, передаваемых в виде sms и e-mail при наступлении нештатных ситуаций.
