ЦАКТ.468219.006 РЭ

11

Использование ДК2 по назначению

2.1

Эксплуатационные ограничения

2.1.1



Перед  включением  проверить  напряжение  электропитания

ДК2, которое должно соответствовать 1.2.15.

2.2

Подготовка ДК2 к использованию

2.2.1



При подготовке ДК2 к работе  необходимо соблюдать меры

безопасности:



для  работы  с  ДК2  допускаются  лица,  изучившие  настоящее

руководство  по  эксплуатации,  прошедшие  инструктаж  на  рабочем
месте, имеющие квалификационную группу по электробезопасности не
ниже 3 группы до 1000 В;



при настройке и измерении параметров необходимо пользоваться

исправным оборудованием и инструментом;



исключить касание токоведущих частей;



в

нормальных

климатических

условиях

электрическое

сопротивление изоляции между токоведущими цепями и корпусом ДК2
должно быть не менее 20 МОм;



запрещается проводить работы без заземления корпуса ДК2.

2.2.2



Внешний  осмотр  проводить  при  отключенном  ДК2  от  сети

электропитания. При внешнем осмотре проверить:



прочность крепления блоков;



прочность  крепления  органов  управления,  коммутации  и

соединителей;



наличие предохранителей;



чистоту соединительных разъемов;



отсутствие  механических  повреждений  наружных  частей  ДК2  и

других внешних дефектов;



отсутствие

нарушения

изоляции

жгутов,

кабелей

и

соединительных проводов;



отсутствие дефектов лакокрасочных покрытий;



качество соединения ДК2 с шиной защитного заземления.

2.2.3



Установку ДК2 проводить в следующем порядке:


background image

ЦАКТ.468219.006 РЭ

12



установить  ДК2  на  опору  уличного  освещения  или  плоскую

поверхность

с

помощью

соответствующих

кронштейнов,

изготавливаемых потребителем в зависимости от места установки. Для
соединения  с  кронштейнами  в  конструкции  ДК2  предусмотрены  две
планки. Перед  установкой планки необходимо снять, присоединить их
к  кронштейнам  (сваркой  или  винтами),  установить  планки  вновь  на
шкаф ДК2;



после  установки  на  объект  ДК2  заземлить  путем  соединения

внешней  корпусной  шпильки  или  одного  из  заземляющих  винтов,
расположенных  внизу,  на  монтажной  панели  внутри  шкафа,  через
кабельные  вводы  с  шиной  заземления  проводом  сечением  не  менее
2,5 мм

2



расстояние от места установки ДК2 до проезжей части дороги и

трамвайных  путей  должно  быть  не  менее  3  м.  Если  это  расстояние
менее  6  м,  то  ДК2  при  установке  должен  быть  ориентирован  задней
стенкой на проезжую часть дороги. Должно быть исключено попадание
воды на контроллер с крыш зданий, ближе 2 м от ДК2 не должно быть
водосливных труб;



установить  ДК2  в  месте,  защищенном  от  попадания  прямых

солнечных  лучей.  При  невозможности  защиты  ДК2  от  прямых
солнечных  лучей  над  ним  необходимо  установить  навес  на  высоте
400-500 мм от верхнего края.

2.2.4



Подключить питание к ДК2 через кабельные вводы проводом

сечением  не  менее  0,75  мм

2

  к  контактам  L1  и  N,  расположенных  в

нижней части шкафа слева от выключателя QF1.

2.2.5



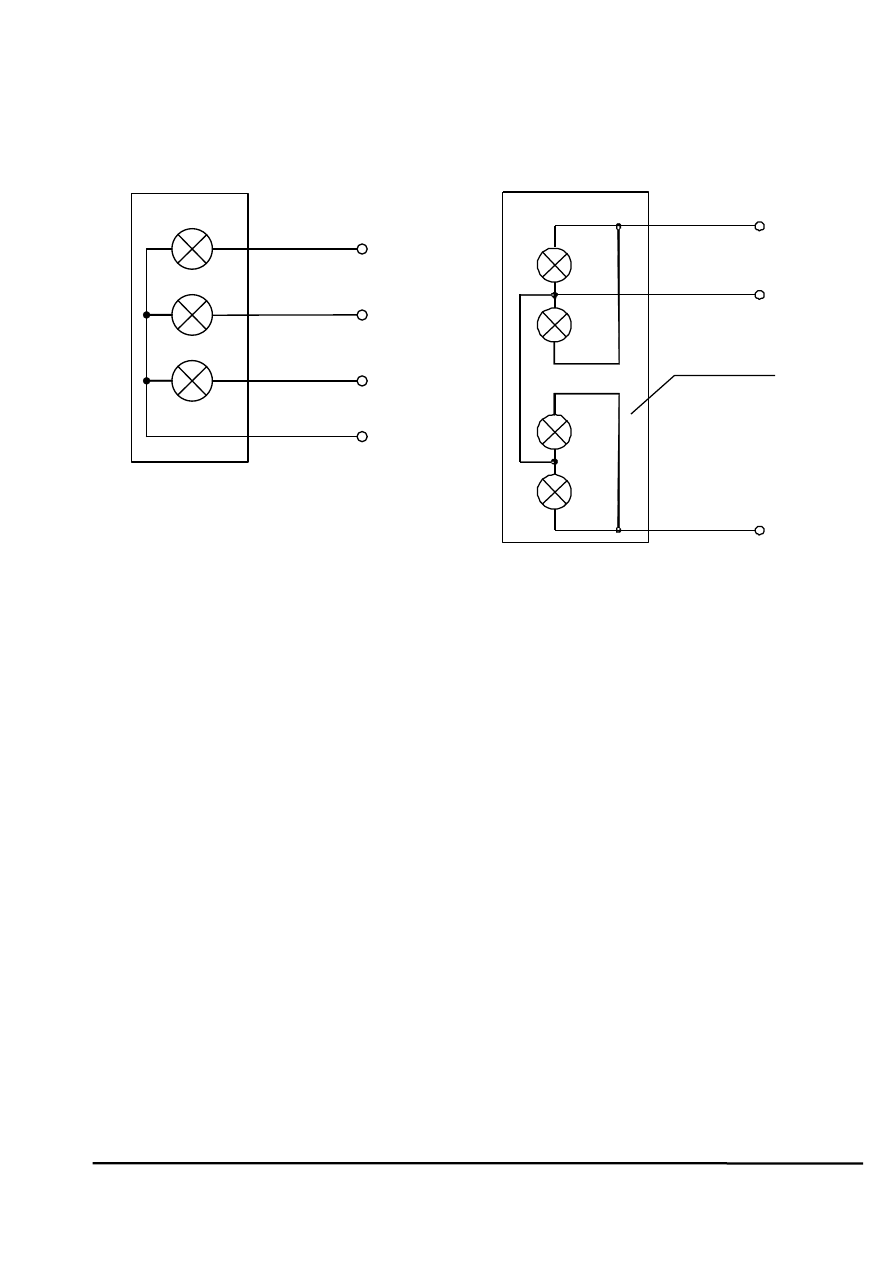

Пример  схемы  подключения  светофорных  секций  к  ДК2

приведен на рисунках 1 (а) и 1 (б).

Все  выводы  от  светофорных  секций,  относящихся  к  одному

направлению,  можно  ввести  в  ДК2  отдельными  проводами  или
объединить  их  вне  контроллера.  При  этом  количество  светофорных
секций,  подключаемых  к  одному  направлению,  должно  быть  не  более
четырех.

ВНИМАНИЕ:  СУММАРНАЯ  НАГРУЗКА  НА  ОДНУ  СИЛОВУЮ

ЦЕПЬ НЕ ДОЛЖНА ПРЕВЫШАТЬ  500 мА!

Подключение красных, желтых и зеленых сигналов от светофорных

секций  для  каждого  направления  производить  к  контактам  1…48,
расположенным в нижней части шкафа на DIN-рейке  в соответствии с


background image

ЦАКТ.468219.006 РЭ

13

заданным при программировании перекрестка распределением каналов,
а "общий" к контактам  N.







Напр.1(2-8)

Напр.1(2-8)

Напр.1(2-8)

Общий

К

Ж

З

Красн.

Желт.

Зел.



                   а



СТОЙТЕ

ИДИТЕ

Напр.1(2-8)

Напр.1(2-8)

Общий

К

З

HL1

HL2

HL1

HL2

Пешеходный
светофор





б

Рисунок 1

Перед включением убедиться, что джампер на колодке ХТ1 в МЦП

установлен,  джампер  с  колодки  ХТ2  снят.  Расположение  колодок  в
МЦП показано на рисунке 2.

Один из  контактов  кнопок вызова  от ТВП  подключить  к  контакту

розетки  5ESDV-03P,  входящей  в  комплект  принадлежностей  ДК2,
в соответствии  с  вызываемым  направлением:  ТВП1  -  к  первому
контакту,  ТВП2  -  ко  второму.  Вторые  контакты  кнопок  для  всех
направлений  ТВП  подключить  к  третьему  контакту  розетки.  Розетку
присоединить к вилке XP5 кроссплаты.

Цепи  индикаторов  ожидания  подключить  к  контактам  цепей

желтых сигналов соответствующих направлений ТВП и "общему" сети.

ДК2  может  обслуживать  до  двух  направлений,  запрашиваемых  от

ТВП.  Если  несколько  ТВП  вызывают  одно  и  то  же  направление
движения  (пешеходную  фазу),  то  одноименные  выходные  цепи  ТВП
соединить параллельно.




background image

ЦАКТ.468219.006 РЭ

14





Рисунок 2



2.2.6



Схема подключения ТВП к ДК приведена на рисунке 3.



ИНДИКАТОР

ОЖИДАНИЯ

КНОПКА НА ТВП





к  XP5:1… ХР5:2   кроссплаты  ДК2

к  XP5:3   кроссплаты  ДК2

Рисунок 3


background image

ЦАКТ.468219.006 РЭ

15



2.2.7 Для  организации  беспроводной  «зеленой  волны»  необходимо

использовать  приемник  GPS  BR-355  (поставляется  отдельно).
Приемник GPS закрепляется магнитной подложкой в удобном месте на
корпусе  (внутри  или  снаружи,  в  зависимости  от  устойчивости
спутниковой  связи,  в  точке  размещения  ДК2).  Приемник  GPS
подключается  к  6-ти  контактной  розетке  XS2  модуля  МЦП  ДК2
(джамперы Х3, Х4 в положении "GPS" на ХТ3, ХТ4 соответственно).

При  объединении  нескольких  ДК2  в  систему  бесцентрового

координированного  управления  необходимо  учитывать,  что  для
правильной  работы  системы  в  каждый  ДК2  должен  быть  записан
одинаковый  суточный  и  часовой  график  переключения  программ
управления,  а  одноименные  программы  должны  иметь  одинаковую
длительность светофорного цикла.

Временной  сдвиг  начала  первой  фазы  светофорного  цикла  для

каждого  ДК2  рассчитывается  относительно  начала  первой  фазы
светофорного  цикла  предыдущего  ДК2  и  может  быть  установлен
разным для каждой программы управления.

Временные  сдвиги  заранее  рассчитываются  дорожным  инженером

исходя  из  дорожной  ситуации  и  вводятся  при  составлении  программ
для  СО,  входящих  в  систему  бесцентрового  координированного
управления,  с  помощью  единой  среды  конфигурирования  дорожной
периферии  (далее  –  ЕСКДП)  в  свободном  доступе  на  сайте
http://www.elmeh.ru.

2.3

Рабочий режим ДК2

2.3.1



Выключить  питание  ДК2.  Подключить  кабелем  USB03-06

из  комплекта  принадлежностей  розетку  XS1  МЦП  ДК2  к  порту  USB
ПЭВМ.

ВНИМАНИЕ:  ПОДКЛЮЧЕНИЕ  ДК2  К  КОМПЬЮТЕРНОМУ

ПОРТУ  И  ОТКЛЮЧЕНИЕ  ОТ  НЕГО  ПРОВОДИТЬ  ТОЛЬКО  ПРИ
ВЫКЛЮЧЕННОМ ПИТАНИИ ДК2!

2.3.2



Включить  питание  ДК2  и  загрузить  с  ПЭВМ  в  ДК2

программу  управления  светофорным  объектом.  Порядок  разработки  и
загрузки программ приведен в файле справке конфигуратора дорожных
контроллеров, входящим  в состав ЕСКДП. Установить тумблер ЖМ в
