Файл: Паспорт-ТВП-2-ОАО-Электромеханика.pdf

ЦАКТ.305432.003 ПС

11

8

Заметки по эксплуатации и хранению

8.1

Меры безопасности

8.1.1

Для  работы  по  подключению  ТВП-2  допускаются  лица,

изучившие  настоящий  документ,  прошедшие  инструктаж  на  рабочем
месте  и  имеющие  квалификационную  группу  по  электробезопасности
не ниже 3 группы до 1000 В.

8.1.2

В  нормальных  климатических  условиях  электрическое

сопротивление  изоляции  между  токоведущими  цепями  и  корпусом
ТВП-2 должно быть не менее 20 МОм.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ

РАБОТЫ БЕЗ ЗАЗЕМЛЕНИЯ КОРПУСА ТВП-2

.

8.2

Устройство и работа

8.2.1

Конструктивно  ТВП-2  состоит  из  корпуса  и  панели.  На

панели  установлена  кнопка.  Внутри  корпуса  установлена  колодка
клеммная  и  другие  элементы.  Внешний  вид  ТВП-2  приведён  на
рисунке 1.

8.2.2

Установка  ТВП-2  на  объекте  производится  с  помощью

винтовых соединений опорной поверхности и задней стенки ТВП-2.

8.2.3

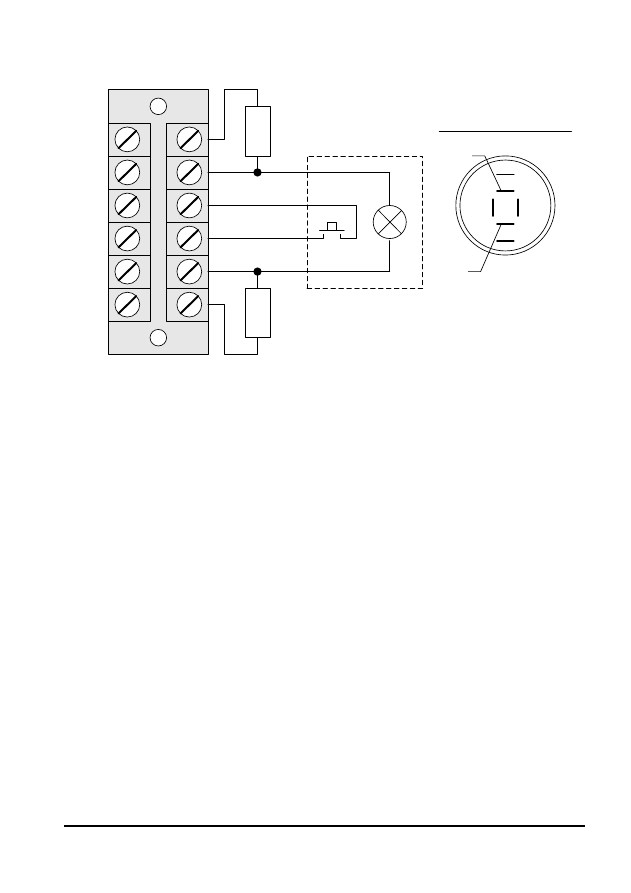

Схема  соединений  ТВП-2  приведена  на  рисунке  2.

Подключение  ТВП-2  к  дорожному  контроллеру  (ДК)  выполняется
следующим образом:

−

подсоединить  линии  ТВП+  и  ТВП-  от  ДК  к  контактам  колодки

клеммной XT1:3, XT1:4;

−

подсоединить  линию  желтого  сигнала  и  линию  нейтрали

направления ТВП к контактам колодки клеммной XT1:1, XT1:6.

ЦАКТ.305432.003 ПС

12

Рисунок 1

8.2.4

Во

время

работы

светофорного

объекта

(СО),

оборудованного  ТВП-2,    при  нажатии  на  кнопку  вызова  на  панели
загорается

кольцевой

индикатор

кнопки.

При

включении

разрешающего  сигнала  в  пешеходном  направлении  индикатор
погаснет.

ЦАКТ.305432.003 ПС

13

1

2

3

4

5

6

R1

R2

S1

XT1

R1, R2

-

резистор С

2-33

Н

-1-47

кОм

 ± 5 %

ОЖ

0.467.173

ТУ

;

S1

-

кнопка антивандальная

GQ22-11E/B

on-(off)+off-(on)

фирма

"RUICHI";

-

колодка клеммная

TB-1506

фирма

"Cirmaker", "Rongwei

Electronics".

XT1

Монтаж цепей вести проводом  МГШВ

0,2

ТУ

16-505.437-82.

Нумерация контактов

XT1

и

S1

условная

.

Нумерация

контактов

кнопки

S1

1

2

3

4

5

6

3

4

5

6

Рисунок 2

ЦАКТ.305432.003 ПС

14

8.3

Техническое обслуживание

8.3.1

Техническое  обслуживание  должно  проводиться  по

графику,  установленному  и  утвержденному  потребителем  на
основании рекомендаций настоящего раздела.

8.3.2

Техническое обслуживание должно включать в себя:

−

удаление пыли с наружной поверхности;

−

протирку контактов  (один раз в полгода).

8.4

Условия хранения

8.4.1

ТВП-2  в  упакованном  виде  должно  храниться  у

изготовителя  и  потребителя  в  закрытом,  вентилируемом,
неотапливаемом  помещении  при  температуре  от  минус  50  до
плюс 50

°

С и относительной влажности не более 98 % при отсутствии

действия паров кислот, щелочей и других вредных примесей.

8.4.2

Распаковывание ТВП-2 после транспортирования и хранения

при  отрицательной  температуре  необходимо  производить  в
отапливаемом  помещении,  предварительно  выдержав  ТВП-2  в
нераспакованном виде не менее 6 часов в нормальных климатических
условиях:

–

температура окружающего воздуха – от плюс 15 до плюс 36

°

С;

–

относительная влажность – не более 98 %.

8.4.3

Срок  защиты  ТВП-2  без  переконсервации  12  месяцев.

Состояние  консервации  должно  контролироваться  при  входном
контроле после  доставки ТВП-2 потребителю.

ЦАКТ.305432.003 ПС

15

В  случае  обнаружения  дефектов  временной  противокоррозионной

защиты или истечении сроков защиты, произвести переконсервацию в
соответствии с ГОСТ 9.014-78.
