сгибать кисть руки без особых усилий, причем контакт между рукой и рукояткой виброинструмента происходит только через виброгасящий материал с трубчатыми элементами, которые обеспечивают надежную преграду прохождению контактной вибрации.
В зависимости от частотного спектра контактной вибрации, ее амплитуды и требуемого усилия нажатия на рукоятку диаметр трубчатых элементов, материал и толщина их стенок, а также число рядов трубчатых элементов могут изменяться для достижения наибольшей степени виброзащиты.
Для изготовления рукавиц могут быть использованы традиционные материалы. Трубчатые элементы лучше изготовлять из эластичных резиновых трубок диаметром 3 ... 6 мм с толщиной стенки 0,5 ... 1,5 мм, например по ГОСТ 5496—78*. Накладки целесообразно делать из более прочного, хорошо работающего на истирание материала, так как от его стойкости зависит долговечность рукавиц.
Усовершенствованный вариант виброзащитной рукавицы (А. с. 961646, СССР) приведен на рис. 6.18. Такими рукавицами целесообразно пользоваться в тех случаях, когда в процессе работы создаются значительные нажимные усилия на виброинструмент. Рукавица снабжена накладным карманом 1, скрепленным по периферии с ладонной частью и напалком. В нем установлена съемная опорная пластина 3, форма и размеры которой в плане соответствуют форме и внутренним размерам накладного кармана. Пластина выполнена из плотного эластичного материала, например дерматина, кожзаменителя или резины к ней прикреплены накладками 2 трубчатые виброзащитные элементы 4, расположенные в шахматном порядке вертикальными рядами. Пластина фиксировано сочленяется с ладонной частью и накладным карманом продольным швом, причем крайний поперечный шов закрывает вход в накладной карман.
Поскольку поперечная жесткость пластины больше поперечной жесткости эластичных трубок, локализованное давление каждой трубки воспринимается и поглощается пластиной, а ладонь при этом воспринимает равномерно распределенную нагрузку, возникающую при охвате и удержании рукоятки ручной машины.
В наибольшей степени износу и истиранию подвержен накладной карман, который можно легко заменить. В случае полного износа рукавицы кассету-вкладыш извлекают из накладного кармана путем удаления швов и используют ее для реставрации другой рукавицы.
Технологичность изготовления рукавицы повышается, если кассету-вкладыш делать из двух частей, каждая из которых содержит один ряд эластичных трубок.
Возможны и другие конструктивные варианты виброзащитных рукавиц, например с накладными трубками, с полукруглыми подкладками под ними, а также варианты модернизации стандартных рабочих рукавиц путем оснащения их эластично-трубчатыми виброизоляторами.

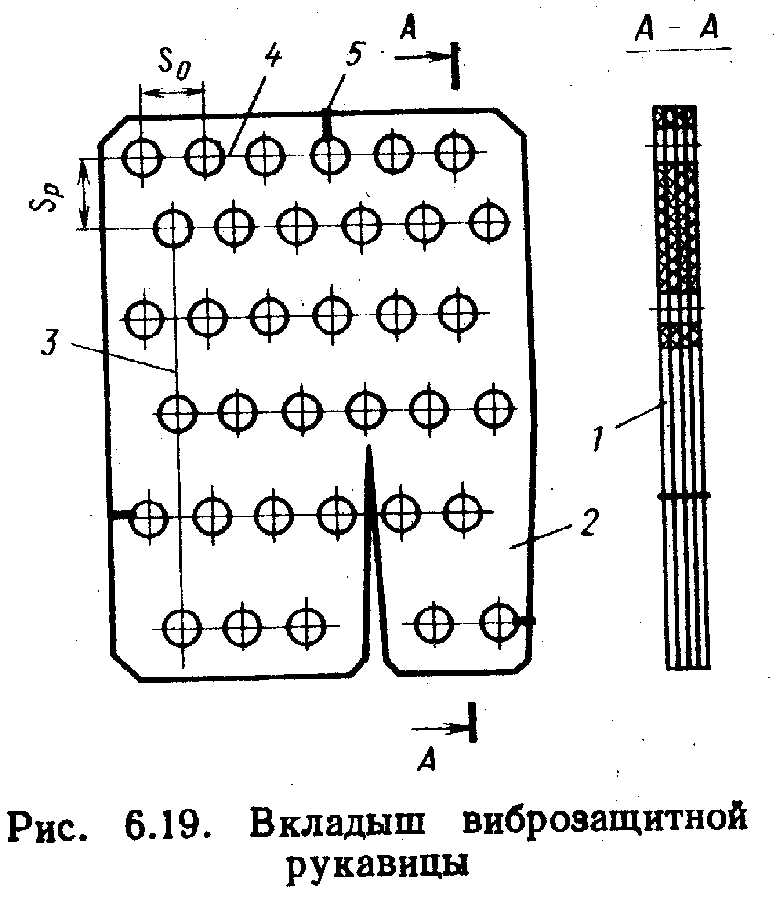

На рис. 6.19 приведен принципиально иной вариант вкладыша виброзащитной рукавицы. Он выполнен в виде пакета тонких эластичных пластин 1, перфорированных отверстиями в шахматном порядке. Шаг отверстий поперечных рядов 4 Sо = (1,2 ... 1,5)d, где d = 6 ... 8 мм — диаметр отверстий. Расстояния между поперечными рядами изменяется по соотношению SрSо+2(n1), где n — порядковый номер последующего поперечного ряда, начиная от противоположной напалку 2 стороны. Расстояния между продольными 3 рядами составляют половину шага Sо. Пластины между собой скреплены шнурками-завязками 5. Такая конструкция вкладыша обеспечивает переменную жесткость по его длине, что снижает его сопротивляемость деформации при охвате рукоятки.
Пластины могут быть изготовлены из любого эластичного материала, например резины, дерматина, полотна, других тканей
