5.3 Построение ленточного графика проведения НИР

Наиболее удобным, простым и наглядным способом представления выполняемой НИР является ленточный график. Он представляет собой таблицу, где перечислены все выполняемые задачи и их продолжительность в виде отрезков времени, которые располагаются в соответствии с последовательностью выполнения задач. Построение ленточного графика удобнее всего провести по пятидневкам. При этом необходимо охватить все выполняемые задачи и не нарушить технологическую последовательность их выполнения.

Продолжительность выполнения задачи

, (31)

где T_i − трудоемкость задачи, человеко-дней;

x_i − численность исполнителей.

чел.-дн.

Таблица 10 – Сведения о длительности выполняемых задач

Выполняемые задачи	Длительность выполнения,дни	Количество исполнителей
1	2	3
Составление ТЗ на дипломный проект	1	2
1	2	3
Обзор и анализ работ по применению технологических методов повышения работоспособности цилиндровых втулок	3	1
Сбор и изучение научно-технической литературы	4	1
Разбиение всего расчета на отдельные задачи	2	1
Поиск методов решения задач по усовершенствованию надежности цилиндровых втулок	1	2
Разработка функциональной схемы системы и описание принципа ее действия	3,5	2
Составление промежуточного отчета	2	1
Описание конструкции втулки	5	1
Сравнительный анализ современных конструкций втулок	14	1
Расчет напряженного состояния втулки от действия сил инерции	4	1
Расчет напряженного состояния втулки от действия сил давления газов	4	1
Расчет температурных напряжений наружной поверхности втулки	3	1
Подготовка и проведение динамических испытаниям цилиндровой втулки	2	2
Расчет динамической модели нагружения цилиндровой втулки в условиях поверхностного пластического деформирования	4	1
1	2	3
Оценка точности экспериментов по усовершенствованию надежности цилиндровых втулок	3,5	2
Оценка показателей качества конструкции втулки	1	2
Техническая эффективность и практическое применение методов по усовершенствованию конструкции втулки	3	1
Анализ особенностей практического применения и технической эффективности	1	2
Разработка конструкторской документации (чертежи, спецификации)	35	1
Итого	86	-

В результате расчета получено, что задачи дипломного проекта, выполняются за 86 дней. Продолжительность всей работы охватывает 18 пятидневок. Перерывов при выполнении дипломного проекта не предполагается, поэтому ленточный график непрерывный. Построение графика выполнения НИР проведено в соответствии с таблицей 10 и представлено на рисунке 18.

---

5.4 Определение плановой себестоимости проведения НИР

Целью планирования себестоимости выполнения НИР является экономически обоснованное определение величины затрат на ее выполнение. В плановую себестоимость НИР включаются все затраты, связанные с ее выполнением, независимо от источника финансирования. Определение затрат на НИР производится путем калькуляции плановой себестоимости. Она является основным документом, на основании которого осуществляется планирование и учет затрат на выполнение научно-исследовательской работы.

Калькуляция плановой себестоимости составляется по следующим статьям затрат: основная заработная плата, дополнительная заработная плата, отчисления во внебджетные фонды, накладные расходы.

Составление ТЗ на дипломный проект

Обзор и анализ работ по применению технологических методов повышения работоспособности цилиндровых втулок

Сбор и изучение научно-технической литературы по пластическому деформированию

Разбиение всего расчета на отдельные задачи

Поиск методов решения задач по усовершенствованию надежности цилиндровых втулок высокофорсированных дизелей

Разработка функциональной схемы системы и описание принципа ее действия

Сравнительный анализ современных используемых конструкций цилиндровых втулок высокофорсированных дизелей

Составление промежуточного отчета и описание конструкции цилиндровой втулки

Расчет напряженного состояния от действия сил инерции

Расчет состояния от действия сил давления газов

Расчет температурных напряжений втулки

Подготовка и проведение динамических испытаний

Расчет динамической модели нагружения втулки

Оценка точности экспериментов по усовершенствованию надежности цилиндровых втулок

Техническая эффективность и применение методов по усовершенствованию конструкции втулки

Анализ особенностей практического применения и технической эффективности

Разработка конструкторской документации (чертежи, спецификации)

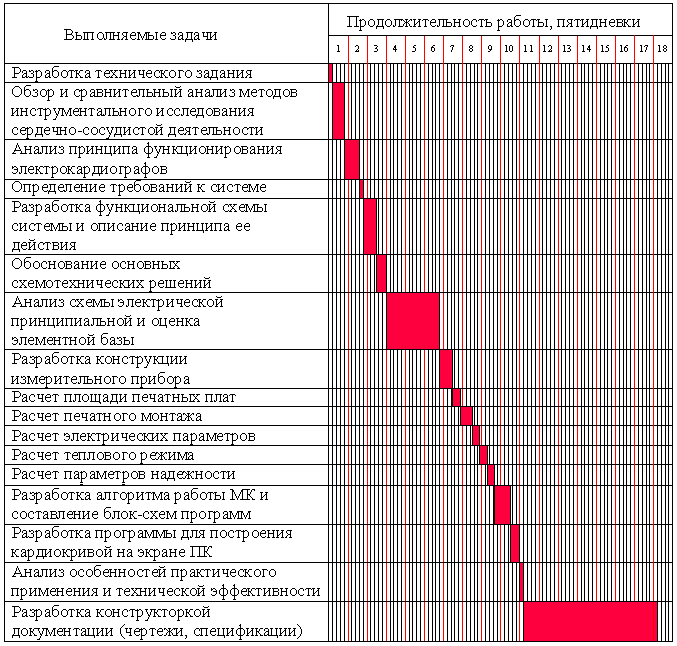

Рисунок 18 – Ленточный график проведения НИР

В статью «Основная заработная плата» входит основная заработная плата научных сотрудников, непосредственно занятых НИР. Размер основной заработной платы устанавливается исходя из численности различных категорий исполнителей, трудоемкости, затрачиваемой ими на выполнение отдельных видов работ (задач), и их средней заработной платы за один день.

Исходными данными для расчета основной заработной платы является трудоемкость отдельных работ по категориям в соответствии с данными таблицы 10. Результат расчет основной заработной платы представлен в таблице 11.

Таблица 11 – Расчет основной заработной платы

Выполняемые задачи	Трудоемкость, чел.-дн.		Дневная ставка, руб		Основная з/п, руб
	СНС	МНС	СНС	МНС	СНС		МНС
1	2	3	4	5	6		7
Составление ТЗ на дипломный проект	1	1	160	80	160		80
Обзор и анализ работ по применению технологических методов повышения работоспособности цилиндровых втулок	-	3	-	80	-		240
Сбор и изучение научно-технической литературы	-	4	-	80	-		320
Разбиение всего расчета на отдельные задачи	-	1	-	80	-		80
Поиск методов решения задач по усовершенствованию надежности цилиндровых втулок	6	6	160	80	960		480
Разработка функциональной схемы системы и описание принципа ее действия	3,5	3,5	160	80	560		280
Составление промежуточного отчета и описание конструкции втулки	-	1	-	80	-		80
1	2	3	4	5	6		7
Сравнительный анализ современных конструкций втулок	2	2	160	80	320		160
Расчет напряженного состояния втулки от действия сил инерции	-	3	-	80	-		240
Расчет напряженного состояния втулки от действия сил давления газов	-	3	-	80	-		240
Расчет температурных напряжений наружной поверхности втулки	-	2	-	80	-		160
Подготовка и проведение динамических испытаниям цилиндровой втулки	2	2	160	80	320		160
Расчет динамической модели нагружения цилиндровой втулки в условиях поверхностного пластического деформирования	-	3	-	80		-	240
Оценка точности экспериментов по усовершенствованию надежности цилиндровых втулок	2	2	160	80		320	160
Оценка показателей качества конструкции втулки	1	1	160	80		160	80
Техническая эффективность и практическое применение методов по усовершенствованию конструкции втулки	-	3	-	80		-	240
Анализ особенностей практического применения и технической эффективности	-	2	-	80		-	160
1	2	3	4	5		6	7
Разработка конструкторской документации (чертежи, спецификации)	-	35	-	80		-	2800
Итого						2800	6200
Всего						9000

---

Основная заработная складывается из заработных плат старшего и младшего научных сотрудников

руб. (32)

На статью «Дополнительная заработная плата» относятся выплаты, предусмотренные законодательством за непроработанное (неявочное) время: оплата очередных и дополнительных отпусков, выплаты вознаграждений за выслугу лет). Размер дополнительной заработной платы определяется в процентах от размера основной заработной платы с учетом норматива Н_д , который составляет 12 %.

Дополнительная заработная плата

, (33)

где З_д – дополнительная заработная плата, руб;

З_о – основная заработная плата, руб;

Н_д – норматив, %.

руб.

В статью «Отчисления во внебюджетные фонды» входят отчисления на оплату перерывов в работе по временной нетрудоспособности. Размер отчислений во внебюджетные фонды определяется в процентах от суммы основной и дополнительной заработной платы работников, с учетом норматива Н_вф, который составляет 26 %.

Отчисления во внебюджетные фонды

, (34)

где З_ВФ – отчисления во внебюджетные фонды, руб.;

Н_ВФ – норматив, %.

руб.

На статью «Расходы на служебные командировки» относятся расходы на все виды командировок сотрудников, выполняющих задания по конкретной НИР. В научных учреждениях расходы на служебные командировки составляют 5% от основной заработной платы.

Расходы на служебные командировки

руб. (35)

В статью «Накладные расходы» включаются расходы на организацию производства (управление и хозяйственное обслуживание). По этой статье учитываются заработная плата аппарата управления и общехозяйственных служб, затраты на содержание и текущий ремонт зданий, сооружений, оборудования и инвентаря, амортизационные отчисления на их полное восстановление и капитальный ремонт, расходы по охране труда, научно-технической информации, изобретательству и рационализации. Величина накладных расходов на НИР определяется в процентах от основной и дополнительной заработной платы с учетом норматива Н_нр, который составляет 120 %.

Накладные расходы

, (36)

где З_нр – отчисления на накладные расходы, руб;

Н_нр – норматив, %.

руб.

Структура плановой себестоимости в целом приведена в таблице 12.

Таблица 12 – Структура плановой себестоимости проведения НИР

Статья затрат	Сумма, руб
1	2
Основная заработная плата, З0	9000
Дополнительная заработная плата, ЗД	1080
Отчисления во внебюджетные фонды, ЗВФ	2621
1	2
Расходы на служебные командировки, ЗК	450
Накладные расходы, ЗНР	12096
Плановая себестоимость	25247

На рисунке 19 приведена диаграмма структуры плановой себестоимости проведения НИР.

Рисунок 19 – Структура плановой себестоимости проведения НИР

По результатам проведенных расчетов, плановая себестоимость НИР составляет 25247 рублей. Основную часть расходов составляет основная заработная плата сотрудников (9000 руб.), а также накладные расходы (12096 руб.).

---

5.5 Определение прибыли и договорной цены НИР

Договорная цена должна обеспечивать получение прибыли, достаточной для отчисления средств в государственный (в том числе, в местный) бюджет, централизованный фонд развития производства, науки и техники и резервы министерства, платы за основные производственные фонды, трудовые и природные ресурсы в соответствии с утвержденными экономическими нормативами, а также для образования фонда научно-технического и социального развития и фонды материального поощрения научной организации.

Плановая цена

, (37)

где С_п – плановая себестоимость (25247 руб.);

Ф_зп – фонд заработной платы,

руб.;

Н_р – нормативная рентабельность (25 %);

k – коэффициент, учитывающий заработную плату обслуживающих управленческих подразделений (1,36).

Ц_п = руб.

Договорная цена

Ц_д = Ц_п + НДС, (38)

где НДС – налог на добавочную стоимость (18 % от плановой цены),

руб.;

Ц_д = 28307 + 5095 = 33402 руб.

Плановая прибыль

, (39)

П = 33402–5095–25247 = 3060 руб.

Чистая прибыль

П_ч = П – Н_п, (40)

где Н_п – налог на прибыль (20 % от прибыли),

руб.

П_ч = 3060–612 =2248 руб.

Результаты расчета прибыли и договорной цены НИР сведены в таблицу

Таблица 13 – Расчет прибыли и договорной цены

Величина	Результат расчета
1	2
Плановая цена, руб.	28307
1	2
Договорная цена, руб.	33402
Плановая прибыль, руб.	3060
Чистая прибыль, руб.	2248

5.6 Определение технико-экономических показателей НИР

Результатом НИР является достижения научного, научно-технического, экономического или социального эффекта. Научный эффект характеризует получение совершенно новых научных знаний и отражает прирост информации, предназначенной для внутринаучного потребления.

Научный эффект характеризует получение новых научных знаний и отражает прирост информации, предназначенной для внутринаучного потребления. Научно-технический эффект характеризует возможность использования результатов выполняемых исследований в других НИР или ОКР и обеспечивает получение информации, необходимой для создания новой техники. Экономический эффект характеризуется выраженной в стоимостных показателях экономией живого и овеществленного труда в общественном производстве, полученной при использовании результатов прикладных НИР. Социальный эффект проявляется в улучшении условий труда, повышении экологических характеристик, развитии здравоохранения, культуры, науки, образования.

Оценку научной и научно-технической результативности дипломного проекта проведем с помощью системы взвешенных бальных оценок. Рассчитаем интегральный коэффициент научной результативности и коэффициент научно-технической результативности.

Интегральный коэффициент научной результативности

(41)

где k_нр – коэффициент научной результативности;

k_зн.i – коэффициент значимости i-го фактора, используемого для оценки;

---

k_ду.i. – коэффициент достигнутого уровня i-го фактора;

n – количество факторов научной результативности.

В качестве факторов при оценке научной результативности приняты:

- новизна полученных результатов;

- глубина научной проработки;

- степень вероятности успеха.

Значения коэффициентов необходимых для расчета научной результативности дипломного проекта приведены в таблице 14

Таблица 14 – Факторы научной результатвности НИР и расчетные

коэффициенты

Фактор научной результативности	Коэффициент значимости фактора	Качество фактора	Коэффициент достигнутого уровня
Новизна полученных результатов	0,5	Среднее	0,7
Глубина научной проработки	0,35	Высокое	0,6
Степень вероятности успеха	0,15	Большая	0,6

Интегральный коэффициент научной результативности

.

Коэффициент научно-технической результативности

(42)

где k_нтр. – коэффициент научно-технической результативности;

k_зн.i – коэффициент значимости i-го фактора, используемого для оценки;

k_ду.i. – коэффициент достигнутого уровня i-го фактора;

m – количество факторов научно-технической результативности.

В качестве факторов при оценке научной результативности приняты:

- перспективность использования результатов;

- масштаб возможной реализации результатов;

- завершенность полученных результатов.

Значения коэффициентов необходимых для расчета научной и научно-технической результативности дипломного проекта приведены в таблице 15

Таблица 15 – Факторы научной результатвности НИР и расчетные

коэффициенты

Фактор научной результативности	Коэффициент значимости фактора	Качество фактора	Коэффициент достигнутого уровня
Перспективность использования результатов	0,5	Важное	0,8
Масштаб возможной реализации результатов	0,3	Отрасль (время реализации до 3 лет)	0,3
Завершенность полученных результатов	0,2	Высокое	0,6

Интегральный коэффициент научно-технической результативности

.

Рисунок 20 – Структура коэффициентов научной и научно-технической

Результативности

В результате проведенных расчетов получены одинаковые значения коэффициентов научной (0,65) и научно-технической результативности (0,61). По близости полученных коэффициентов к единице можно судить о научной и технической ценности выполненного дипломного проекта.
