Ак
,
(88)
где Ноа- общегодовая норма амортизационных отчислений, Ноа = 15 % .
Ак
руб. (89)
В таблице 3 приведен список необходимого персонала для работы с СОД и примерная среднемесячная заработная плата.
Таблица 3 - Основная заработная плата обслуживающего персонала
-
Профессия
Среднемесячная з/п
обслуживающего персонала, руб
Обслуживающий персонал
2100
Слесари–ремонтники
3000
Инженер
4200
Основная заработная плата обслуживающего персонала за год:
Зп
,
(90)
где d – доля затрат на обслуживание СОД в общем объеме работ;
С – месячная ставка;
N – число месяцев.
Зп
(руб.) (91)

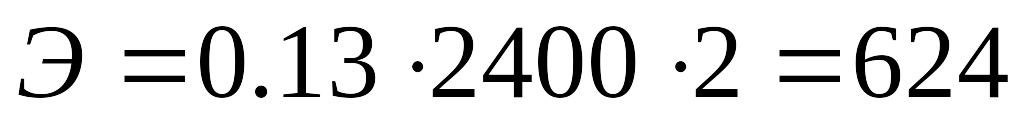

Затраты на потребляемую электроэнергию:
Э=N·Tp·tэ, (92)
где N - потребляемая объектом мощность, кВт;
Тр - регламентированное время работы объекта в течение года, час/год;
tэ - тариф на электроэнергию, руб/(кВтчас).
Подставляя значения величин N=0.13 кВт, tэ=2 руб/(кВтчас), Тр=2400 час/год, получим:
(руб.)
(93)
Затраты на текущий внеплановый ремонт:
Рвр
,
(94)
где Квр – коэффициент расходов на внеплановый ремонт, %.
Квр = 2.4 % получим:
Рвр
(руб.) (95)
Таким образом, годовые эксплуатационные издержки составляют:
И=Ау+Ак+Зп+Э+Рвр (96)
Подставляя в формулу (96) значения выше найденных величин, получим:
(руб.)
(97)
8.5.2 Расчет для Adaptive Forward Lighting (AFL). Средняя оптовая цена AFL:
Цопт
руб.
Затраты по статье «Материалы» AFL:
M=5600 руб.
Балансовая стоимость устройства:
Цв
(руб.) (98)
Амортизационные отчисления на капитальный ремонт устройства:
Ау
(руб.) (99)
Общая сумма амортизации по сопутствующим капиталовложениям, исключая затраты на транспорт, монтаж, наладку, настройку определим по формуле (88), подставляя значения Ноа = 15 %, tпл=300 руб/м2 - стоимость 1 м2 производственной площади (за границей), Sпл=0.4 м2 - площадь занимаемая системой AFL.
Ак
руб. (100)
В таблице 4 приведен список необходимого персонала для работы с AFL и примерная среднемесячная заработная плата .
Таблица 4 - Основная заработная плата обслуживающего персонала за
границей
-
Профессия
Среднемесячная з/п
обслуживающего персонала, руб
Обслуживающий персонал
2100
Слесари–ремонтники
3000
Инженер
4200
Основная заработная плата обслуживающего персонала :
Зп
(руб.) (101)
Затраты на потребляемую электроэнергию:
Э=N·Tp·tэ, (102)
где N - потребляемая объектом мощность, кВт;
Тр - регламентированное время работы объекта в течение года, час/год;
tэ - тариф на электроэнергию, руб/(кВтчас).
Подставляя значения величин N=0.13 кВт, tэ=2 руб/(кВтчас), Тр=2400 час/год, получим:
(руб.)
(103)

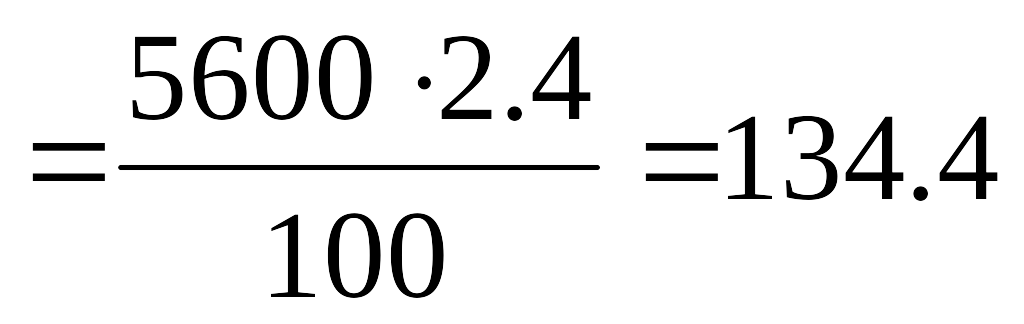

Затраты на текущий внеплановый ремонт:
Рвр
(руб.) (104)
Годовые эксплуатационные издержки:
(руб.)
(105)
8.5.3 Расчет для Advanced Front-lighting System (AFLS). Средняя оптовая цена AFLS:
Цопт
руб.
Затраты по статье «Материалы» AFLS:
M=5000 руб.
Балансовая стоимость устройства:
Цв
(руб.) (106)
Амортизационные отчисления на капитальный ремонт устройства:
Ау
(руб.) (107)

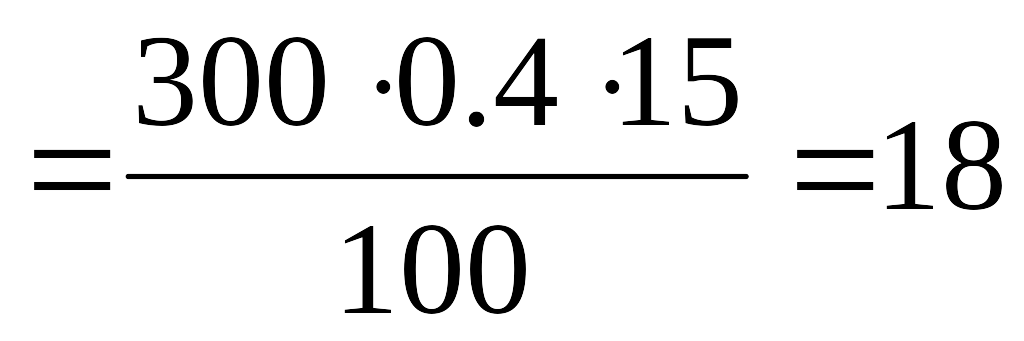

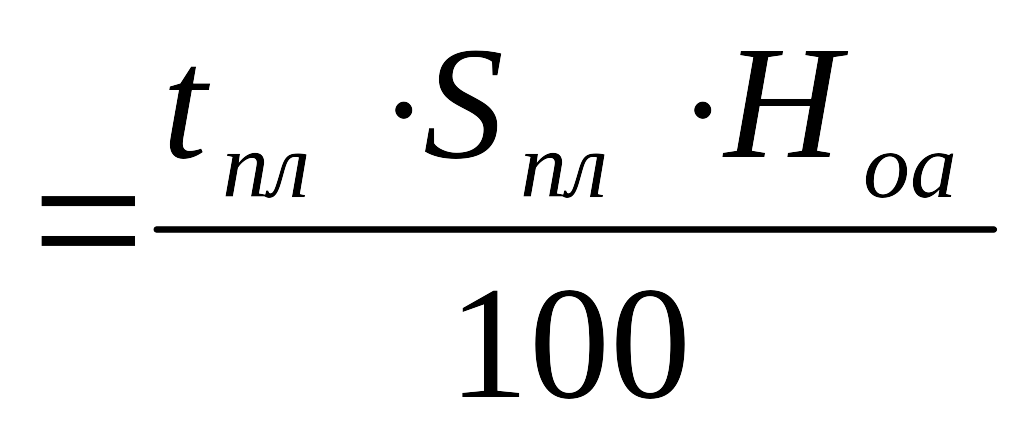

Общая сумма амортизации по сопутствующим капиталовложениям, исключая затраты на транспорт, монтаж, наладку, настройку:
Ак
,
(108)
где Ноа - общегодовая норма амортизационных отчислений, Ноа = 15 %,
tпл – стоимость 1 м2 производственной площади ,
tпл=300 руб/м2;
Sпл – площадь занимаемая AFLS, Sпл=0.25 м2.
Ак
руб. (109)
Основная заработная плата обслуживающего персонала:
Зп
(руб.)
Затраты на потребляемую электроэнергию определим по формуле (102), подставляя значения N=0.13 кВт, tэ=2 руб/(кВтчас), Тр=2400 час/год,:
(руб.)
(103)
Затраты на текущий внеплановый ремонт:
Рвр
(руб.) (104)
Годовые эксплуатационные издержки:
(руб.)
(105)
В
результате расчета годовых эксплуатационных
издержек выявили, что издержки системы
СОД гораздо меньше ее аналогов и
составляют
р.
Издержки AFL
и AFLS
соответственно
р.
и
р.
8.6 Оценка конкурентоспособности
Выберем в качестве исходных данных для оценки конкурентоспособности изделия следующие технические показатели:
-
время регулирования;
-
номинальное напряжение питания;
-
вероятность безотказной работы в течение 60000 часов (7лет).
Для определения надёжности новой системы СОД рассмотрим таблицу с конкретными значениями времени наработки на отказ для соответствующих типов устройств, входящих в состав системы.
Таблица 5 - Надёжность комплектующих системы СОД
|
№ элемента |
Наименование |
Время наработки на отказ, ч |
|
1 |
Электродвигатель |
2,4·107 |
|
2 |
Процессор |
3,1·107 |
|
3 |
Датчик положения |
2·107 |
|
4 |
Провод |
1,3·107 |
|
5 |
Потенциомер |
2,2·107 |
|
6 |
Усилитель |
1,75·107 |

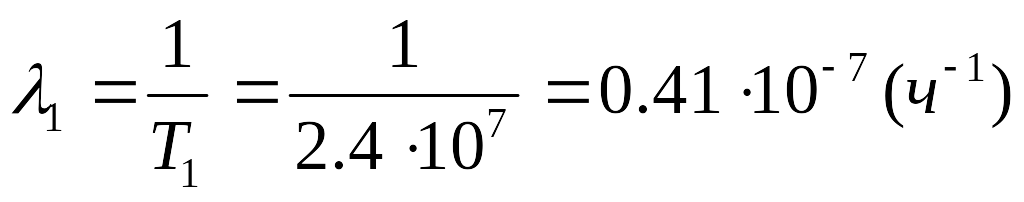

Рассчитаем интенсивность отказов каждого элемента по формуле
,
(106)
где Т – время наработки на отказ.
(107)
(108)
(109)
(110)
(111)
Рассчитаем суммарную интенсивность отказов:
(ч-1)
(112)
Вычислим вероятность безотказной работы системы СОД в течение 60000 часов:
(113)
(114)
Значение вероятности безотказной работы базового варианта системы СОД величина известная из технической документации и, наряду с другими технико-экономическими показателями, указана в таблице
Для оценки конкурентоспособности необходимо определить положение данного товара в ряду аналогичных и провести их прямое сравнение по важнейшим параметрам.
Характеристики аналогов и СОД приведены в таблице . Необходимо распределить технические и экономические параметры. Для технических параметров нужно расставить коэффициенты весомости. Сравниваемые параметры и их весомость приведены в таблице 6 .
Таблица 6 – Исходные данные для расчета конкурентоспособности
|
САР освещения дороги автомобилем |
Технические параметры |
Экономические параметры |
||||
|
Время регулирования, с |
Вероятность безотказной работы |
Годовые эксплуатационые издержки,руб. |
Стоимость, руб. |
|||
|
СОД |
1.8 |
0.97 |
7382,82 |
36604 |
||
|
AFL |
2,2 |
0.92 |
37476,4 |
46000 |
||
|
AFLS |
2.4 |
0.86 |
48737,75 |
37000 |
||
|
Коэффициент весомости |
70% |
30% |
35% |
65% |
||
Необходимо рассчитать единичные показатели конкурентоспособности по техническим параметрам для каждой модели системы. Расчет единичного параметра производится по формуле:
,
(115)
где Рi – значение параметра прибора;
Pio – наилучшее значение этого же параметра у аналога.
В случае если наилучшее значение параметра является меньшей величиной, то формула примет вид:
(116)

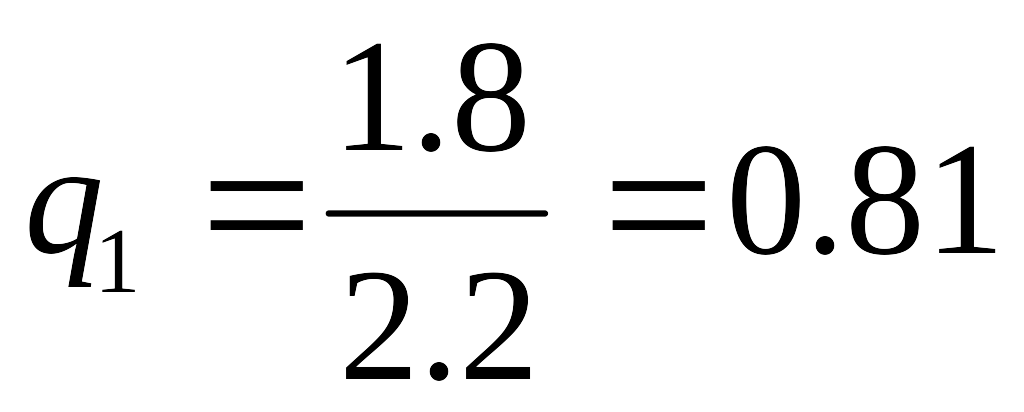

Единичные показатели по техническим параметрам для СОД:
(117)
(118)
Единичные показатели по техническим параметрам для AFL:
(119)
(120)
Единичные показатели по техническим параметрам для AFLS:
(121)
(122)
Расчет единичного показателя по экономическим параметрам производится по следующей формуле:
,
(123)
где еi – наименьшая стоимость устройства;
еio – стоимость сравниваемого аналога.
В случае если наилучшее значение параметра является меньшей величиной, то формула примет вид:
(124)
Для СОД единичный показатель по экономическим параметрам:
(125)
(126)
Для AFL единичный показатель по экономическим параметрам:
(127)
(128)
Для AFLS единичный показатель по экономическим параметрам:
(129)
(130)
Чтобы оценить конкурентоспособность системы необходимо рассчитать групповой показатель по техническим параметрам:
,
(131)
где аi – коэффициент весомости технического параметра.

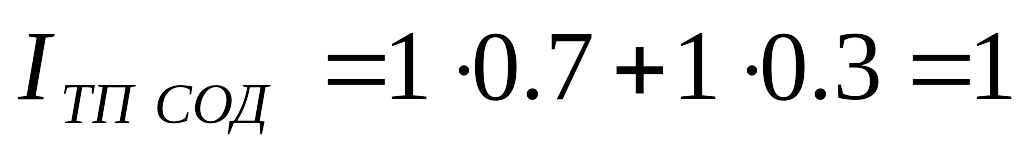

Таким образом, групповой показатель конкурентоспособности по техническим параметрам для СОД:
(132)
Для AFL:
(133)
Для AFLS:
(134)
Диаграмма группового показателя конкурентоспособности по техническим параметрам приведена на рисунке 43 .
Рисунок 43 – Конкурентоспособность по техническим параметрам
Как видно из диаграммы, системы AFL и AFLS уступают по техническим характеристикам СОД. Определим групповой показатель по экономическим параметрам :

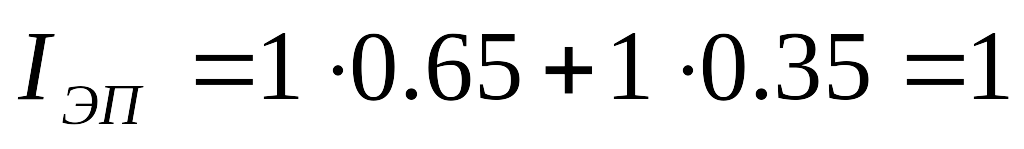

Для СОД групповой экономический показатель равен:
(135)
Для AFL:
(136)
Для AFLS:
(137)
Диаграмма группового показателя конкурентоспособности по экономическим показателям приведена на рисунке 44.
Рисунок 44 – Конкурентоспособность по экономическим параметрам
Для анализа общей конкурентоспособности используется интегральный показатель. Для расчета интегрального показателя используется формула:
,
(138)
где IЭП - показатель конкурентоспособности по экономическим параметрам;
IТП - показатель конкурентоспособности по техническим параметрам.
Для СОД интегральный показатель:
(139)
Для AFL:
(140)
Для AFLS:
(141)
На основе полученных данных построим диаграмму интегрального показателя конкурентоспособности. Ее вид приведен на рисунке 45.
Рисунок 46 – Конкурентоспособность по интегральному показателю
Из проведенных расчетов видно, что стоимость обслуживания и цена новой системы ниже, чем у аналогов. Это связано с тем, что зарубежные аналоги СОД имеют большие издержки на обслуживание системы, связанные с высокими ценами на производственные площади, заработной платой и тарифами на электроэнергию. Кроме того, аналоги уступают СОД по техническим параметрам.
В итоге можно отметить, что СОД – более совершенная и дешевая по стоимости и эксплуатации альтернатива зарубежным приборам.
9 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
9.1 Охрана труда
Охрана труда – это система законодательных актов и соответствующих им социально-экономических, технических и организационных мероприятий, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.
Безопасность труда обеспечивается соблюдением стандартов по безопасности труда, правил по технике безопасности, санитарных норм и правил, инструкций по охране труда. В государственных стандартах сформулироаны требования безопасности к производственным процессам, оборудованию промышленной продукции, средствам защиты работающих, установлены нормы и требования на параметры, характеризующие шум, вибрацию, ультрозвук, запыленность и загазованность воздуха рабочей зоны, электро- и взрывобезопасность, пожарную безопасность.
Разрабатываемый прибор будет эксплуатироваться в автомобиле со следующими геометрическими параметрами:
-длина 4м.;
-ширина 1,5м.;
-высота 1.3м.
При работе с проектируемым прибором человек может подвергаться воздействию механических (вибрации и шума) и электрических (электрического тока, статического электричества, электрического и магнитного полей) факторов - опасных и вредных для здоровья.
9.1.1 Шум и вибрация. Работа проектируемой системы может сопровождаться шумом и вибрациями, источниками возникновения которых являются трубопроводы и трансформаторы.
Шум неблагоприятно воздействует на организм человека, вызывает психические и физиологические нарушения, снижающие работоспособность и создающие предпосылки для общих и профессиональных заболеваний и производственного травматизма.
Поэтому в соответствии с ГОСТ 12.1.003-83 прибор не должен производить шум, превышающий допустимый уровень:
а) при эксплуатации в лабораториях для проведения экспериментальных работ 94 70 дБ (уровень звука 80 дБ);
б) при эксплуатации на постоянных рабочих местах и рабочих зонах в производственных помещениях и на территории предприятий 99 74 дБ (уровень звука 85 дБ).
При уровне звука, создаваемом проектируемым прибором, выше 80 дБ стандарт предписывает зону работы обозначить специальными знаками, а работающих в этой зоне снабдить средствами индивидуальной защиты.
Вредное действие вибрации выражается в виде повышенного утомления, головной боли, боли в суставах, повышения раздражительности, некоторых нарушений координации движений. В отдельных случаях длительное воздействие интенсивных вибраций приводит к развитию вибрационной болезни, вызывающей тяжелые, часто необратимые изменения в центральной нервной и сердечно-сосудистой системах, а также в опорно-двигательном аппарате.
В соответствии с ГОСТ 12.1.012-90 проектируемый прибор относится к группе устройств, являющихся источниками технологической вибрации. При эксплуатации ИП вибрация с частотой 25 Гц не должна превышать амплитуды 0,1 мм при логарифмическом уровне значения виброскорости 92 дБ.
Основным мероприятием для защиты от шума является снижение его в источнике, что достигается высоким качеством изготовления прибора и правильной его эксплуатацией.
Одним из наиболее эффективных способов защиты от вибрации является вибродемпфирование, которое осуществляется:
а) путем введения упругой связи между оборудованием и опорой. Амортизаторы вибраций изготавливают обычно из специальных пружин или резиновых, пластмассовых, капроновых, текстолитовых, деревянных
прокладок;
б) нанесением на колеблющиеся объекты материалов с высоким коэффициентом потерь;
в) жесткие покрытия: твердые пластмассы, рубероид, изолирующий битумизированный войлок, фольга, гидроизол;
г) мягкие покрытия: мягкие пластмассы, пенопласт, технический винипор, отдельные виды пластиков.
Например, для уменьшения вибрации трубопроводов и других деталей, выполненных из стальных листов, используемых в совокупности с разрабатываемым прибором можно применить вибропоглощающие покрытия из резины, пластмасс, мастик, которые рассеивают энергию колебаний.
9.1.2 Микроклимат производственной среды.Микроклимат производственной среды определяется сочетанием температуры, влажности и скорости движения воздуха. Указанные параметры нормируются для рабочей зоны производственного помещения, под которой понимается зона высотой 2 м над уровнем пола.
Проектируемый прибор не является причиной нарушения микроклимата и с данной точки зрения не оказывает вредного воздействия на организм человека.
Согласно проведенному анализу области применения, по ГОСТ 16019-78 прибор по условиям эксплуатации относится к стационарной аппаратуре
1 группы, для которой
температура окружающей среды от tmin = -40С до tmax = +55С;
относительная влажность (при t = 25 С) 80%;
пониженное атмосферное давление Hmin = 61 кПа.
Вышеуказанные данные необходимо принять во внимание при подборе элементов конструкции ИП, особенно при выборе полупроводниковых приборов и микросхем устройства контроля и индикации.
С точки зрения охраны труда проектируемая система должна работать в нормальных условиях при температуре 18 22 С, относительной влажности воздуха 40 60 % и движении воздуха со скоростью 0,1 0,2 м/с.
9.1.3 Пожарная безопасность. Hесовеpшенство констpукции и непpавильность эксплуатации пpибоpов и электpообоpудования пpиводит к пожаpу или взpыву. Согласно ОHТП-24-86 (А,Б,В,Г,Д) помещения по пожаpо- и взpывобезопасности pазделяются на пожаpоопасные и взpывоопасные. Согласно ПУЭ-85 электpические установки pазделяют по пожаpным (П-1, П-2) и взpывоопасным (В-1, В-2) зонам. Пожаpные зоны подpазделяются на четыpе класса, а взpывоопасные на шесть классов. В соответствии с классом пожаpо- и взpывоопасных участков подбиpается соответствующее электpообоpудование. Помещение лабоpатоpии вычислительной техники относится к пожаpоопасным. Поскольку в помещении находятся гоpючие вещества в холодном состоянии (документация, pаспечатки, деpевянная мебель), то его следует отнести к категоpии "В" пожаpоопасных помещений. Класс пожаpоопасности П-1 поскольку в помещении находятся электpоустановки.
