СОДЕРЖАНИЕ

Содержание

2. Теоретические основы проектирования систем горячего водоснабжения.

2.1 Конструирование системы

2.2 Определение расчетных расходов горячей воды

2.3 Определение расчетных тепловых потоков на нужды горячего водоснабжения

2.4 Гидравлический расчет трубопроводов подающей сети системы ГВС

2.5 Подбор счетчика холодной воды

2.6 Определение теплопотерь и циркуляционных расходов в подающих трубопроводах системы горячего водоснабжения

2.7 Гидравлический расчет циркуляционного кольца системы ГВС

2.8 Подбор водоподогревателей

2.9 Подбор насосов

2.10 Расчет и подбор баков-аккумуляторов

3 Примеры расчетов и подбора оборудования системы горячего водоснабжения жилого микрорайона

3.1 Исходные данные для проектирования

3.2 Гидравлический расчет подающих трубопроводов системы горячего водоснабжения микрорайона

3.4 Расчет тепловых потерь и циркуляционных расходов

3.5 Гидравлический расчет трубопроводов циркуляционного кольца

3.6 Тепловой и гидравлический расчет водоподогревателей

3.6.1 Пример расчета кожухотрубного водоподогревателя

3.6.2 Пример расчета пластинчатого водоподогревателя

3.7 Подбор насосов

3.8 Расчет ёмкости бака-аккумулятора

Приложение 1. Основные буквенные обозначения

Приложение 2. Расходы воды и стоков санитарными приборами

Приложение 3. Нормы расхода воды потребителями

Приложение 5. Технические характеристики счетчиков воды

Приложение 6. Номограмма для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего водоснабжения

Приложение 7. Теплопотери трубопроводов системы горячего водоснабжения

Приложение 8. Центробежные насосы типа К

Приложение 10. Технические характеристики скоростных водоподогревателей

Приложение 11. Значения А

Приложение 12. Значения W

Приложение 13. Значения

Приложение 14. Значения коэффициента для систем горячего водоснабжения

Приложение 16. Задание к курсовому проекту.

16.1 Исходные данные для проектирования

16.2. Объем и содержание курсового проекта

16.3. Требования к оформлению курсового проекта

Список литературы

Приложение 4. Значение безразмерных величин в зависимости от величин .

Значения безразмерных величин в зависимости от величин


0,02

0,215

2

1,437

25

8,192

130

32,7

420

96,2

0,03

0,237

3

1,84

30

9,457

140

34,96

440

100,49

0,04

0,256

3,5

2,029

35

10,7

150

37,21

460

104,77

0,05

0,273

4

2,21

40

11,92

160

39,46

480

109,05

0,06

0,289

4,5

2,386

45

13,13

170

41,7

500

113,31

0,07

0,304

5

2,558

50

14,32

180

43,95

520

117,58

0,08

0,318

5,5

2,726

55

14,51

190

46,19

540

121,84

0,09

0,331

6

2,891

60

16,69

200

48,43

560

126,1

0,1

0,343

6,5

3,053

65

17,85

220

52,8

580

130,35

0,2

0,449

7

3,212

70

19,02

240

57,19

600

134,6

0,3

0,543

7,5

3,369

75

20,18

250

59,78

620

138,84

0,4

0,61

8

3,524

80

21,33

260

61,57

640

143,08

0,5

0,687

8,5

3,677

85

22,48

280

65,94

660

147,39

0,6

0,742

9

3,828

90

23,62

300

70,29

680

151,55

0,7

0,803

9,5

3,978

95

24,77

320

74,63

700

155,77

0,8

0,86

10

4,126

98

25,45

340

78,96

720

160

0,9

0,916

15

5,547

100

25,91

360

83,28

740

164,22

1

0,968

18

6,362

110

28,18

380

87,6

760

168,44

1,5

1,215

20

6,893

120

30,44

400

91,9

780

172,66




Приложение 5. Технические характеристики счетчиков воды


Технические характеристики счетчиков воды


Диаметр условного прохода счетчика, мм

Параметры

расход воды, м3

порог чувствительности, м3/ч, не более

Максимальный объем воды

за сутки, м3

гидравлическое сопротивление счетчика S,

Минимальный

Эксплуатационный

Максимальный

15

0,03

1,2

3

0,015

45

14,5

20

0,05

2

5

0,025

70

5,18

25

0,07

2,8

7

0,035

100

2,64

32

0,1

4

10

0,05

140

1,3

40

0,16

6,4

16

0,08

230

0,5

50

0,3

12

30

0,15

450

0,143

65

1,5

17

70

0,6

610

810 10-5

80

2

36

110

0,7

1300

264 10-5

100

3

65

180

1,2

2350

76,6 10-5

150

4

140

350

1,6

5100

13 10-5

200

6

210

600

3

7600

3,5 10-5

250

15

380

1000

7

13 700

1,8 10-5





Приложение 6. Номограмма для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего водоснабжения



Приложение 7. Теплопотери трубопроводов системы горячего водоснабжения

Таблица 7.1 - Теплопотери внутренних трубопроводов системы горячего водоснабжения

Место и способ прокладки

Теплопотери на 1 м трубопровода, Вт, при диаметрах

15

20

25

32

40

50

70

Главные подающие стояки, изолированные

-

-

-

-

19,7

22,2

27,1

Водоразборные стояки без полотенцесушителей, изолированные

11,3

12,6

13,9

15,7

-

-

-

То же с полотенцесушите-лями

-

20,6

24,0

29,3

-

-

-

Водоразборные стояки, неизолированные

24,0

29,6

35,0

43,8

-

-

-

Распределительные трубопроводы (магистрали) и подключающие участки стояков, изолированные:








в подвале, на лестничной клетке

15,7

17,4

19,1

21,9

24,1

27,1

33,2

на теплом чердаке

13,5

15,1

16,6

19,0

20,0

23,4

28,6

на холодном чердаке

19,3

21,5

23,5

26,9

29,7

33,5

40,8

То же, циркуляционные, изолированные:








в подвале

12,6

14,1

15,5

17,6

19,3

21,9

26,7

на теплом чердаке

10,4

11,6

12,8

14,6

16,1

18,1

22,2

на холодном чердаке

16,2

18,1

19,9

22,6

24,9

28,1

32,2

Циркуляционные стояки, изолированные

9,7

11,0

11,9

13,5

15,0

17,0

20,6

То же, неизолированные

21,6

26,7

31,5

39,4

46,4

56,1

78,0


Таблица 7.2 - Теплопотери изолированного трубопровода квартальной сети при различных условиях прокладки

Место и способ прокладки

Теплопотери на 1 м трубопровода, Вт, при диаметрах

40

50

70

80

100

125

150

200

Подающие трубопроводы в канале

21,3

24,0

29,3

32,9

38,0

44,5

43,4

56,3

То же в подвале

24,1

27,1

33,2

37,1

42,9

45,1

50,1

61,0

Циркуляционные трубопроводы в канале

16,6

18,7

22,8

25,7

29,7

34,7

38,0

43,8

То же в подвале

19,3

21,9

26,7

30,0

34,6

40,5

42,9

51,2

Приложение 8. Центробежные насосы типа К


Центробежные насосы типа К


Марка насоса

Производи-тельность, м3

Полный напор, м

Частота вращения колеса, об/мин

Рекомендуемая мощность электродвигателя, кВт

Диаметр рабочего колеса, мм

1 К-6

6-11-14

20-17-14

2900

137

128

1,5 К-6а

5-913

16-14-11

1,7

115

1,5 К-6б

4-9-13

12-11-9

1,0

105

2 К-6

10-20-30

34-31-24

4,5

162

2 К-6а

10-20-30

28-25-20

2,8

148

2 К-6б

10-20-25

22-18-16

2,8

132

2 К-9

11-20-22

21-18-17

2,8

129

2 К-9а

10-17-21

16-15-13

1,7

118

2 К-9б

10-15-20

13-12-10

1,7

106

3 К-6

30-45-70

62-57-44

14-20

218

3 К-6а

30-50-65

45-37-30

10-14

192

3 К-9

30-45-54

34-31-27

7,0

168

3 К-9а

25-85-45

24-22-19

4,5

143

4 К-6

65-95-135

98-91-72

55

272

4 К-6а

65-85-125

82-76-62

40

250

4 К-8

70-90-120

59-55-43

28

218

4 К-8а

70-90-109

48-43-37

20

200

4 К-12

65-90-120

37-34-28

14

174

4 К-12а

60-85-110

31-28-23

14,

163

4 К-18

60-80-100

25-22-19

7,0

148

4 К-18а

50-70-90

20-18-14

7,0

136

6 К-8

110-140-190

36-36-31

1450

28

328

6 К-8а

110-140-180

30-28-25

20

300

6 К-8б

110-140-180

24-22-18

20

275

6 К-12

110-160-200

22-20-17

14

264

6 К-12а

95-150-180

17-15-12

10

240

8 К-12

220-280-340

32-29-25

40

315

8 К-12а

200-250-290

26-24-21

28

290

8 К-18

220-285-360

20-18-15

20

268

8 К-18а

200-260-320

17-15-12

20

250





Приложение 9. Технические характеристики пластинчатых теплообменных аппаратов


Таблица 9.1 - Технические характеристики пластин

Показатель

Тип пластины

0,3р

0,6р

0,5Пр

Габариты (длина x ширина x толщина), мм

1370x300x1

1375x600x1

1380x650x1

Поверхность теплообмена, м2

0,3

0,6

0,5

Вес (масса), кг

3,2

5,8

6,0

Эквивалентный диаметр канала, м

0,008

0,0083

0,009

Площадь поперечного сечения канала, м2

0,0011

0,00245

0,00285

Смачиваемый периметр в поперечном сечении канала, м

0,66

1,188

1,27

Ширина канала, мм

150

545

570

Зазор для прохода рабочей среды в канале, мм

4

4,5

5

Приведенная длина канала, м

1,12

1,01

0,8

Площадь поперечного сечения коллектора (угловое отверстие на пластине), м2

0,0045

0,0243

0,0283

Наибольший диаметр условного прохода присоединяемого штуцера, мм

65 (80)

200

200

Коэффициент общего гидравлического сопротивления

Коэффициент гидравлического сопротивления штуцера

1,5

1,5

1,5

Коэффициенты:




А

0,368

0,492

0,492

Б

4,5

3,0

3,0



Таблица 9.2 – Технические характеристики и основные параметры пластинчатых теплообменных аппаратов


Показатель

Тип пластины

0,3р

0,6р

0,5Пр

Тип аппарата

Разборный

Полуразборный

Расход теплоносителя (не более), м3

50

200

200

Номинальная площадь поверхности теплообмена аппарата, м2, и исполнение на раме:




Консольной (исполнение 1)

От 3 до 10

От 10 до 25

-

Двухопорной (исполнение 2)

От 12,5 до 25

От 31,5 до 160

От 31,5 до 140

Трехопорной с промежуточной плитой (исполнение 3)

-

От 200 до 300

От 160 до 320

Расчетное давление, Мпа (кгс/см2)

1 (10)

1 (10)

1,6 (16); 2,5 (25)

Габарит теплообменников, мм

650x400x1665

605x750x1800

2570x650x1860 (3500)

а)

б)



в) г)

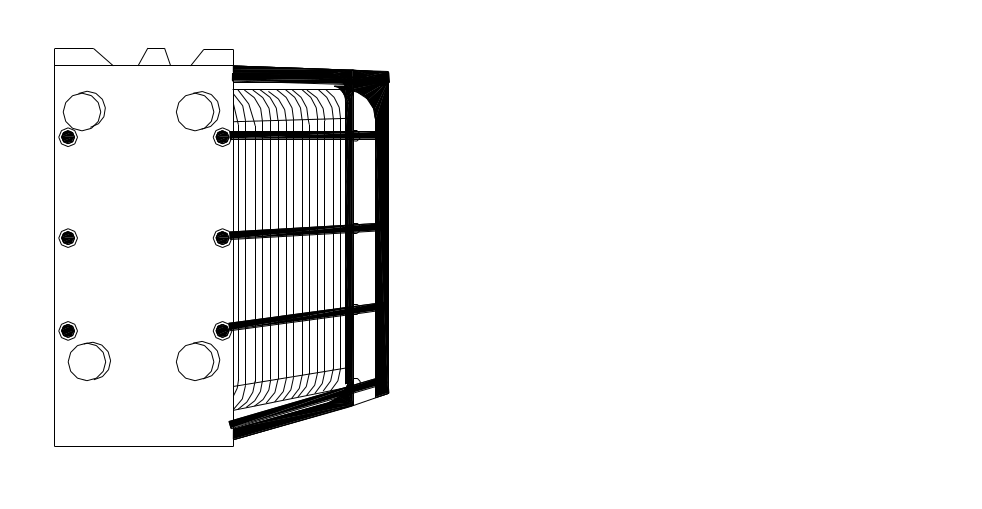

Рис. 9.1Пластинчатый теплообменник на двухопорной раме: а)- фронтальный вид; б)-вид сбоку; в)-общий вид; г)-пластина.
