Для непрерывной спиральной катушечной обмотки (рис 13, 14) по ориентировочному сечению витка П'₂ из сортамента прямоугольного провода (табл. 18) подбирают подходящее сечение из одного — четырех одинаковых сечением проводов.

Обычно некоторому сечению П'₂ в сортаменте обмоточного провода соответствует несколько сечений провода с различным соотношением сторон “а” и “b".

Для получения более компактной конструкции обмотки рекомендуется выбирать из сортамента провода большего сечения при минимальном числе параллельных проводов.

При выборе проводов следует соблюдать условия:

а) общее число катушек, п_кат₂, должно быть четным;

б) число витков в катушке должно быть целым или дробным. В последнем случае знаменатель дроби должен быть равен числу реек по окружности обмотки;

в) число витков в катушке должно быть такое, чтобы витки, служащие для регулирования напряжения, и витки с усиленной изоляцией были размещены в отдельных катушках.

Выбранные размеры проводов записываются так:

Марка провода

× n_в2× ,

где п_в2- число параллельных проводов;

а' = а + ,b’ = b + ,

- толщина изоляции на две стороны (табл. 18).

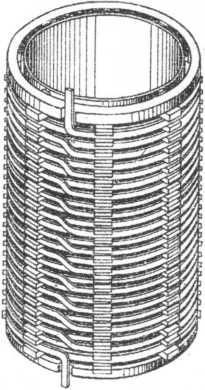

Рис. 13. Непрерывная спиральная катушечная обмотка

Рис 14. Участок непрерывной катушечной обмотки:

1 - прокладка; 2 - рейка.

2.2. Полное сечение витка, мм²

П₂= n_в2· П₂''

где П₂"-сечение одного голого провода из табл. 18.

2.3. Уточненная плотность тока

J₂ =

Полученное значение плотности тока применяется в дальнейших расчетах

2.4. Предварительное число катушек определяется по формуле:

а) когда каналы выполняют между всеми катушками (рис. 3, б)

n_ка_m₂=

б) для сдвоенных катушек с шайбами между катушками и с каналами между двойными катушками (рис. 3, в)

n_кат2=

где = =.

2_ш =1 мм

h_k — масляный канал (гл. III разд. 4).

2.5. Предварительное число витков в катушке

W_кат2 = .

2.6. Далее детально конструируют обмотку ВН. Она имеет, как правило, три типа катушек (рис. 15):

а) регулировочные В;

б)основные катушки Г;

в)катушки с усиленной изоляцией Д.

Число катушек с усиленной изоляцией выбирается по рекомендациям раздела 5 главы III. Высота катушек В и Г с изоляцией принимаются одинаковыми. Катушки Д за счёт усиленной изоляции имеют большую высоту b'.

2 катушки Д 2 катушки Д

Х катушек Г У катушек В Х катушек Г

2 Канал по...См канал hкр см 2 канала по...См

Рис. 15. Схема размещения катушек обмотки ВН

2.7.Осевой размер обмотки (высота обмотки), см,

а) для обмотки с каналами между всеми катушками

б) для обмотки с шайбами в двойных и с каналами между двойными катушками

Величину высоты катушки и каналов подставляют в формулы в см.

Высота масляного канала h_кр, в месте разрыва обмотки и размещения регулировочных витков выбирается по условиям электрической прочности изоляции (гл. III разд. 4).

Коэффициент k, учитывающий усадку изоляции после сушки и опрессовки обмотки, принимается k = 0,94 0,96

2.8. Радиальный размер обмотки, см,

а₂ = а' n_в2w_кат2· 10^-1

где w_Kam ₂ - число витков катушки, дополненное до ближайшего большего целого числа.

2.9. Внутренний диаметр обмотки, см

D₂' = D₁'' + 0,2 a₁₂,

где a_l₂ — минимально допустимое изоляционное расстояние между обмотками НН и ВН (табл. 8).

2.10. Наружный диаметр обмотки, см

D₂'' = D₂'' + 2 a₂,

2.11. Расстояние между осями соседних стержней, см

С = D₂'' + a₂₂· 10^-1,

где а₂₂ — минимально допустимое изоляционное расстояние между обмотками ВН соседних стержней (табл. 8).

2.12. Охлаждаемая поверхность обмотки, м²,

а) при наличии радиальных каналов между всеми катушками

П₀₂ =2 сk п_кат2 (D'₂+ а₂)(а₂ +b' · 10^-1) ·10 ^-4;

б) при наличии радиальных каналов только между двойными катушками

П₀₂ = сk п_кат2 (D'₂+ а₂)(а₂ +2b · 10^-1) ·10 ^-4.

В этих формулах коэффициент к равен 0,75 и учитывает закрытые части поверхности обмотки изоляционными деталями.

Глава 7

ОПРЕДЕЛЕНИЕ ПОТЕРЬ КОРОТКОГО ЗАМЫКАНИЯ

Потери в обмотках и отводах рассчитываются для рабочей температуры обмоток + 75 С. Отклонение расчетных потерь короткого замыкания от заданных не следует допускать более + 5%.

Масса обмотки НН, кг,

а) медная обмотка

G_M₁ = 28 ·10 ^-5· с · w₁· ;

б) алюминиевая обмотка

G_А1 = 8,47 ·10 ^-5· с · w₁· ;

Масса обмотки ВН, кг,

а) медная обмотка

G_M₂ = 28 ·10 ^-5· с · w₂· ;

б) алюминиевая обмотка

G_M₂ = 8,47 ·10 ^-5· с · w₂· ;

В этих формулах:

с - число стержней, с =3;

П - сечение витка соответствующей обмотки, мм²;

D'_j,D"_j- внутренний и наружный диаметры обмоток, см;

w₂ — число витков обмотки ВН при номинальном напряжении.

Коэффициент добавочных потерь k_Д, который зависит от геометрических размеров проводников обмоток и их расположения по отношению к полю рассеяния трансформатора, определяется для каждой обмотки:

а) для прямоугольного провода

k_Д = 1 + а⁴·β · ;
