6.3.2 Титульный лист и задание включают в общую нумерацию страниц пояснительной записки. На титульном листе номер не ставят.

6.3.3 Номер страницы проставляют справа в нижней части листа с соблюдением правого поля, без точки. На листах с альбомной ориентацией текста местоположение номера не меняют.

6.3.4 Страницы с рисунками и таблицами, расположенные на отдельных листах, необходимо включать в общую нумерацию. Если рисунок (таблица) расположен на листе формата А3, его следует учитывать как одну страницу.

6.4 Нумерация разделов, подразделов, пунктов и подпунктов

пояснительной записки

6.4.1  Разделы (главы) должны иметь порядковую нумерацию в пределах всего текста, за исключением приложений, и обозначаться арабскими цифрами без точки, например: 1, 2, 3 и т. д.

Структурные элементы «РЕФЕРАТ», «ОГЛАВЛЕНИЕ», «ВВЕДЕНИЕ», «НОРМАТИВНЫЕ ССЫЛКИ», «ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ» не нумеруются.

6.4.2 Разделы могут состоять из одного или нескольких подразделов. Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделённых точкой; в конце номера подраздела точка не ставится, например: 1.1, 1.2, 1.3 и т. д.

Подразделы могут состоять из одного или нескольких пунктов. В кон-це номера пункта точка не ставится. Например: 1.1.1, 1.1.2, 1.1.3 и т. д.

Если документ не имеет подразделов, то нумерация пунктов в нём должна быть в пределах каждого раздела, и номер пункта должен состоять из номеров раздела и пункта, разделённых точкой.

Если текст пояснительной записки подразделяют только на пункты, их следует нумеровать, за исключением приложений, порядковыми номерами в пределах всей пояснительной записки.

Если раздел или подраздел имеет только один пункт, или пункт имеет один подпункт, то нумеровать этот пункт или подпункт не следует.

6.4.3 Пункты при необходимости могут быть разбиты на подпункты, которые должны иметь порядковую нумерацию в пределах каждого пункта, например: 1.1.1.1, 1.1.1.2, 1.1.1.3 и т. д.

6.4.4 Внутри пунктов или подпунктов могут быть приведены перечисления.

Перед каждой позицией перечисления следует ставить дефис, а текст начинать со строчной буквы после пробела.

Пример:

- ________________________;

- ________________________.

При необходимости ссылки в тексте документа на одно из перечислений, перед каждой позицией перечисления следует ставить строчную букву (за исключением ё, з, о, ч, ь, й, ы, ъ) со скобкой, а текст начинать со строчной буквы после пробела. Для дальнейшей детализации перечислений необходимо использовать арабские цифры со скобкой, а запись производить с двойного абзацного отступа.

Пример:

а) ________________________;

б) ________________________;

1) _________________________;

2) _________________________;

в) _________________________.

6.4.5 Каждый подраздел, пункт, подпункт или перечисление записывают с абзацного отступа. Пример оформления приведён в Приложении Е.

6.5 Иллюстрации

6.5.1 Любое графическое изображение материала (рисунок, эскиз, схема, фотография, диаграмма, график, компьютерная распечатка, фрагмент ксерокопии, технический рисунок, фрагмент листинга программы и т. д.) в пояснительной записке считается иллюстрацией и обозначается по тексту как рисунок.

6.5.2 Иллюстрации могут быть в ручном и компьютерном исполнении, в том числе и цветные. На все иллюстрации должны быть даны ссылки в тексте пояснительной записки.

6.5.3 Количество иллюстраций в пояснительной записке определяется ее содержанием. Нельзя включать в пояснительную записку иллюстрации, не соответствующие излагаемой теме, не связанные с текстом, дублирующие одна другую и включаемые только с целью «украшения», «оживления» и «расширения кругозора».

6.5.4 Не допускается применение рисунков, схем, чертежей и прочих материалов, вырезанных из книг, журналов, отчетов и т. д.

6.5.5 Иллюстрации могут быть расположены как по тексту документа, так и в конце его. При размещении иллюстрации по тексту, её следует располагать в документе непосредственно после текста, в котором она упоминается впервые, или на следующей странице.

6.5.6 Крупные рисунки допускается размещать на отдельной странице, и, при необходимости, вдоль длинной стороны листа.

6.5.7 Иллюстрации размером формата больше А3 размещаются в приложении и складываются до формата пояснительной записки.

6.5.8 Фотоснимки размером формата меньше А4 должны быть наклеены на стандартный лист белой бумаги.

6.5.9 Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД, ЕСПД и СПДС.

6.5.10 Иллюстрации в тексте пояснительной записки следует обозначать арабскими цифрами, применяя сквозную нумерацию. Например: Рисунок 1, Рисунок 2, Рисунок 3 и т. д.

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например: Рисунок 1.1, Рисунок 1.2 и т. д.

Если рисунок один, то он обозначается «Рисунок 1».

6.5.11 Для обозначения иллюстраций каждого приложения применяют отдельную нумерацию арабскими цифрами с добавлением перед цифрой обозначения приложения с точкой. Например: Рисунок А.3, Рисунок Б.1 и т. д.

6.5.12 При ссылках на иллюстрации в тексте работы следует указывать их обозначение. Например: «…в соответствии с рисунком 2» – при сквозной нумерации; «…в соответствии с рисунком 1.2» – при нумерации в пределах раздела; «…в соответствии с рисунком А.3» – для иллюстраций, которые расположены в приложении.

6.5.13 Иллюстрации должны иметь наименование и, при необходимости, пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных. Точку в конце наименования рисунка не ставят.

Пример:

Рисунок 1 – Детали прибора

Подпись к рисунку должна быть выполнена без абзацного отступа и выровнена по центру. Ширина текста подписи должна соответствовать ширине рисунка.

Поясняющие данные оформляют в подбор (не столбцом) и выравнивают по центру. Одну позицию от другой позиции отделяют точкой с запятой. Номера позиций указывают без скобок и отделяют от соответствующих им расшифровок знаком тире.

Основные требования к подрисуночной подписи: точность, ясность краткость и необходимая полнота; соответствие основному тексту и иллюстрации.

Все цифровые (буквенные) обозначения на иллюстрации должны быть объяснены или в подрисуночной подписи, или в тексте пояснительной записки.

6.5.14 Следует добиваться максимального упрощения иллюстраций. На иллюстрациях желательно выделять те места, которые непосредственно связаны с темой. Остальные детали, по возможности, максимально упрощать или удалять. Все надписи, загромождающие чертеж, рисунок, график или схему, необходимо переносить в текстовую часть или подрисуночную подпись.

6.5.15 На иллюстрации с изображением составных частей изделия должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации; номера позиций располагают в возрастающем порядке, за исключением повторяющихся позиций, а для электро- и радиоэлементов – позиционные обозначения, установленные в схемах данного изделия.

Исключение составляют электро- и радиоэлементы, являющиеся органами регулировки или настройки, для которых (кроме номера позиции) дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, позиционное обозначение и надписи на соответствующей планке или панели.

Допускается, при необходимости, номер, присвоенный составной части изделия на иллюстрации, сохранять в пределах документа.

Для схем расположения элементов конструкций и архитектурно-строительных чертежей зданий (сооружений) указывают марки элементов.

При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита.

6.5.16 На приводимых в документе электрических схемах около каждого элемента указывают его позиционное обозначение, установленное соответствующими стандартами, и, при необходимости, номинальное значение величины.

6.5.17 Оси координат – оси абсцисс, ординат и аппликат – вычерчивают сплошными линиями толщиной около 0,3 мм. Толщину линий сетки следует выдерживать примерно равной половине толщины линий осей координат.

6.5.18 Диаграммы для информационного изображения функциональных зависимостей допускается выполнять без шкал значений величин в соответствии с рисунком 1.

6.5.19 В диаграмме без шкал оси координат следует заканчивать стрелками, указывающими направления возрастания значений величин.

Допускается применять такие стрелки также и в диаграммах со шкалами – за пределами шкал в соответствии с рисунком 2.

6.5.20 Масштаб, который может быть разным для каждого направления координат, выражается шкалой значений откладываемой величины.

6.5.21 В качестве шкалы следует использовать координатную ось или линию координатной сетки, которая ограничивает поле диаграммы.

Рисунок 1 – Пример информационного изображения зависимостей

6.5.22 В диаграммах, изображающих несколько зависимостей различных переменных, допускается использовать в качестве шкал как координатные оси, так и линии координатной сетки, ограничивающие поле диаграммы или (и) прямые, расположенные параллельно координатным осям в соответствии с рисунком 3.

1

1 – без смазки; 2 – олеат кальция; 3 – графит с жиром;
4 – маловязкое масло

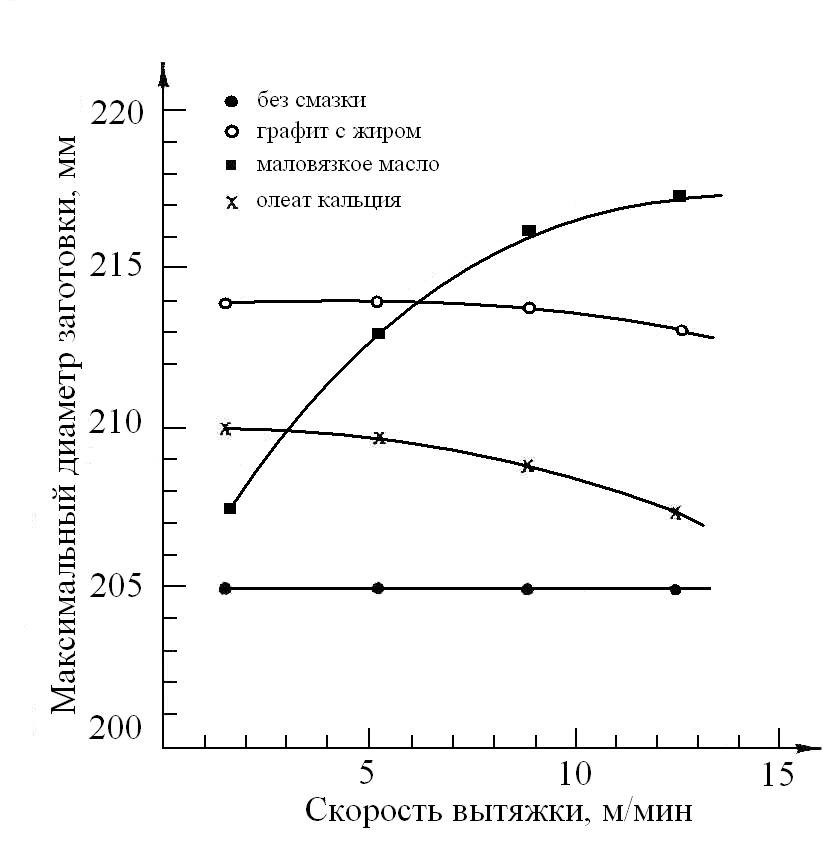

Рисунок 2 – Пример оформления шкал на осях координат

6.5.23 Координатные оси как шкалы значений изображаемых величин должны быть разделены на графические интервалы одним из следующих способов:

- делительными штрихами, в соответствии с рисунком 2;

- координатной сеткой, в соответствии с рисунком 3;

- сочетанием координатной сетки и делительных штрихов, в соответствии с рисунком 3.

Шкалы, расположенные параллельно координатной оси, следует разделять только делительными штрихами, в соответствии с рисунком 3.

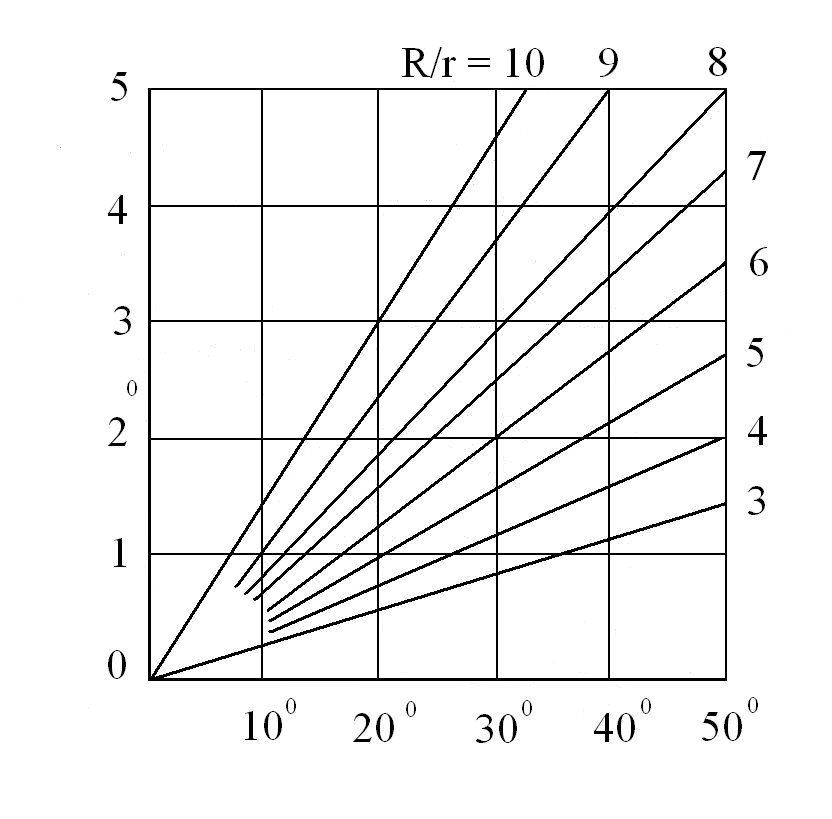

Рисунок 3 – Пример оформления диаграммы

для нескольких зависимостей различных переменных

6.5.24 Графический интервал (расстояние между делительными штрихами или (и) линиями координатной сетки) следует выбирать с учетом удобства отсчета.

6.5.25 Рядом с делениями сетки или делительными штрихами, соответствующими началу и концу шкалы, должны быть указаны соответствующие числа (значения величин). Если началом отсчета шкал является нуль, то его следует указывать один раз у точки пересечения шкал. Частоту нанесения числовых значений и промежуточных делений шкал выбирают с учетом удобства пользования диаграммой.

Делительные штрихи, соответствующие кратным графическим интервалам, допускается удлинять в соответствии с рисунком 2.

6.5.26 Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально в соответствии с рисунками 2, 3. Многозначные числа предпочтительно выражать как кратные 10ⁿ, где n – целое число. Коэффициент 10ⁿ следует указывать для данного диапазона шкалы.

6.5.27 Пучок линий, выходящих из одной точки или пересекающихся в одной точке под небольшими углами, следует вычерчивать у места пересечения в соответствии с рисунком 4, линии не доводить до точки пересечения, за исключением крайних.

6.5.28 Точки диаграммы, полученные путем измерения или расчетов, допускается обозначать графически, например маркером в виде кружка, крестика и т. п., в соответствии с рисунком 2.

6.5.29 На осях графиков и диаграмм следует писать наименования или принятые условные обозначения величин с указанием их единиц.

6.5.30 Текстовое наименование оси следует размещать у середины шкалы с ее внешней стороны параллельно оси, в соответствии с рисунком 2, а при использовании принятых условных обозначений – горизонтально в конце шкалы после последнего числа, в соответствии с рисунком 3.

При недостатке места допускается на оси ординат располагать единицы под обозначением переменной величины, в соответствии с рисунком 3. Запятая после обозначения величины в этом случае не ставится.

В диаграмме без шкал обозначения величин следует размещать вблизи стрелки, которой заканчивается ось, в соответствии с рисунком 1.

о

Рисунок 4 – Пример оформления пучка линий,

выходящих из одной точки

6.5.31 В случаях, если на общей диаграмме изображаются две или более функциональные зависимости, у линий, отражающих зависимости, допускается проставлять наименования или (и) символы величин, в соответствии с рисунком 3, или порядковые номера, в соответствии с рисунком 2. Символы и номера должны быть разъяснены в подрисуночной подписи.

6.5.32 Единицы плоских углов (градусы, минуты, секунды) следует наносить один раз – у последнего числа шкалы. При необходимости допускается наносить их у каждого числа шкалы, в соответствии с рисунком 4.

6.5.33 Круговая диаграмма или гистограмма может иметь поясняющую часть (текстовую, графическую), разъясняющую примененные в диаграмме обозначения и размещаемую на свободном месте поля диаграммы, в соответствии с рисунками 5 и 6.

6.5.34 Пересечение надписей и линий осей не допускается. При недостатке места следует прерывать линию.

Рисунок 5 – Пример оформления круговой диаграммы

1, 2, 3 – целлюлоза соответственно после варки, после промывки

и после отбелки; 4 – товарная целлюлоза;

– традиционная технология; – усовершенствованная технология

Рисунок 6 – Пример оформления гистограммы

6.5.35 Технический рисунок в аксонометрии рекомендуется выполнять в изометрии или диметрии.

6.5.36 Многоцветные иллюстрации допускается использовать в основном для сложных рисунков, если для выделения отдельных элементов иллюстраций обойтись одним цветом затруднительно.

Цветные линии должны быть одинаковыми по толщине. Количество цветов на иллюстрации должно быть минимальным (не более пяти, включая чёрный). На схемах при недостатке цветов следует использовать различные типы линий.

Все надписи и обозначения на многоцветных иллюстрациях следует выполнять только черным цветом. Расшифровка принятых цветов и типов линий приводится в подрисуночной подписи.

6.6 Формулы

6.6.1 Уравнения и формулы (математические, химические и т. п.) следует выделять из текста, располагая их с абзацного отступа в отдельные строки. Выше или ниже каждой формулы или уравнения должно быть оставлено по одной свободной строке (8 мм).

6.6.2 Уравнения и формулы включаются в предложение как его равноправный элемент. Поэтому в конце уравнения и в тексте перед ним знаки препинания расставляют в соответствии с правилами пунктуации, без нарушения грамматической структуры фразы. Двоеточие перед уравнением (формулой) ставят лишь в тех случаях, когда оно необходимо по правилам пунктуации:
