6.9.19 Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами, заменяют кавычками. Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками. Если предыдущая фраза является частью последующей, то допускается заменить её словами «То же» и добавить дополнительные сведения. При наличии горизонтальных линий текст необходимо повторить.

6.9.20 Не допускается заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначения марок материала и типоразмеров изделий, обозначения нормативных документов.

6.9.21 При отсутствии отдельных данных в таблице следует ставить прочерк (тире), если данные не могут быть получены, или многоточие, если данные еще неизвестны.

6.9.22 При указании в таблицах последовательных интервалов чисел, охватывающих все числа ряда, их следует приводить: «От …
до … включ.», «Св. … до … включ.».

В интервале, охватывающем числа ряда, между крайними числами ряда в таблице допускается ставить тире.

Пример:

Таблица 7 – Основные параметры зенкера

В миллиметрах

Диаметр	C	C1	R	h	h1	S	S1
От 10 до 11 включ.	3,17	–	–	3,0	0,25	1,00	–
Св. 11 « 12 «	4,85	0,14	0,14	3,84	–	1,60	6,75
« 12 « 14 «	5,50	4,20	4,20	7,45	1,45	2,00	6,90

Таблица 8 – Применение сталей и сплавов

Марка	Назначение
0Х18Н10	Трубы, теплообменники, патрубки, коллекторы выхлопных систем, электроды искровых свечей
08Х18Н10Т	То же
12Х18Н10Т	»
09Х15Н810	Для изделий, работающих в атмосферных условиях
07Х6Н6	То же без дельтаферрита

6.9.23 В таблицах при необходимости применяют ступенчатые полужирные линии для выделения диапазона, отнесенного к определенному значению, объединения позиций в группы и указания предпочтительных числовых значений показателей, которые обычно расположены внутри ступенчатой линии, или для указания, к каким значениям граф и строк относятся определенные отклонения. При этом в тексте должно быть приведено пояснение этих линий.

Пример:

Таблица 9 – Линейная плотность труб различного диаметра, кг/м

Наружный диаметр, мм	Толщина стенки, мм
	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5
32	2,14	2,46	2,76	3,05	3,32	3,59	3,94	4,31
38	2,58	2,97	3,35	3,71	4,06	4,40	4,73	5,04
42	2,88	3,32	3,74	4,16	4,65	4,95	5,32	5,69
45	3,07	3,58	4,04	4,49	4,93	4,35	5,77	6,17
50	3,47	4,01	4,53	5,04	5,04	6,03	6,51	6,97
54	3,77	4,35	4,93	6,04	6,04	6,57	7,10	7,61

---

6.9.24 Числовые значения и текст располагают на уровне первой строки наименования показателя в боковике.

Пример:

Таблица 10 –Полиэтиленовая пленка

Показатель	Характеристика	Метод испытания
1 Внешний вид 2 Разрушающее напряжение при растяжении, МПа, не менее	Гладкая, однородная с равнообрезанными краями 12,8	По ТУ 52–82 По ГОСТ 14236–85

6.9.25 Примечания необходимы для пояснения или справочных данных к содержанию таблицы.

Примечания не должны содержать требований.

Примечания следует помещать непосредственно в таблице и приводить с прописной буквы с абзацного отступа. Если примечание одно, то после слова «Примечание» ставят тире и текст примечания пишут тоже с прописной буквы.

Одно примечание не нумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами.

Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы.

Пример:

Примечание – _________________________.

Примечания:

1 – _________________.

2 – _________________.

Пример:

Таблица 11 – Длина винта

В миллиметрах

Номинальное значение	Предельное отклонение
(18)	±0,43
20	±0,52
(21)
25
…	…
Примечание – Размеры, заключенные в скобки, применять не рекомендуется.

6.9.26 Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим, если они относятся к одному показателю. В одной графе должно быть соблюдено, как правило, одинаковое количество десятичных знаков для всех значений величин.

6.9.27 При необходимости указания в таблице предпочтительности применения определенных числовых значений величин (или типов, марок и других характеристик изделий) допускается применять условные отметки с пояснением их в тексте документа.

Для выделения предпочтительной номенклатуры или ограничения применяемых числовых значений (или типов, марок и других характеристик изделий) допускается заключать в скобки те значения, которые не рекомендуются к применению или имеют ограничительное применение, поясняя в примечании значение скобок.

6.9.28 Вертикальную графу «Примечание» включать в таблицу не рекомендуется. Она допустима лишь в тех случаях, когда содержит данные, относящиеся к большинству строк таблицы. Если в таблице необходимы примечания лишь к отдельным строкам или примечания, не относящиеся непосредственно к приводимым в ней данным, такие примечания следует помещать под таблицей в отдельной строке или в виде сносок.

6.9.29 Подзаголовок «Итого» как в боковике, так и в заголовке таблицы, относится к частным, промежуточным итогам, а заголовок «Всего» – к суммирующим частные итоги.

6.9.30 В таблицах не допускаются пустые (незаполненные) графы и графы с постоянными (повторяющимися) числовыми значениями величин. Такие графы следует из таблицы исключать, а постоянные числовые значения вносить в текст пояснительной записки.

---

6.9.31 При наличии в работе небольшого по объёму цифрового материала его нецелесообразно оформлять таблицей, а следует давать текстом, располагая цифровые данные в виде колонок.

Пример:

Предельные отклонения размеров профилей всех номеров, %:

по высоте …………………..……………… ±2,5

по ширине полки …………..……………… ±1,5

по толщине стенки …………..…………… ±0,3

по толщине полки ……………..…………. ±0,3

6.10 Сокращения

6.10.1 Перечень допускаемых сокращений слов установлен ГОСТ 2.316–68, ГОСТ 7.12–93.

При необходимости применения условных обозначений, изображений или знаков, не установленных действующими стандартами, их следует пояснять в тексте или в структурном элементе «ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ».

6.10.2 В тексте пояснительной записки и подписях под иллюстрациями допускается применение общепринятых в русском языке сокращений слов и словосочетаний, которые обычно употребляются в конце фраз после перечисления:

т. е. – то есть и др. – и другие

и т. д. – и так далее и пр. – и прочие

и т. п. – и тому подобное

6.10.3 Не допускаются сокращения:

т. к. – так как м. б. – может быть

т. н. – так называемое вм. – вместо

т. о. – таким образом напр. – например

т. ч. – так что ур-ние – уравнение

п. ч. – потому что ф-ла – формула

Не допускается сокращать один и тот же термин по-разному или писать его в одном месте полностью, а в другом сокращенно.

6.10.4 Сокращение обозначается точкой.

6.10.5 Прописные и строчные буквы, а также точки применяются в сокращениях в соответствии с правилами грамматики русского языка.

6.10.6 Сокращения сложных терминов, образованные из начальных букв входящих в термин слов, пишут строчными буквами.

Пример:

в.м.т. – верхняя мертвая точка

ц.в.д. – цилиндр высокого давления

ц.н.д. – цилиндр низкого давления

ц.т. – центр тяжести

н.ч. – низкая частота

т.в.ч. – ток высокой частоты

Без точек пишут: кпд (или КПД), эдс (или ЭДС), вуз, нэп.

6.10.7 Сокращенные названия учреждений, предприятий, марки изделий, машин, аппаратов и материалов, состоящие из начальных букв слов, входящих в название, пишут прописными буквами без точек и кавычек.

Пример:

НИИ – научно-исследовательский институт

ЦБК – целлюлозно-бумажный комбинат

СМЗ – Соломбальский машиностроительный завод

АГТУ – Архангельский государственный технический университет

ТРД – турбореактивный двигатель

Из сокращенных названий учреждений и предприятий следует употреблять только общепринятые и широко используемые сокращения. Малоизвестные сокращения надо обязательно расшифровывать при первом упоминании.

6.10.8 Цифры в марках изделий отделяют от буквенных сокращений дефисом, если цифра стоит после букв, и пишут слитно с буквами, если цифры предшествуют буквам.

Пример:

автомобиль ЗИЛ-130; модель 1К62.

В марках материалов буквенные сокращения и цифровые знаки пишут слитно.

---

Пример:

алюминиевый сплав Д16.

6.10.9 Слово год после дат сокращают, оставляя одну букву с точкой (г.), после нескольких дат, во множественном числе, ставят две буквы и точку между ними не ставят (гг.).

Пример:

в 1978 г.; в 1991–1995 гг.

6.10.10 Слова «рубли» и «копейки» сокращаются как «руб.» и «коп.», если они употребляются отдельно, и «р.» и «к.» – в смешанном именованном числе.

Пример:

125 р. 50 к.; 425 руб.; 50 коп.

6.10.11 Слова «тысячи», «миллионы» и «миллиарды» при цифрах сокращаются как «тыс.», «млн», «млрд».

Пример:

6 тыс.; 23 млн; 4 млрд

6.11 Блок-схемы

6.11.1 Для иллюстрации работы программ, баз данных, написанных на любом языке программирования, а также работы систем применяются блок-схемы, которые являются рисунками и выполняются в соответствии с правилами для оформления иллюстраций. Оформление блок-схем осуществляется по ГОСТ 19.701–90.

6.11.2 Схемы алгоритмов, программ, данных и систем (далее – схемы) состоят из символов, имеющих заданное значение, краткого пояснительного текста и соединяющих линий.

6.11.3 Основной символ используется в тех случаях, когда точный тип (вид) процесса или носителя данных неизвестен или отсутствует необходимость в описании фактического носителя данных.

6.11.4 Специфический символ используется в тех случаях, если известен точный тип (вид) процесса или носителя данных или если необходимо описать фактический носитель данных.

6.11.5 Блок-схемы могут быть выполнены в ручном и компьютерном исполнении.

6.11.6 Блок-схема составляется для каждой программы и подпрограммы в виде отдельного рисунка.

6.11.7 Каждая блок-схема начинается и заканчивается терминатором.

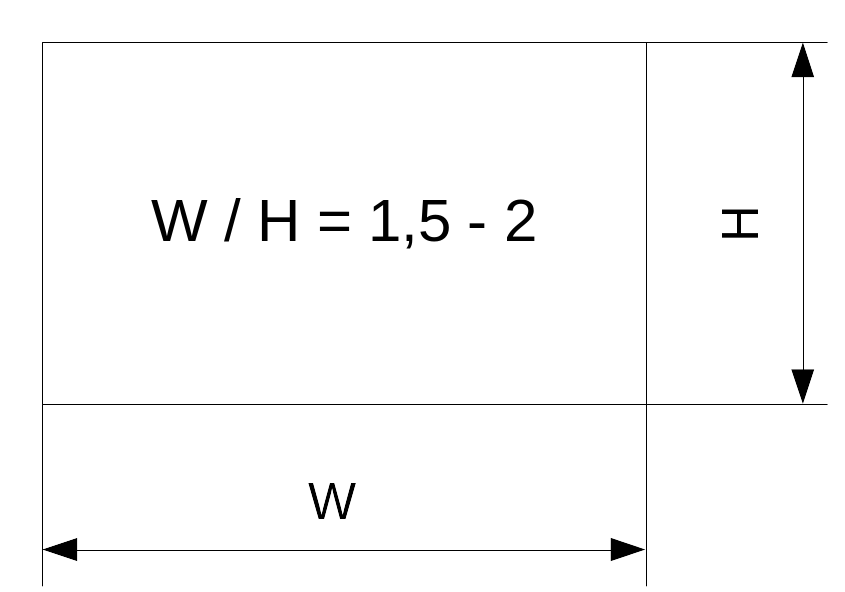

6.11.8 Размеры всех символов, кроме символов разделителя и терминатора, должны быть одинаковыми. Размеры символа в соответствии с рисунком 8 должны находиться в соотношении W / H = 1,5; рекомендуется также соотношение W / H = 2. Символы не должны накладываться друг на друга.

W / H = 1,5–2

W

Рисунок 8 – Размеры символов

6.11.9 Символы должны быть расположены горизонтально, повороты не допускаются. Символы могут включать поясняющий текст. Текст может быть обозначен как на языке программирования в виде команд, так и на русском языке, также разрешается включать в него математические символы.

6.11.10 Минимальный объем текста, необходимого для понимания функции, следует помещать внутри данного символа. Текст должен записываться слева направо и снизу вверх независимо от направления потока. Если объем текста, помещаемого внутри символа, превышает его размеры, следует использовать символ комментария в соответствии с рисунком 9.

Рисунок 9 – Использование комментария

6.11.11 Если использование символов комментария может запутать или нарушить ход схемы, текст следует помещать на отдельном листе и давать перекрестную ссылку на символ.

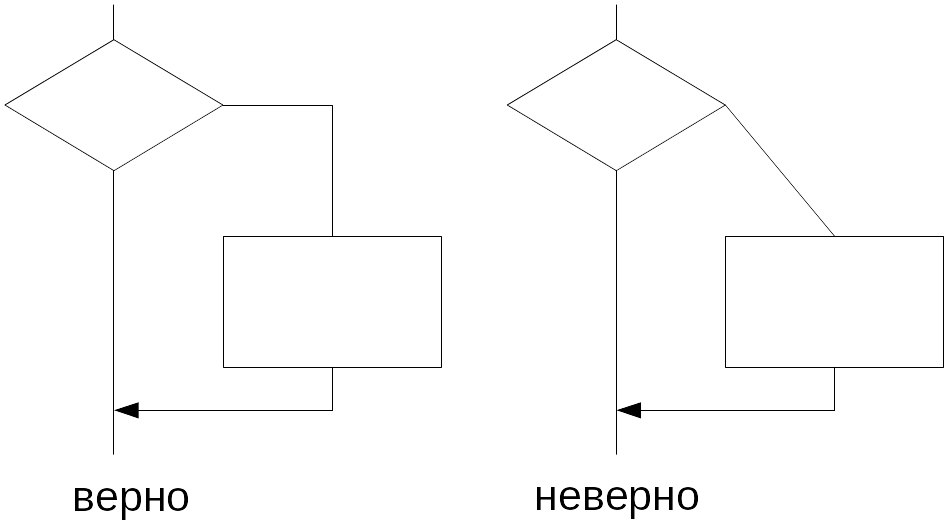

6.11.12 Потоки данных или потоки управления в схемах показываются линиями. Направление потока слева направо и сверху вниз считается стандартным. Линии потоков должны быть параллельны границам листа в соответствии с рисунком 10.

---

Правильно	Неправильно

Рисунок 10 – Расположение линий потоков

6.11.13 В случаях, если необходимо внести большую ясность в схему (например, при соединениях), на линиях используются стрелки. Если поток имеет направление, отличное от стандартного, стрелки должны указывать это направление.

6.11.14 В схемах следует избегать пересечения линий. Пересекающиеся линии не имеют логической связи между собой, поэтому изменения направления в точках пересечения не допускаются. На схемах пересечение линий показывается в соответствии с рисунком 11.

6.11.15 Две и более входящие линии могут объединяться в одну исходящую линию. Если две и более линии объединяются в одну линию, место объединения должно быть смещено в соответствии с рисунком 12.

Рисунок 11 – Пересечение линий	Рисунок 12 – Объединение линий

6.11.16 Линии в схемах должны подходить к символу либо слева, либо сверху, а исходить либо справа, либо снизу. Линии должны быть направлены к центру символа.

6.11.17 При необходимости линии в схемах следует разрывать для избежания излишних пересечений или слишком длинных линий, а также, если схема расположена на нескольких страницах. Для этих целей используются соединители.

6.11.18 Ссылки к страницам могут быть приведены совместно с символом комментария для их соединителей.

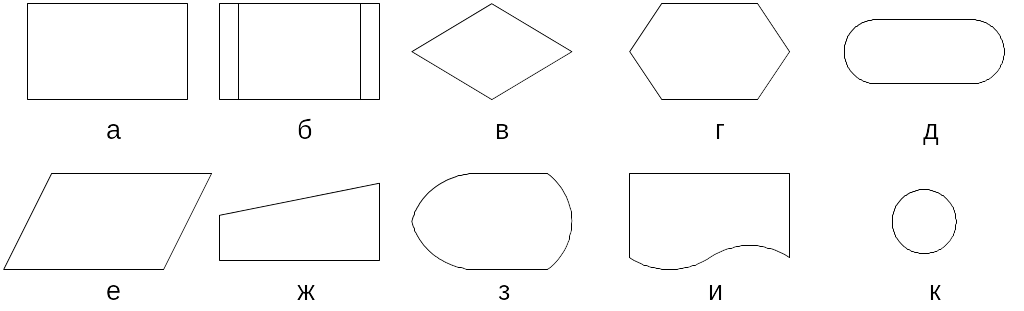

6.11.19 К использованию рекомендуются символы в соответствии с рисунком 13.

а

б

в

г

д

е

ж

з

и

к

а – процесс; б – предопределенный процесс; в – решение;

г – подготовка; д – терминатор; е – данные; ж – ручной ввод;

з – дисплей; и – документ; к – соединитель

Рисунок 13 – Символы, рекомендуемые к использованию в блок-схемах

6.11.20 Несколько выходов из символа следует показывать в соответствии с рисунком 14:

- несколькими линиями от данного символа к другим символам;

- одной линией от данного символа, которая затем разветвляется в соответствующее число линий.

3 выхода	Более 3 выходов
Правильно		Неправильно

Рисунок 14 – Несколько выходов из символа

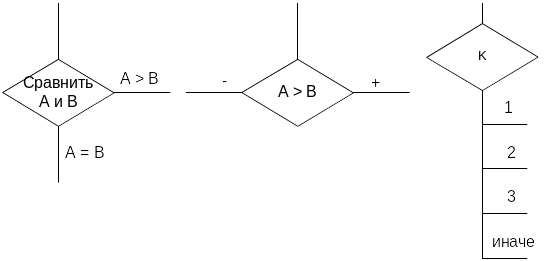

6.11.21 Каждый выход из символа должен сопровождаться соответствующими значениями условий (рисунок 15), чтобы показать логический путь, который он представляет, с тем чтобы эти условия и соответствующие ссылки были идентифицированы.

Иначе

Рисунок 15 – Демонстрация логического пути

6.11.22 При использовании полной или неполной развилки «ЕСЛИ условие ТО действия1 ИНАЧЕ действия2» (IF … Then … Else …) в качестве подписей допускаются соответственно: Ложь и Истина, False и True, Нет и Да, No и Yes, – и +, 0 и 1.

6.11.23 Для изображения циклов рекомендуется применять символы «Решение» и «Подготовка» в соответствии с рисунком 16.

а

б

в

а – цикл с предусловием; б – цикл с постусловием;
в – цикл с параметром

Рисунок 16 – Изображение циклов

6.11.24 Символы в схеме могут быть пронумерованы. Нумерация соединителей является обязательной и должна быть сквозной в соответствии с рисунком 17.

---
