135
ляется коническая планктонная сеть Апштейна (рис. 6.4), состоящая из шелко-
вого или капронового конуса (усеченного), сверху нашитая на металлическое
кольцо, а снизу имеющая стакан, в который собирается планктон. Конус из
шелкового или капронового сита пришивается не непосредственно к обручу, а к
полосе ткани (из льна, бязи или любой другой хлопчатобумажной), с помощью
которой он прикрепляется к обручу. Для изготовления планктонной сети упо-
требляется мельничное шелковое или капроновое сито (газ), отличающееся
большой прочностью и равномерностью распределения нитей. Номер сита со-
ответствует числу ячей в 1 см ткани. Наиболее частый газ – № 77, наиболее
редкий – № 7. Для улавливания микропланктона применяется газ № 64–77, мез-
опланктона – № 38–64. Нано- и ультрапланктон сетью не улавливаются.
а)
б)
в)

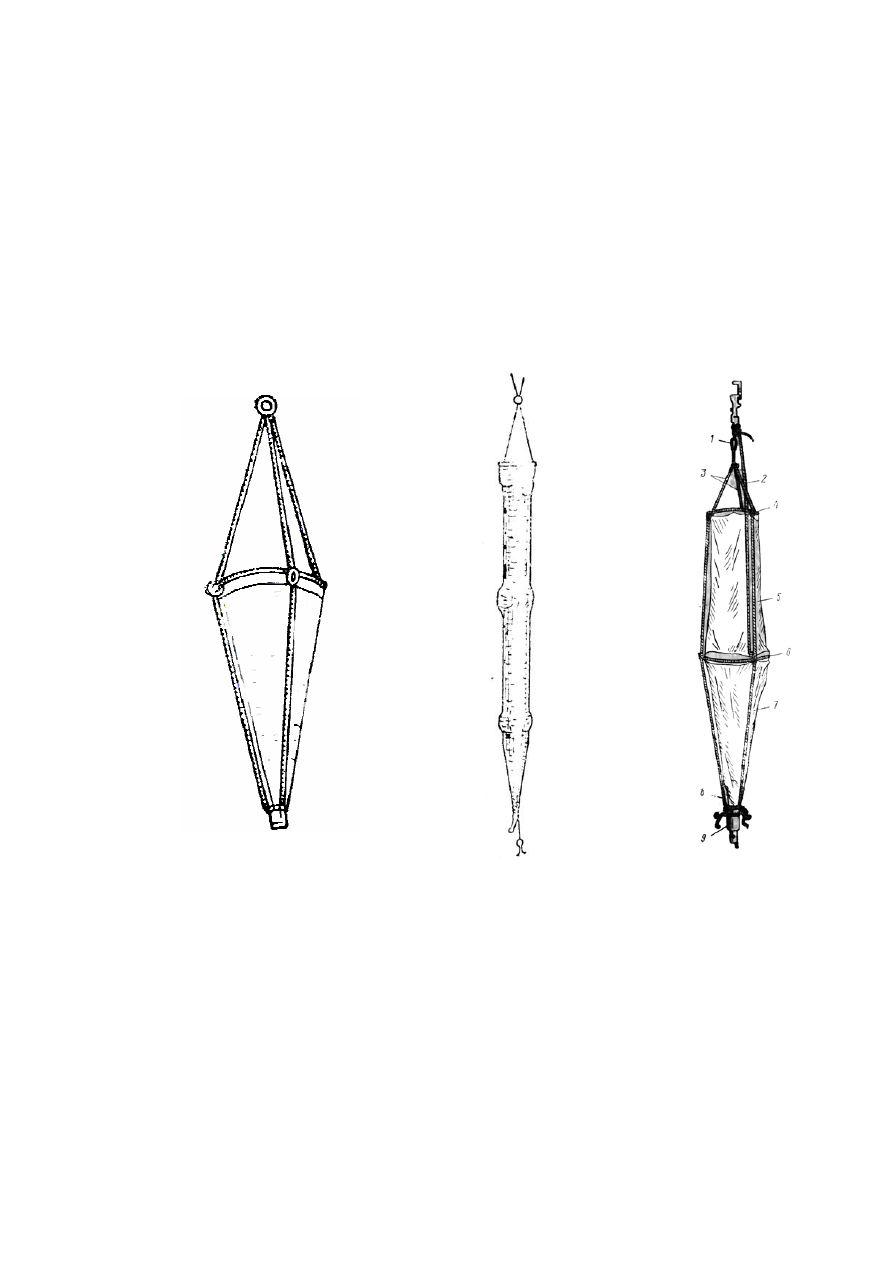

Рисунок 6.4. Качественная сеть Апштейна (а), цилиндрическая сеть «Цеппелин» (б), количе-
ственная сеть Джеди (в): 1 – петля на шнуре, 2 – шнур, связывающий сетку с замыкателем,
3 – шнуры на верхнем кольце, 4 – верхнее кольцо, 5 – матерчатый конус, 6 – нижнее кольцо,
7 – шелковая сеть, 8 – шнур, удерживающий стаканчик, 9 – стаканчик
При изготовлении конуса необходимо: 1) шелковое или капроновое сито
перед шитьем смочить губкой и слегка прогладить негорячим утюгом; 2) плот-
ный хлопчатобумажный или льняной материал перед шитьем вымочить, высу-
шить и прогладить; 3) веревки предварительно намочить и высушить в натяну-
том виде.
Материал для сетяного конуса раскраивается по выкройке. На выкройке
делается прибавка на швы по 1 см сверху и по длинной стороне, а также 3 cм
136
внизу конуса, для нашивки с помощью полоски плотной материи на довольно
острый край планктонного стакана. Сеть шьется тонкой иглой и тонкими проч-
ными нитками, лучше натуральными шелковыми. Нижний обшитый плотной
материей (шириной не более 10 см) конец конуса прикрепляется к стакану при
помощи плоского латунного кольца. К металлическому кольцу на равном рас-
стоянии друг от друга прикрепляются три прочные бечевки (стропы); свобод-
ные концы строп над входным отверстием сети привязываются к небольшому
кольцу, к которому присоединяется при помощи чекеля петля или кольцо пень-
кового, льняного или металлического троса, служащего для спуска сети. Пень-
ковый трос толщиной 3–5 мм или несколько толще предварительно пропитыва-
ется олифой, растягивается и в намоченном состоянии размечается на метры и
полуметры путем вшивания в трос цветных ниток (например, метры обознача-
ются красными нитками, полуметры – синими). На зажимном кольце стакана
(перпендикулярно боковой поверхности) припаиваются ушки, за которые ста-
кан с помощью трех бечевок прикрепляется к кольцу. Это делается во избежа-
ние того, чтобы шелковый газ не порвался под тяжестью плохо фильтрующейся
воды, стакана и груза, служащего для утяжеления сети. Размеры качественной
сети Апштейна приведены в табл. 6.1. В последнее время промышленность вы-
пускает мельничное сито из капрона. Толщина нитей в капроновых сетях
меньше, чем в шелковых, поэтому нумерация разная. Сравнительные номера
шелковых (числитель) и капроновых (знаменатель) сит: 7/7; 9/9; 11/11; 15/15;
19/23; 21/27; 23/29; 25/32; 27/35; 29/38; 32/43; 35/46; 38/49; 43/52; 49/58; 52/61;
55/64; 58/67; 61/70; 64/73.
Таблица 6.1.
Размеры качественной сети Апштейна
Модель
Образующая боковой по-
верхности конуса, см
Диаметр, см
входного отверстия
стакана
Малая
55
25
3,5-4,0
Средняя
100
40
6,0
Для планктонных сетей применяются металлические и стеклянные стака-
ны разной конструкции. Особенно удобны металлические стаканы с краном.
Размеры стакана для малой сети: высота 40 мм, диаметр 28 мм, для средней –
соответственно 80 и 55 мм. Вместо крана на стакане может быть патрубок, на
который насаживается резиновая трубка соответствующего диаметра, запира-
ющаяся зажимом Мора. Такой стакан наиболее удобен для работы в зимний пе-
риод, когда поворот крана затруднен в связи с низкими температурами воды и
воздуха. Не менее удобен металлический стакан с глухим дном без крана, со-
стоящий из двух частей: короткой верхней и более длинной нижней, соединен-
ных друг с другом посредством штыкового затвора или винтовой нарезки.
Внутренний диаметр стакана – 3,5 см, высота верхней части – 3 см, нижней –
7 см.
Сеть Апштейна применяется и при количественных сборах в водотоках
путем процеживания через сеть 50–100 л воды.
137
Качественный лов зоопланктона производится с целью выявления его ви-
дового состава. Установление видового состава зоопланктонного сообщества
следует проводить в течение вегетационного периода, когда основная масса ор-
ганизмов присутствует в планктоне и активно размножается.
Качественными сетями работают с лодки, плота, судна. Их опускают в
воду по возможности вертикально вручную или с помощью лебедки. Малень-
кие планктонные сети можно забрасывать с берега, не допуская зачерпывания
ими грунта.
Для сбора планктона в реке или при движении судна на озерах и водохра-
нилищах рекомендуется цилиндрическая сеть Лангганса («Цеппелин») (рис.
5.4), состоящая из двух сшитых из шелка или капрона цилиндров и одного
шелкового или капронового конуса с планктонным стаканом на конце. Сеть с
помощью кусков полотна нашивается на три металлических кольца; к передне-
му кольцу привязывается уздечка с кольцом для крепления к тросу.
Количественные сети требуют более тщательного изготовления. Они от-
личаются от качественных наличием в переднем отделе сети «обратного» кону-
са-надставки из плотного хлопчатобумажного материала. В связи с этим имеет-
ся второе металлическое кольцо, к которому пришивается верхний конец
надставки и которое представляет собой отверстие сети. Назначение конуса-
надставки заключается в ослаблении обратных (вихревых) токов воды и тем
самым в предохранении планктона от вымывания при протягивании сети сквозь
толщу воды.
Существует целый ряд количественных сетей, самыми распространенны-
ми из которых являются сети Джеди, Нансена, Апштейна. Основные различия в
их конструкции сводятся к различиям в форме надставки и в механизме замы-
кания сети при ловах по горизонтам. Наиболее удобна для лова мезопланктона
сеть Джеди (рис. 6.4). Она состоит из фильтрующего шелкового или капроно-
вого конуса, как и в качественной сети Апштейна, и верхнего обратного усе-
ченного конуса из плотного белого материала. По верхнему и нижнему краю
обратного конуса пришиваются металлические обручи (диаметром 0,5–1,0 см),
к которым на равном расстоянии друг от друга посредством манжеты из плот-
ной ткани крепятся три боковые стропы сети. Стропы делают из льняного или
капронового фала. Свободные концы строп связывают петлей над входным от-
верстием сети. К нижнему концу фильтрующего конуса, как и в любой каче-
ственной сети, пришивается манжета из плотной ткани, с помощью которой к
сети прикрепляется стакан с краном для сливания пробы. Стакан также посред-
ством трех строп прикрепляется к большому нижнему кольцу с таким расчетом,
чтобы при подвешивании груза фильтрующий конус имел небольшую слабину.
Места крепления строп к обоим кольцам, а также ушки стакана необходимо
совместить по одной прямой во избежание перекручивания фильтрующего ко-
нуса сети.
Количественная сеть Джеди приводится в рабочее положение с помощью
специального замыкателя, состоящего из обоймы, внутри которой на оси сво-
бодно двигается крючок с противовесом, служащий для закрепления кольца уз-
138
дечки сети. Через верхнюю часть обоймы пропущен винт, за который крепится
трос, здесь же укреплен спускной механизм со спиральной пружиной посере-
дине. В головке спускного механизма имеется прорезь для троса. Сеть надве-
шивается дополнительным шнуром, идущим от большого кольца к нижней ча-
сти обоймы.
Перед началом работы сеть вывешивается в открытом состоянии: кольцо
уздечки зажато крючком замыкателя. Кран для сливания пробы на стакане за-
крыт. В таком виде сеть опускается в воду, затем поднимается до нужного го-
ризонта, и к этому моменту по спусковому тросу пускается посыльный груз,
который, ударяя по головке спускного механизма, освобождает кольцо уздечки
– сеть закрывается и повисает на тросе, прикрепленном к большому кольцу.
Закрытая сеть поднимается на поверхность. Сети придается первоначаль-
ное положение, т.е. кольцо уздечки зажимается крючком замыкателя. Кран ста-
кана открывается, и проба переливается в подготовленную заранее чистую по-
суду. Затем кран стакана закрывают и сеть в расправленном виде погружают в
водоем до уровня входного отверстия, для того чтобы смыть со стенок сети
оставшиеся организмы. Смытые со стенок остатки пробы сливают в ту же по-
суду. Нельзя допустить, чтобы при споласкивании сети в нее попала через
входное отверстие новая порция воды.
После облова каждого горизонта сеть споласкивают. Для этого кран на
стаканчике открывают, сеть 2–3 раза погружают в воду до уровня входного от-
верстия, а затем поднимают. При проведении работ, в особенности в период
«цветения» воды, а также при небольших глубинах водоема происходит заби-
вание ячей сети водорослями и детритом. Это снижает уловистость сети, по-
этому по окончании работ необходимо промыть сеть с внешней и внутренней
сторон горячей водой с помощью губки.
В озерах и водохранилищах зоопланктон собирается количественной се-
тью Джеди в эпилимнионе, металимнионе и гиполимнионе или по стандартным
горизонтам: поверхность – 0,5 м; поверхность – 2 м; 2–5 м; 5–10 м; 10–25 м; 25–
50 м; 50–100 м. Отбор проб следует начинать с верхних горизонтов. Скорость
подъема открытой сети не должна быть меньше 0,25 м/с и больше 0,5 м/с. По-
сле замыкания сети скорость подъема увеличивают, а затем перед поверхно-
стью несколько снижают, чтобы сеть плавно вынуть из воды.
Для установления видового состава зоопланктона производится тоталь-
ный лов от дна до поверхности. Иногда, в зависимости от целей исследования,
возможен отбор так называемых интегральных проб, т.е. пробы отбираются,
как обычно, по горизонтам, а затем сливаются в одну склянку.
Отобранные различными способами пробы переливаются из стакана в
обычные стеклянные банки, бутылки, хлорвиниловую посуду (100, 150, 200,
300 мл в зависимости от размера стакана). Банки тщательно закрываются за-
винчивающимися крышками с резиновыми прокладками, бутылки – плотными
резиновыми и хлорвиниловыми пробками.
139
6.2.2. Консервация и этикетирование проб
Каждая проба зоопланктона, если она не обрабатывается в живом состоя-
нии, должна быть сразу зафиксирована. Фиксируют зоопланктонную пробу
обычно 40%-ным формалином. Формалин приливают в пробу с таким расче-
том, чтобы получился его 4%-ный раствор (1 часть формалина на 9 частей во-
ды). Хорошо зафиксированная проба должна иметь устойчивый запах форма-
лина. Применяемый формалин не должен иметь осадка. Кроме того, рекомен-
дуется фиксировать пробы нейтральным формалином, так как в пробах, обла-
дающих кислой реакцией, происходит растворение оболочек некоторых
нежных организмов. Для нейтрализации формалина готовят насыщенный рас-
твор бикарбоната натрия (NaHCO
3
), который затем при постоянном перемеши-
вании добавляют в 40%-ный формалин до появления нейтральной реакции
(устанавливают лакмусовой бумажкой).
Если нельзя обеспечить хранение проб в теплом месте (зимний период,
полярные условия), пробы зоопланктона фиксируются спиртом. С этой целью
объем воды в пробе доводится до возможного минимума, и в банку наливается
96%-ный спирт с таким расчетом, чтобы его концентрацию привести к 70%.
Каждая проба зоопланктона должна быть тщательно этикетирована, ин-
формация о ней записывается в специальный журнал или полевой дневник.
Этикетка пишется на пергаментной бумаге и вкладывается под прокладку
крышки. Иногда проба снабжается второй этикеткой, которая опускается
внутрь сосуда. На пробке или стенке банки ставится номер пробы. Номер на
пробе соответствует номеру, записанному в полевом дневнике.
Пробки банок с зафиксированным планктоном и этикетками заливают
парафином или смесью воска и парафина. Банки хранят в порядке сборов и за-
писей в защищенном от прямого света помещении.
При транспортировке, пересылке проб рекомендуется банки заполнять
4%-ным раствором формалина доверху, что позволяет сохранить в целости
хрупкие части тела ракообразных. Зимой сборы, зафиксированные формали-
ном, пересылать не следует.
6.2.3. Место и периодичность отбора проб
Сбор зоопланктона обычно осуществляется в местах постоянных гидро-
биологических наблюдений и приурочен к стандартным гидрохимическим
створам. В ряде случаев места гидробиологических станций на водных объек-
тах выбирают исходя из цели исследования и поставленных задач. Выбор стан-
ций наблюдения на водном объекте, т.е. пунктов отбора проб зависит прежде
всего от местонахождения источников загрязнения (промышленные предприя-
тия, бытовые стоки, сельскохозяйственные угодья). Необходимо установить
биологический фон данного водного объекта, для чего следует выбрать ряд
станций в незагрязненных участках, например, выше источника загрязнения
или по возможности вне сферы влияния сточных вод на разном расстоянии от
источника загрязнения.
