Границы смены материалов
покрытия на шоссейных дорогах
[
150

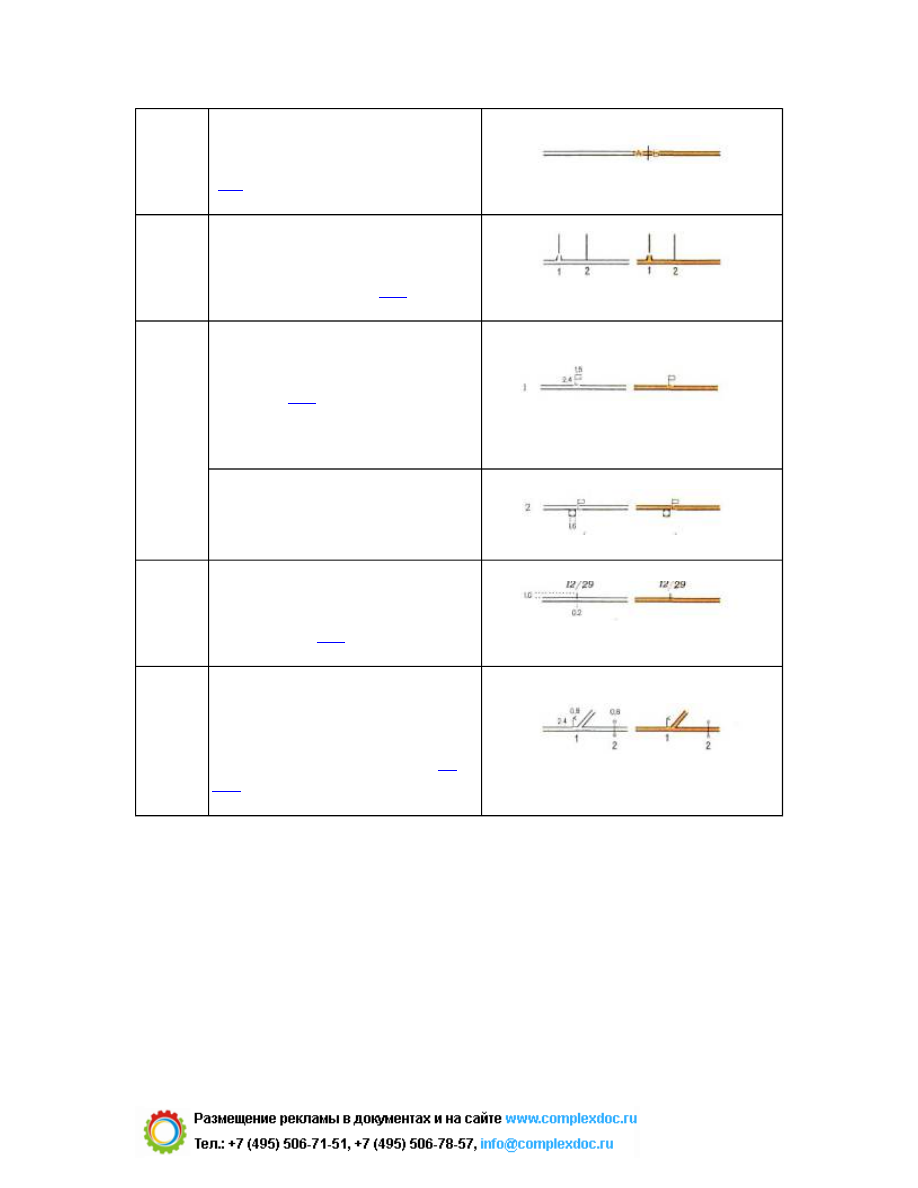

Оборудованные (1) и
необорудованные (2) съезды на
шоссейных дорогах [
]
Остановки автобусов и
троллейбусов (вне населенных
пунктов)[
]:
1) необорудованные;
151
2) с павильонами (навесами)
152
Километровые знаки (столбы и
камни); надписи числа
километров [
]
153
Указатели дорог, названий
населенных пунктов и рек (1);
постоянные арки на
автомобильных дорогах (2) [
27
,
База нормативной документации: www.complexdoc.ru
31
154
Насаждения вдоль дорог, рек,
каналов и канав [
1) узкие полосы деревьев (с
указанием породы и высоты в
м);
2) узкие полосы кустарников;
3) отдельные деревья и их ряды;
4) отдельные кустарники
Таблица № 21
ПРИМЕРЫ СОЧЕТАНИЙ
УСЛОВНЫХ ЗНАКОВ
ДОРОЖНОЙ СЕТИ

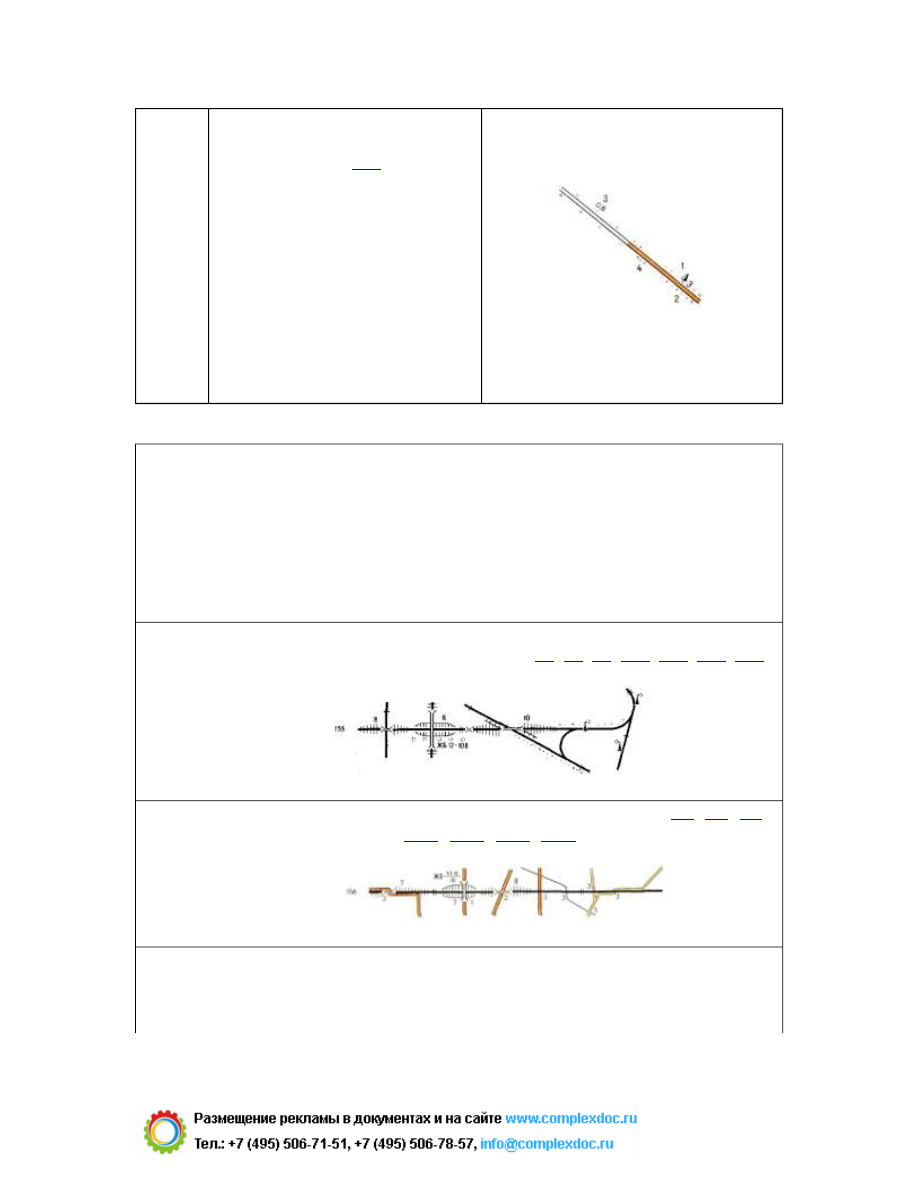

155
Пересечения и стыки железных дорог [
,
73
,
,
152
,
]
156
Пересечения железных и шоссейных дорог [
,
,
,
,
152
,
157
Переезды:1. Над железной дорогой 2. Под железной
дорогой 3. На одном уровне Туннели на железных и
шоссейных дорогах
База нормативной документации: www.complexdoc.ru
32
158
Съезды и переезды на автострадах и шоссейных
дорогах [
,
,
152
,
159
Пересечения и стыки шоссейных дорог: трамвайные
линии, идущие рядом с шоссе и улучшенными
грунтовыми дорогами: обсадки электролинии и линии
связи [
,
,
160
Трамвайные линии, проложенные по шоссе [
]
Участки дорог с крутыми
подъемами и спусками (8
% и более)[
77
,
]
Участки дороге малым
радиусом поворота (менее 25
метров") [
77
,
]
161
Таблица № 22
№№
условн.
знаков
НАЗВАНИЯ УСЛОВНЫХ
ЗНАКОВ
База нормативной документации: www.complexdoc.ru
33
ГИДРОГРАФИЯ
162
*

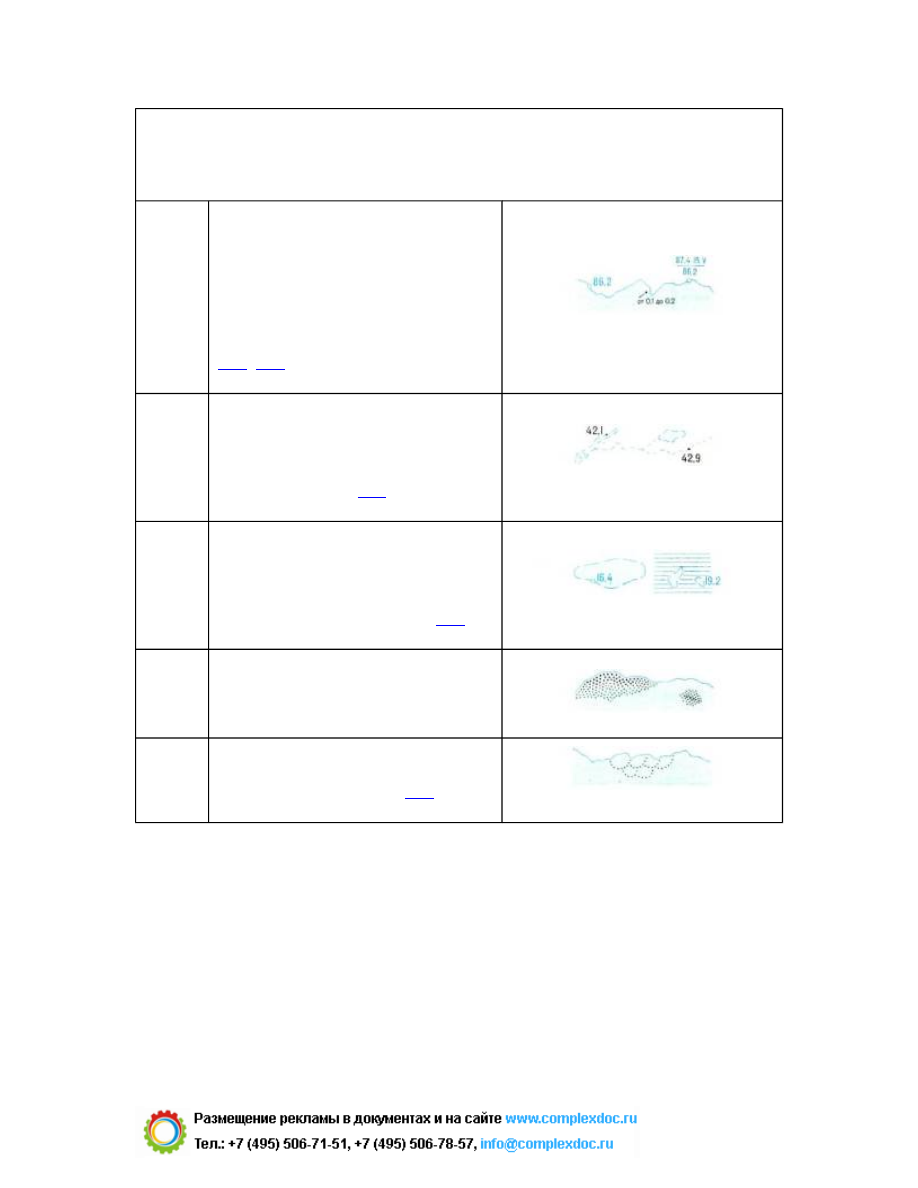

Береговые линии постоянные и
определенные. Отметки урезов
воды: 86.2-лриведенные к
среднему меженному уровню;
87.4-15.V- по фактическим
определениям с датой измерений
[
163
*
Береговые линии непостоянные
(пересыхающих и сезонно-водных
рек и озер). Отметки высот
береговой линии [
]
164
*
Береговые линии неопределенные
(рек и озер в зарослях камыша, на
болотах, низменных побережьях и
т.п.). Отметки урезов воды [
165
Береговые отмели и мели
166
Берега опасные (характер
опасности неизвестен) [
]
База нормативной документации: www.complexdoc.ru
34
Приливо-отливные полосы
(осушки) [
1) берега осыхающие песчаные
2) берега осыхающие песчано-
каменистые и галечно-гравийные
3) берега осыхающие илистые
4) берега осыхающие песчано-
илистые
167
5) берега осыхающие скалистые
168
Берега обрывистые с пляжем, не
выражающимся в масштабе карты
(18-высота обрыва в м)
169
Берега обрывистые, без пляжа
[
1) для рек при ширине их на карте
1,5 мм и более (17-высота обрыва в
м)
2) для рек при ширине их на карте
менее 1,5 мм
170
Береговые валы не выражающиеся
в масштабе карты (1-высота вала в
м)
Таблица № 23
База нормативной документации: www.complexdoc.ru
35
